CNA

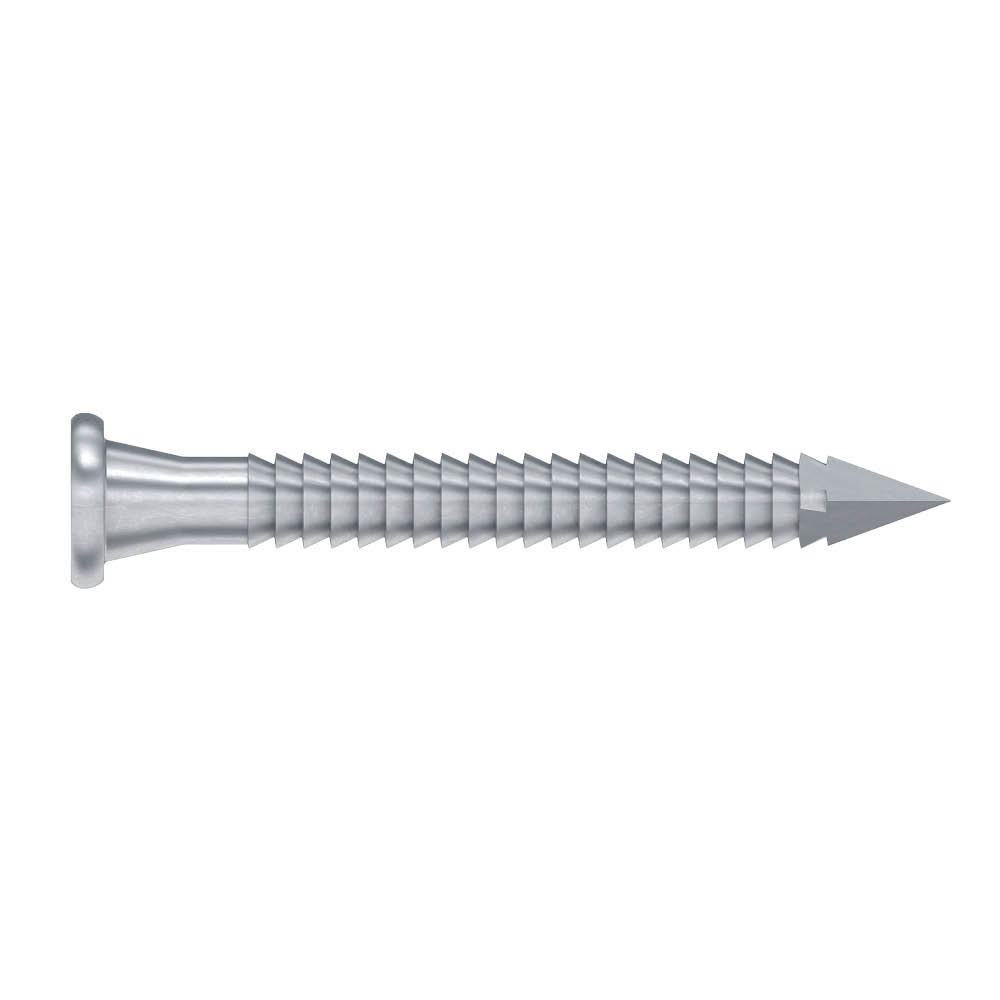

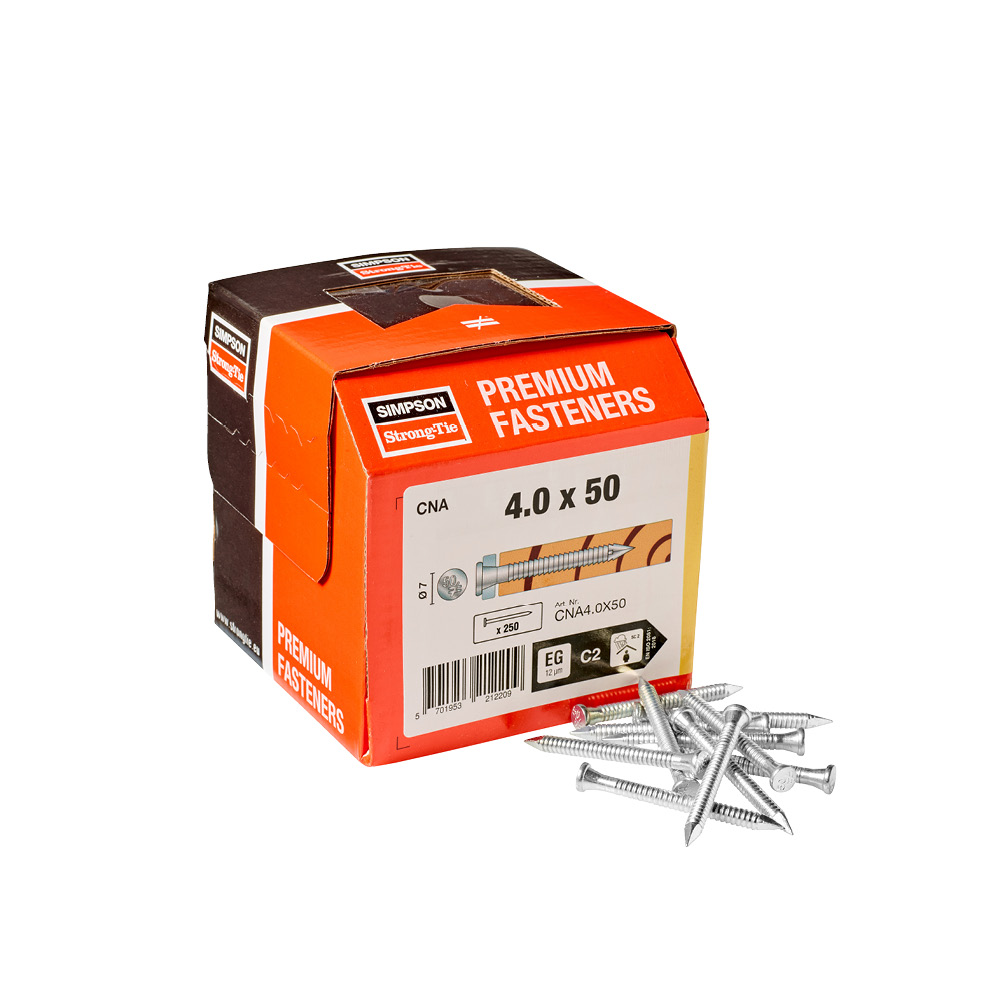

Elektrolytisch verzinkte ringnagel

Elektrolytisch verzinkte ringnagels worden aanbevolen om constructiedelen te verbinden. Al onze proeven werden met dit soort nagels uitgevoerd. Op deze nagels is het opschrift ≠ “no equal“ gestanst.

CE-Markering
ETA
Gebruiksklasse 2
Elektrolytisch verzinkt staal 12µm

Product Details

Afbeeldingen

Kenmerken

Materiaal

  • Elektrolytisch verzinkt staal overenkomstig EN 2081.

Voordelen

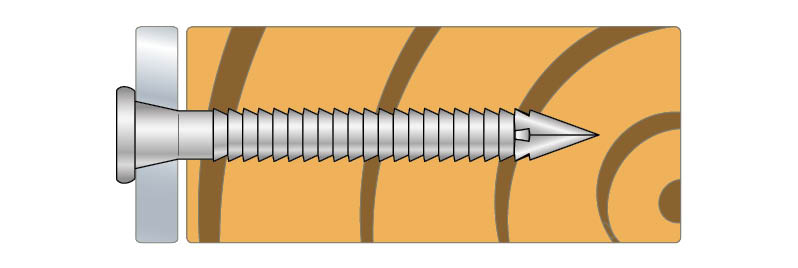

  • De kegelpunt onder de nagelkop zorgt voor een nauwsluitende passing in het boorgat,
  • Hoge uittreksterkte.

Toepassing

Ondergrond

  • Drager : massief hout, composiethout, gelijmd gelamineerd hout,
  • Gedragen bouwdeel : massief hout, composiethout, gelijmd gelamineerd hout.

Toepassingsgebieden

  • Bevestigingen van ophangbeugels,
  • Hoekijzers,
  • Bandijzer,
  • Geperforeerde platen.

Technische gegevens

Afmetingen

Afmetingen en karakteristieke waarden

Referentie Afmetingen bevestigingen [mm] Box Quantity
l lg d dh ht
CNA3.1X35-HV 35 21.4 3.1 6.2 1 2000
CNA3.7X50 50 34.5 3.7 7.4 1.4 250
CNA4.0X35/100/B 35 20 4.4 7 1.5 100
CNA4.0X35 35 20 4.4 7 1.5 250
CNA4.0X35-HV 35 20 4.4 7 1.5 1500
CNA4.0X40 40 25 4.4 7 1.5 250
CNA4.0X40-FR 40 25 4.4 7 1.5 1500
CNA4.0X50/100/B 40 35 4.4 7 1.5 100
CNA4.0X50 50 35 4.4 7 1.5 250
CNA4.0X50-HV 50 35 4.4 7 1.5 1500
CNA4.0X60 60 45 4.4 7 1.5 250
CNA4.0X60-HV 60 45 4.4 7 1.5 1000
CNA4.0X75 75 59 4.4 7 1.5 250
CNA4.0X75-HV 75 59 4.4 7 1.5 1000
CNA4.0X100 100 65 4.4 7 1.5 250

Karakteristieke producteigenschappen

Referentie Characteristic Lateral Capacities Rlat,k
/ Material Thickness [mm] [kN]
Characteristic Axial Capacity Rax,k [kN]
1,2 mm 1,5 - 2,0 mm 2,5 - 4,0 mm
CNA3.7X50 1.9 1.9 1.9 0.9
CNA4.0X35/100/B 1.7 1.7 1.6 0.6
CNA4.0X35 1.7 1.7 1.6 0.6
CNA4.0X35-HV 1.7 1.7 1.6 0.6
CNA4.0X40 1.9 1.9 1.8 0.7
CNA4.0X40-FR 1.9 1.9 1.8 0.7
CNA4.0X50/100/B 2.2 2.2 2.2 1
CNA4.0X50 2.2 2.2 2.2 1
CNA4.0X50-HV 2.2 2.2 2.2 1
CNA4.0X60 2.4 2.4 2.4 1.2
CNA4.0X60-HV 2.4 2.4 2.4 1.2
CNA4.0X75 2.5 2.5 2.5 1.5
CNA4.0X75-HV 2.5 2.5 2.5 1.5
CNA4.0X100 2.5 2.5 2.5 1.4

Deze waarden zijn gegeven voor hout van klasse C24. Voor de andere klassen vermenigvuldigt u de waarden met de doorlaatcoëfficiënten in de onderstaande tabel. Deze waarden zijn gegeven volgens ETA-04/0013 en voor 1,5 tot 4 mm dikke platen.

PASSAGE COEFFICIENTEN Hout klassen
  C14 C18 C24 C30 ou GL24 SCL
Schuintrekken 0,87 0,95 1,00 1,05 1,16
Scheuren 1,00 1,00 1,00 1,00 1,00



Certificering

Europese technische goedkeuring: ETA
