H2.5A
Hekijzers voor kapspanten en kepers

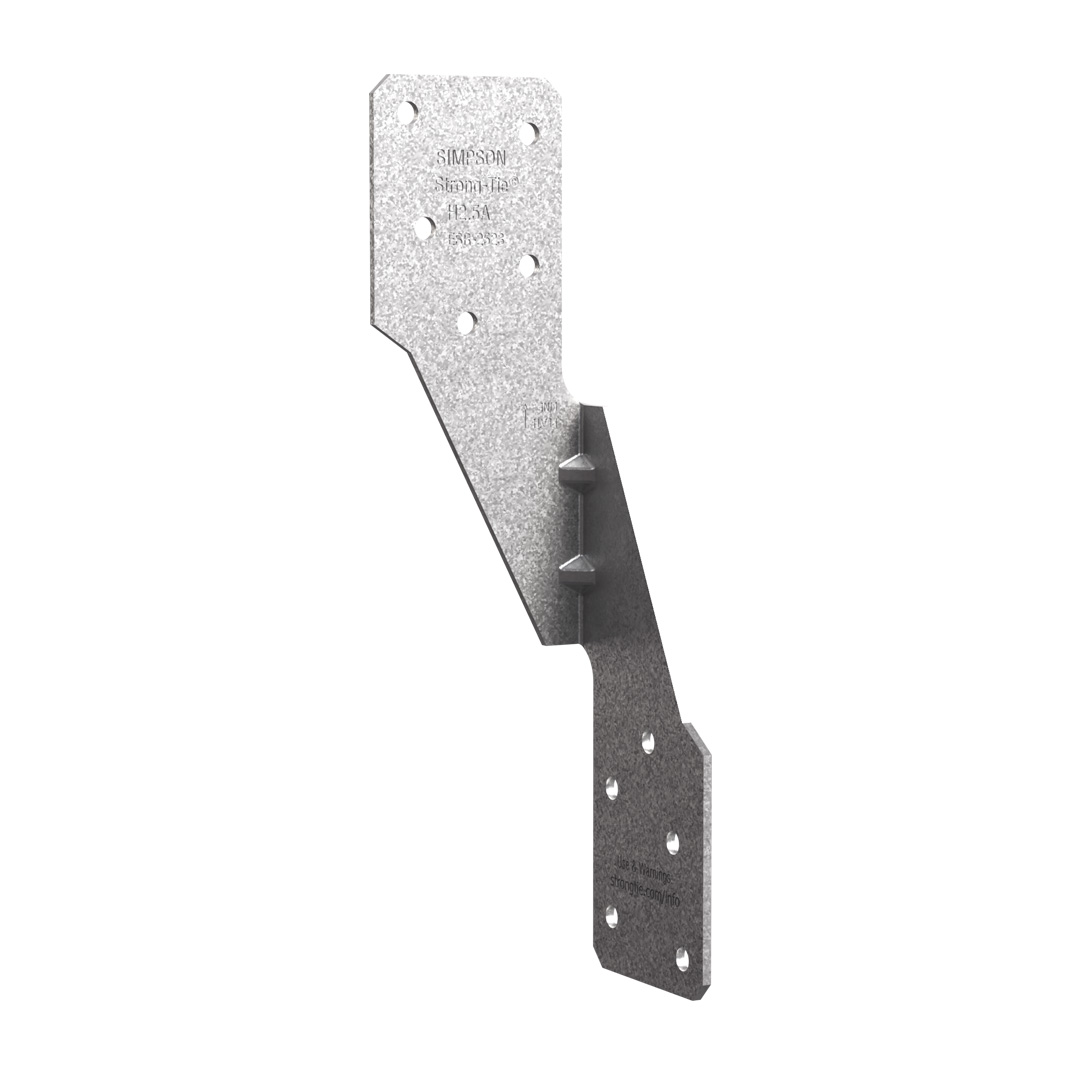

Dit hoekijzer is ontworpen voor de bevestiging van kapspanten en kepers die blootstaan aan extreme windbelastingen, maar kan ook gebruikt worden voor talloze andere toepassingen waarbij twee houten elementen elkaar kruisen.
CE-Markering
ETA
Binner
Gegalvaniseerd staal Z275
Gebruiksklasse 2
Product Details
Afbeeldingen
Kenmerken
Technische gegevens
Afmetingen
| Referentie | Verbinder afmetingen | |||||||
|---|---|---|---|---|---|---|---|---|
| Afmetingen[mm] | Holes Flange C | Horizontale flens | Overig | |||||
| A[mm] | B[mm] | C[mm] | D[mm] | Dikte[mm] | bolvormig | bolvormig | Gewicht[kg] | |
| Ø4 | Ø4 | |||||||
| H2.5A | 35 | 150 | 55 | 55 | 1.2 | 5 | 5 | 0.049 |

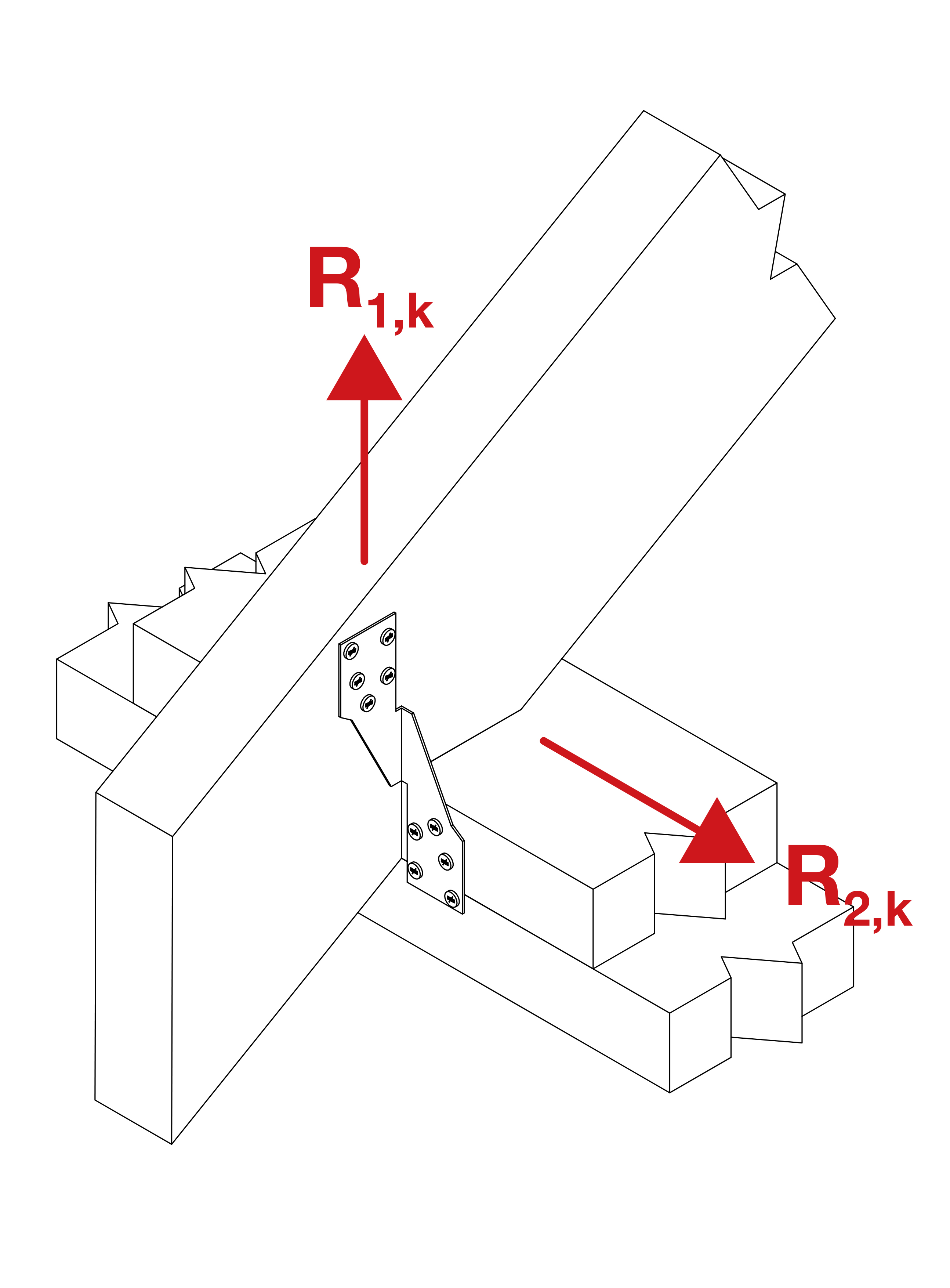

Karakteristieke waarden - Hout op hout - Volledige vernageling - 2 hoekijzers
| Referentie | Karakteristieke waarden - Hout op hout - Gedeeltelijke vernageling | |||||
|---|---|---|---|---|---|---|
| Karakteristieke waarden - Hout op hout - Volledige vernageling | ||||||
| Bevestigingen | Karakteristieke waarden - Hout C24 - Verbinding met 2 hoekijzers[kN] | |||||
| Flens C | Flens D | R₁,ₖ | R₂,ₖ=R₃,ₖ | |||
| Aantal | Aantal | CNA3.1x35 | Aantal | CNA3.1x35 | Aantal | |
| H2.5A | 5.0 | 5.0 | 2.71 | 2.39 | 0.6 | 0.6 |
De waarden in de tabel gelden voor twee hoekijzers H2.5A. Bij gebruik van één enkel hoekijzer moet de opwaartse drukbelasting gehalveerd worden.
