Verbinders
Ophangbeugels
MF

Ophangbeugel voor kleine gording

De ophangbeugel voor kleine gording is ideaal voor het uitvoeren van lichte vloeren, verlaagde plafonds, verticale constructies, terrassen.

Technisch gegevensblad
CE-Markering
CE-Markering
ETA
ETA
Buiten staande flenzen
Buiten staande flenzen
Gegalvaniseerd staal Z275
Gegalvaniseerd staal Z275
EPD
EPD
Gebruiksklasse 2
Gebruiksklasse 2
Binner
Binner

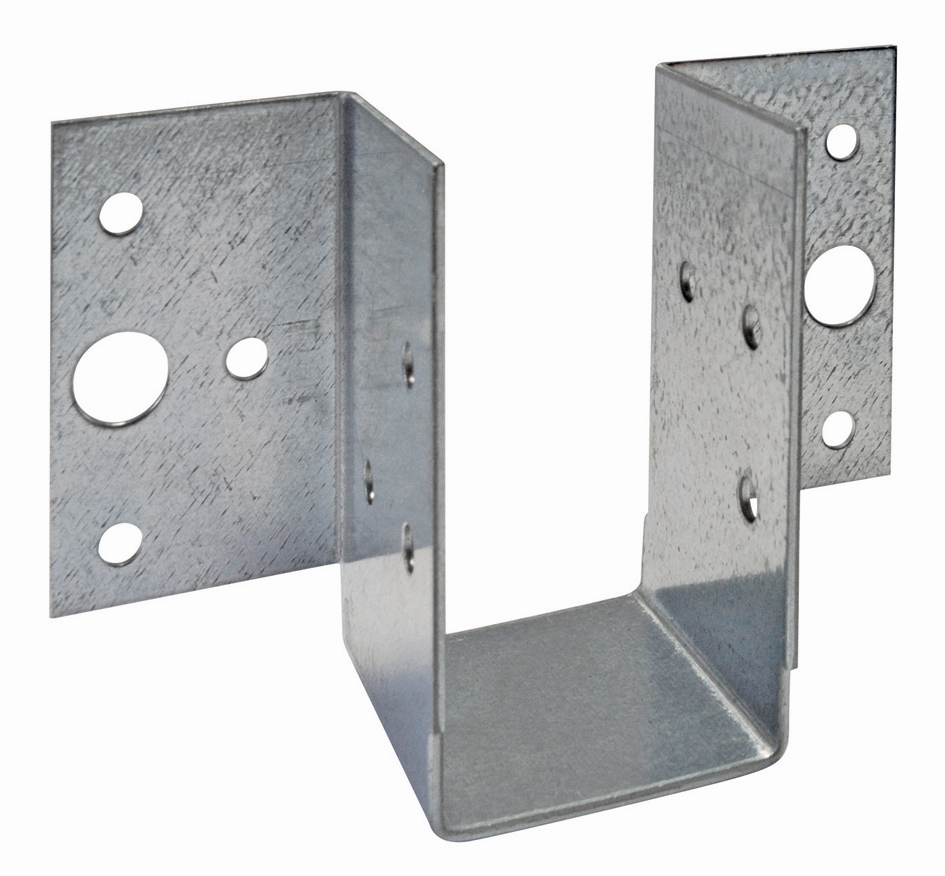

MF - vers droite.JPG

Product Details

Afbeeldingen

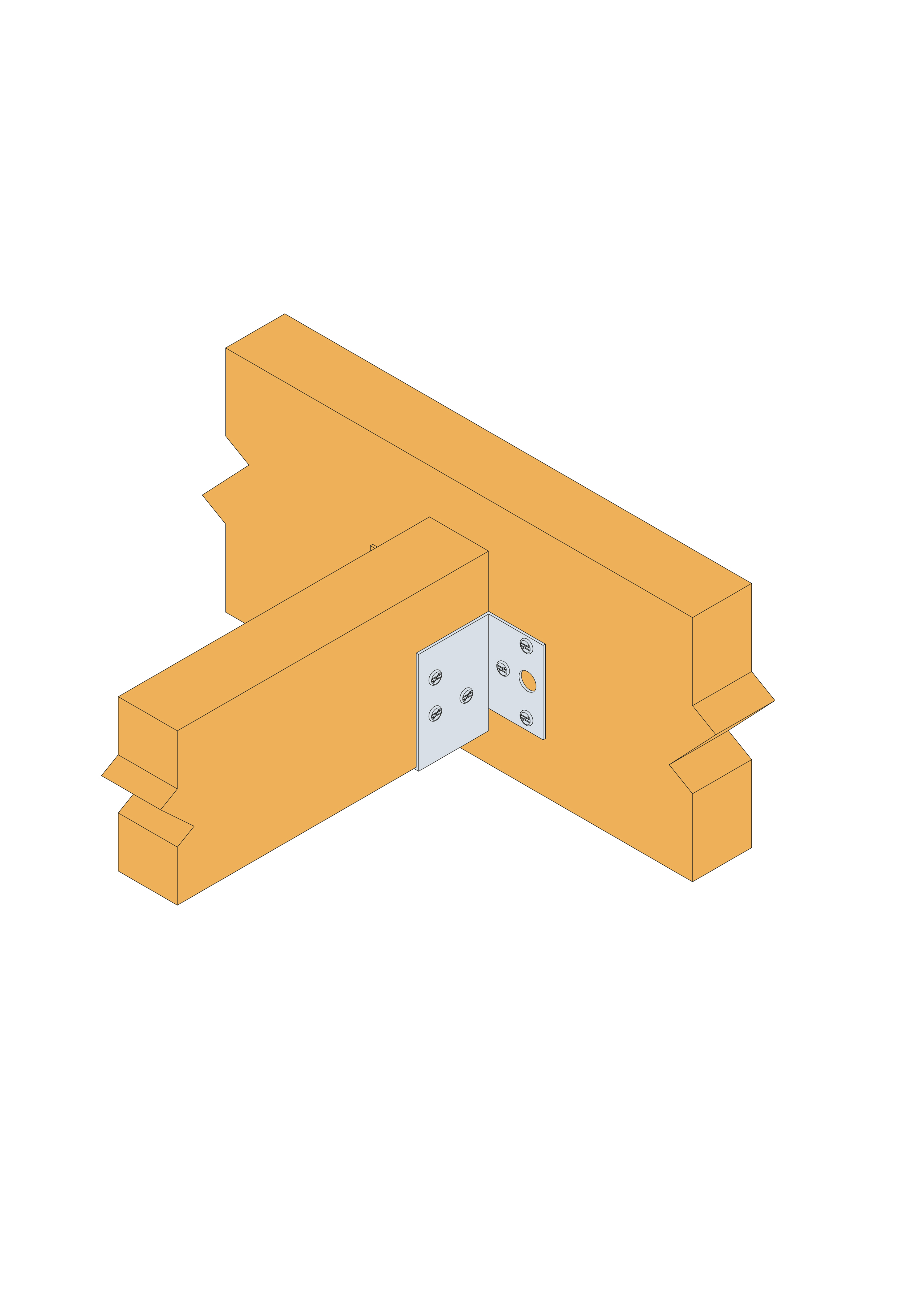

Bevestiging op houten ondergrond

Kenmerken

Materiaal

  • Verzinkt staal S250GD + Z275 overeenkomstig NF EN 10346,
  • Dikte : 1,5 mm.

Voordelen

  • Geringe afmetingen,
  • Geschikt voor kleine doorsnedes,
  • Breedten naar keuze naargelang grenzen vermelde.

Toepassing

Ondergrond

  • Drager : massief hout, composiethout, gelijmd gelamineerd hout,
  • Gedragen bouwdeel : massief hout, composiethout, gelijmd gelamineerd hout.

Toepassingsgebieden

  • kinderbinten,
  • Gordingen enz,
  • Valse plafonds,
  • Vloeren,
  • Terrassen,
  • Zolders,
  • Garagerekken, ...

Technische gegevens

Afmetingen en karakteristieke waarden

Afmetingen

Afmetingen en karakteristieke waarden
ReferentieVerbinder afmetingen
Houtdoorsnede[mm]Afmetingen[mm]Drager BoorgatenGedragen boorgatenOverig
HoogteBreedteA[mm]B[mm]C[mm]D[mm]F[mm]Dikte[mm]bolvormigbolvormig Gewicht[kg]
Min.[mm]Max.[mm]Min.[mm]Max.[mm]Ø5[mm]Ø11[mm]Ø5[mm]
MF165/38/1.5649536383863.5453546.51.56260.13
MF180/38/1.57110736383871453546.51.56260.14
MF200/38/1.58112236383881453546.51.58260.16
MF165/50/1.5588648505057.5453546.51.56260.13
MF180/50/1.5659848505065453546.51.56260.14
MF200/50/1.57511348505075453546.51.58260.16
MF180/60/1.5609058606060453546.51.56260.14
MF200/60/1.57010558606070453546.51.58260.16

Karakteristieke waarden - Dwarsbalk op balk - volledige vernageling

Afmetingen

Karakteristieke waarden - Dwarsbalk op balk - volledige vernageling
Karakteristieke waarden - Dwarsbalk op balk - volledige vernageling
ReferentieDraagvermogen van de balkdrager
Karakteristieke waarden voor hout / hout - Vollediege vernageling
BevestigingenKarakteristieke waarden - Hout C24[kN]
DragerSpanwijdteR₁,ₖR₂,ₖ
AantalAantalCNA4.0x35CSA5.0x40ZCNA4.0x35CSA5.0x40Z
MF165/38/1.56.065.3-3.7-
MF180/38/1.56.065.3-3.7-
MF200/38/1.58.066.9-3.7-
MF165/50/1.56.064.6-3.7-
MF180/50/1.56.064.6-3.7-
MF200/50/1.58.066.3-3.7-
MF180/60/1.56.0646.23.74.9
MF200/60/1.58.065.78.63.74.9

Combined load:

\left(\frac{F_{1,d}} {R_{1,d}}\right)^2+\left(\frac{F_{2,d}} {R_{2,d}}\right)^2\le1

Installatie

Installatie

Bevestigingen

Op gedragen bouwdeel :

  • Ringnagels CNA Ø 4,0 x 35 of CNA Ø 4,0 x 50 mm,
  • Schroeven CSA Ø5,0x35 ou CSA Ø5,0x40mm.

Op drager :
Houten ondergrond :

  • Ringnagels CNA Ø 4,0 x 35 of CNA Ø 4,0 x 50 mm,
  • Schroeven CSA Ø5,0x35 ou CSA Ø5,0x40mm.

Betonnen ondergrond :

  • Mechanische verankering : FM 753 EVO M10x78/5,
  • Chemische verankering : LMAS M10-120/25 met hars AT-HP.

Metalen ondergrond :

  • Bouten Ø 10 mm.

Plaatsing

Op hout :

  1. Teken de plaats van de gedragen balk af op de drager.
  2. Presenteer de ophangbeugel en bevestig de flenzen voorlopig aan weerszijden.
  3. Verstel de ophangbeugel volgens de aftekeningen, De ophangbeugel moet bovenaan iets meer open staan dan onderaan om het plaatsen van de gedragen balk te vergemakkelijken.
  4. Voltooi de bevestiging op elke flens.
  5.  Presenteer de gedragen balk in de ophangbeugel.
  6. Bevestig de gedragen balk op de ophangbeugel.
  7. Op hout zijn er twee soorten vernageling: volledig of gedeeltelijk.
Bevestiging op houten ondergrond
