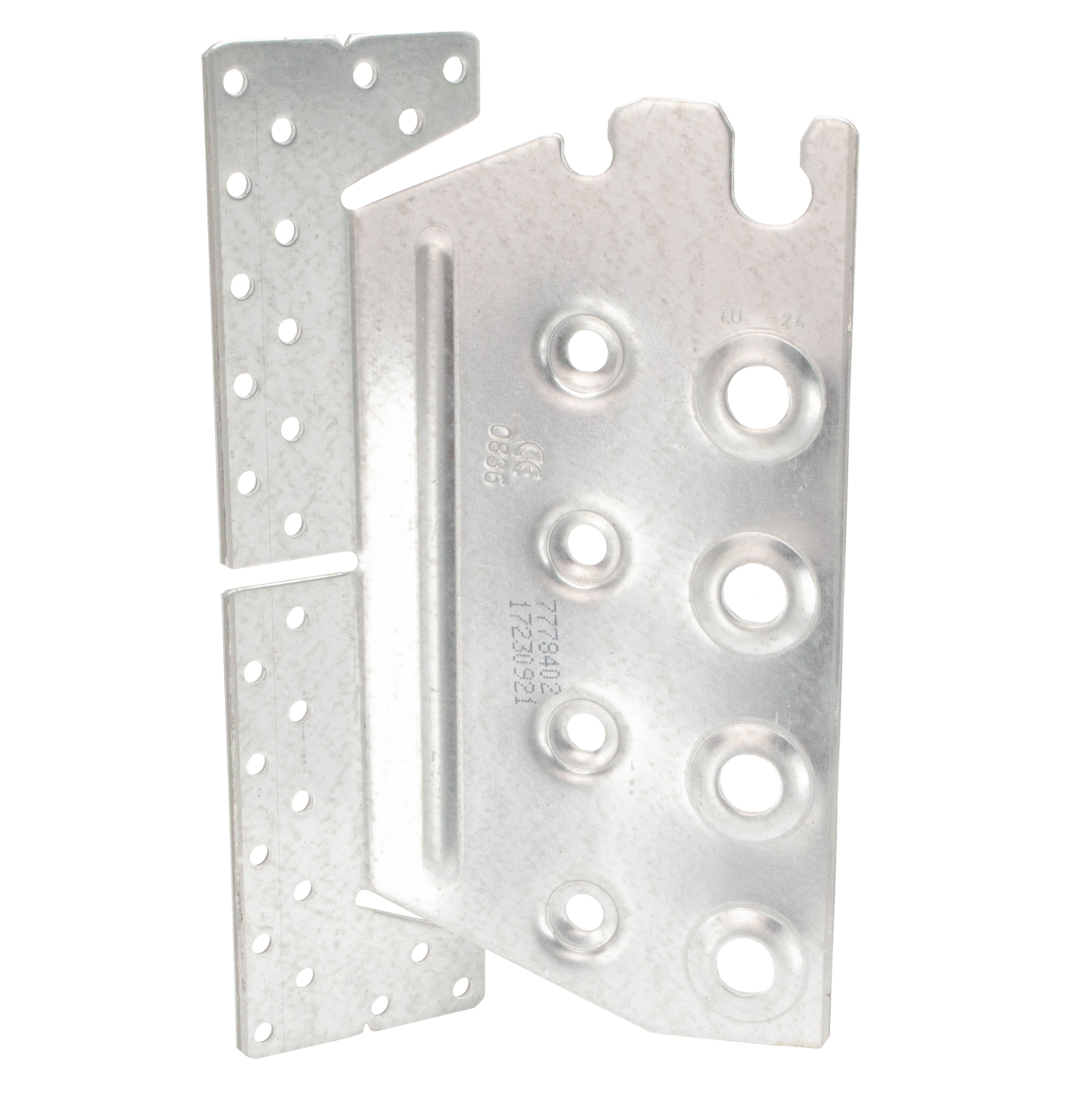

Beugel met inkepingen type TU

Deze beugels met insteekblad maken een volledig onzichtbare verbinding mogelijk. De montage ter plaatse wordt vereenvoudigd door de inkeping in de kop. De in de fabriek geplooide modellen TUS zijn geschikt voor hoekverbindingen.

Technisch gegevensblad

CE-Markering

ETA

Label traçabilité totale

Gebruiksklasse 2

Brand

Gegalvaniseerd staal Z275

EPD

Connector Selector

Product Details

Kenmerken

Materiaal

Staal S250GD + Z275 overeenkomstig NF EN 10346.
Dikte 3 mm.
Brandwerendheid van 30 minuten mits bijzondere plaatsingsvoorschriften nageleefd worden.

Voordelen

Invisible assembly
Optimized implementation complies with Eurocodes
Half-hour fire resistance subject to a special installation.

Toepassing

Ondergrond

Drager : massief hout, gelijmd gelamineerd hout, composiethout.
Gedragen bouwdeel : massief hout, gelijmd gelamineerd hout, composiethout.

Toepassingsgebieden

Dwarsbalken.
Gordingen.
Draagbalken.

Technische gegevens

Afmetingen en karakteristieke waarden

Afmetingen

Afmetingen en karakteristieke waarden

Afmetingen en karakteristieke waarden

Referentie	Verbinder afmetingen
	Houtdoorsnede[mm]					Afmetingen drager[mm]	Afmetingen[mm]						Drager Boorgaten[mm]	Gedragen boorgaten[mm]		Overig
	Breedte		Hoogte[mm]			Lengte van de pennen [mm]	A[mm]	B[mm]	C[mm]	t[mm]	α[°]	α	bolvormig	bolvormig		Aantal per doos	Gewicht[kg]
	Min.[mm]	Max.[mm]	Min β=0[mm]	Min β≠0[mm]	Max.[mm]	Min.[mm]	A[mm]	B[mm]	C[mm]	t[mm]	Min.[mm]	Max.[°]	Ø5	Ø8.5	Ø12.5	Aantal per doos	Gewicht[kg]
TU/S12	40	120	120	160	200	68	96	97.5	40	3	30	89	6	4	-	-	0.4
TU/S16	60	160	160	190	240	88	134	104.5	60	3	30	89	18	-	3	-	0.45
TU/S20	60	160	200	225	280	88	174	104.5	60	3	30	89	22	-	4	-	0.5
TU/S24	60	160	240	260	300	88	214	104.5	60	3	30	89	26	-	5	-	0.64
TU/S28	60	160	280	295	340	88	254	104.5	60	3	30	89	30	-	6	-	0.77

Model en vouwbereik

Referentie	Verbinder afmetingen
	Overig		Afmetingen[mm]
	Links model	Rechts model	A[mm]	B[mm]	C[mm]	t[mm]	α[°]	α
	Links model	Rechts model	A[mm]	B[mm]	C[mm]	t[mm]	Min.[mm]	Max.[°]
TU/SL12	X	-	96	97.5	40	3	30	89
TU/SL16	X	-	134	104.5	60	3	30	89
TU/SL20	X	-	174	104.5	60	3	30	89
TU/SL24	X	-	214	104.5	60	3	30	89
TU/SL28	X	-	254	104.5	60	3	30	89
TU/SR12	-	X	96	97.5	40	3	30	89
TU/SR16	-	X	134	104.5	60	3	30	89
TU/SR20	-	X	174	104.5	60	3	30	89
TU/SR24	-	X	214	104.5	60	3	30	89
TU/SR28	-	X	254	104.5	60	3	30	89

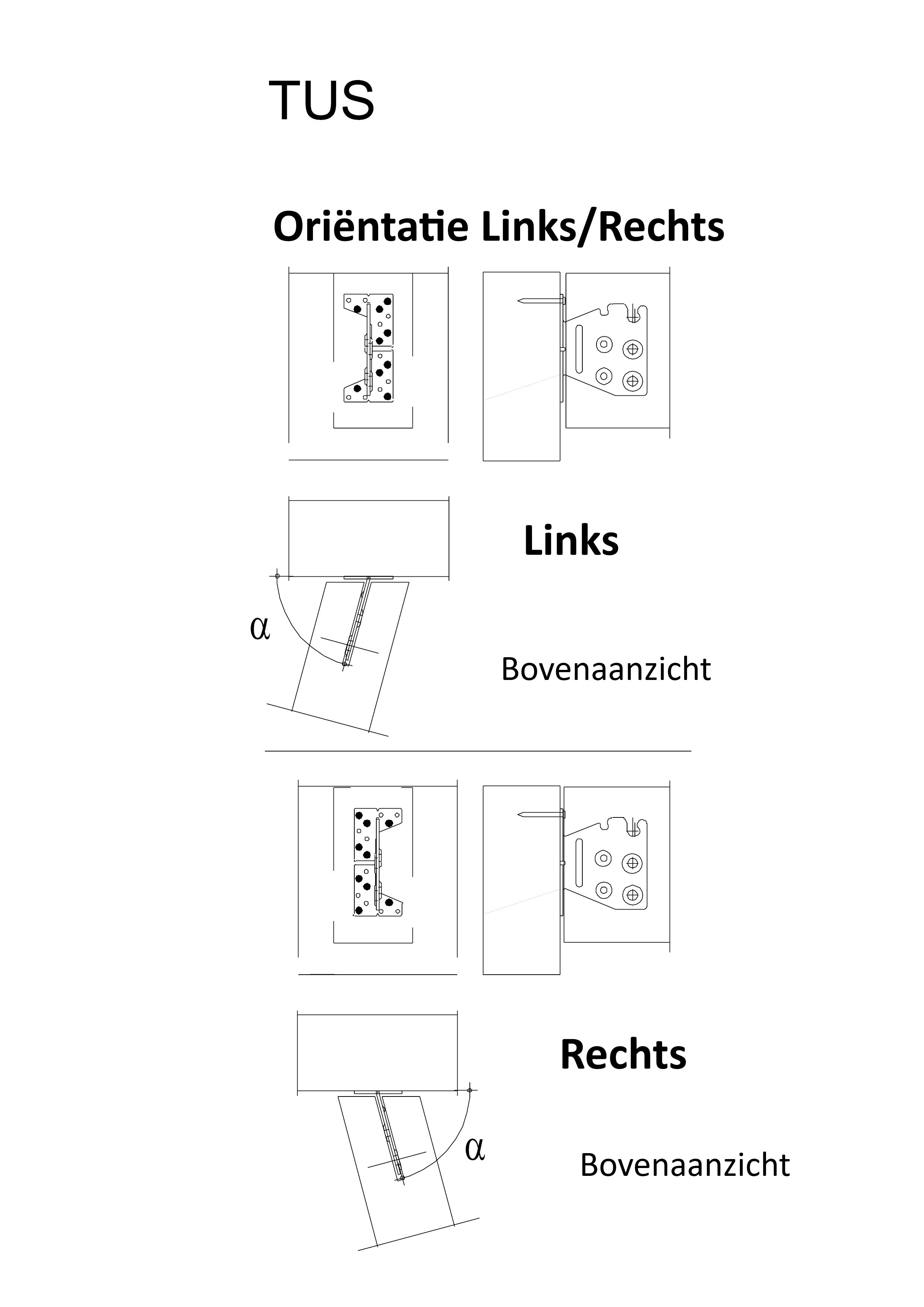

L = model naar links gevouwen

R = model naar rechts gevouwen

Karakteristieke waarden - Dwarsbalk op balk - volledige vernageling - met helling en hoek α=30°

Karakteristieke waarden - Dwarsbalk op balk - volledige vernageling - met helling en hoek α=30°

Karakteristieke waarden - Dwarsbalk op balk - volledige vernageling - met helling en hoek α=30°

Referentie	Draagvermogen van de balkdrager
	Karakteristieke waarden - Dwarsbalk op balk - volledige vernageling - met helling en hoek α=30°
	Karakteristieke waarden - Hout C24[kN]																								Bevestigingen
	R₁,ₖ - Helling β=0°						R₁,ₖ - Helling β=15°						R₁,ₖ - Helling β=45°						R1,k - Helling β=30°						Spanwijdte		Drager
	Lengte van de deuvels[mm]						Lengte van de deuvels[mm]						Lengte van de deuvels[mm]						Lengte van de deuvels[mm]						Aantal	Typ	Aantal	Typ
	60	80	100	120	140	160	60	80	100	120	140	160	60	80	100	120	140	160	60	80	100	120	140	160	Aantal	Typ	Aantal	Typ
TU/S12	7.4	8.1	9	9.5	9.5	9.5	7.1	7.8	8.6	9.3	9.3	9.3	6.6	7.1	7.8	8.5	8.7	8.7	6.8	7.4	8.2	8.9	9	9	4.0	STD8	6.0	CNA4,0x50
TU/S16	16.4	16.9	17.8	18.8	20	21.3	15.9	16.3	17	18	19	20.2	15.1	15.5	16	16.7	17.5	18.4	15.5	15.8	16.4	17.2	18.1	19.1	3.0	STD12	18.0	CNA4,0x50
TU/S20	24.9	25.6	26.9	28.6	30.3	32.2	24.2	24.7	25.8	27.2	28.8	30.5	22.9	23.6	24.3	25.4	26.6	27.9	23.6	24	24.9	26.1	27.5	28.9	4.0	STD12	22.0	CNA4,0x50
TU/S24	34.2	35.1	36.9	39.1	41.5	43.9	33.2	33.9	35.3	37.2	39.4	41.6	31.6	32.5	33.5	35	36.6	38.4	32.3	32.9	34.1	35.8	37.6	39.6	5.0	STD12	26.0	CNA4,0x50
TU/S28	43.9	45.1	47.3	50.1	53	56	42.7	43.5	45.4	47.7	50.4	53.2	40.8	42	43.3	45.2	47.2	49.5	41.5	42.4	44	46	48.3	50.8	6.0	STD12	30.0	CNA4,0x50

R_2,k capacities can be calculated as R_2,k = R_1,k x (nb of dowels - 1) / (nb of dowels).

The top dowel is not considered for the uplift capacities as it is placed in an open hole.

Karakteristieke waarden - Dwarsbalk op balk - volledige vernageling - met helling en hoek α=45°

Karakteristieke waarden - Dwarsbalk op balk - volledige vernageling - met helling en hoek α=45°

Karakteristieke waarden - Dwarsbalk op balk - volledige vernageling - met helling en hoek α=45°

Referentie	Draagvermogen van de balkdrager
	Karakteristieke waarden - Dwarsbalk op balk - volledige vernageling - met helling en hoek α=45°
	Bevestigingen				Karakteristieke waarden - Hout C24[kN]
	Drager		Spanwijdte		R₁,ₖ - Helling β=0°						R1,k - Helling β=30°						R₁,ₖ - Helling β=15°						R₁,ₖ - Helling β=45°
	Aantal	Typ	Aantal	Typ	Lengte van de deuvels[mm]						Lengte van de deuvels[mm]						Lengte van de deuvels[mm]						Lengte van de deuvels[mm]
	Aantal	Typ	Aantal	Typ	60	80	100	120	140	160	60	80	100	120	140	160	60	80	100	120	140	160	60	80	100	120	140	160
TU/S12	6.0	CNA4,0x50	4.0	STD8	7.4	8.2	8.9	9.5	9.5	9.5	6.8	7.4	8.2	9	9	9	7.1	7.8	8.6	9.3	9.3	9.3	6.6	7.1	7.8	8.5	8.7	8.7
TU/S16	18.0	CNA4,0x50	3.0	STD12	16.3	16.9	17.9	18.9	20.2	21.4	15.4	15.7	16.3	17.2	18.1	19.1	15.9	16.3	17	18	19.1	20.2	15	15.4	15.9	16.6	17.5	18.4
TU/S20	22.0	CNA4,0x50	4.0	STD12	24.9	25.6	27.2	28.7	30.5	32.3	23.5	23.9	24.9	26.1	27.5	29	24.1	24.7	25.8	27.3	28.9	30.6	22.9	23.5	24.3	25.4	26.7	28
TU/S24	26.0	CNA4,0x50	5.0	STD12	34.2	35.2	37.2	39.2	41.7	44.1	32.3	32.9	34.2	35.9	37.8	39.8	33.2	33.9	35.4	37.4	39.5	41.8	31.5	32.5	33.6	35	36.8	38.6
TU/S28	30.0	CNA4,0x50	6.0	STD12	44	45.2	47.8	50.3	53.2	56.1	41.5	42.5	44.1	46.2	48.5	51	42.7	43.6	45.5	47.9	50.6	53.4	40.8	42	43.4	45.3	47.4	49.7

R_2,k capacities can be calculated as R_2,k = R_1,k x (nb of dowels - 1) / (nb of dowels).

The top dowel is not considered for the uplift capacities as it is placed in an open hole.

Karakteristieke waarden - Dwarsbalk op balk - volledige vernageling - met helling en hoek α=60°

Karakteristieke waarden - Dwarsbalk op balk - volledige vernageling - met helling en hoek α=60°

Karakteristieke waarden - Dwarsbalk op balk - volledige vernageling - met helling en hoek α=60°

Referentie	Draagvermogen van de balkdrager
	Karakteristieke waarden - Dwarsbalk op balk - volledige vernageling - met helling en hoek α=60°
	Bevestigingen				Karakteristieke waarden - Hout C24[kN]
	Spanwijdte		Drager		R₁,ₖ - Helling β=0°						R₁,ₖ - Helling β=45°						R1,k - Helling β=30°						R₁,ₖ - Helling β=15°
	Aantal	Typ	Aantal	Typ	Lengte van de deuvels[mm]						Lengte van de deuvels[mm]						Lengte van de deuvels[mm]						Lengte van de deuvels[mm]
	Aantal	Typ	Aantal	Typ	60	80	100	120	140	160	60	80	100	120	140	160	60	80	100	120	140	160	60	80	100	120	140	160
TU/S12	4.0	STD8	6.0	CNA4,0x50	7.4	8.2	9.1	9.6	9.6	9.6	6.6	7.1	7.8	8.5	8.8	8.8	6.9	7.5	8.2	9	9	9	7.2	7.9	8.7	9.3	9.3	9.3
TU/S16	3.0	STD12	18.0	CNA4,0x50	16.4	16.9	17.8	19	20.2	21.5	15	15.4	15.9	16.7	17.5	18.5	15.4	15.7	16.4	17.2	18.2	19.3	15.9	16.3	17.1	18.1	19.2	20.4
TU/S20	4.0	STD12	22.0	CNA4,0x50	25	25.8	27.2	28.9	30.7	32.6	22.9	23.5	24.4	25.5	26.8	28.2	23.6	24	25	26.2	27.7	29.3	24.2	24.8	25.9	27.4	29.1	30.9
TU/S24	5.0	STD12	26.0	CNA4,0x50	34.4	35.4	37.3	39.5	42	44.4	31.6	32.6	33.7	35.2	37	38.9	32.4	33.1	34.4	36.1	38	40.1	33.3	34.1	35.6	37.6	39.8	42.1
TU/S28	6.0	STD12	30.0	CNA4,0x50	44.3	45.5	47.8	50.6	53.6	56.4	40.9	42.2	43.7	45.6	47.8	50.1	41.7	42.7	44.3	46.5	48.9	51.4	43	43.8	45.8	48.2	51	53.7

R_2,k capacities can be calculated as R_2,k= R_1,k x (nb of dowels - 1) / (nb of dowels).

The top dowel is not considered for the uplift capacities as it is placed in an open hole.

Karakteristieke waarden - Dwarsbalk op kolom - volledige vernageling - met helling en hoek α=30°

Karakteristieke waarden - Dwarsbalk op kolom - volledige vernageling - met helling en hoek α=30°

Karakteristieke waarden - Dwarsbalk op kolom - volledige vernageling - met helling en hoek α=30°

Referentie	Draagvermogen van de balkdrager
	Karakteristieke waarden - Dwarsbalk op kolom - volledige vernageling - met helling en hoek α=30°
	Karakteristieke waarden - Hout C24[kN]																								Bevestigingen
	R₁,ₖ - Helling β=0°						R1,k - Helling β=30°						R₁,ₖ - Helling β=15°						R₁,ₖ - Helling β=45°						Drager		Spanwijdte
	Lengte van de deuvels[mm]						Lengte van de deuvels[mm]						Lengte van de deuvels[mm]						Lengte van de deuvels[mm]						Aantal	Typ	Aantal	Typ
	60	80	100	120	140	160	60	80	100	120	140	160	60	80	100	120	140	160	60	80	100	120	140	160	Aantal	Typ	Aantal	Typ
TU/S12	7.4	8.1	9	9.5	9.5	9.5	6.8	7.4	8.2	8.9	9	9	7.1	7.8	8.6	9.3	9.3	9.3	6.6	7.1	7.8	8.5	8.7	8.7	5.0	CNA4,0x50	4.0	STD8
TU/S16	15	15.5	16.3	17.3	18.5	19.6	14.1	14.4	15	15.8	16.7	17.6	14.5	14.9	15.6	16.5	17.6	18.6	13.8	14.1	14.6	15.2	16	16.9	13.0	CNA4,0x50	3.0	STD12
TU/S20	21.2	21.9	23	24.4	25.8	26.1	20.1	20.4	21.3	22.3	23.5	24.7	20.6	21.1	22.1	23.3	24.6	26	19.5	20	20.7	21.6	22.7	23.8	14.0	CNA4,0x50	4.0	STD12
TU/S24	29.4	30.3	31.9	33.6	34.4	34.4	27.8	28.3	29.4	30.8	32.4	34	28.6	29.2	30.6	32.2	33.9	34.4	27	27.8	28.7	30	31.4	32.9	17.0	CNA4,0x50	5.0	STD12
TU/S28	35.2	36.1	36.1	36.1	36.1	36.1	33.5	34	35.2	36.1	36.1	36.1	34.3	35	36.1	36.1	36.1	36.1	32.7	33.4	34.4	35.7	36.1	36.1	18.0	CNA4,0x50	6.0	STD12

R_2,kcapacities can be calculated as R_2,k = R_1,k x (nb of dowels - 1) / (nb of dowels).

The top dowel is not considered for the uplift capacities as it is placed in an open hole.

Karakteristieke waarden - Dwarsbalk op kolom - volledige vernageling - met helling en hoek α=45°

Karakteristieke waarden - Dwarsbalk op kolom - volledige vernageling - met helling en hoek α=45°

Karakteristieke waarden - Dwarsbalk op kolom - volledige vernageling - met helling en hoek α=45°

Referentie	Draagvermogen van de balkdrager
	Karakteristieke waarden - Dwarsbalk op kolom - volledige vernageling - met helling en hoek α=45°
	Bevestigingen				Karakteristieke waarden - Hout C24[kN]
	Spanwijdte		Drager		R₁,ₖ - Helling β=0°						R₁,ₖ - Helling β=15°						R1,k - Helling β=30°						R₁,ₖ - Helling β=45°
	Aantal	Typ	Aantal	Typ	Lengte van de deuvels[mm]						Lengte van de deuvels[mm]						Lengte van de deuvels[mm]						Lengte van de deuvels[mm]
	Aantal	Typ	Aantal	Typ	60	80	100	120	140	160	60	80	100	120	140	160	60	80	100	120	140	160	60	80	100	120	140	160
TU/S12	4.0	STD8	5.0	CNA4,0x50	7.4	8.2	9	9.5	9.5	9.5	7.1	7.8	8.6	9.3	9.3	9.3	6.8	7.4	8.2	9	9	9	6.6	7.1	7.8	8.5	8.7	8.7
TU/S16	3.0	STD12	13.0	CNA4,0x50	15	15.5	16.3	17.4	18.5	19.7	14.5	14.9	15.6	16.6	17.6	18.7	14.1	14.4	15	15.8	16.7	17.7	13.7	14	14.5	15.2	16	16.9
TU/S20	4.0	STD12	14.0	CNA4,0x50	21.3	22	23.1	24.5	25.8	26.1	20.6	21.2	22.2	23.4	24.7	26	20.1	20.4	21.3	22.4	23.6	24.8	19.5	20	20.7	21.7	22.7	23.9
TU/S24	5.0	STD12	17.0	CNA4,0x50	29.5	30.4	32	33.7	34.4	34.4	28.7	29.3	30.7	32.3	34	34.4	27.9	28.4	29.5	31	32.5	34.1	27.1	27.8	28.8	30.1	31.5	33
TU/S28	6.0	STD12	18.0	CNA4,0x50	35.3	36.1	36.1	36.1	36.1	36.1	34.4	35.1	36.1	36.1	36.1	36.1	33.6	34.1	35.2	36.1	36.1	36.1	32.8	33.5	34.5	35.8	36.1	36.1

R_2,k capacities can be calculated as R_2,k = R_1,k x (nb of dowels - 1) / (nb of dowels).

The top dowel is not considered for the uplift capacities as it is placed in an open hole.

Karakteristieke waarden - Dwarsbalk op kolom - volledige vernageling - met helling en hoek α=60°

Karakteristieke waarden - Dwarsbalk op kolom - volledige vernageling - met helling en hoek α=60°

Karakteristieke waarden - Dwarsbalk op kolom - volledige vernageling - met helling en hoek α=60°

Referentie	Draagvermogen van de balkdrager
	Karakteristieke waarden - Dwarsbalk op kolom - volledige vernageling - met helling en hoek α=60°
	Bevestigingen				Karakteristieke waarden - Hout C24[kN]
	Drager		Spanwijdte		R₁,ₖ - Helling β=0°						R1,k - Helling β=30°						R₁,ₖ - Helling β=15°						R₁,ₖ - Helling β=45°
	Aantal	Typ	Aantal	Typ	Lengte van de deuvels[mm]						Lengte van de deuvels[mm]						Lengte van de deuvels[mm]						Lengte van de deuvels[mm]
	Aantal	Typ	Aantal	Typ	60	80	100	120	140	160	60	80	100	120	140	160	60	80	100	120	140	160	60	80	100	120	140	160
TU/S12	5.0	CNA4,0x50	4.0	STD8	7.4	8.2	9.1	9.6	9.6	9.6	6.9	7.5	8.2	9	9	9	7.2	7.9	8.7	9.3	9.3	9.3	6.6	7.1	7.8	8.5	8.8	8.8
TU/S16	13.0	CNA4,0x50	3.0	STD12	15	15.5	16.4	17.5	18.7	19.9	14.1	14.4	15	15.8	16.8	17.8	14.5	14.9	15.7	16.7	17.7	18.9	13.7	14	14.5	15.3	16.1	17
TU/S20	14.0	CNA4,0x50	4.0	STD12	21.4	22.1	23.3	24.6	25.8	26.1	20.1	20.5	21.4	22.5	23.7	24.9	20.7	21.3	22.3	23.5	24.8	26	19.5	20	20.8	21.8	22.9	24
TU/S24	17.0	CNA4,0x50	5.0	STD12	29.7	30.6	32.2	33.8	34.4	34.4	28.1	28.6	29.7	31.2	32.7	34.1	28.8	29.5	30.9	32.5	34	34.4	27.2	28	29	30.3	31.7	33.1
TU/S28	18.0	CNA4,0x50	6.0	STD12	35.4	36.1	36.1	36.1	36.1	36.1	33.8	34.3	35.4	36.1	36.1	36.1	34.6	35.2	36.1	36.1	36.1	36.1	32.9	33.7	34.7	35.8	36.1	36.1

R_2,k capacities can be calculated as R_2,k = R_1,k x (nb of dowels - 1) / (nb of dowels).

The top dowel is not considered for the uplift capacities as it is placed in an open hole.

Product characteristic capacities - Safe working loads - skewed connection

Product characteristic capacities - Safe working loads - skewed connection

Referentie	Draagvermogen van de balkdrager
	Karakteristieke waarden - Dwarsbalk op balk - volledige vernageling - met helling en hoek α=30°			Toelaatbare waarden - hoekverbinding
	Bevestigingen			Installatie : hoek = 0° to 60°, helling = 0°				Installatie : hoek = 0° to 60°, helling = 45°
	Spanwijdte		Drager	R1,SWL[kN]				R1,SWL[kN]
	Aantal	Typ	Aantal	Lengte van de deuvels[mm]				Lengte van de deuvels[mm]
	Aantal	Typ	Aantal	60	80	100	120	60	80	100	120
TU/S12	4.0	STD8	6.0	2.5	2.5	2.5	-	2.3	2.5	2.5	-
TU/S16	3.0	STD12	18.0	3.4	4.8	6.1	6.1	3	4.1	5.3	5.3
TU/S20	4.0	STD12	22.0	5.5	7.7	9.8	9.8	4.8	6.7	8.5	8.5
TU/S24	5.0	STD12	26.0	8	11.1	13.3	13.3	6.9	9.6	12.3	12.3
TU/S28	6.0	STD12	30.0	10.7	14.9	16.3	16.3	9.3	12.9	16.3	16.3

The skew may be precise when ordering the products

Installatie

Installatie

Bevestigingen

Op houten drager : TUS

Ringnagels CNA Ø 4,0 x 50 mm of schroeven CSA Ø 5,0 x 40 mm.

Op gedragen bouwdeel : Stalen pen S235JR type STD12

TUS12: Ø 8 mm type STD 8.
TUS16 tot 28: Ø 12 mm type STD 12.

De penlengte is kleiner dan of gelijk aan de breedte van de gedragen dwarsbalk.

TUS : alleen bevestiging hout op hout met nagels/schroeven.

Montage

1. Maak een verticale inkeping in de gedragen balk (6 mm breed voor de TUS12 en 9 mm breed voor de TUS16 tot TUS28).
2. Identificeer de positie van de pennen op de gedragen balk.
3. Boor dwars door de gedragen balk om de pennen erin te steken (boordiameter afhankelijk van de diameter van de pen).
4. Steek de 1ste bovenste pen in de gedragen balk.
5. Maak een vlakke inkeping van 6 mm diep in de ondergrond. Deze vlakke inkeping is niet verplicht maar verbetert de esthetiek van de verbinding.
6. Bevestig de beugel aan de ondergrond met behulp van nagels of schroeven.
7. Presenteer de gedragen balk zodanig dat de pen reeds in de inkeping van de beugel zit.
8. Breng de overige pennen aan.

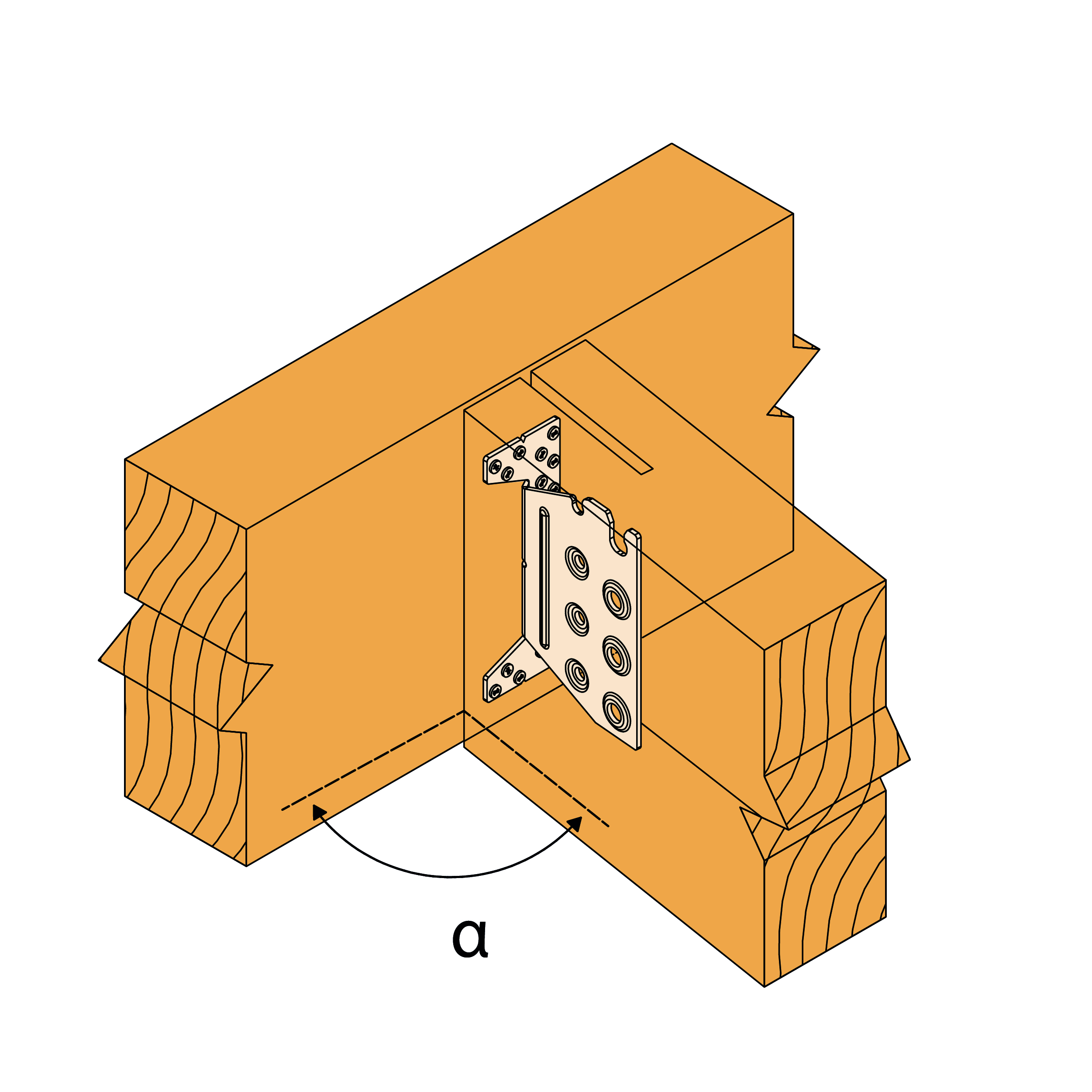

Rechte verbinding op balk

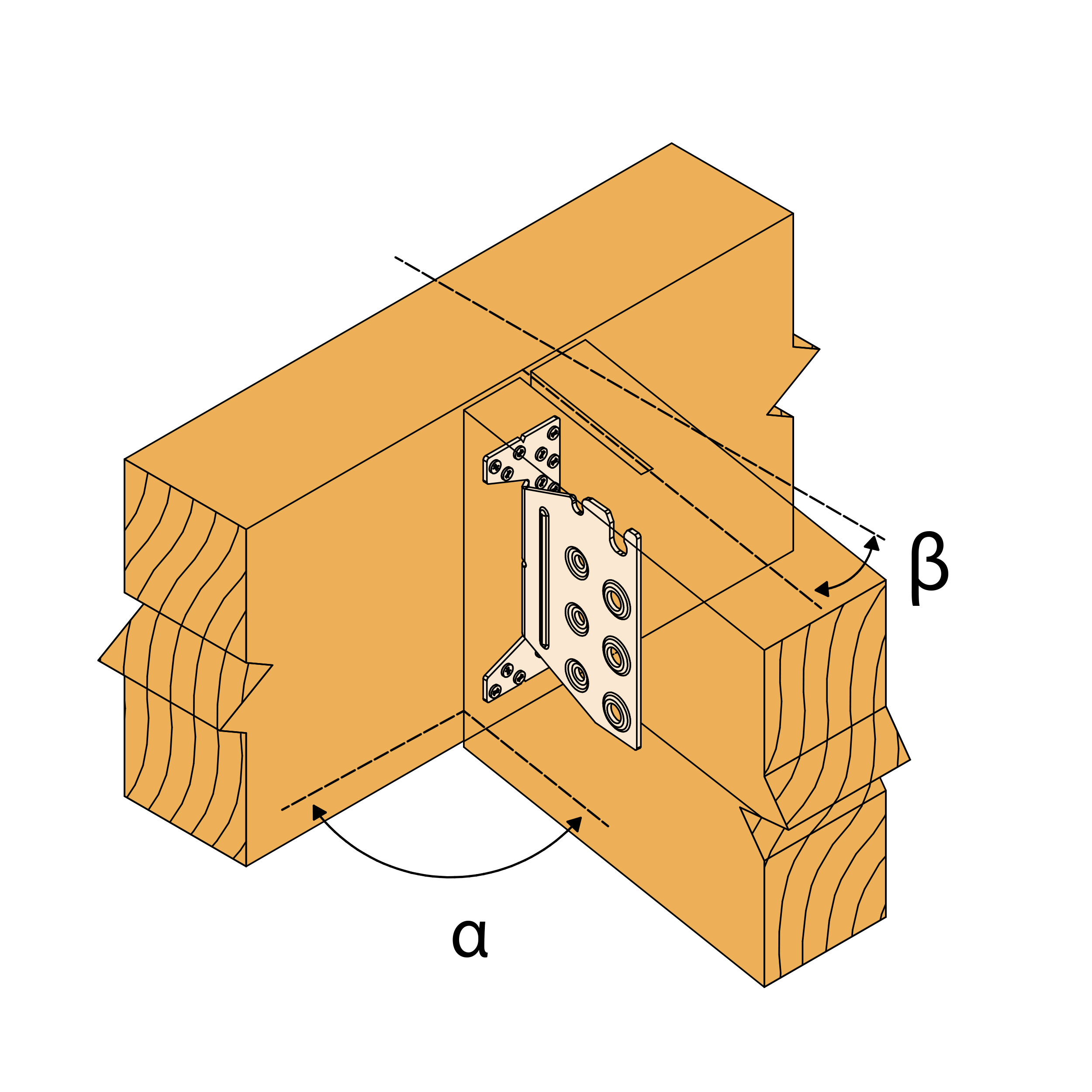

Schuine verbinding op balk

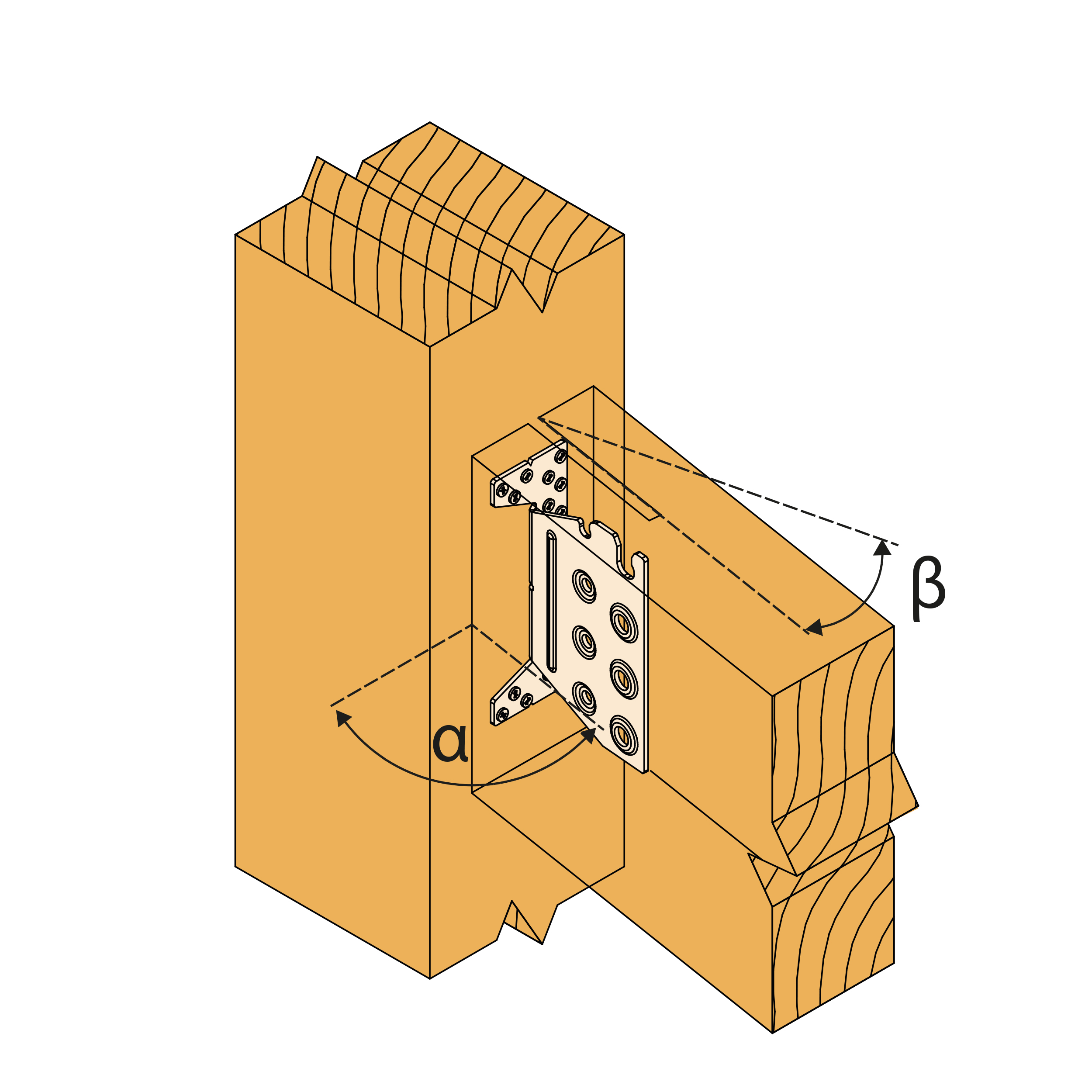

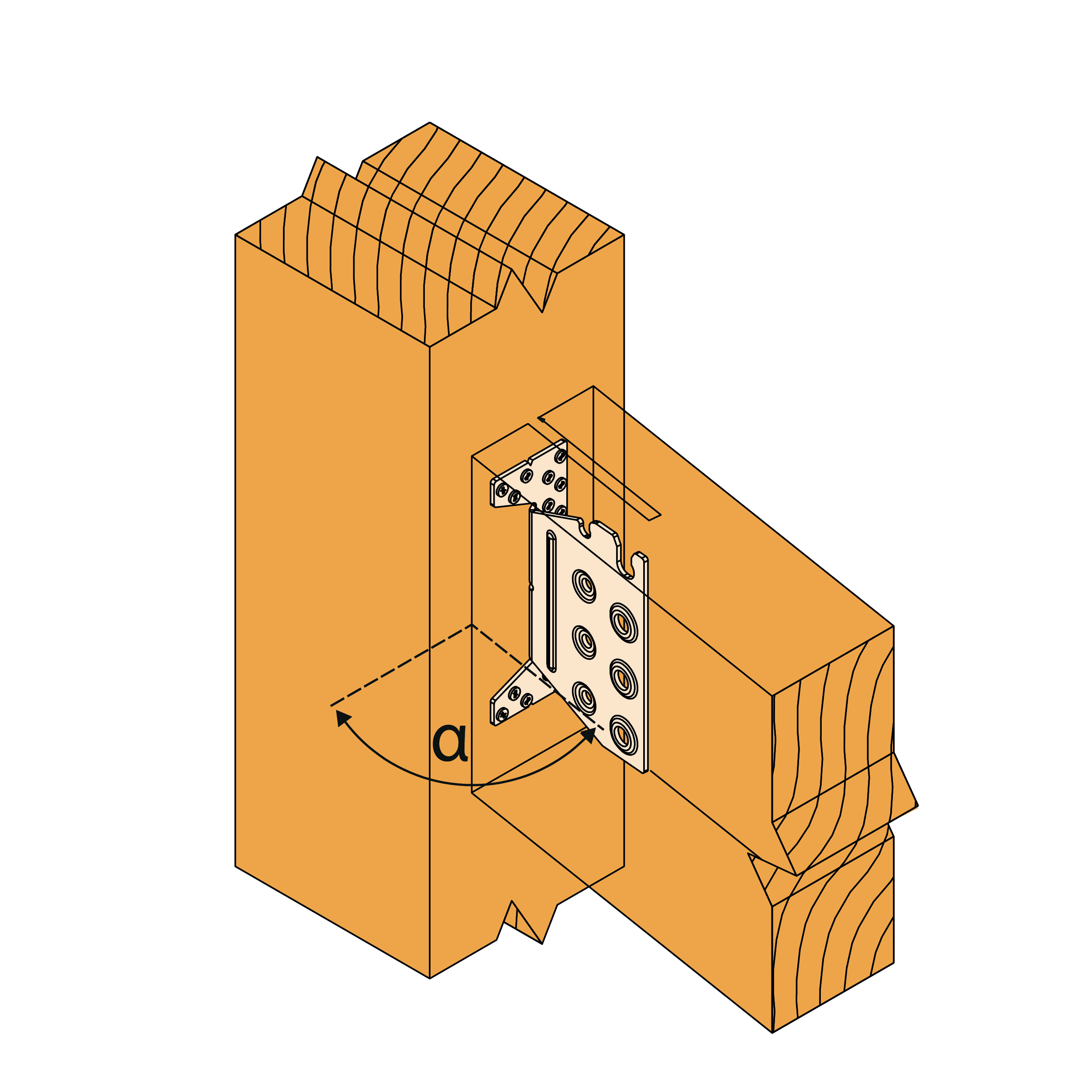

Schuine verbinding op kolom

Montage met zichtbare inkeping

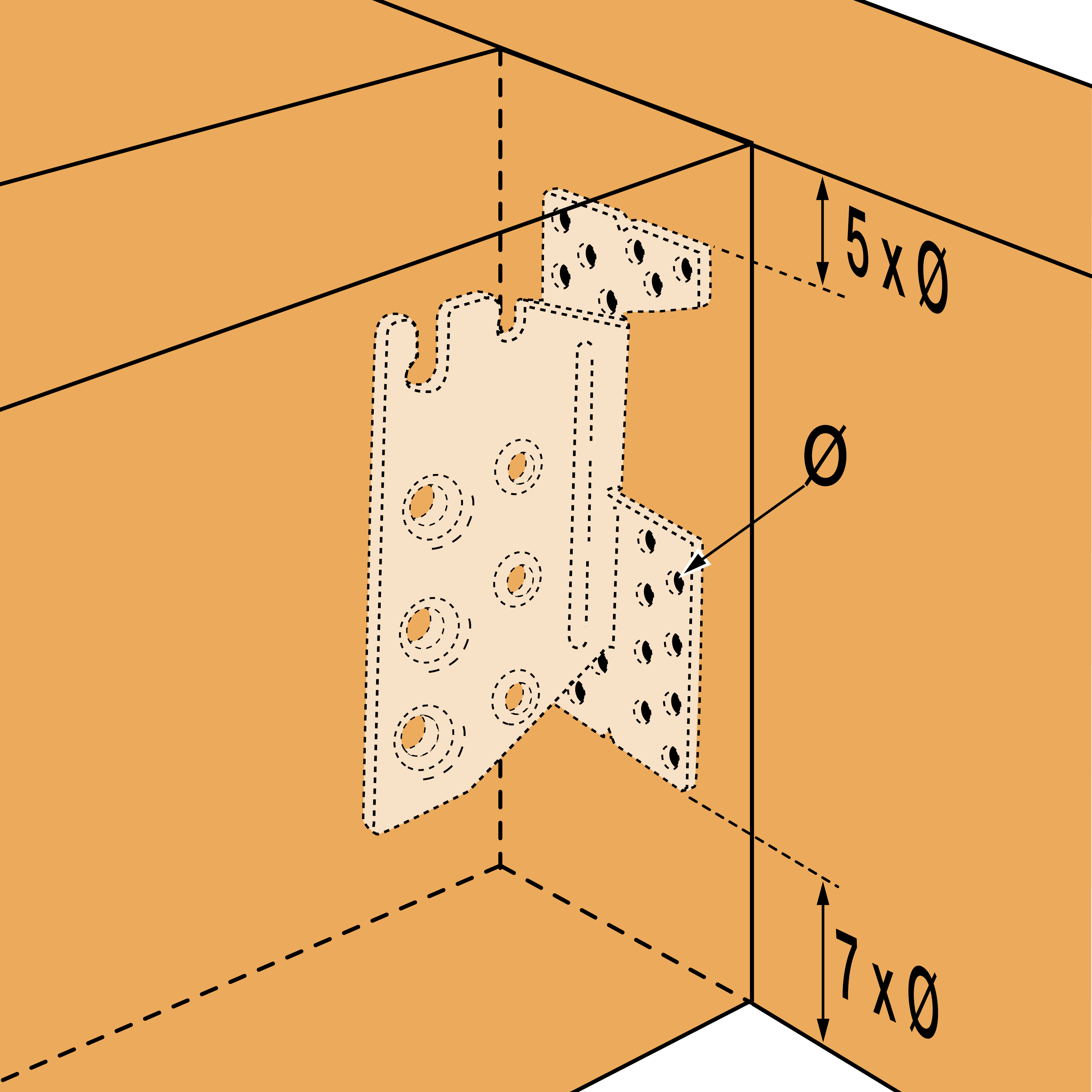

Montage invisible - Dimensions

TU TUS install UK.jpg

Zuordnung TUS.jpg

Certificering

Europese technische beoordeling (ETA)

eta-07-0245-2025-01-15.pdf

Geschiedenis tonen

2018-08-15

eta-07-0245-2018-08-15.pdf

2016-08-10

eta070245-sst-je-ch-r5-2016-rev-a.pdf

Environmental Product Declarations (EPD)

epd-certificate-sst-connectors

ZIP-pakketten

2D
2D DWG ZIP DXF ZIP PDF ZIP

3D/3D vereenvoudigd
IFC ZIP SAT ZIP SKP ZIP STL ZIP XML ZIP

Online kopen

Legal Info

Over Simpson Strong-Tie®

Simpson Strong Tie biedt producten en technologieën die mensen helpen bij het ontwerpen en bouwen van veiligere en sterkere structuren.

Als pionier in de bouwsector en wereldleider in structurele oplossingen hebben we een ongeëvenaarde passie voor het oplossen van problemen door middel van bekwame engineering en doordachte innovatie. Onze toewijding aan het vinden van steeds efficiëntere bouwproducten en -technologieën en het ondersteunen van onze klanten met uitzonderlijke service en ondersteuning vormt al sinds 1956 onze missie.
- www.strongtie.com

Contact

Simpson Strong-Tie Frankrijk

Simpson Strong-Tie

ZAC des Quatre Chemins
85400 Sainte-Gemme-la-Plaine
Frankrijk

Telefoon

+33 2 51 28 44 00

E-Mail

commercial@strongtie.com

Website

www.simpson.fr
