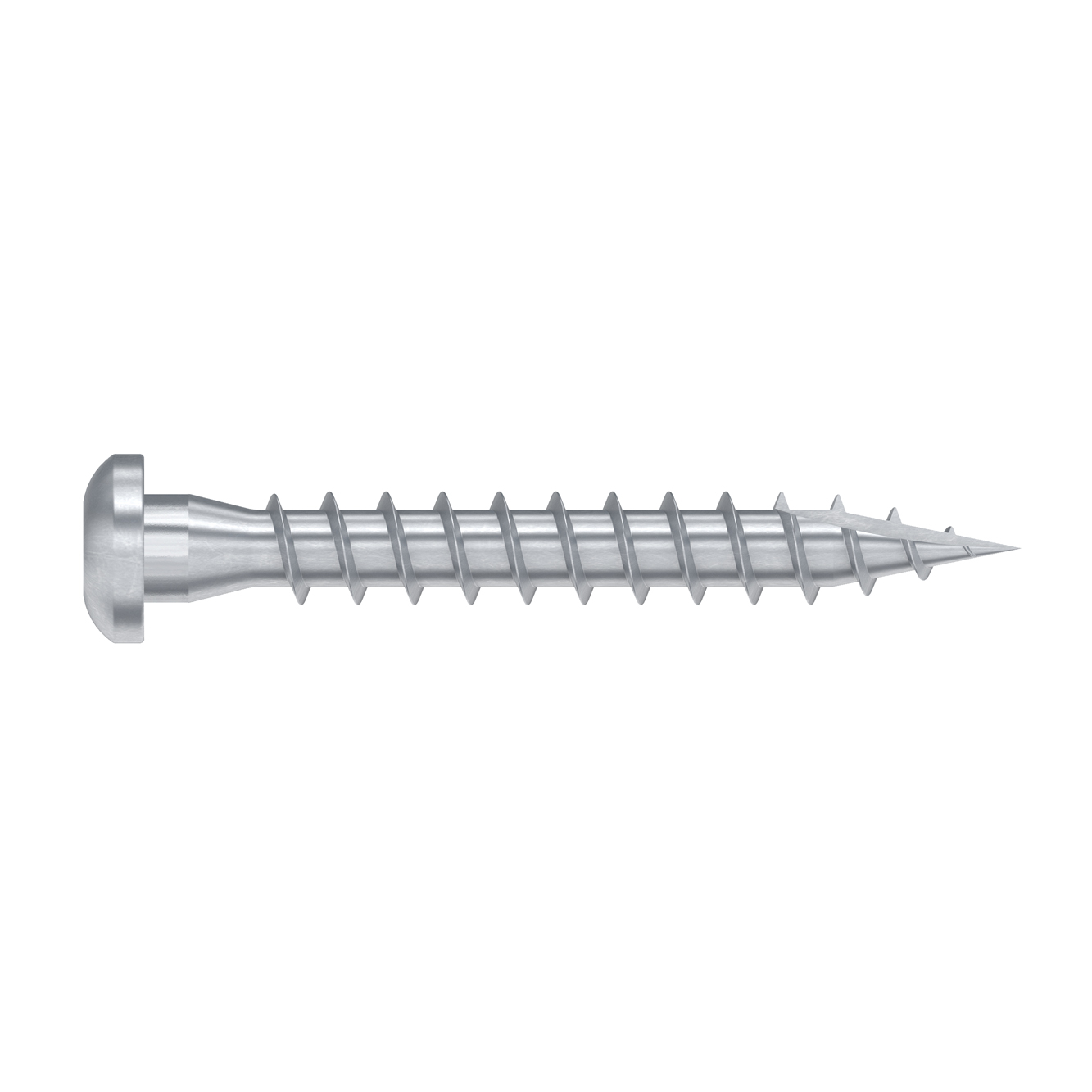

CSA

Schroef voor verbinders

Schroeven vereenvoudigen de plaatsing van hoekijzers en verbinders. De kegelvormige kop garandeert een nauwsluitende passing met de verbinder voor een betere krachtoverdracht. De kop houdt de schroef op zijn plaats tijdens de montage.

CE-Markering
ETA
Gebruiksklasse 2
Binner
Elektrolytisch verzinkt staal 12µm

Product Details

Afbeeldingen

Kenmerken

Materiaal

  • Elektrolytisch verzinkt staal.

Voordelen

  • Dankzij de houtspecifieke schroefdraad wordt het dragermateriaal snel en eenvoudig ingesneden,
  • Geen houtspplijting,
  • De kegelvorm onder de kop zorgt voor een nauwsluitende passing van de punt in het boorgat,
  • Hoge uittreksterkte,
  • Aanbevolen in het kader van brandwerendheid van 30 minuten.

Toepassing

Ondergrond

  • Drager : massief hout, composiethout, gelijmd gelamineerd hout,
  • Gedragen bouwdeel : massief hout, composiethout, gelijmd gelamineerd hout.

Toepassingsgebieden

  • Bevestigingen van ophangbeugels,
  • Hoekijzers,
  • Bandijzer.

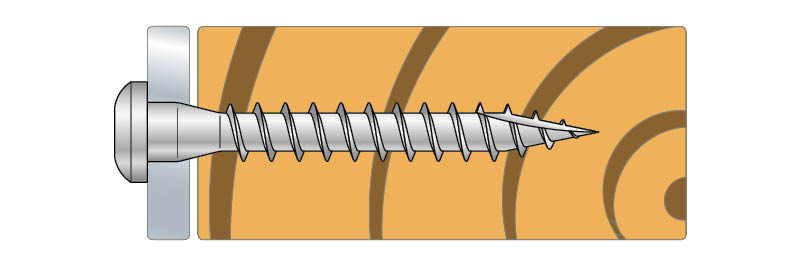

Installation

  • Max. installation Torque 5 Nm

Technische gegevens

Afmetingen

Afmetingen

Referentie Afmetingen bevestigingen [mm] Bit doos hoeveelheid
l lg d1 d dh
CSA5.0X2525193.154.858.3T20250
CSA5.0X35-R35293.154.858.3T2025
CSA5.0X3535293.154.858.3T20250
CSA5.0X4040343.154.858.3T20250
CSA5.0X5050443.154.858.3T20250
CSA5.0X8080743.154.858.3T20200



Karakteristieke waarden

Referentie Karakteristieke waarden *) [kN]
Rax,k Rlat,k
CSA5.0X251.381.49
CSA5.0X35-R2.111.99
CSA5.0X352.111.99
CSA5.0X402.472.25
CSA5.0X503.22.63
CSA5.0X805.383.5

*) Karakteristieke waarden - Hout C24 overeenkomstig ETE-04/0013

**) ax = axiale terugtrekkingscapaciteit

lat = laterale capaciteit
