NP

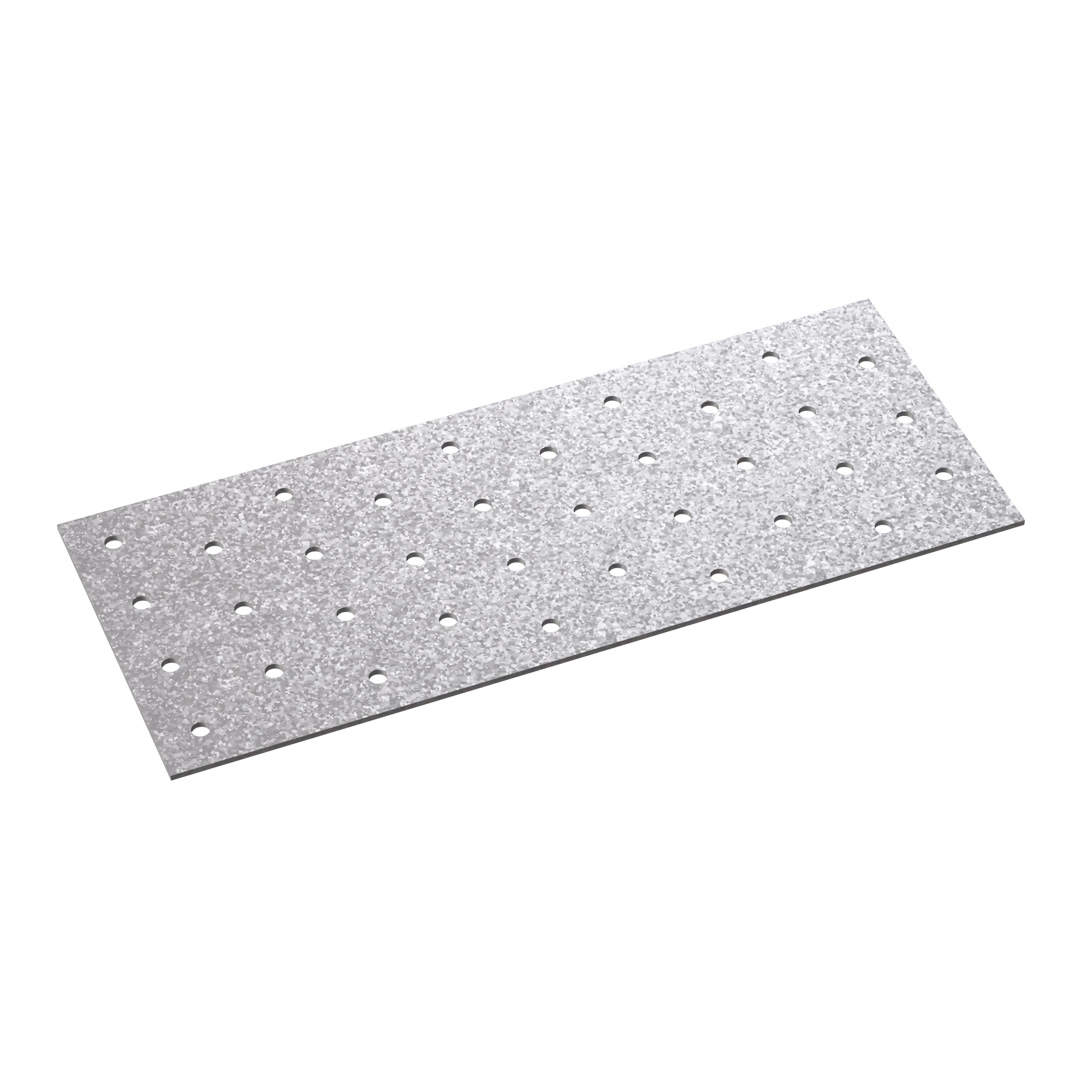

Geperforeerde platen

Geperforeerde platen zijn inzetbaar voor uiteenlopende toepassingen, met name voor kopse verbindingen of samenbouw van houten bouwdelen die in hetzelfde vlak liggen.

CE-Markering
Gebruiksklasse 2
Elektrolytisch verzinkt staal 20µm

Product Details

Afbeeldingen

Kenmerken

Materiaal

  • Verzinkt staal S250GD + Z275 overeenkomstig NF EN 10346,
  • Dikte : van 1,5 tot 2 mm naargelang van het model.

Voordelen

  •  Zeer veelzijdige toepassingen,
  •  Kan op de bouwplaats worden geplooid.

Toepassing

Ondergrond

  • Drager : massief hout, gelijmd gelamineerd hout, composiethout, ...
  • Gedragen bouwdeel : massief hout, gelijmd gelamineerd hout, composiethout, vakwerkspanten, profielen.

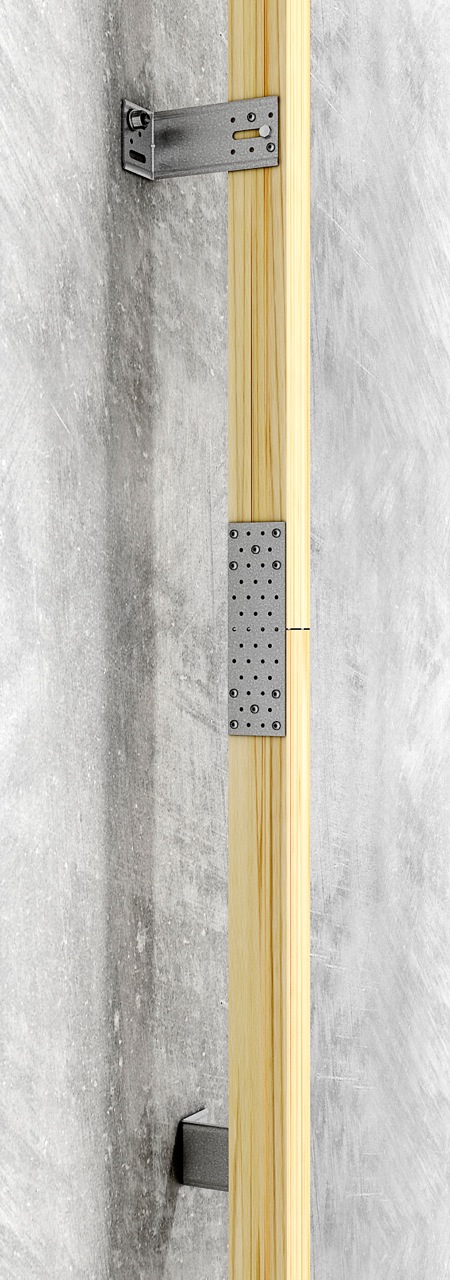

Toepassingsgebieden

  • Verbinding kolom/balk,
  • Kopse verbindingen,
  • Reparaties,
  • Verbindingen die in situ geplooid moeten worden, ...

Technische gegevens

Afmetingen

Afmetingen en karakteristieke waarden

Referentie Mål [mm] Boorgaten
A B Dikte Aantal Diameter ∅
NP20/60/160 60 160 2 20 Ø5
NP20/60/200 60 200 2 25 Ø5
NP20/80/160 80 160 2 28 Ø5
NP20/80/200 80 200 2 35 Ø5
NP20/80/240 80 240 2 42 Ø5
NP20/100/160 100 160 2 36 Ø5
NP20/100/200 100 200 2 45 Ø5
NP20/100/240 100 240 2 54 Ø5
NP20/120/160 120 160 2 44 Ø5
NP20/120/240 120 240 2 66 Ø5
NP20/120/260 120 260 2 72 Ø5
NP20/120/300 120 300 2 83 Ø5
NP20/140/200 140 200 2 65 Ø5
NP20/140/240 140 240 2 78 Ø5

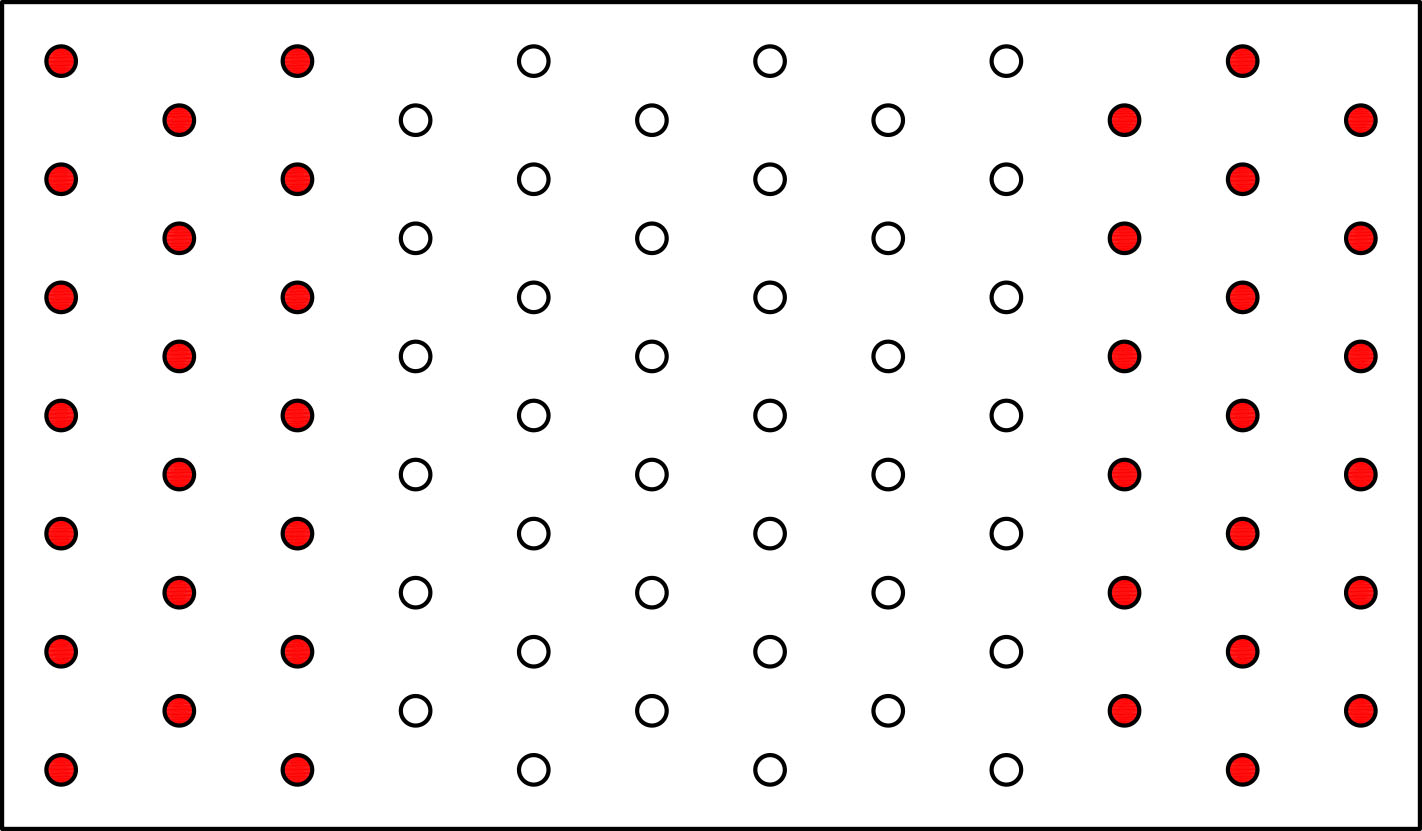

With

n: the number of nails

Rlat,k : Shear capacity of the fastener

Installatie

Installatie

Bevestigingen

  • Ringnagels CNA Ø 4,0,
  • Schroeven CSA Ø 5,0.

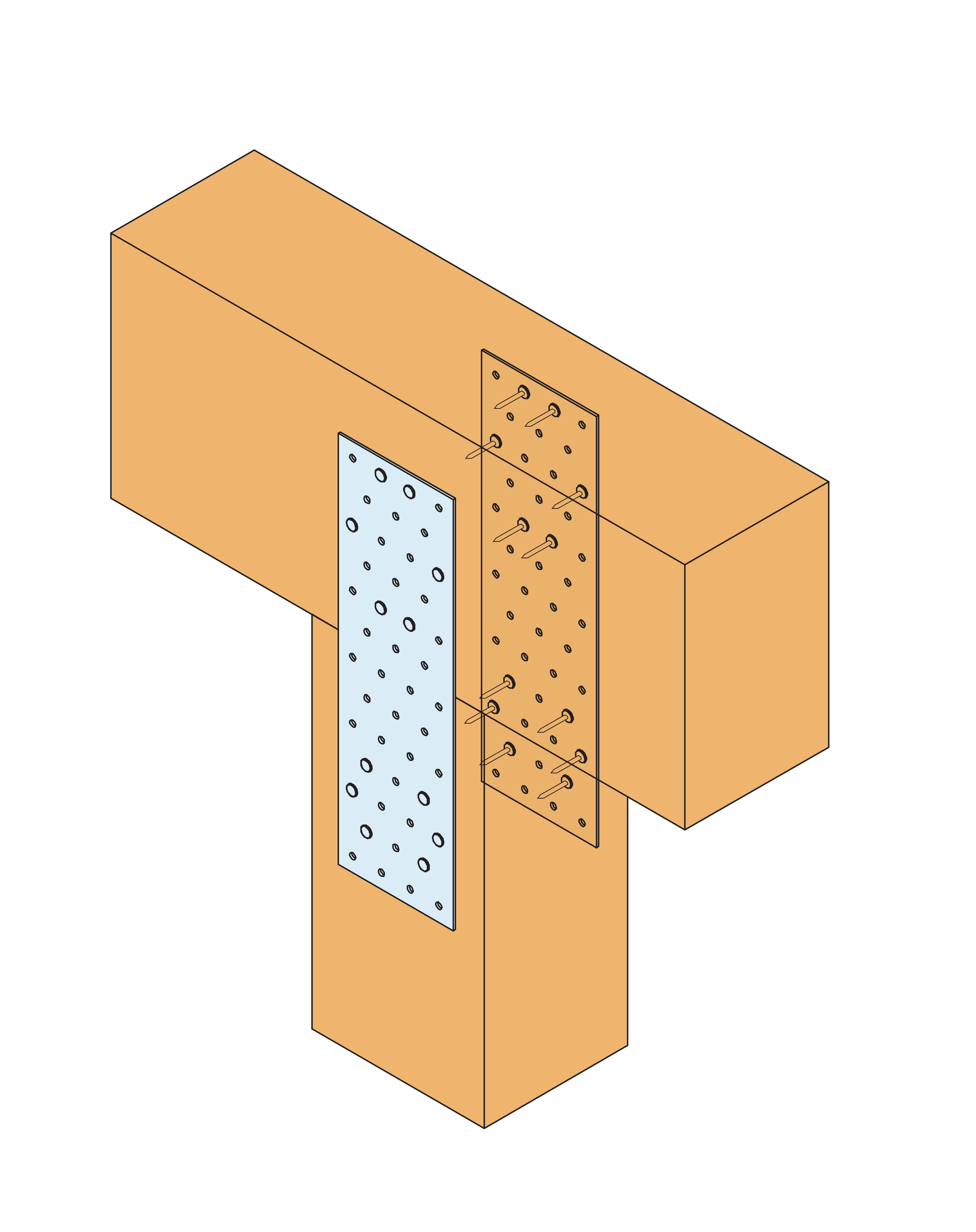

Plaatsing

  1. Breng de twee te bevestigen delen naar elkaar toe.
  2. Nagel de plaat op het 1ste te bevestigen element.
  3. Nagel de plaat op het 2de element.

Certificering

Prestatieverklaring: DoP
