ABR

Verstevigde hoekijzers (105, 70, 90)

Verstevigde hoekijzers zijn geschikt voor draagstructuren in de vakwerk- en houtskeletbouw.

CE-Markering
ETA
Gebruiksklasse 2
Binner
Gegalvaniseerd staal Z275

Product Details

Afbeeldingen

Fixation bois/bois

Kenmerken

Materiaal

  • Verzinkt staal S250GD + Z275 overeenkomstig NF EN 10346,
  • Dikte : 3 mm.

Voordelen

  • Hoge stijfheid,
  • Zeer veelzijdige toepassingen.

Toepassing

Ondergrond

  • Drager : massief hout, gelijmd gelamineerd hout, beton, staal enz,
  • Gedragen bouwdeel : massief hout, composiethout, gelijmd gelamineerd hout, vakwerkspanten, profielen enz.

Toepassingsgebieden

  • Bevestiging van kapspanten,
  • Gevelbekledingsregels en -stijlen,
  • Verankeringen van kepers, consoles, raveelbalken enz.

Technische gegevens

Afmetingen

Afmetingen en karakteristieke waarden

Referentie Afmetingen en karakteristieke waarden [mm] flens B Boorgaten in drager
A B C t Ø5 Ø11 Ø5 Ø11

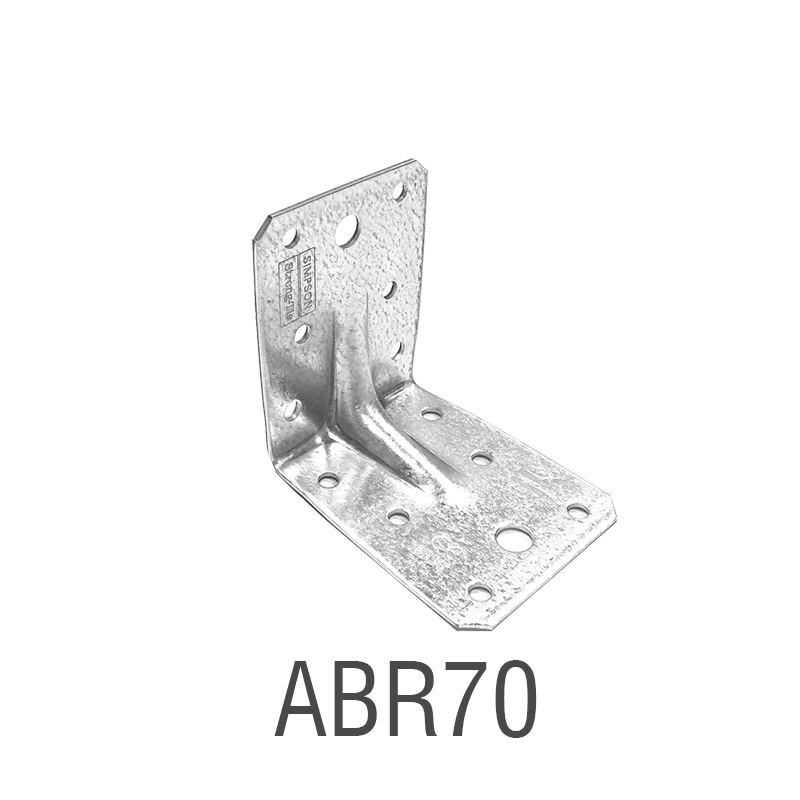

ABR7070705526-6-

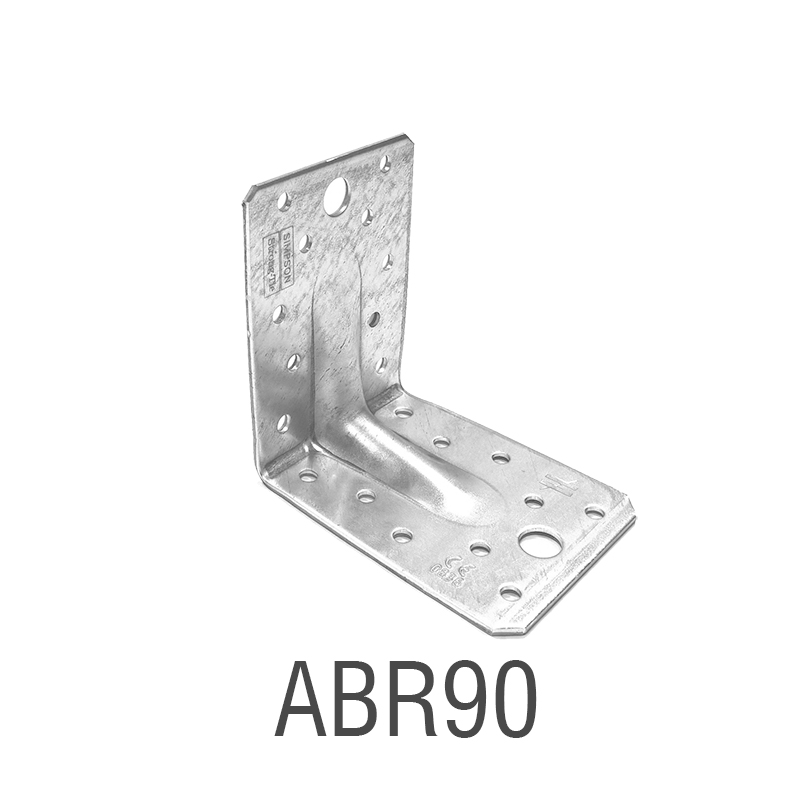

ABR909090652.5101101

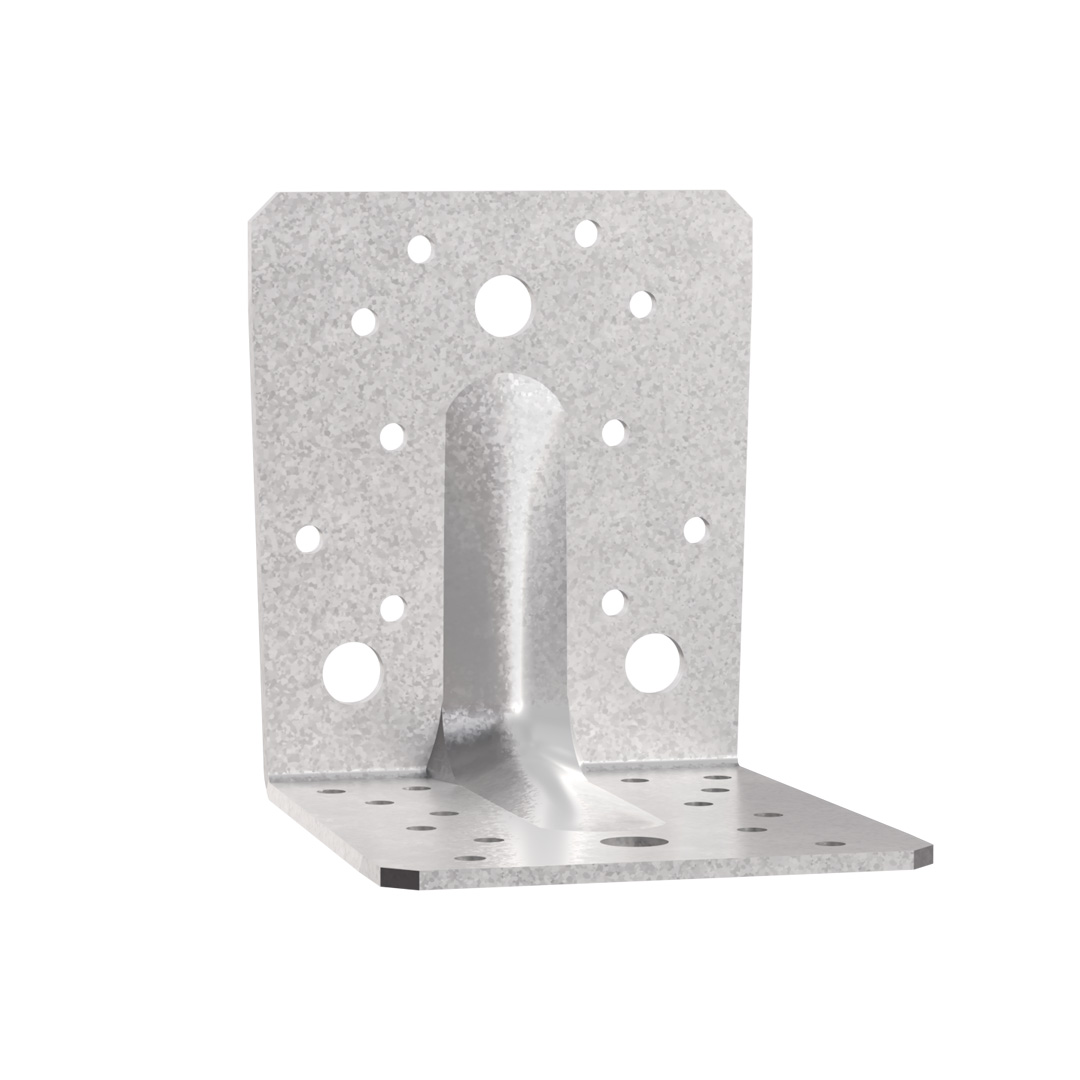

ABR105105105903103141

Karakteristieke waarden - Hout op hout - Volledige vernageling - 2 hoekijzers

Referentie Karakteristieke waarden - Hout op hout - Volledige vernageling
Bevestigingen Karakteristieke waarden - Hout C24 - Verbinding met 2 hoekijzers [kN]
flens B Boorgaten in drager R1.k R2.k = R3.k R4.k = R5.k*
Aantal Aantal CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60 CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60 CNA4.0x40 CNA4.0x60
ABR70464.385.347.118.894.5556.897.333,0 / kmod^0,5-
ABR908106.467.8710.6613.328.389.2111.0711.788,1 / kmod^0,859,1 / kmod^0,75
ABR10510148.8410.7814.3317.9113.2614.5719.0120.2212,9 / kmod^0,514,5 / kmod^0,75

* b = 75 mm en e = 130 mm

Om de weerstandswaarden voor een enkele beugel te verkrijgen, moeten de waarden in de bovenstaande tabel worden gedeeld door twee, op voorwaarde dat de ondersteunde balk in rotatie is vergrendeld. Raadpleeg onze ETA-06/0106 als de balk vrij kan draaien.

Karakteristieke waarden - Hout op hout - Gedeeltelijke vernageling - 2 hoekijzers

Referentie Karakteristieke waarden - Hout op hout - Gedeeltelijke vernageling
Bevestigingen Karakteristieke waarden - Hout C24 - Verbinding met 2 hoekijzers [kN]
flens B Boorgaten in drager R1.k R2.k = R3.k
Aantal Aantal CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60 CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60
ABR70442,4 / kmod^0,252,92 / kmod^0,253.94.874.444.886.486.89
ABR90464.385.347.118.895.175.686.97.34
ABR105664.815.877.919.896.987.6710.9711.67

Om de weerstandswaarden voor een enkele beugel te verkrijgen, moeten de waarden in de bovenstaande tabel worden gedeeld door twee, op voorwaarde dat de ondersteunde balk in rotatie is vergrendeld. Raadpleeg onze ETA-06/0106 als de balk vrij kan draaien.

Karakteristieke waarden - Hout op beton - 2 hoekijzers

Referentie Karakteristieke waarden - Hout op beton
Bevestigingen Karakteristieke waarden - Hout C24 - Verbinding met 2 hoekijzers [kN]
flens B Boorgaten in drager R1.k R2.k = R3.k
Aantal Typ Aantal Typ CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60 CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60
ABR10510CNA1Ø10min(4,08; 7,7 / kmod)min(4,88; 7,7 / kmod)min(6,48; 7,7 / kmod)min(8,08; 7,7 / kmod)2.252.683.554.37

Zie het Simpson Strong-Tie ankerassortiment voor geschikte ankers. Typische ankeroplossingen, afhankelijk van het betontype, de hart- en randafstanden.

Om de weerstandswaarden voor een enkele beugel te verkrijgen, moeten de waarden in de bovenstaande tabel worden gedeeld door twee, op voorwaarde dat de ondersteunde balk in rotatie is vergrendeld. Raadpleeg onze ETA-06/0106 als de balk vrij kan draaien.

Vereenvoudigde karakteristieke waarden - Hout op harde ondergrond - Verbinding met 2 hoekijzers

Referentie Vereenvoudigde karakteristieke waarden - Hout op beton
Bevestigingen Vereenvoudigde karakteristieke waarden - Hout C24 - Verbinding met 2 hoekijzers [kN]
flens B Boorgaten in drager R1.k* R2.k = R3.k
Aantal Typ Aantal Typ CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60 CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60
ABR10510CNA1Ø104.084.886.488.082.252.683.554.37

* De gepubliceerde karakteristieke waarde is gebaseerd op plotselinge belastingsduur en gebruiksklasse 2 overeenkomstig EC5 (EN 1995) – kmod = 0.9. Voor andere belastingsduur en gebruiksklasse, zie de ETA voor nauwkeurigere waarden.

De vereiste ontwerpweerstand van de bout R#,d wordt bepaald met (boutfactor x ontwerpbelasting verbinding F#,d) voor de vereiste belastingsrichting en het bevestigingselement. Zie het Simpson Strong-Tie ankerassortiment voor geschikte ankers. Typische ankeroplossingen, afhankelijk van het betontype, de hart- en randafstanden.

Om de weerstandswaarden voor een enkele beugel te verkrijgen, moeten de waarden in de bovenstaande tabel worden gedeeld door twee, op voorwaarde dat de ondersteunde balk in rotatie is vergrendeld. Raadpleeg onze ETA-06/0106 als de balk vrij kan draaien.

Karakteristieke waarden - Hout-op-hout – Schroef voor verbinders Ø10 – 2 hoekijzers

Referentie Karakteristieke waarden - Hout-op-hout – Verbinding met schroef voor verbinders Ø10
Bevestigingen Karakteristieke waarden - Hout C24 - 2 hoekijzers door verbinding [kN]
Flens A Flens B R1.k R2.k = R3.k
Aantal Type Aantal Type SSH10x40 SSH10x80 SSH10x40 SSH10x80
ABR1051SSH3SSH6.312.25.79.9

Installatie

Installatie

Bevestigingen

Op hout :

  • Ringnagels CNA Ø4.0x35, CNA Ø4.0x40, CNA Ø4.0x50 of Ø4.0x60 mm,
  • Schroeven Ø5.0x35, CSA Ø5.0x40 of CSA Ø5.0x50 mm,
  • Schroeven SSH Ø10.0x40 of SSH Ø10.0x80 mm,
  • Bouten Ø10 mm,
  • Houtdraadbouten Ø10 mm.

Op beton :
Betonnen ondergrond :

  • Mechanische verankering : doorsteekanker WA M10-78/5 of WA M12-104/5,
  • Chemische verankering : hars AT-HP + draadstang LMAS M10-120/25 of LMAS M12-150/35.

Hol metselwerk :

  • Chemische verankering : hars AT-HP of POLY-GP + draadstang LMAS M12-150/35 + zeefhuls SH M16-130.

Op staal :

  • Bouten.

Plaatsing

  • Helling en hoek instelbaar op de bouwplaats,
  • Plaatsing in de 4 afmetingen,
  • Sleufgaten die zo nodig een schuine vernageling mogelijk maken,
  • Aanvullend van VPA.

Certificering

Prestatieverklaring: DoP

Europese technische goedkeuring: ETA
