LAG

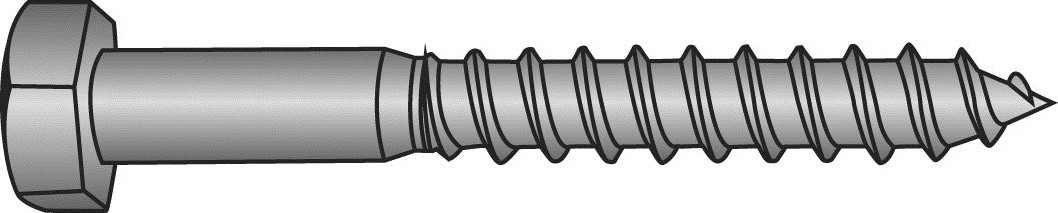

Houtdraadbout

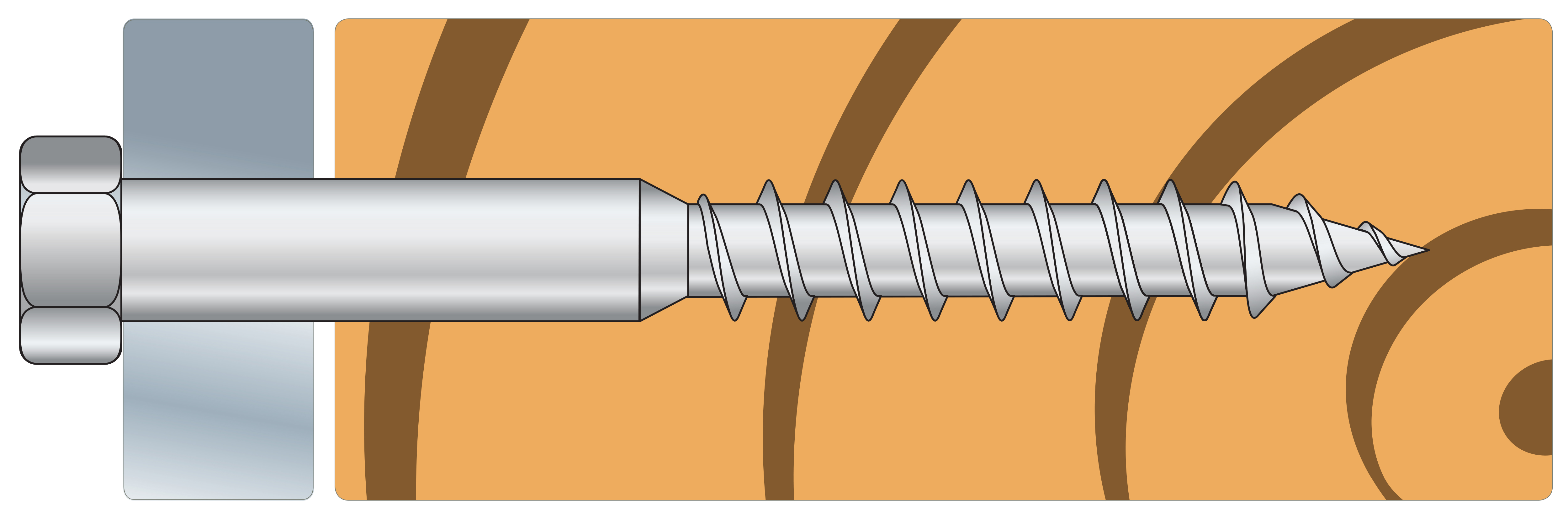

Houtdraadbouten LAG dienen om metalen plaatjes te bevestigen op houten constructiedelen en worden doorgaans gebruikt voor het bevestigen van kolommen op voeten, hoekijzers op kapspanten, ...

CE-Markering
Gebruiksklasse 2
Elektrolytisch verzinkt staal
Binner

Product Details

Afbeeldingen

Kenmerken

Materiaal

  • Elektrolytisch verzinkt staal.

Voordelen

  • Maakt voorboren overbodig,
  • Deeldraadse schacht zorgt voor grotere spankracht,
  • Perfecte afwerking dankzij zeskantkop.

Toepassing

Ondergrond

  • Massief hout.

Toepassingsgebieden

  • Bevestiging in houten elementen.

Technische gegevens

Afmetingen

Afmetingen en karakteristieke waarden

Referentie Mål [mm] Cdt. boite [pce]
d l dh d1 lg Bit
LAG08035 8 35 13 5.5 21 SW13 100
LAG08050 8 50 13 5.5 30 SW13 50
LAG08050RP 8 50 13 5.5 30 SW13 10
LAG10080 10 80 17 7 48 SW17 50
LAG10080RP 10 80 17 7 48 SW17 10
LAG12050 12 50 19 8.5 30 SW19 50

Karakteristieke eigenschappen van het product

Referentie Karakteristieke eigenschappen van het product
Karakteristiek rekmoment – My,k [My.k] [Nm] Karakteristieke uittrekwaarde - fax,k,90° [fax.k.90°] [N/mm²] Karakteristieke kopdoortrekwaarde - fhead,k [fhead.k] [N/mm²] Karakteristieke treksterkte - ftens,k [ftens.k] [kN]
LAG08035 16400 3.6 12.6 11.8
LAG08050 16400 3.6 12.6 11.8
LAG08050RP 16400 3.6 12.6 11.8
LAG10080 21495 5.2 15.2 18.9
LAG10080RP 21495 5.2 15.2 18.9
LAG12050 66836 5.2 19.1 34.2

Certificering

Prestatieverklaring: DoP

Bibliotheek CAD

DWG (2D) REVIT (2D) DWG (3D) REVIT (3D) SAT XML
