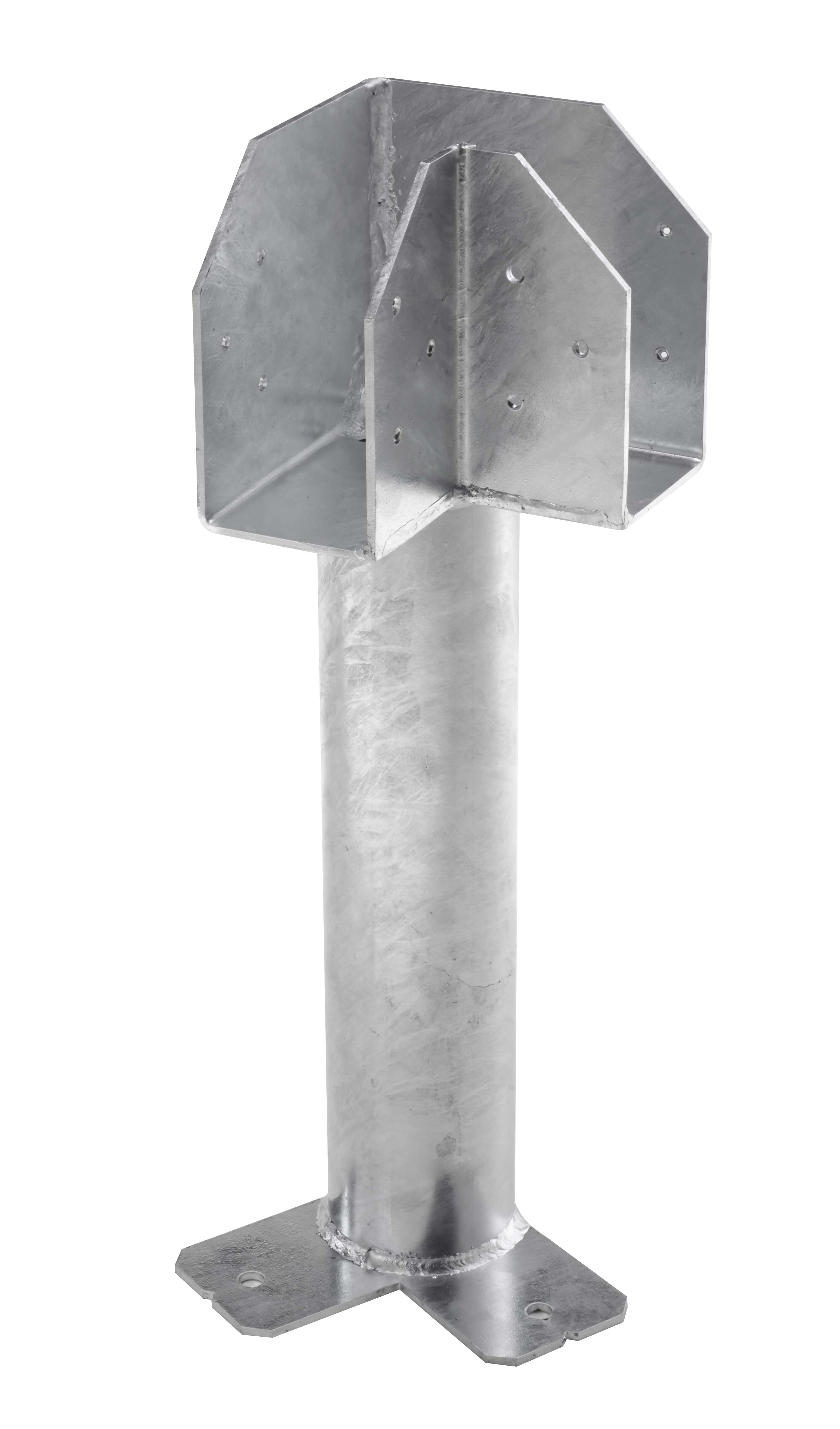

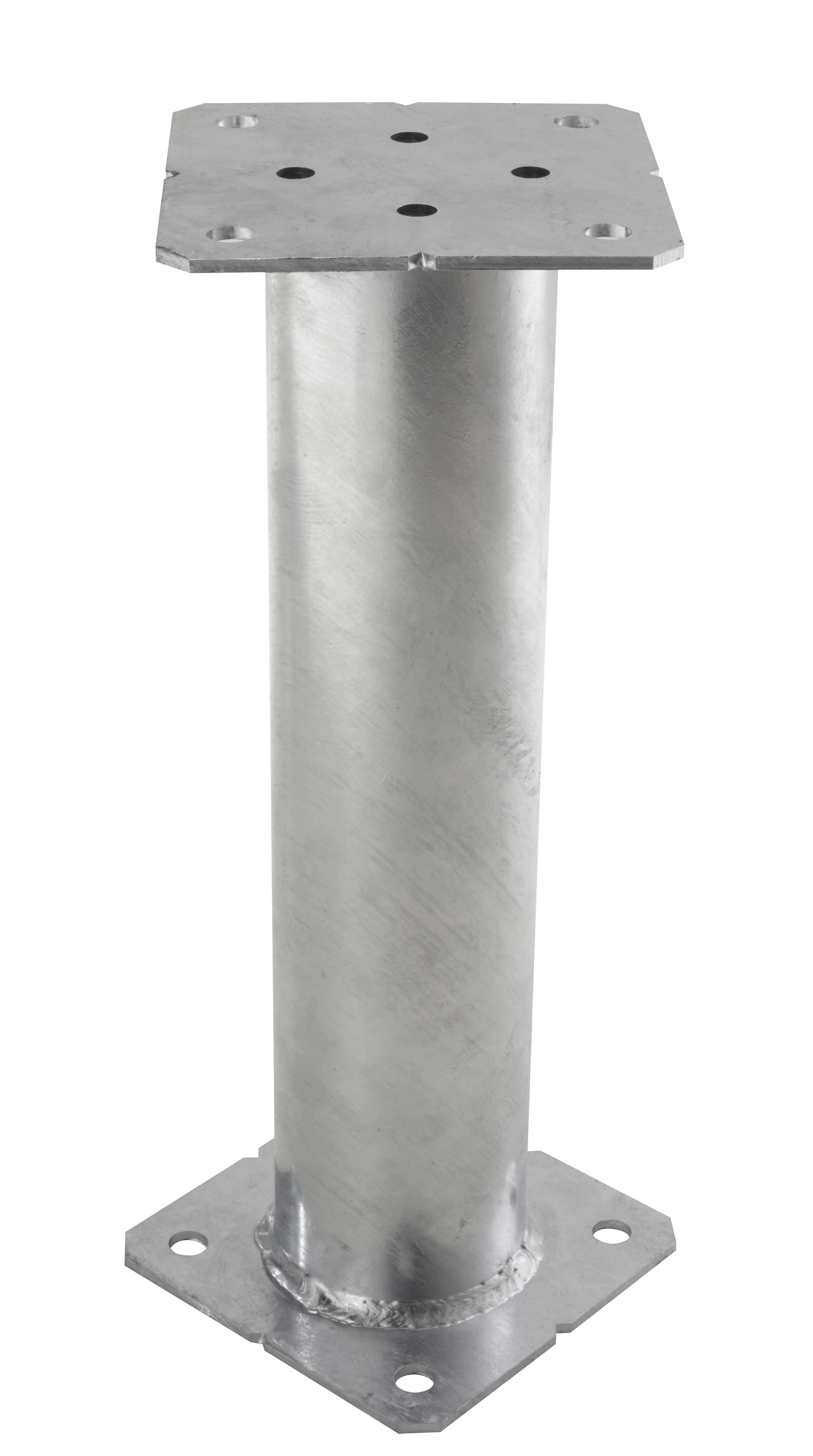

Metalen kolom OSP

De configureerbare metalen kolom OSP kan worden gebruikt voor het dragen van axiale belastingen tot gebruiksklasse 3. De OSP bestaat uit een ronde buis en een aan elk uiteinde naar keuze aangelast plaatje.

Technisch gegevensblad

CE-Markering

ETA

Verzinkt staal

Product Details

Afbeeldingen

OSP

Kenmerken

Materiaal

Staal S235JR overeenkomstig EN 10025-2 en thermisch verzinkt overeenkomstig EN ISO 1461,
Mogelijke afwerkingen : thermische verzinking, roestwerende verf (binnengebruik), poedercoating,
Een rvs kolom is mogelijk op verzoek, belastingwaarden beschikbaar in de ETA.

Voordelen

Druksterkte,
Opvang van opwaartse druk mogelijk,
Kan worden gebruikt op hout of beton,
Uitlijningsstrepen op de plaatjes vergemakkelijken het plaatsen,
Verf op verzoek.

Toepassing

Ondergrond

Beton ≥ C20/25,
Massief of gelijmd gelamineerd hout ≥ C24.

Gebruik

Kolommen op ondergrond,
Kolomvoeten.

OSP

Technische gegevens

Afmetingen

Algemene productbeschrijving

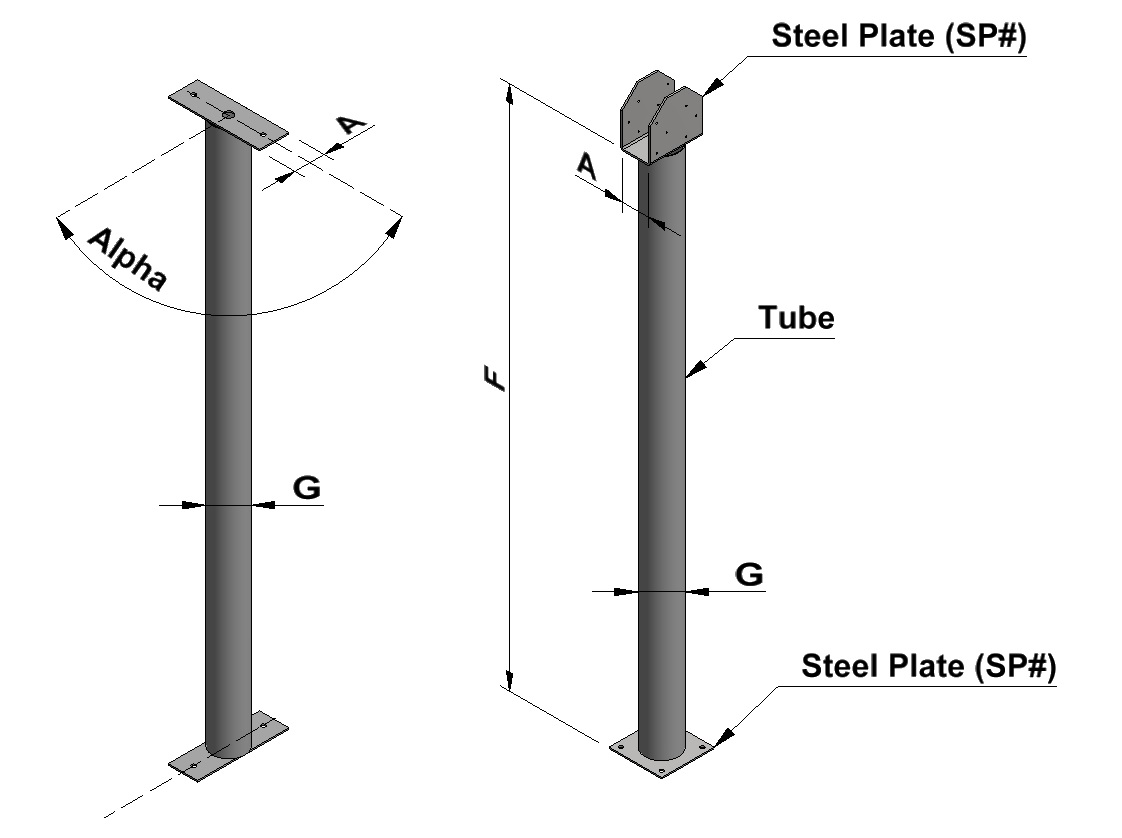

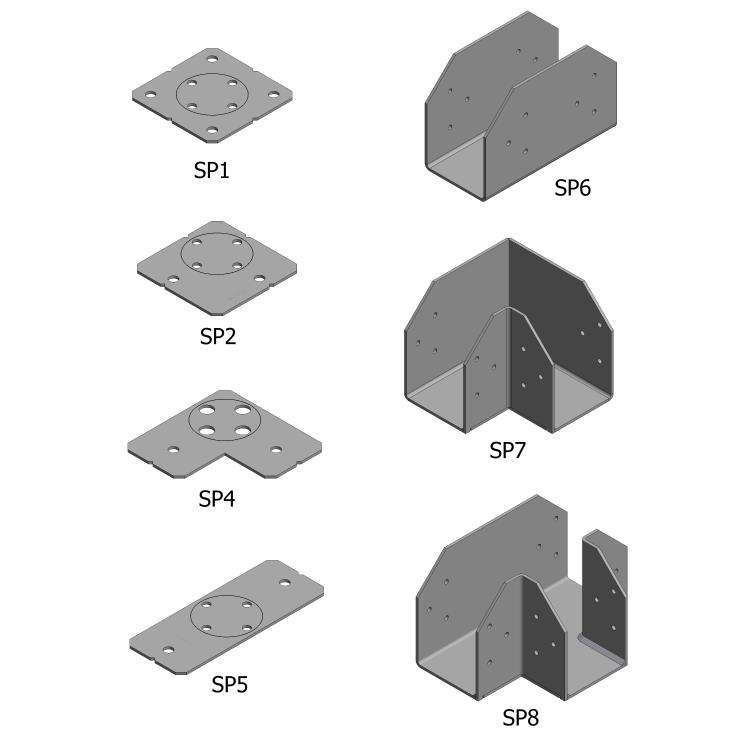

De kolom OSP is de combinatie van een buis en aan elk uiteinde aangelaste plaatjes, uitgekozen uit 7 verschillende instelbare plaatjes. De beschikbare instellingen van buis en plaatjes staan hieronder beschreven.

Op de onderstaande tabellen komt de karakteristieke sterkte van een configuratie van OSP overeen met het minimum van de sterkten van de gekozen plaatjes. De controle van de buis en de lassen is in die sterkten inbegrepen. Dit product kan worden bevestigd op beton en op hout voor het dragen van axiale belastingen (druk- of treksterkte).

Voor de plaatjes SP6, 7 en 8 waarvan de breedte A verschilt van die in de tabellen, moet de gebruiker kijken naar het minimum van de sterkten van de twee dichtstbije breedten.

De in deze tabellen aangegeven sterkten zijn karakteristieke sterkten in de zin van EN1995-1-1 en moeten worden vermenigvuldigd met de factor kmod en gedeeld door γm.

* De druksterkte is haaks op de houtvezel, voor een klasse C24 of hoger.

** Voor plaatjes SP6, SP7 of SP8 moet de treksterkte haaks op de houtvezel door de gebruiker worden gecontroleerd.

*** De sterkte van de verankeringen moet door de gebruiker worden gecontroleerd.

De druksterkten haaks op de houtvezel R1.k gelden alleen als er zich geen geconcentreerde belasting op een afstand van minder dan 2h bevindt, waarbij h de hoogte van de balk voorstelt. De druksterkten haaks op de houtvezel R1.k kunnen worden vermenigvuldigd met 1,16 als gelijmd gelamineerd hout wordt gebruikt.

Buis diameter

Referentie	Mål [mm]
	Afmetingen van de elementen
	Ø tube	H	Dikte
Tube-89-3	88.9	100-3000	3
Tube-102-3	101.6	100-3000	3
Tube-114-3	114.3	100-3000	3
Tube-140-3	139.7	100-3000	3

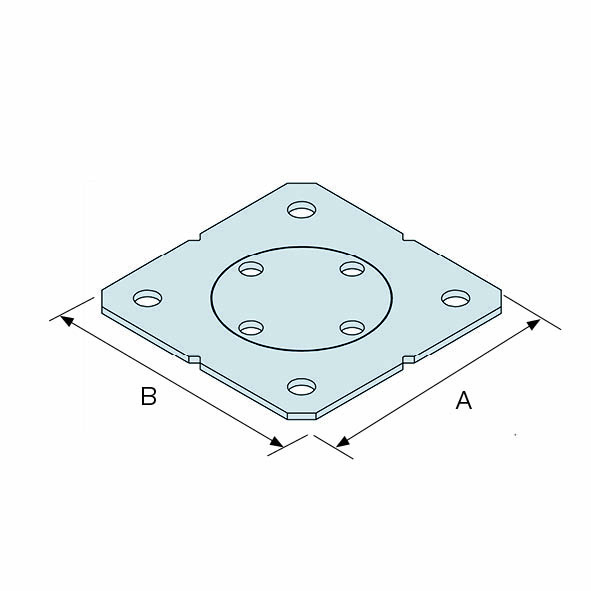

SP1 Afmetingen

Referentie	Mål [mm]						Bevestigingen
	Afmetingen van de elementen				Aanverwante buis diam. G	Boorgaten plaatje	Op hout		Op beton
	A	B	C	Dikte	Aanverwante buis diam. G	Boorgaten plaatje	Aantal	Typ	Aantal	Typ
SP1/Ø89	150	150	-	4	89	4 Ø14	4	Ø12	4	Ø12
SP1/Ø102	160	160	-	4	102	4 Ø14	4	Ø12	4	Ø12
SP1/Ø114	180	180	-	4	114	4 Ø14	4	Ø12	4	Ø12
SP1/Ø140	200	200	-	4	140	4 Ø14	4	Ø12	4	Ø12

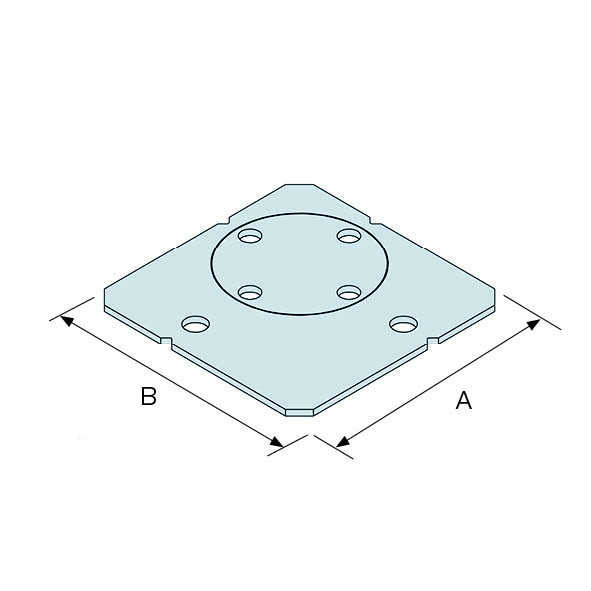

SP2 Afmetingen

Referentie	Mål [mm]						Bevestigingen
	Afmetingen van de elementen				Aanverwante buis diam. G	Boorgaten plaatje	Op hout		Op beton
	A	B	C	Dikte	Aanverwante buis diam. G	Boorgaten plaatje	Aantal	Typ	Aantal	Typ
SP2/Ø89	150	150	-	4	89	2 Ø14	2	Ø12	2	Ø12
SP2/Ø102	160	160	-	4	102	2 Ø14	2	Ø12	2	Ø12
SP2/Ø114	180	180	-	4	114	2 Ø14	2	Ø12	2	Ø12
SP2/Ø140	180	180	-	4	140	2 Ø14	2	Ø12	2	Ø12

SP3 Afmetingen

Referentie	Mål [mm]						Bevestigingen
	Afmetingen van de elementen				Aanverwante buis diam. G	Boorgaten plaatje	Op hout		Op beton
	A	B	C	Dikte	Aanverwante buis diam. G	Boorgaten plaatje	Aantal	Typ	Aantal	Typ
SP3/Ø89	150	150	-	4	89	3 Ø14	3	Ø12	3	Ø12
SP3/Ø102	160	160	-	4	102	3 Ø14	3	Ø12	3	Ø12
SP3/Ø114	180	180	-	4	114	3 Ø14	3	Ø12	3	Ø12
SP3/Ø140	180	180	-	4	140	3 Ø14	3	Ø12	3	Ø12

SP4 Afmetingen

Referentie	Mål [mm]						Bevestigingen
	Afmetingen van de elementen				Aanverwante buis diam. G	Boorgaten plaatje	Op hout		Op beton
	A	B	C	Dikte	Aanverwante buis diam. G	Boorgaten plaatje	Aantal	Typ	Aantal	Typ
SP4/Ø89/80	80	160	-	4	89	2 Ø12	2	Ø10	2	Ø10
SP4/Ø89/90	90	170	-	4	89	2 Ø12	2	Ø10	2	Ø10
SP4/Ø89/100	100	180	-	4	89	2 Ø14	2	Ø12	2	Ø12
SP4/Ø89/120	120	200	-	4	89	2 Ø14	2	Ø12	2	Ø12
SP4/Ø102/90	90	170	-	4	102	2 Ø12	2	Ø10	2	Ø10
SP4/Ø102/100	100	180	-	4	102	2 Ø14	2	Ø12	2	Ø12
SP4/Ø102/120	120	200	-	4	102	2 Ø14	2	Ø12	2	Ø12
SP4/Ø114/100	100	180	-	4	114	2 Ø14	2	Ø12	2	Ø12
SP4/Ø114/120	120	200	-	4	114	2 Ø14	2	Ø12	2	Ø12
SP4/Ø114/140	140	220	-	4	114	2 Ø18	2	Ø16	2	Ø16
SP4/Ø114/150	150	230	-	4	114	2 Ø18	2	Ø16	2	Ø16
SP4/Ø140/120	120	200	-	4	140	2 Ø14	2	Ø12	2	Ø12
SP4/Ø140/140	140	220	-	4	140	2 Ø18	2	Ø16	2	Ø16
SP4/Ø140/150	150	230	-	4	140	2 Ø18	2	Ø16	2	Ø16

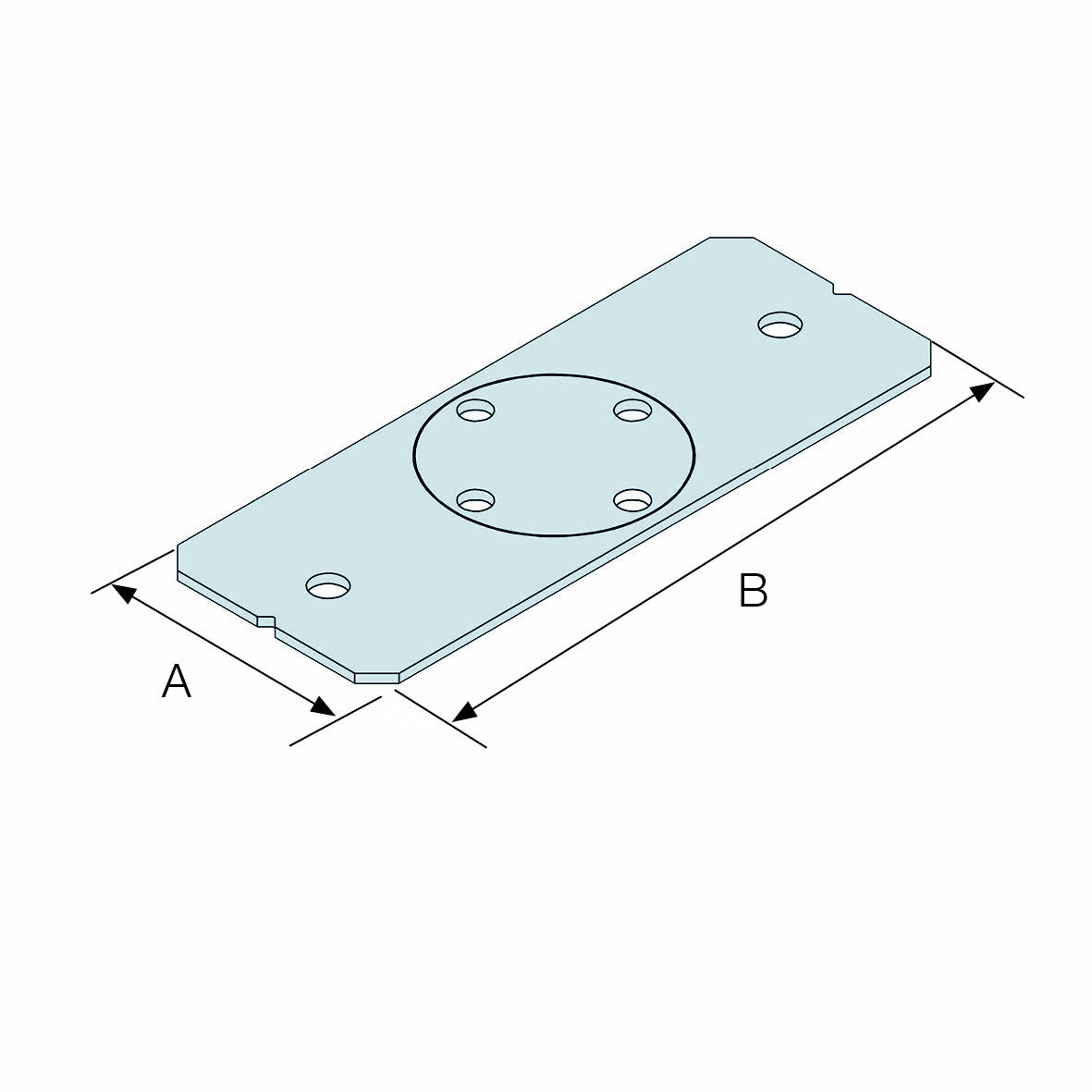

SP5 Afmetingen

Referentie	Mål [mm]						Bevestigingen
	Afmetingen van de elementen				Aanverwante buis diam. G	Boorgaten plaatje	Op hout		Op beton
	A	B	C	Dikte	Aanverwante buis diam. G	Boorgaten plaatje	Aantal	Typ	Aantal	Typ
SP5/Ø89/80	80	240	-	4	89	2 Ø12	2	Ø10	2	Ø10
SP5/Ø89/90	90	250	-	4	89	2 Ø12	2	Ø10	2	Ø10
SP5/Ø89/100	100	260	-	4	89	2 Ø14	2	Ø12	2	Ø12
SP5/Ø89/120	120	280	-	4	89	2 Ø14	2	Ø12	2	Ø12
SP5/Ø102/80	80	240	-	4	102	2 Ø12	2	Ø10	2	Ø10
SP5/Ø102/90	90	250	-	4	102	2 Ø12	2	Ø10	2	Ø10
SP5/Ø102/100	100	260	-	4	102	2 Ø14	2	Ø12	2	Ø12
SP5/Ø102/120	120	280	-	4	102	2 Ø14	2	Ø12	2	Ø12
SP5/Ø114/90	90	250	-	4	114	2 Ø12	2	Ø10	2	Ø10
SP5/Ø114/100	100	260	-	4	114	2 Ø14	2	Ø12	2	Ø12
SP5/Ø114/120	120	280	-	4	114	2 Ø14	2	Ø12	2	Ø12
SP5/Ø114/140	140	300	-	4	114	2 Ø18	2	Ø16	2	Ø16
SP5/Ø114/150	150	310	-	4	114	2 Ø18	2	Ø16	2	Ø16
SP5/Ø140/120	120	280	-	4	140	2 Ø14	2	Ø12	2	Ø12
SP5/Ø140/140	140	300	-	4	140	2 Ø18	2	Ø16	2	Ø16
SP5/Ø140/150	150	310	-	4	140	2 Ø18	2	Ø16	2	Ø16

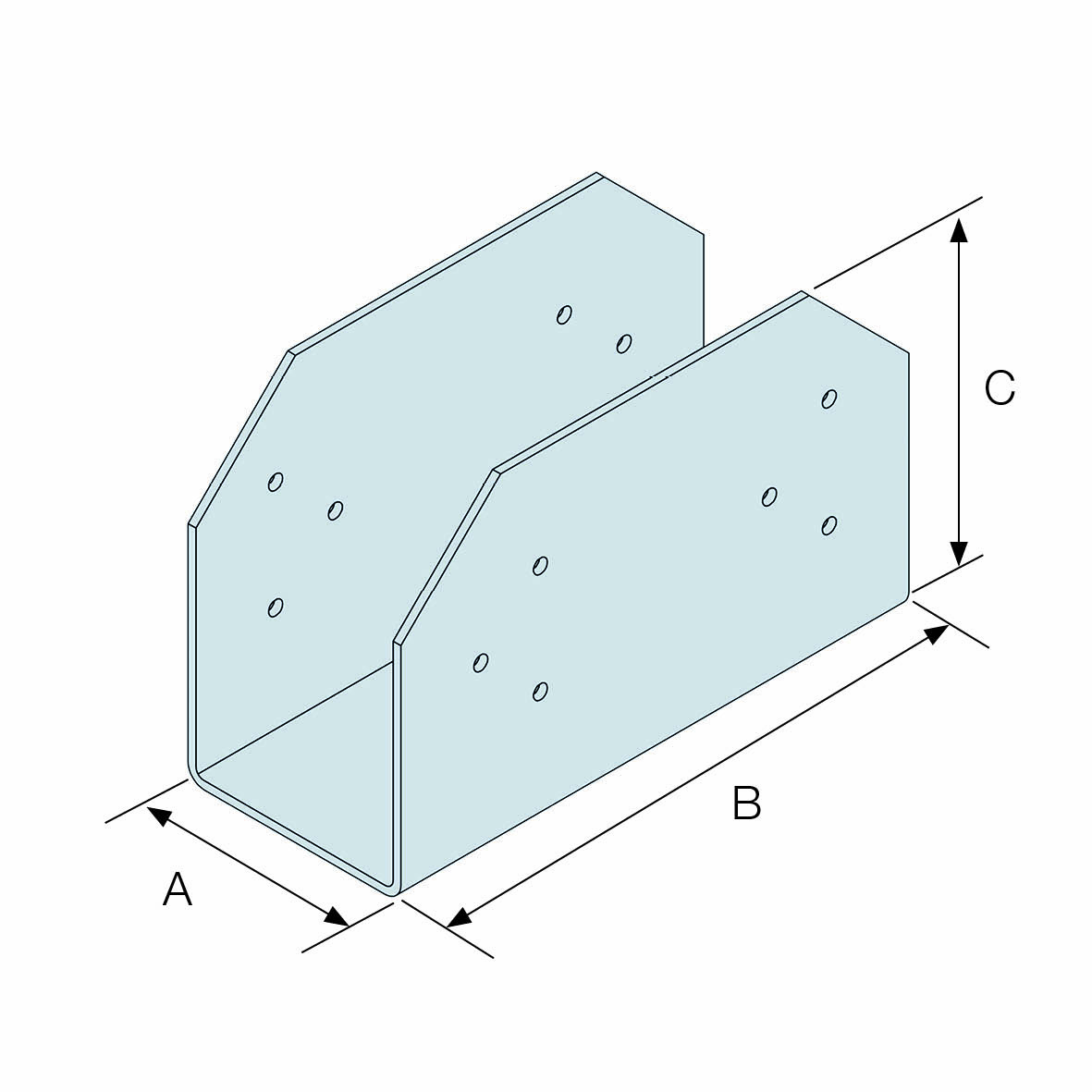

SP6 Afmetingen

Referentie	Mål [mm]							Bevestigingen
	Afmetingen van de elementen				Aanverwante buis diam. G	Boorgaten plaatje	Plate holes 2	Op hout			Op beton
	A	B	C	Dikte	Aanverwante buis diam. G	Boorgaten plaatje	Plate holes 2	Aantal	Typ	Type 2	Aantal	Typ
SP6/Ø89/75-90	75 - 90	230	195 - A/2	4	89	12 Ø7	12 Ø9.5	12	Ø6x50	Ø8x40	-	-
SP6/Ø89/91-115	91 - 115	255	207,5 - A/2	4	89	12 Ø7	12 Ø9.5	12	Ø6x50	Ø8x40	-	-
SP6/Ø89/116-129	116 - 129	282	221 - A/2	4	89	12 Ø7	12 Ø9.5	12	Ø6x50	Ø8x40	-	-
SP6/Ø102/75-90	75 - 90	230	195 - A/2	4	102	12 Ø7	12 Ø9.5	12	Ø6x50	Ø8x40	-	-
SP6/Ø102/91-115	91 - 115	255	207,5 - A/2	4	102	12 Ø7	12 Ø9.5	12	Ø6x50	Ø8x40	-	-
SP6/Ø102/116-142	116 - 142	282	221 - A/2	4	102	12 Ø7	12 Ø9.5	12	Ø6x50	Ø8x40	-	-
SP6/Ø114/91-115	91 - 115	255	207,5 - A/2	4	114	12 Ø7	12 Ø9.5	12	Ø6x50	Ø8x40	-	-
SP6/Ø114/116-142	116 - 142	282	221 - A/2	4	114	12 Ø7	12 Ø9.5	12	Ø6x50	Ø8x40	-	-
SP6/Ø140/116-142	116 - 142	282	221 - A/2	4	140	12 Ø7	12 Ø9.5	12	Ø6x50	Ø8x40	-	-

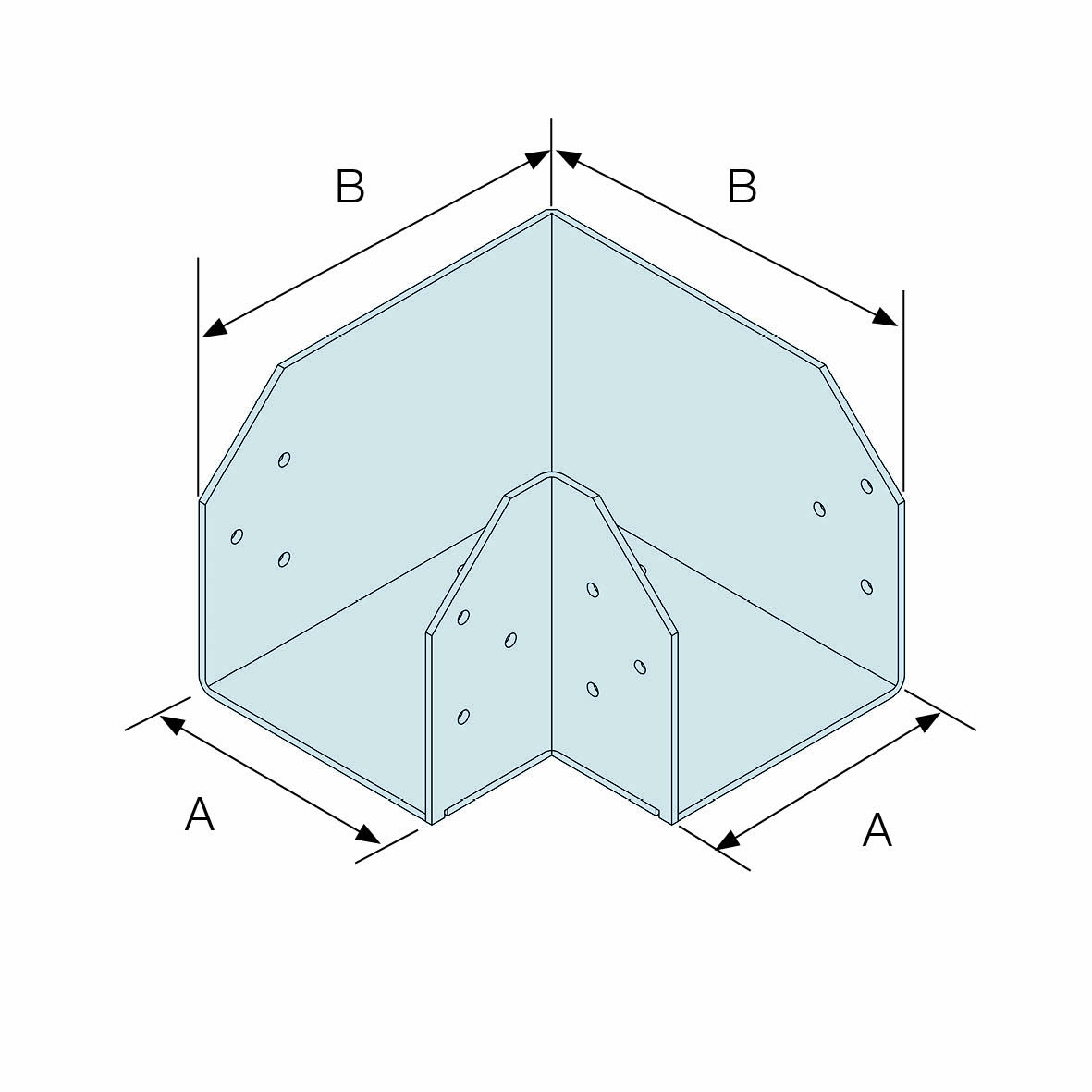

SP7 Afmetingen

Referentie	Mål [mm]							Bevestigingen
	Afmetingen van de elementen				Aanverwante buis diam. G	Boorgaten plaatje	Plate holes 2	Op hout			Op beton
	A	B	C	Dikte	Aanverwante buis diam. G	Boorgaten plaatje	Plate holes 2	Aantal	Typ	Type 2	Aantal	Typ
SP7/Ø89/75-114	75-114	A + 84	150	4	89	12 Ø7	12 Ø9.5	12	Ø6x50	Ø8x40	-	-
SP7/Ø89/115-129	115-129	A + 84	150	4	89	12 Ø7	12 Ø9.5	12	Ø6x50	Ø8x40	-	-
SP7/Ø89/75-79	75-79	A + 84	150	4	89	12 Ø7	12 Ø9.5	12	Ø6x50	Ø8x40	-	-
SP7/Ø89/80-89	80-89	A + 84	150	4	89	12 Ø7	12 Ø9.5	12	Ø6x50	Ø8x40	-	-
SP7/Ø89/90-99	90-99	A + 84	150	4	89	12 Ø7	12 Ø9.5	12	Ø6x50	Ø8x40	-	-
SP7/Ø89/100-114	100-114	A + 84	150	4	89	12 Ø7	12 Ø9.5	12	Ø6x50	Ø8x40	-	-
SP7/Ø89/115-119	115-119	A + 84	150	4	89	12 Ø7	12 Ø9.5	12	Ø6x50	Ø8x40	-	-
SP7/Ø89/120-129	120-129	A + 84	150	4	89	12 Ø7	12 Ø9.5	12	Ø6x50	Ø8x40	-	-
SP7/Ø102/90-99	90-99	A + 84	150	4	102	12 Ø7	12 Ø9.5	12	Ø6x50	Ø8x40	-	-
SP7/Ø102/100-114	100-114	A + 84	150	4	102	12 Ø7	12 Ø9.5	12	Ø6x50	Ø8x40	-	-
SP7/Ø102/115-119	115-119	A + 84	150	4	102	12 Ø7	12 Ø9.5	12	Ø6x50	Ø8x40	-	-
SP7/Ø102/120-139	120-139	A + 84	150	4	102	12 Ø7	12 Ø9.5	12	Ø6x50	Ø8x40	-	-
SP7/Ø114/100-139	100-139	A + 84	150	4	114	12 Ø7	12 Ø9.5	12	Ø6x50	Ø8x40	-	-
SP7/Ø114/100-114	100-114	A + 84	150	4	114	12 Ø7	12 Ø9.5	12	Ø6x50	Ø8x40	-	-
SP7/Ø114/115-119	115-119	A + 84	150	4	114	12 Ø7	12 Ø9.5	12	Ø6x50	Ø8x40	-	-
SP7/Ø114/120-139	120-139	A + 84	150	4	114	12 Ø7	12 Ø9.5	12	Ø6x50	Ø8x40	-	-
SP7/Ø114/140-142	140-142	A + 84	150	4	114	12 Ø7	12 Ø9.5	12	Ø6x50	Ø8x40	-	-
SP7/Ø140/115-119	115-119	A + 84	150	4	140	12 Ø7	12 Ø9.5	12	Ø6x50	Ø8x40	-	-
SP7/Ø140/120-139	120-139	A + 84	150	4	140	12 Ø7	12 Ø9.5	12	Ø6x50	Ø8x40	-	-
SP7/Ø140/140-142	140-142	A + 84	150	4	140	12 Ø7	12 Ø9.5	12	Ø6x50	Ø8x40	-	-

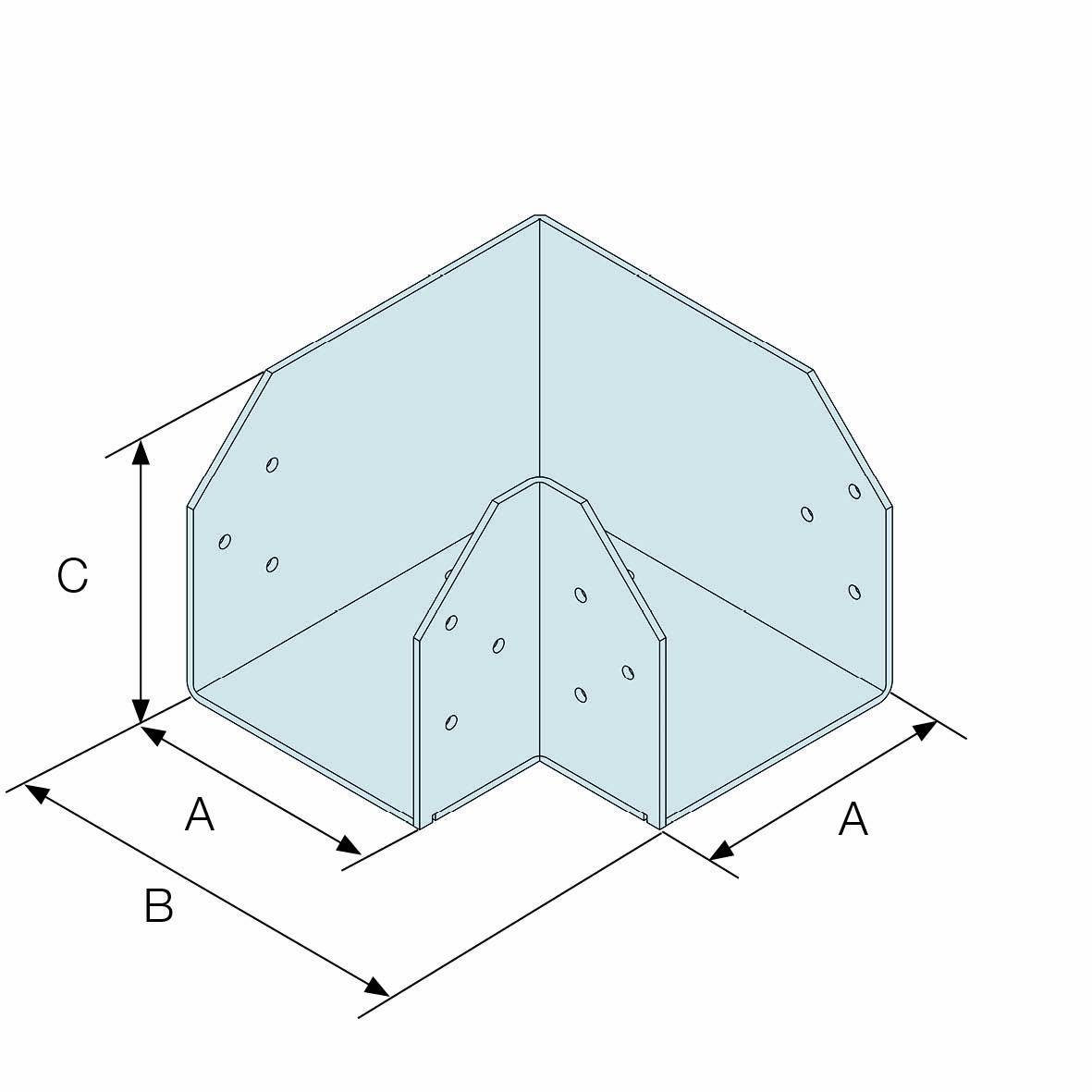

SP8 Afmetingen

Referentie	Mål [mm]							Bevestigingen
	Afmetingen van de elementen				Aanverwante buis diam. G	Boorgaten plaatje	Plate holes 2	Op hout			Op beton
	A	B	C	Dikte	Aanverwante buis diam. G	Boorgaten plaatje	Plate holes 2	Aantal	Typ	Type 2	Aantal	Typ
SP8/Ø89/75-114	75-114	A + 84	150	4	89	18 Ø7	18 Ø9.5	18	Ø6x50	Ø8x40	-	-
SP8/Ø89/115-129	115-129	A + 84	150	4	89	18 Ø7	18 Ø9.5	18	Ø6x50	Ø8x40	-	-
SP8/Ø89/75-79	75-79	A + 84	150	4	89	18 Ø7	18 Ø9.5	18	Ø6x50	Ø8x40	-	-
SP8/Ø89/80-89	80-89	A + 84	150	4	89	18 Ø7	18 Ø9.5	18	Ø6x50	Ø8x40	-	-
SP8/Ø89/90-99	90-99	A + 84	150	4	89	18 Ø7	18 Ø9.5	18	Ø6x50	Ø8x40	-	-
SP8/Ø89/100-114	100-114	A + 84	150	4	89	18 Ø7	18 Ø9.5	18	Ø6x50	Ø8x40	-	-
SP8/Ø89/115-119	115-119	A + 84	150	4	89	18 Ø7	18 Ø9.5	18	Ø6x50	Ø8x40	-	-
SP8/Ø89/120-129	120-129	A + 84	150	4	89	18 Ø7	18 Ø9.5	18	Ø6x50	Ø8x40	-	-
SP8/Ø102/80-89	80-89	A + 84	150	4	102	18 Ø7	18 Ø9.5	18	Ø6x50	Ø8x40	-	-
SP8/Ø102/90-99	90-99	A + 84	150	4	102	18 Ø7	18 Ø9.5	18	Ø6x50	Ø8x40	-	-
SP8/Ø102/100-114	100-114	A + 84	150	4	102	18 Ø7	18 Ø9.5	18	Ø6x50	Ø8x40	-	-
SP8/Ø102/115-119	115-119	A + 84	150	4	102	18 Ø7	18 Ø9.5	18	Ø6x50	Ø8x40	-	-
SP8/Ø102/120-139	120-139	A + 84	150	4	102	18 Ø7	18 Ø9.5	18	Ø6x50	Ø8x40	-	-
SP8/Ø114/100-114	100-114	A + 84	150	4	114	18 Ø7	18 Ø9.5	18	Ø6x50	Ø8x40	-	-
SP8/Ø114/115-119	115-119	A + 84	150	4	114	18 Ø7	18 Ø9.5	18	Ø6x50	Ø8x40	-	-
SP8/Ø114/120-139	120-139	A + 84	150	4	114	18 Ø7	18 Ø9.5	18	Ø6x50	Ø8x40	-	-
SP8/Ø114/140-142	140-142	A + 84	150	4	114	18 Ø7	18 Ø9.5	18	Ø6x50	Ø8x40	-	-
SP8/Ø140/115-119	115-119	A + 84	150	4	140	18 Ø7	18 Ø9.5	18	Ø6x50	Ø8x40	-	-
SP8/Ø140/120-139	120-139	A + 84	150	4	140	18 Ø7	18 Ø9.5	18	Ø6x50	Ø8x40	-	-
SP8/Ø140/140-142	140-142	A + 84	150	4	140	18 Ø7	18 Ø9.5	18	Ø6x50	Ø8x40	-	-

SP1 Karakteristieke waarden

Referentie	Aanverwante buis diam. G	R_1,k - Op hout* ,haaks op de houtvezels [kN]	R_1,k- Op hout, evenwijdig aan de houtvezels [kN]	R_1,k -Op beton [kN]	R_2,k-Op beton*** [kN]
SP1/Ø89	89	56.8	141.6	116.9	14.8
SP1/Ø102	102	66.4	196.6	132.7	14.7
SP1/Ø114	114	77.1	229.8	144.1	13.2
SP1/Ø140	140	97.2	309.6	174.2	13

SP2 Karakteristieke waarden

Referentie	Aanverwante buis diam. G	R_1,k - Op hout* ,haaks op de houtvezels [kN]	R_1,k- Op hout, evenwijdig aan de houtvezels [kN]	R_1,k -Op beton [kN]	R_2,k-Op beton*** [kN]
SP2/Ø89	89	27.3	-	93.9	10.7
SP2/Ø102	102	32.5	-	107.1	10.7
SP2/Ø114	114	36	-	115.9	10.1
SP2/Ø140	140	45.8	-	140.7	10.1

SP3 Karakteristieke waarden

Referentie	Aanverwante buis diam. G	R_1,k - Op hout* ,haaks op de houtvezels [kN]	R_1,k- Op hout, evenwijdig aan de houtvezels [kN]	R_1,k -Op beton [kN]	R_2,k-Op beton*** [kN]
SP3/Ø89	89	22.4	-	71.5	7.9
SP3/Ø102	102	26.9	-	81.5	7
SP3/Ø114	114	29.8	-	90.6	9.1
SP3/Ø140	140	38.4	-	111.3	10.5

SP4 Karakteristieke waarden

Referentie	Aanverwante buis diam. G	R_1,k - Op hout* ,haaks op de houtvezels [kN]	R_1,k- Op hout, evenwijdig aan de houtvezels [kN]	R_1,k -Op beton [kN]	R_2,k-Op beton*** [kN]
SP4/Ø89/80	89	52.3	-	64.2	4.1
SP4/Ø89/90	89	58.1	-	73.8	4.1
SP4/Ø89/100	89	64.3	-	82.2	4.5
SP4/Ø89/120	89	78.7	-	92.2	4.5
SP4/Ø102/90	102	60.6	-	73.4	4.6
SP4/Ø102/100	102	67.2	-	84.1	5.1
SP4/Ø102/120	102	80.9	-	100.8	5
SP4/Ø114/100	114	66.7	-	79.1	5.8
SP4/Ø114/120	114	80.2	-	100.8	5.6
SP4/Ø114/140	114	96.3	-	115.2	6.4
SP4/Ø114/150	114	104.4	-	116.6	6.2
SP4/Ø140/120	140	82.2	-	96.1	7.5
SP4/Ø140/140	140	99.7	-	121.4	8.3
SP4/Ø140/150	140	107.1	-	131.7	8

Total load bearing capacity is given, if two timber parts are connected with SP4 with equal contact area with the plate, then the load applied on each part shall not exceed 1/2 of the total load bearing capacity. If one timber part is only in contact on the overhang aisle of the plate then the load applied on this part shall not exceed 0.28 times the total load bearing capacity, the load applied on the other part in contact with the rest of the plate shall not exceed 0.72 times the total load bearing capacity.

SP5 Karakteristieke waarden

Referentie	Aanverwante buis diam. G	R_1,k - Op hout* ,haaks op de houtvezels [kN]	R_1,k- Op hout, evenwijdig aan de houtvezels [kN]	R_1,k -Op beton [kN]	R_2,k-Op beton*** [kN]
SP5/Ø89/80	89	43.3	106.9	64.2	4
SP5/Ø89/90	89	49.7	106.9	73.8	4.1
SP5/Ø89/100	89	56.1	141.6	82.2	4.5
SP5/Ø89/120	89	68.8	141.6	92.2	4.5
SP5/Ø102/80	102	43.7	107.4	61.7	4.6
SP5/Ø102/90	102	50.5	122.1	73.4	4.6
SP5/Ø102/100	102	57.3	122.1	84.1	5.1
SP5/Ø102/120	102	71	186.6	100.8	5
SP5/Ø114/90	114	48.7	120	67.2	5.4
SP5/Ø114/100	114	56	137.4	79.9	5.8
SP5/Ø114/120	114	70.7	137.4	101.6	5.6
SP5/Ø114/140	114	85.3	229.8	116	6.4
SP5/Ø114/150	114	92.6	229.8	117.4	6.2
SP5/Ø140/120	140	69.9	168	96.1	7.5
SP5/Ø140/140	140	86.4	168	121.4	8.3
SP5/Ø140/150	140	94.7	289.3	131.7	8

The capacities on timber perpendicular to the grain is valid if the plate is used as a intermediate support. For other configuration, please refer to ETA.

SP6 Karakteristieke waarden

Referentie	Aanverwante buis diam. G	R_1,k - Op hout* ,haaks op de houtvezels [kN]	R_1,k- Op hout, evenwijdig aan de houtvezels [kN]	R_2,k- Op hout** [kN]	R_2,k - On timber (fasteners Ø8) ** [kN]
SP6/Ø89/75-90	89	57.6	-	23.7	26.3
SP6/Ø89/91-115	89	70.1	-	23.7	26.3
SP6/Ø89/116-129	89	90.9	-	23.7	26.3
SP6/Ø102/75-90	102	59.2	-	23.7	26.3
SP6/Ø102/91-115	102	72.3	-	23.7	26.3
SP6/Ø102/116-142	102	94.3	-	23.7	26.3
SP6/Ø114/91-115	114	71.4	-	23.7	26.3
SP6/Ø114/116-142	114	94.6	-	23.7	26.3
SP6/Ø140/116-142	140	96.1	-	23.7	26.3

The capacities on timber perpendicular to the grain is valid if the plate is used as a intermediate support. For other configuration, please refer to ETA.

SP7 Karakteristieke waarden

Referentie	Aanverwante buis diam. G	R_1,k - Op hout* ,haaks op de houtvezels [kN]	R_1,k- Op hout, evenwijdig aan de houtvezels [kN]	R_2,k- Op hout** [kN]	R_2,k - On timber (fasteners Ø8) ** [kN]
SP7/Ø89/75-114	89	57.6	-	23.7	26.3
SP7/Ø89/115-129	89	90.9	-	23.7	26.3
SP7/Ø89/75-79	89	57.6	-	23.7	26.3
SP7/Ø89/80-89	89	61.8	-	23.7	26.3
SP7/Ø89/90-99	89	70.1	-	23.7	26.3
SP7/Ø89/100-114	89	78.4	-	23.7	26.3
SP7/Ø89/115-119	89	90.9	-	23.7	26.3
SP7/Ø89/120-129	89	95	-	23.7	26.3
SP7/Ø102/90-99	102	72.3	-	23.7	26.3
SP7/Ø102/100-114	102	81.1	-	23.7	26.3
SP7/Ø102/115-119	102	94.3	-	23.7	26.3
SP7/Ø102/120-139	102	98.7	-	23.7	26.3
SP7/Ø114/100-139	114	79.9	-	23.7	26.3
SP7/Ø114/100-114	114	79.9	-	23.7	26.3
SP7/Ø114/115-119	114	93.8	-	23.7	26.3
SP7/Ø114/120-139	114	98.4	-	23.7	26.3
SP7/Ø114/140-142	114	116.9	-	23.7	26.3
SP7/Ø140/115-119	140	96.1	-	23.7	26.3
SP7/Ø140/120-139	140	101.2	-	23.7	26.3
SP7/Ø140/140-142	140	121.6	-	23.7	26.3

Total load bearing capacity is given, if two timber parts are connected with SP7 with equal contact area with the plate, then the load applied on each part shall not exceed 1/2 of the total load bearing capacity. If one timber part is only in contact on the overhang aisle of the plate then the load applied on this part shall not exceed 0.3 times the total load bearing capacity, the load applied on the other part in contact with the rest of the plate shall not exceed 0.7 times the total load bearing capacity.

SP8 Karakteristieke waarden

Referentie	Aanverwante buis diam. G	R_1,k - Op hout* ,haaks op de houtvezels [kN]	R_1,k- Op hout, evenwijdig aan de houtvezels [kN]	R_2,k- Op hout** [kN]	R_2,k - On timber (fasteners Ø8) ** [kN]
SP8/Ø89/75-114	89	61.8	-	35.6	39.4
SP8/Ø89/115-129	89	81.5	-	35.6	39.4
SP8/Ø89/75-79	89	61.8	-	35.6	39.4
SP8/Ø89/80-89	89	63.7	-	35.6	39.4
SP8/Ø89/90-99	89	66.6	-	35.6	39.4
SP8/Ø89/100-114	89	70.8	-	35.6	39.4
SP8/Ø89/115-119	89	81.5	-	35.6	39.4
SP8/Ø89/120-129	89	85	-	35.6	39.4
SP8/Ø102/80-89	102	69.4	-	35.6	39.4
SP8/Ø102/90-99	102	73.1	-	35.6	39.4
SP8/Ø102/100-114	102	75.5	-	35.6	39.4
SP8/Ø102/115-119	102	81.5	-	35.6	39.4
SP8/Ø102/120-139	102	85	-	35.6	39.4
SP8/Ø114/100-114	114	82.7	-	35.6	39.4
SP8/Ø114/115-119	114	85.4	-	35.6	39.4
SP8/Ø114/120-139	114	85.7	-	35.6	39.4
SP8/Ø114/140-142	114	99.2	-	35.6	39.4
SP8/Ø140/115-119	140	101.8	-	35.6	39.4
SP8/Ø140/120-139	140	102.9	-	35.6	39.4
SP8/Ø140/140-142	140	104.3	-	35.6	39.4

Total load bearing capacity is given, if three timber parts are connected with SP8 with equal contact area with the plate, then the load applied on each part shall not exceed 1/3 of the total load bearing capacity. If two timber part are connected, and one goes through the connector, then for this element SP6 capacity can be considered

Installatie

Bevestigingen

Op beton (voor de plaatjes SP1 tot SP5) :

Chemische verankering :

Gebruiksklasse 1 of 2: hars AT-HP en draadstang LMAS (M10, M12 of M16),
Gebruiksklasse 3: hars AT-HP en draadstang LMAS (M10, M12 of M16) A4.

Mechanische verankering :

Gebruiksklasse 1 of 2 : WA (M10, M12 of M16) of FM-753 CRACK 3DG (M10, M12 of M16) (-FMC onder aardbevingsbestendig voorschrift),
Gebruiksklasse 3 : FM-753 A4 (M10 of M12)

Op hout (voor plaatjes SP6, SP7 en SP8) :

Gebruiksklasse 1 of 2 : Houtdraadbout diameter 6 of 6,4 x 50,
Gebruiksklasse 3 : Rvs houtdraadbout diameter 6 of 6,4 x 50.

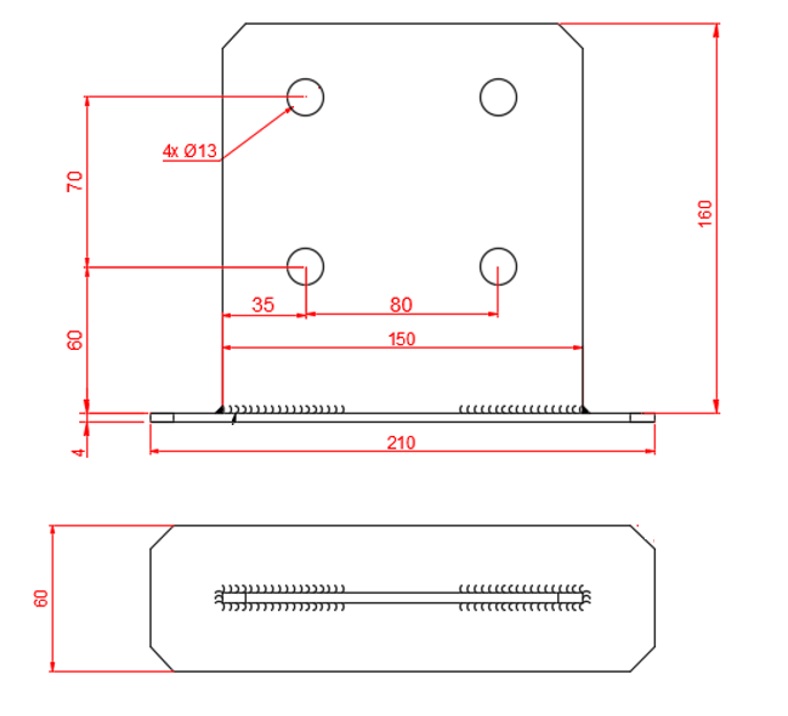

SP9 dimensions for predrilling

Certificering

Prestatieverklaring: DoP

nl-dop-e07-0285-07.pdf (118.38 KB)

2020-05-18

nl-dop-e07-0285-06.pdf (118.55 KB)

2019-05-23

nl-dop-e07-0285-issue-5.pdf (116.54 KB)

2018-07-03

nl-dop-e07-0285-issue-4.pdf (116.6 KB)

2013-04-30

nl-dop-e07-0285.pdf (77.72 KB)

Europese technische goedkeuring: ETA

eta-07-0285-2021-12-09.pdf (8.11 MB)

2018-06-12

eta070285-sst-pb-hd-r6-2018.pdf (8.84 MB)

Selecteer een van onze websites

Verbindingen hout

Nagels en schroeven

Verankeringen

Quik Drive®

Product Details

Afbeeldingen

Kenmerken

Materiaal

Voordelen

Toepassing

Ondergrond

Gebruik

Technische gegevens

Afmetingen

Algemene productbeschrijving

Buis diameter

SP1 Afmetingen

SP2 Afmetingen

SP3 Afmetingen

SP4 Afmetingen

SP5 Afmetingen

SP6 Afmetingen

SP7 Afmetingen

SP8 Afmetingen

SP1 Karakteristieke waarden

SP2 Karakteristieke waarden

SP3 Karakteristieke waarden

SP4 Karakteristieke waarden

SP5 Karakteristieke waarden

SP6 Karakteristieke waarden

SP7 Karakteristieke waarden

SP8 Karakteristieke waarden

Installatie

Installatie

Bevestigingen

Certificering

Prestatieverklaring: DoP

Europese technische goedkeuring: ETA

Verwante producten

Doorsteekanker

Houtdraadbout

Schroef stalen verbinder op hout

Seismisch doorsteekanker

Doorsteekanker optie 7 - Rvs A4

Over Simpson Strong-Tie®

Simpson Strong-Tie Frankrijk

Telefoon

Fax

E-Mail

Website

Copyright (nl-NL)
