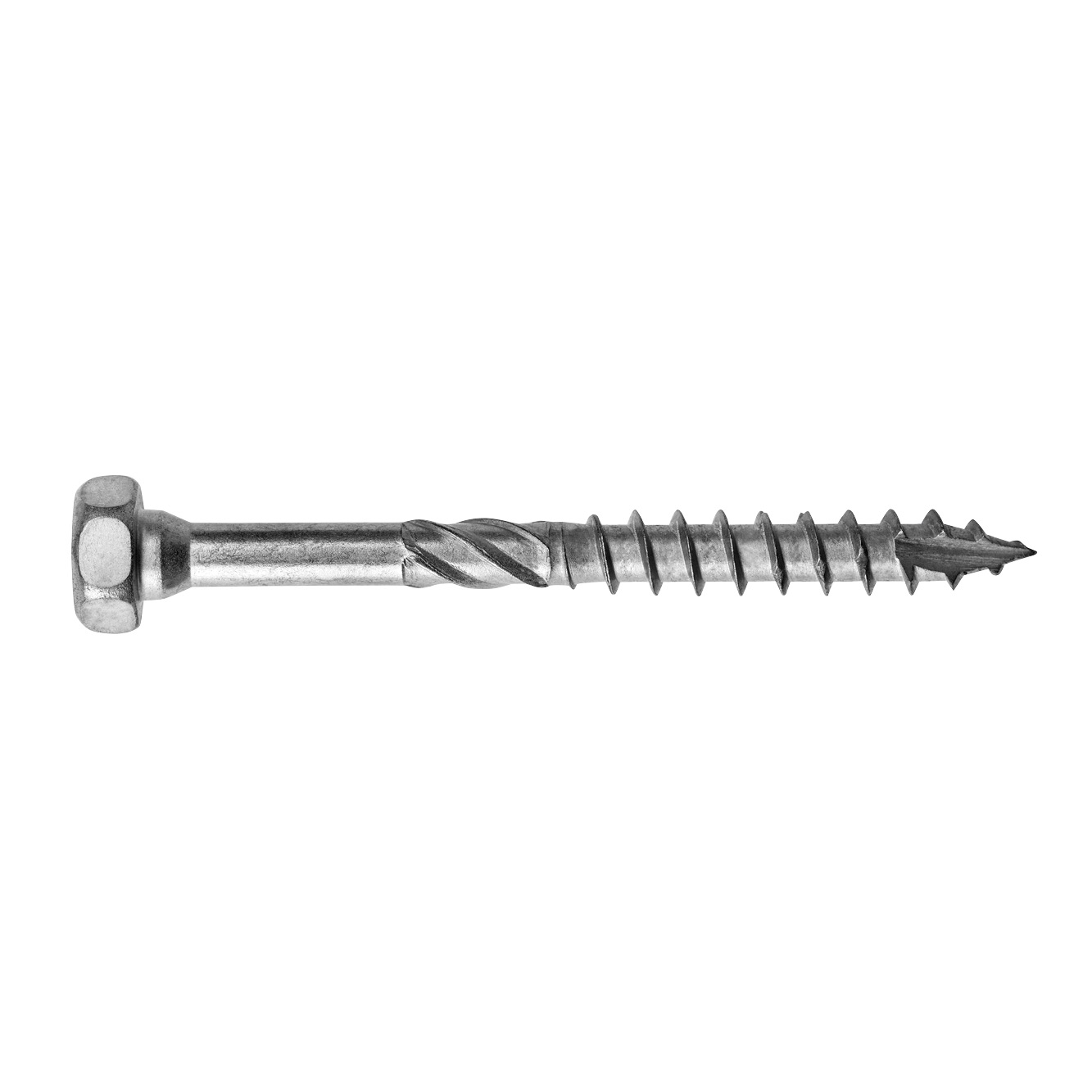

SSH

Schroef stalen verbinder op hout

De houten schroef SSH is kort en met grote diameter, ideaal voor de bevestiging van verbinders aan houten elementen in binnen- of buitenomgeving. Ze kan worden geïnstalleerd in de gaten die gewoonlijk voorzien zijn voor verankeringen en levert een aanzienlijke tijdwinst op bij de plaatsing in vergelijking met traditionele vernageling.

CE-Markering
ETA
Impreg® +
Buiten

Product Details

Afbeeldingen

Hijsen en transporteren van panelen

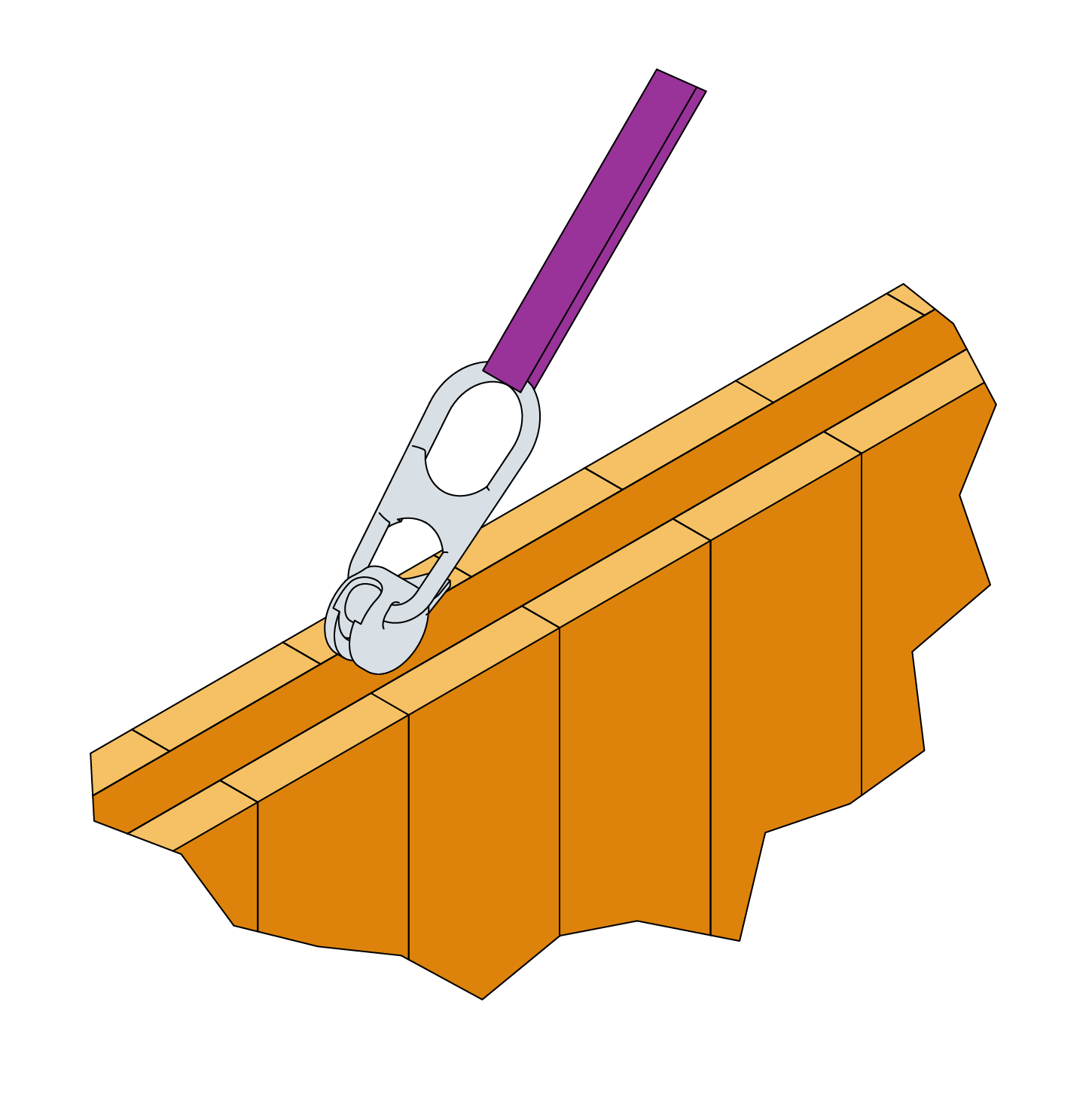

Hijsen en transporteren van panelen met haak en SSH-schroef

Kenmerken

Materiaal

  • Impreg®+ coating (equivalent aan verzinkt staal 55 µm).

Voordelen

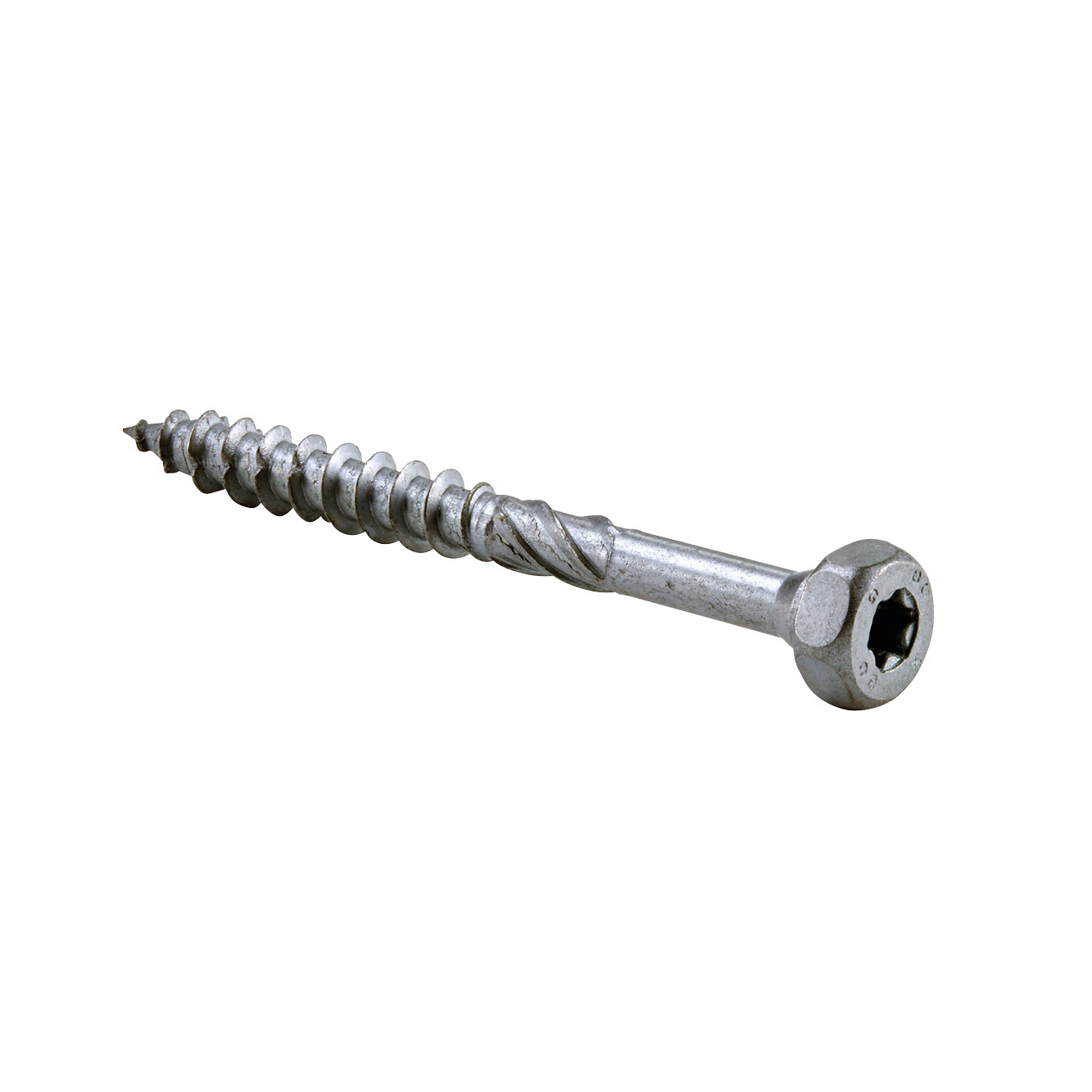

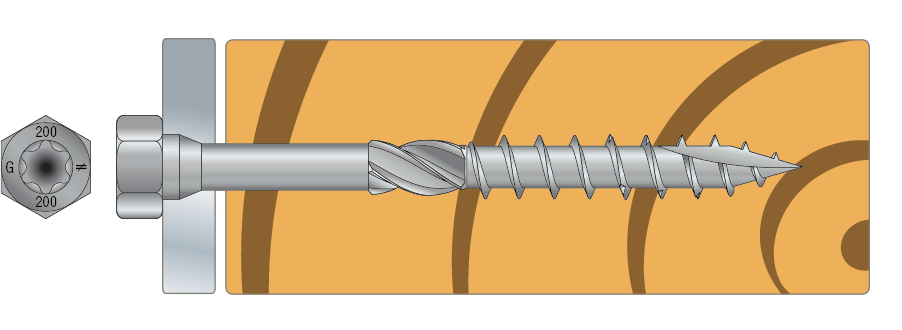

  • Zeskantkop: de brede kop zorgt voor een perfecte bevestiging van de staalplaat op hout,
  • Dubbele kegel onder kop: helpt de schroef te centreren in het boorgat,
  • Ruimer: vermindert de wrijving, vergemakkelijkt de indringing en spaart uw machines en accessoires,
  • Asymmetrische schroefdraad: lager inschroefdraaimoment en hoge uittreksterkte voor een betere stofafvoer,
  • Punt met gekartelde schroefdraad: betere schroefaanzet.

Toepassing

Ondergrond

  • Hout

Gebruik

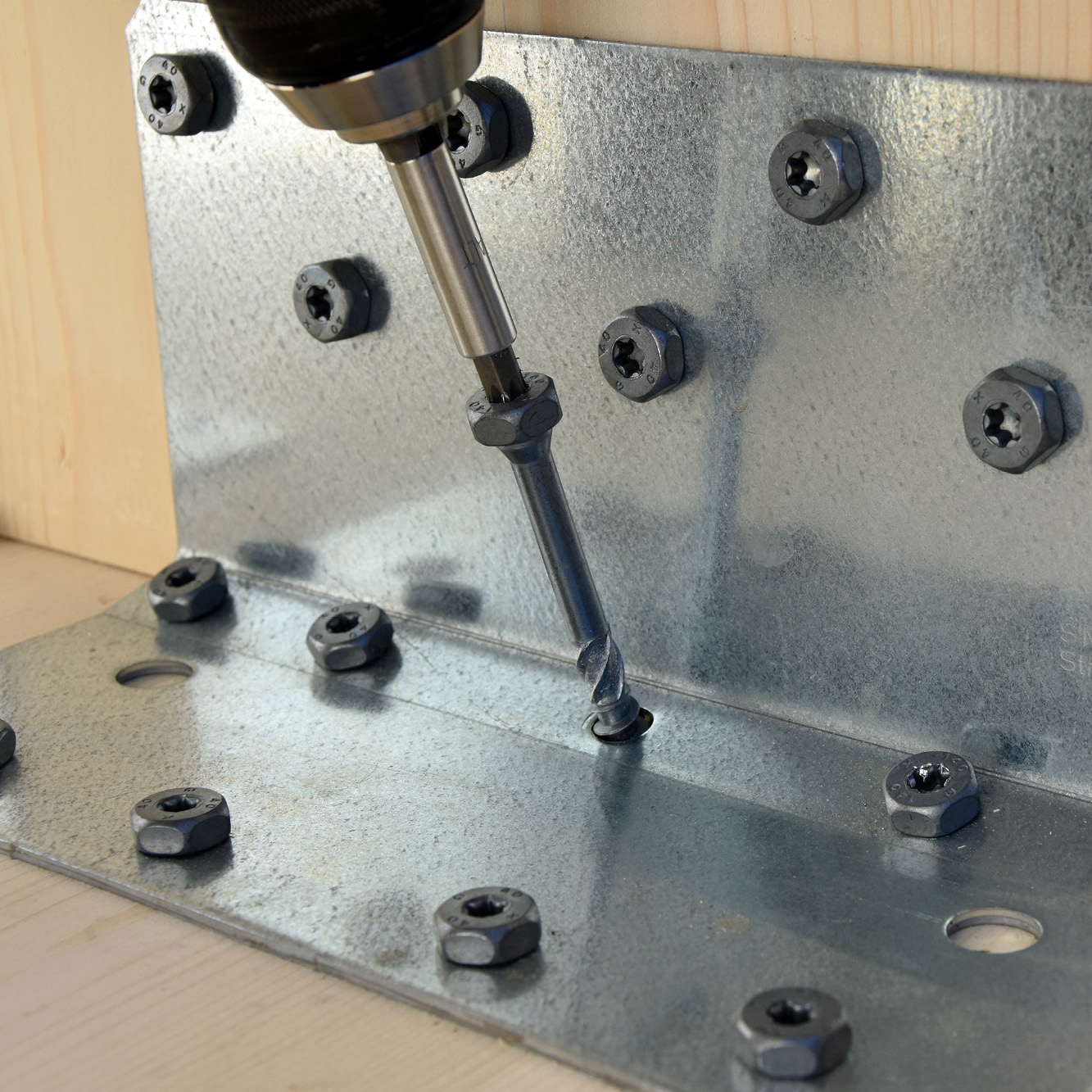

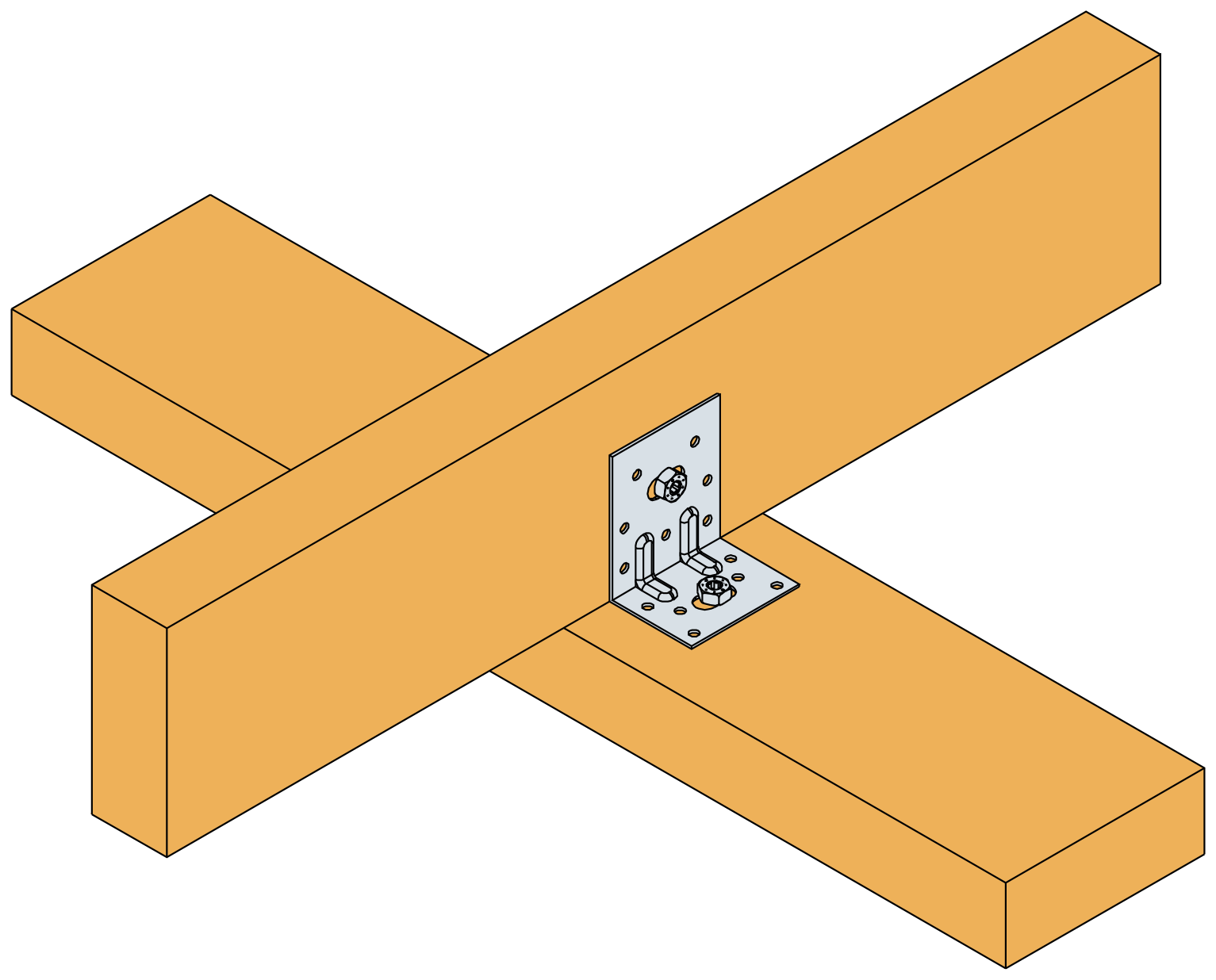

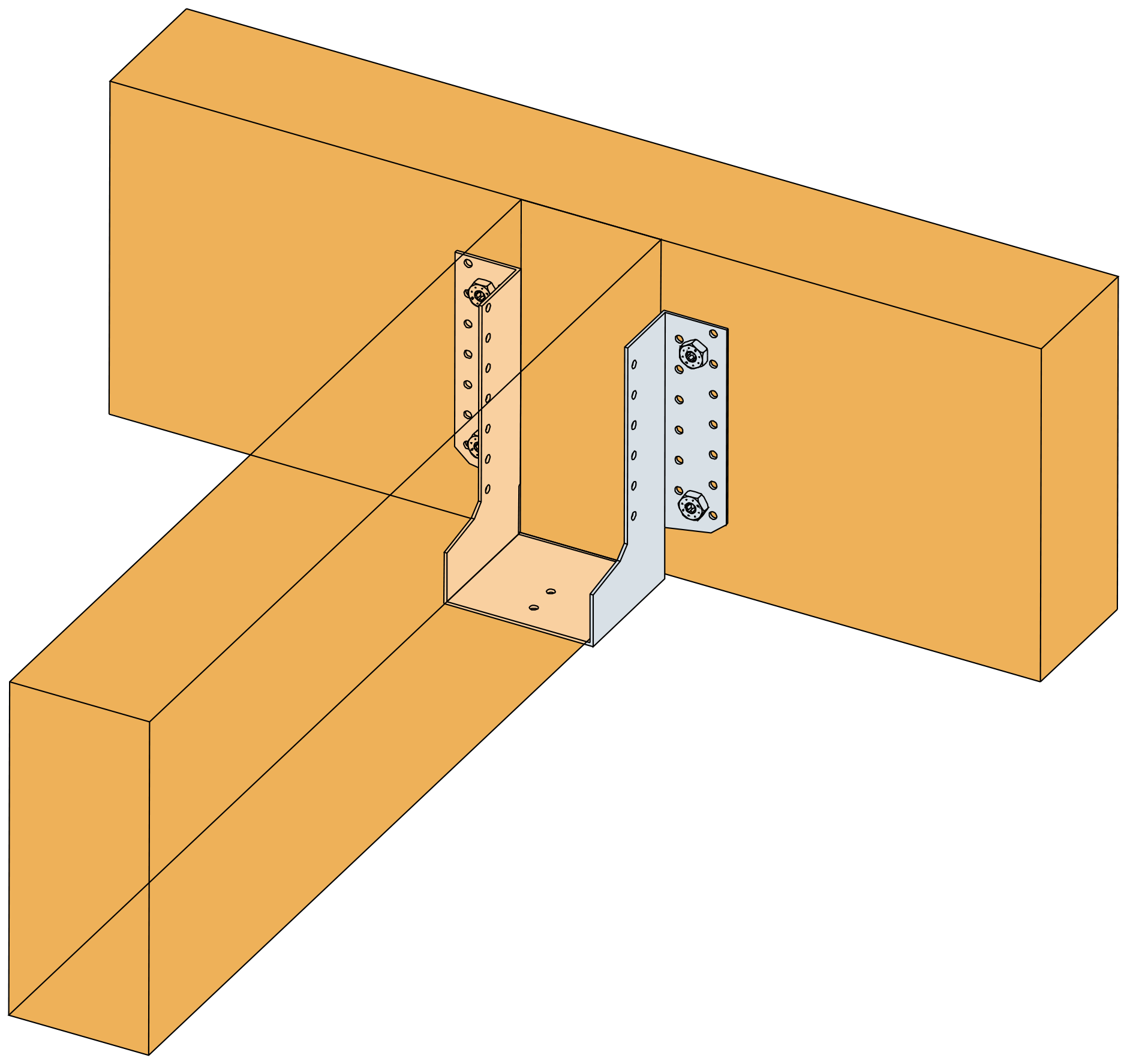

  • Verbindingen staal op hout,
  • Verbindingen hout op massief hout, gelijmd gelamineerd hout, CLT, paneel op basis van hout,
  • Hijsen en transporteren van houten elementen (houtenconstructies, CLT-panelen, CLT-vloeren, balken enz...)...

Technische gegevens

Afmetingen

Product dimensions

Referentie Artikelcode DB nr. NOBB nr. Fastener dimensions [mm] Box Quantity Stocked in UK
d l dh ht duh d1 lg bit Thread

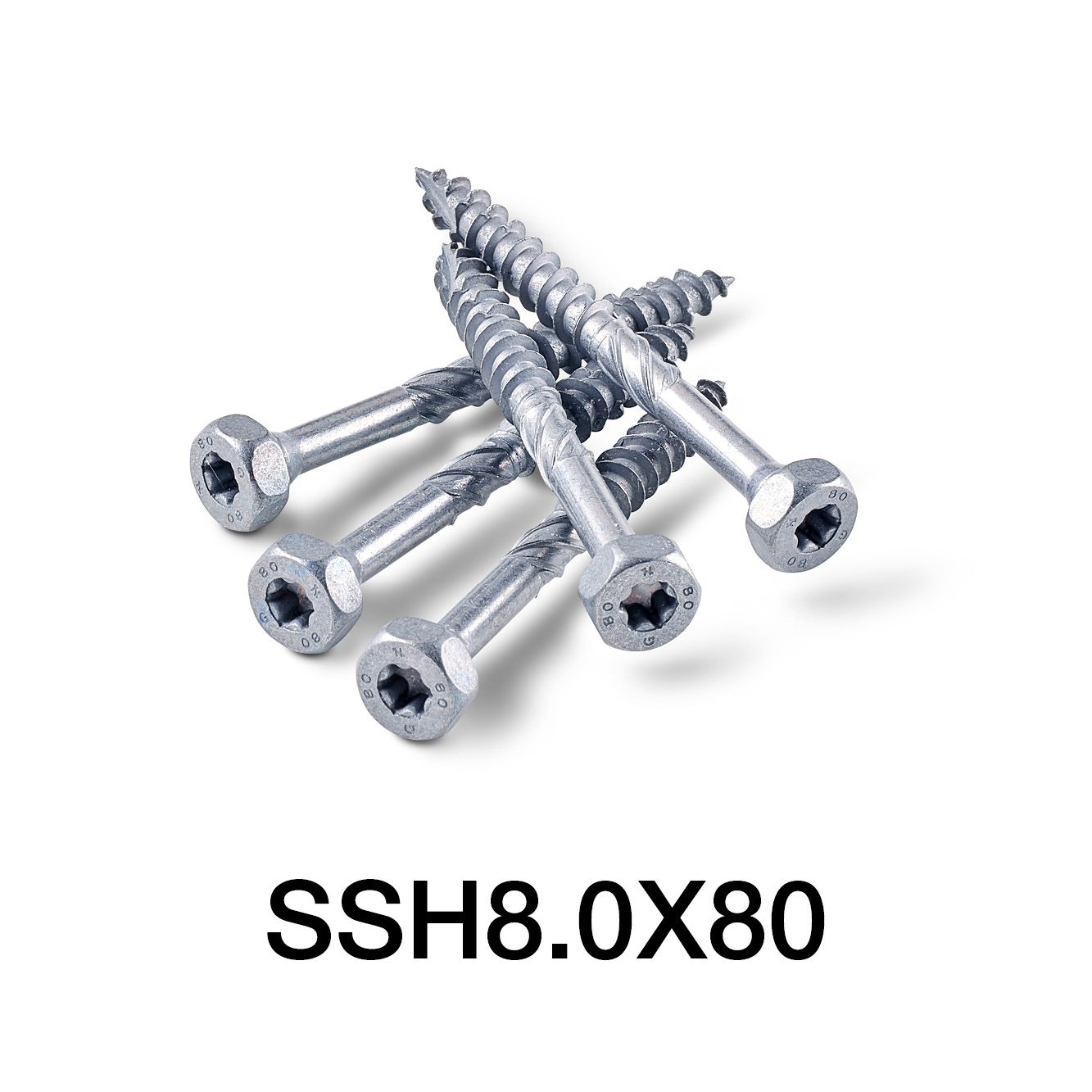

SSH6.0X4075128205450255520405640104.756.13.723T-30PT100-
SSH6.0X5075129205450355520413650104.756.13.733T-30PT100-
SSH6.0X6075130205450455520424660104.756.13.742T-30PT100Yes
SSH6.0X7575131205450555520432675104.756.13.742T-30PTM100-
SSH6.0X9075132205450655520443690104.756.13.742T-30PTM100Yes
SSH6.0X120751332054507555204586120104.756.13.775T-30PTM100-
SSH8.0X4075134205450855520806840135.758.25.132T-40FT50-
SSH8.0X5075135205450955520462850135.758.25.142T-40FT50-
SSH8.0X6075136205451055520477860135.758.25.142T-40PT50Yes
SSH8.0X8075137205451155520481880135.758.25.142T-40PTM50-
SSH8.0X9075138205451255520496890135.758.25.142T-40PTM50Yes
SSH8.0X100751392054513555208148100135.758.25.155T-40PTM50-
SSH8.0X120751402054514555205008120135.758.25.185T-40PTM50-
SSH8.0X140751412054515555205158140135.758.25.185T-40PTM50-
SSH8.0X160751422054516555205268160135.758.25.1110T-40PTM50-
SSH8.0X180751432054517555205348180135.758.25.1110T-40PTM50-
SSH8.0X200751442054518555205458200135.758.25.1110T-40PTM50-
SSH8.0X240751452054519555205538240135.758.25.1110T-40PTM50-
SSH8.0X260751462054520555205648260135.758.25.1110T-40PTM50-
SSH8.0X280751472054521555205728280135.758.25.1110T-40PTM50-
SSH8.0X300751482054522555205838300135.758.25.1110T-40PTM50-
SSH10.0X4075149205452355520825104015610.26.232T-40FT50Yes
SSH10.0X5075150205452455520897105015610.26.242T-40FT50-
SSH10.0X6075151205452555520598106015610.26.242T-40PT50-
SSH10.0X8075152205452655520602108015610.26.242T-40PTM50Yes
SSH10.0X9075153205452755520617109015610.26.242T-40PTM50-
SSH10.0X100751542054528555208331010015610.26.255T-40PTM50-
SSH10.0X120751552054529555208441012015610.26.285T-40PTM50Yes
SSH10.0X140751562054530555208521014015610.26.285T-40PTM50-
SSH10.0X160751572054531555208631016015610.26.2110T-40PTM50-
SSH10.0X180751582054532555208781018015610.26.2110T-40PTM50Yes
SSH10.0X200751592054533555206211020015610.26.2110T-40PTM50-
SSH10.0X240751602054534555206361024015610.26.2125T-40PTM50Yes
SSH10.0X280751612054535555206401028015610.26.2125T-40PTM50-
SSH12.0X60751622054536555206551260176.2512.26.748T-40FT25Yes
SSH12.0X80751632054537555206661280176.2512.26.748T-40PTM25Yes
SSH12.0X90751642054538555206741290176.2512.26.748T-40PTM25-
SSH12.0X1007516520545395552068512100176.2512.26.755T-40PTM25-
SSH12.0X1207516620545405552069312120176.2512.26.785T-40PTM25-
SSH12.0X1407516720545415552070412140176.2512.26.785T-40PTM25-
SSH12.0X1607516820545425552071212160176.2512.26.7110T-40PTM25Yes
SSH12.0X1807516920545435552072312180176.2512.26.7110T-40PTM25-
SSH12.0X2007517020545445552073812200176.2512.26.7110T-40PTM25-

compatibele producten

Referentie compatibele hoekbeugels compatibele balkhangers compatibele paalvoeten compatibele tuinproducten
SSH6.0X40----
SSH6.0X50----
SSH6.0X60----
SSH6.0X75----
SSH6.0X90----
SSH6.0X120----
SSH8.0X40EBC---
SSH8.0X50EBC---
SSH8.0X60EBC---
SSH8.0X80EBC---
SSH8.0X90EBC---
SSH8.0X100EBC---
SSH8.0X120EBC---
SSH8.0X140EBC---
SSH8.0X160EBC---
SSH8.0X180EBC---
SSH8.0X200EBC---
SSH8.0X240EBC---
SSH8.0X260EBC---
SSH8.0X280EBC---
SSH8.0X300EBC---
SSH10.0X40E5/1.5, E5/1.5/1.22/11, ABR100, ABR105SBE, SAE(1), S45, S1030, S1530-RFC, RFCP, PPG, PPGPB, PPJST, PPJBT, PPJBTPB, PPJRB, PPJRE, PPJET, PPJNET
SSH10.0X50-SBE, SAE(1), S45, S1030, S1530-RFC, RFCP, PPG, PPGPB, PPJST, PPJBT, PPJBTPB, PPJRB, PPJRE, PPJET, PPJNET
SSH10.0X60-SBE, SAE(1), S45, S1030, S1530-RFC, RFCP, PPG, PPGPB, PPJST, PPJBT, PPJBTPB, PPJRB, PPJRE, PPJET, PPJNET
SSH10.0X80ABR105, E20/3SBE, SAE(1), S45, S1030, S1530PPA, PPRC, APB100/150, PBLR, PPSPRFC, RFCP, PPG, PPGPB, PPJST, PPJBT, PPJBTPB, PPJRB, PPJRE, PPJET, PPJNET
SSH10.0X90-SBE, SAE(1), S45, S1030, S1530PPA, PPRC, APB100/150, PBLR, PPSPRFC, RFCP, PPG, PPGPB, PPJST, PPJBT, PPJBTPB, PPJRB, PPJRE, PPJET, PPJNET
SSH10.0X100-SBE, SAE(1), S45, S1030, S1530PPA, PPRC, APB100/150, PBLR, PPSPRFC, RFCP, PPG, PPGPB, PPJST, PPJBT, PPJBTPB, PPJRB, PPJRE, PPJET, PPJNET
SSH10.0X120-SBE, SAE(1), S45, S1030, S1530PPA, PPRC, APB100/150, PBLR, PPSPRFC, RFCP, PPG, PPGPB, PPJST, PPJBT, PPJBTPB, PPJRB, PPJRE, PPJET, PPJNET
SSH10.0X140-SBE, SAE(1), S45, S1030, S1530PPA, PPRC, APB100/150, PBLR, PPSPRFC, RFCP, PPG, PPGPB, PPJST, PPJBT, PPJBTPB, PPJRB, PPJRE, PPJET, PPJNET
SSH10.0X160-SBE, SAE(1), S45, S1030, S1530PPA, PPRC, APB100/150, PBLR, PPSPRFC, RFCP, PPG, PPGPB, PPJST, PPJBT, PPJBTPB, PPJRB, PPJRE, PPJET, PPJNET
SSH10.0X180-SBE, SAE(1), S45, S1030, S1530PPA, PPRC, APB100/150, PBLR, PPSPRFC, RFCP, PPG, PPGPB, PPJST, PPJBT, PPJBTPB, PPJRB, PPJRE, PPJET, PPJNET
SSH10.0X200-SBE, SAE(1), S45, S1030, S1530PPA, PPRC, APB100/150, PBLR, PPSPRFC, RFCP, PPG, PPGPB, PPJST, PPJBT, PPJBTPB, PPJRB, PPJRE, PPJET, PPJNET
SSH10.0X240-SBE, SAE(1), S45, S1030, S1530PPA, PPRC, APB100/150, PBLR, PPSPRFC, RFCP, PPG, PPGPB, PPJST, PPJBT, PPJBTPB, PPJRB, PPJRE, PPJET, PPJNET
SSH10.0X280-SBE, SAE(1), S45, S1030, S1530PPA, PPRC, APB100/150, PBLR, PPSPRFC, RFCP, PPG, PPGPB, PPJST, PPJBT, PPJBTPB, PPJRB, PPJRE, PPJET, PPJNET
SSH12.0X60-SAE(2), GLE, GSE, S45PBP60/50-
SSH12.0X80AE116, AG922, ABR255, AKRX3LSAE(2), GLE, GSE, S45PBP60/50-
SSH12.0X90-SAE(2), GLE, GSE, S45PBP60/50-
SSH12.0X100-SAE(2), GLE, GSE, S45PBP60/50-
SSH12.0X120-SAE(2), GLE, GSE, S45PBP60/50-
SSH12.0X140-SAE(2), GLE, GSE, S45PBP60/50-
SSH12.0X160-SAE(2), GLE, GSE, S45PBP60/50-
SSH12.0X180-SAE(2), GLE, GSE, S45PBP60/50-
SSH12.0X200-SAE(2), GLE, GSE, S45PBP60/50-

SAE(1) = SAE200 en SAE250
SAE(2) = SAE300, SAE340, SAE380, SAE440 en SAE500

Characteristic properties

Referentie Product characteristic properties
Characteristic Yield Moment - My,k [Nm] Characteristic withdrawal parameter - fax,k,90° [N/mm²] Characteristic head pull-through parameter - fhead,k [N/mm²] Characteristic tensile capacity - ftens,k [kN] Torsonial ratio
SSH6.0X4010.413.317.913.1≥ 1,5
SSH6.0X5010.413.317.913.1≥ 1,5
SSH6.0X6010.413.317.913.1≥ 1,5
SSH6.0X7510.413.317.913.1≥ 1,5
SSH6.0X9010.413.317.913.1≥ 1,5
SSH6.0X12010.413.317.913.1≥ 1,5
SSH8.0X4025.313.919.524.1≥ 1,5
SSH8.0X5025.313.919.524.1≥ 1,5
SSH8.0X6025.313.919.524.1≥ 1,5
SSH8.0X8025.313.919.524.1≥ 1,5
SSH8.0X9025.313.919.524.1≥ 1,5
SSH8.0X10025.313.919.524.1≥ 1,5
SSH8.0X12025.313.919.524.1≥ 1,5
SSH8.0X14025.313.919.524.1≥ 1,5
SSH8.0X16025.313.919.524.1≥ 1,5
SSH8.0X18025.313.919.524.1≥ 1,5
SSH8.0X20025.313.919.524.1≥ 1,5
SSH8.0X24025.313.919.524.1≥ 1,5
SSH8.0X26025.313.919.524.1≥ 1,5
SSH8.0X28025.313.919.524.1≥ 1,5
SSH8.0X30025.313.919.524.1≥ 1,5
SSH10.0X4038.712.119.332.8≥ 1,5
SSH10.0X5038.712.119.332.8≥ 1,5
SSH10.0X6038.712.119.332.8≥ 1,5
SSH10.0X8038.712.119.332.8≥ 1,5
SSH10.0X9038.712.119.332.8≥ 1,5
SSH10.0X10038.712.119.332.8≥ 1,5
SSH10.0X12038.712.119.332.8≥ 1,5
SSH10.0X14038.712.119.332.8≥ 1,5
SSH10.0X16038.712.119.332.8≥ 1,5
SSH10.0X18038.712.119.332.8≥ 1,5
SSH10.0X20038.712.119.332.8≥ 1,5
SSH10.0X24038.712.119.332.8≥ 1,5
SSH10.0X28038.712.119.332.8≥ 1,5
SSH12.0X6052.312.218.840.4≥ 1,5
SSH12.0X8052.312.218.840.4≥ 1,5
SSH12.0X9052.312.218.840.4≥ 1,5
SSH12.0X10052.312.218.840.4≥ 1,5
SSH12.0X12052.312.218.840.4≥ 1,5
SSH12.0X14052.312.218.840.4≥ 1,5
SSH12.0X16052.312.218.840.4≥ 1,5
SSH12.0X18052.312.218.840.4≥ 1,5
SSH12.0X20052.312.218.840.4≥ 1,5

SSH8.0x40 and SSH10.0x40 characteristic properties are available in compatible products datasheets with these screws (see above table).

Verticale karakteristieke capaciteiten - loodrechte schroeven - 2 SSH-schroeven

Referentie Artikelcode Verticale karakteristieke capaciteiten  - loodrechte schroeven - 2 SSH-schroeven
Hoek 30° ​Hoek 45° ​Hoek 60° ​Hoek 75° ​Hoek 90°
Rk [kN] R(1) [kN] Qadm (2) [kg] Rk [kN] R(1) [kN] Qadm (2) [kg] Rk [kN] R(1) [kN] Qadm (2) [kg] Rk [kN] R(1) [kN] Qadm (2) [kg] Rk [kN] R(1) [kN] Qadm (2) [kg]
SSH12.0X60751626.54.53209.46.546411.88.258413.49.3664149.7692
SSH12.0X100751658.15.640111.47.956413.99.668815.510.77651611.1791
SSH12.0X1207516610.47.251615.510.776720.113.999223.416.2115524.6171216
SSH12.0X1607516811.78.15791812.589024.416.9120729.820.614723222.21582

De 12.0x60 mm, 12.0x100 mm, 12.0x120 mm en 12.0x160 mm SSH-schroeven kunnen worden gebruikt met speciale haken bedoelt voor het transport van houten elementen.

Deze tabel toont het herstel van de verticale belasting voor 2 SSH-schroeven die loodrecht op de houtnerf zijn geïnstalleerd en onder een hoek β zijn belast.
(1) De ontwerpwaarde wordt berekend op basis van de karakteristieke waarde met een kmod-coëfficiënt van 0,9.
(2) De toelaatbare waarde wordt berekend op basis van de ontwerpwaarde door een veiligheidsfactor van 1,4 toe te passen.

Voor meer details over de installatiegegevens zie het deel "Installatie" .

Verticale karakteristieke capaciteiten - schuin geplaatste schroeven - 2 schroeven

Referentie Artikelcode Verticale karakteristieke capaciteiten - schuin geplaatste schroeven - 2 SSH schroeven
Hoek 30° ​Hoek 45° ​Hoek 60° ​Hoek 75° ​Hoek 90°
Rk [kN] R(1) [kN] Qadm (2) [kg] Rk [kN] R(1) [kN] Qadm (2) [kg] Rk [kN] R(1) [kN] Qadm (2) [kg] Rk [kN] R(1) [kN] Qadm (2) [kg] Rk [kN] R(1) [kN] Qadm (2) [kg]
SSH12.0X60751626.14.23028.96.244111.47.956513.39.2659149.7692
SSH12.0X100751656.94.834110.37.151113.29.165115.310.67551611.1791
SSH12.0X1207516610.77.452915.81178320.414.1101123.616.3116524.6171216
SSH12.0X1607516813.99.668720.514.2101426.318.2130230.521.115093222.21582

De 12.0x60 mm, 12.0x100 mm, 12.0x120 mm en 12.0x160 mm SSH-schroeven kunnen worden gebruikt met speciale haken bedoelt voor het transport van houten elementen.

Deze tabel toont de verticale karakteristieke capaciteiten  voor 2 SSH-schroeven onder dezelfde hoek β als de hijsband en gespannen in hun as.
(1) De ontwerpwaarde wordt berekend op basis van de karakteristieke waarde met een kmod-coëfficiënt van 0,9.
(2) De toelaatbare waarde wordt berekend op basis van de ontwerpwaarde door een veiligheidsfactor van 1,4 toe te passen.

Voor meer details over de installatiegegevens zie het deel "Installatie" .

Verticale karakteristieke capaciteiten - loodrecht op hout met frezing - 2 SSH schroeven

Referentie Artikelcode Verticale karakteristieke capaciteiten -  loodrecht op hout met frezing - 2 schroeven
Hoek 45° tot 90°
Rk [kN] R(1) [kN] Qadm (2) [kg]
SSH12.0X6075162149.7692
SSH12.0X100751651611.1791
SSH12.0X1207516624.6171216
SSH12.0X160751683222.21582

De 12.0x60 mm, 12.0x100 mm, 12.0x120 mm en 12.0x160 mm SSH-schroeven kunnen worden gebruikt met speciale haken bedoelt voor het transport van houten elementen.

Deze tabel toont de verticale  karakteristieke capaciteiten voor 2 SSH-schroeven die geïnstalleerd zijn door middel van frezing, loodrecht op de houtnerf en belast onder een  β-hoek.
De diameter en diepte van het frezen zijn aangegeven in de technische gegevens van de haakleveranciers.
(1) De ontwerpwaarde wordt berekend op basis van de karakteristieke waarde met een kmod-coëfficiënt van 0,9.
(2) De toelaatbare waarde wordt berekend op basis van de ontwerpwaarde door een veiligheidsfactor van 1,4 toe te passen.

Voor meer details over de installatiegegevens zie het deel "Installatie" .

Installatie

Installatie

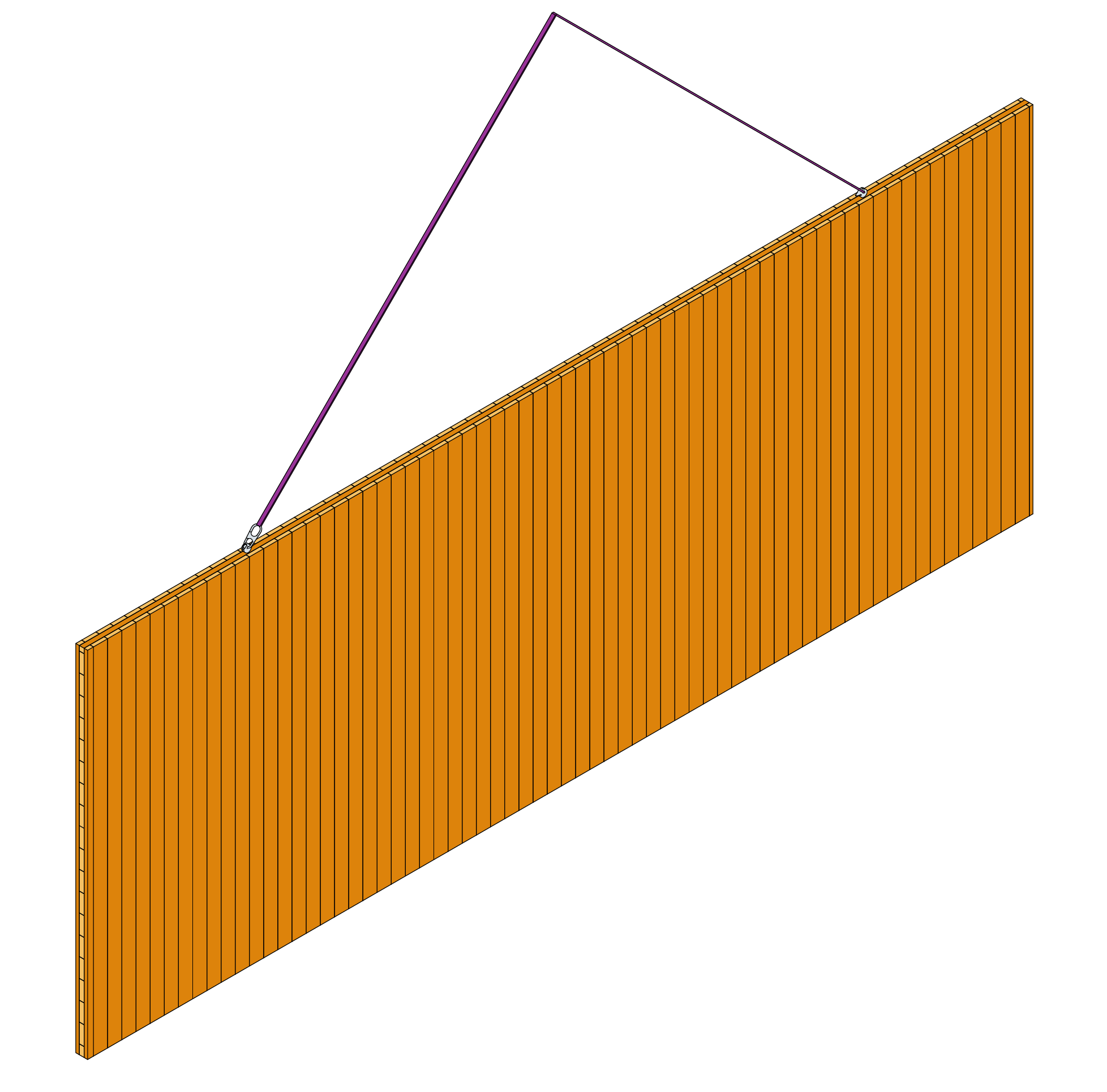

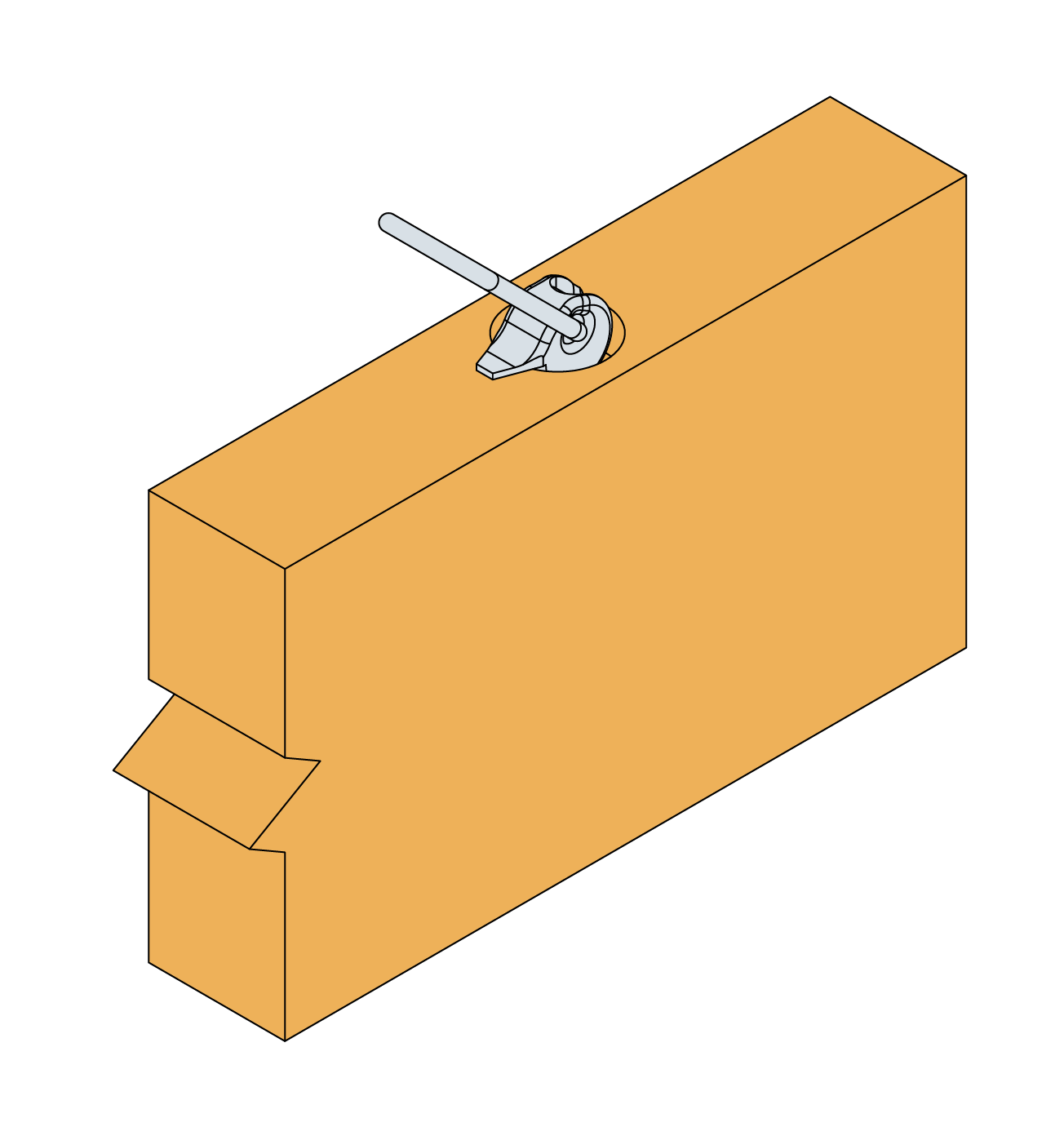

Hijsen en transporteren van houten elementen

SSH-schroeven kunnen worden gebruikt met speciale haken die bedoeld zijn voor het hijsen en transporteren van houten elementen (houtenconstructies, CLT-wanden, CLT-vloeren, balken, enz...).

SSH-schroeven worden in paren geïnstalleerd, volgens 3 configuraties:

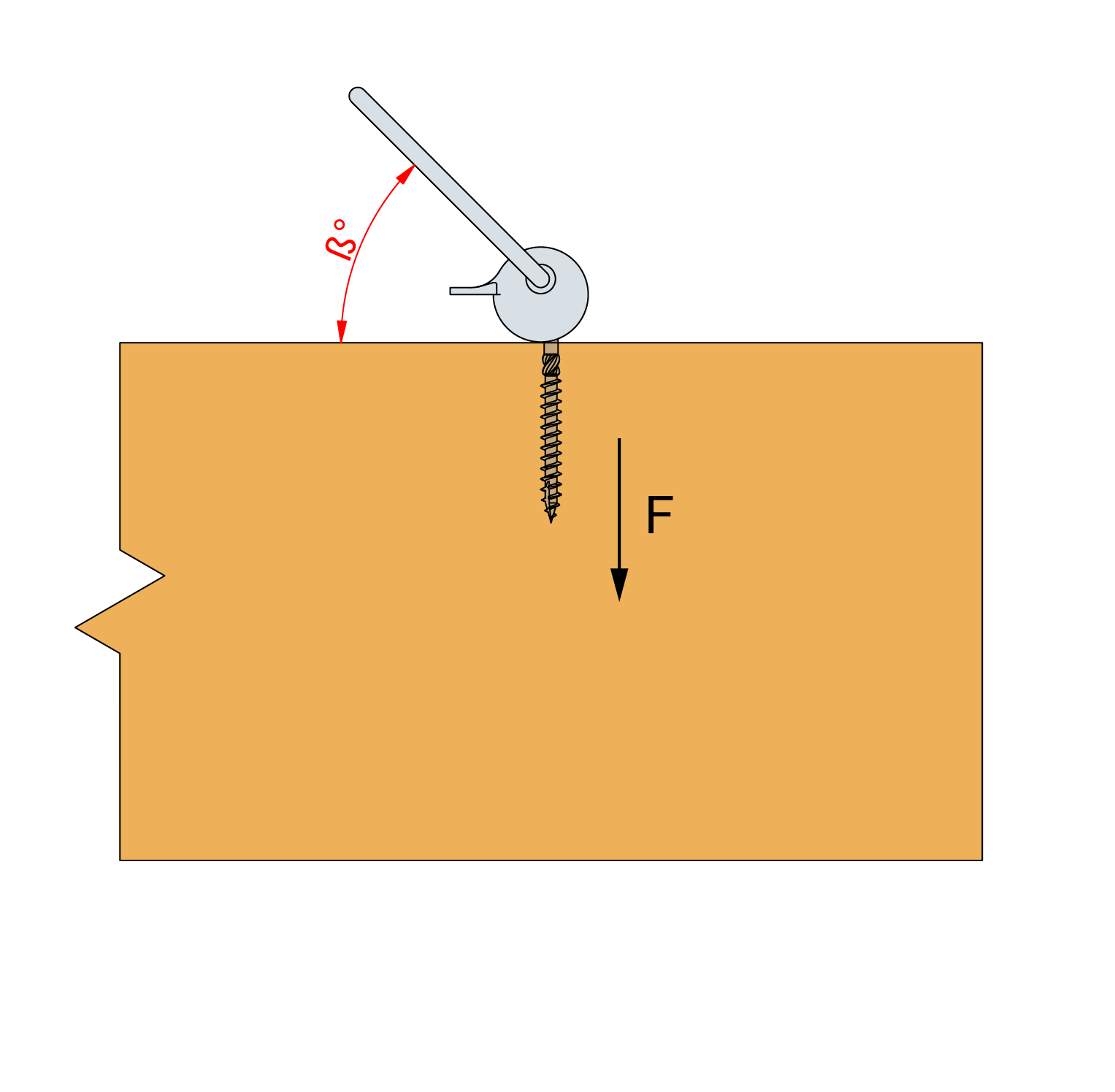

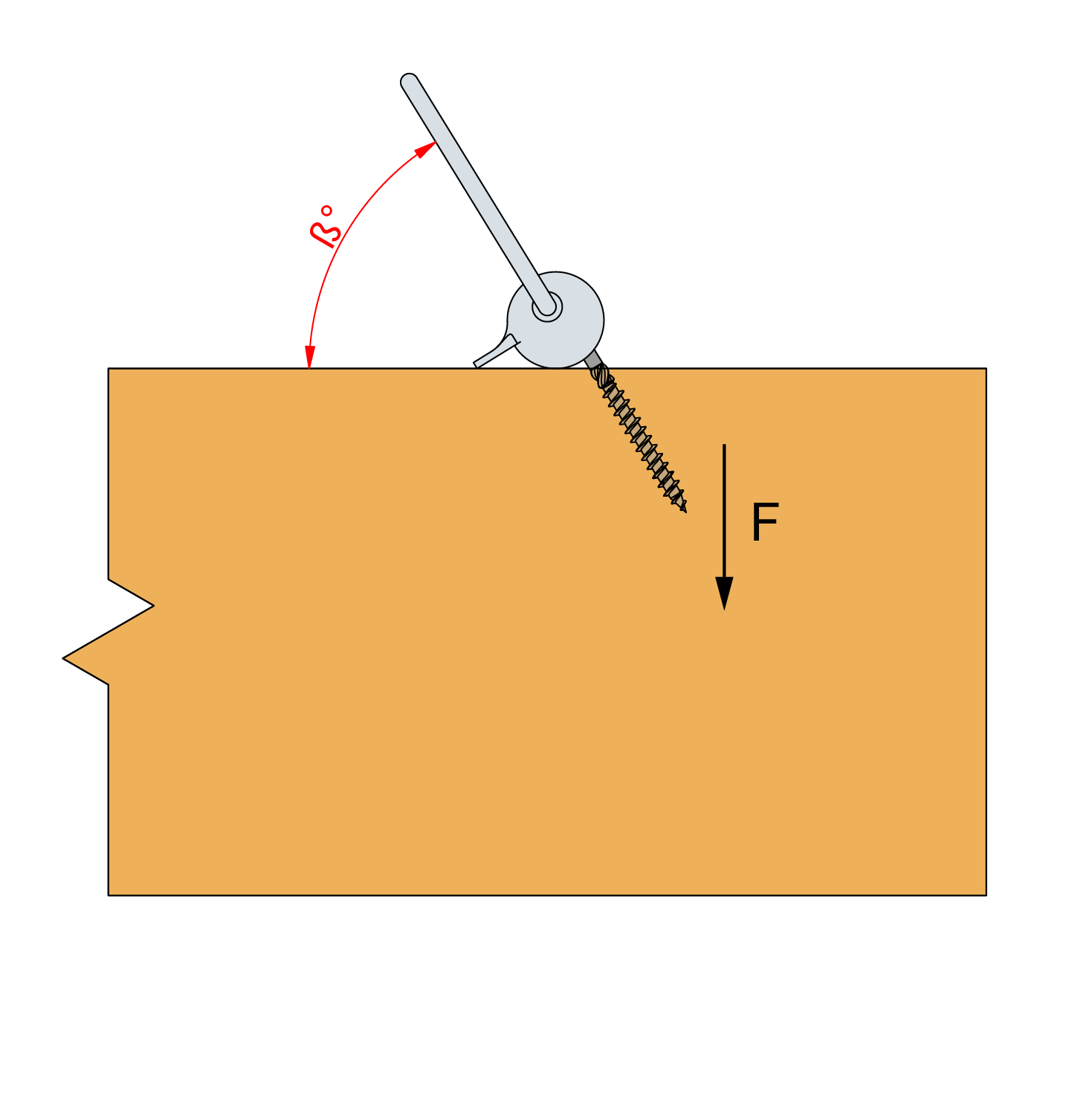

- SSH-schroef loodrecht op de houtnerf geïnstalleerd en onder een hoek belast,

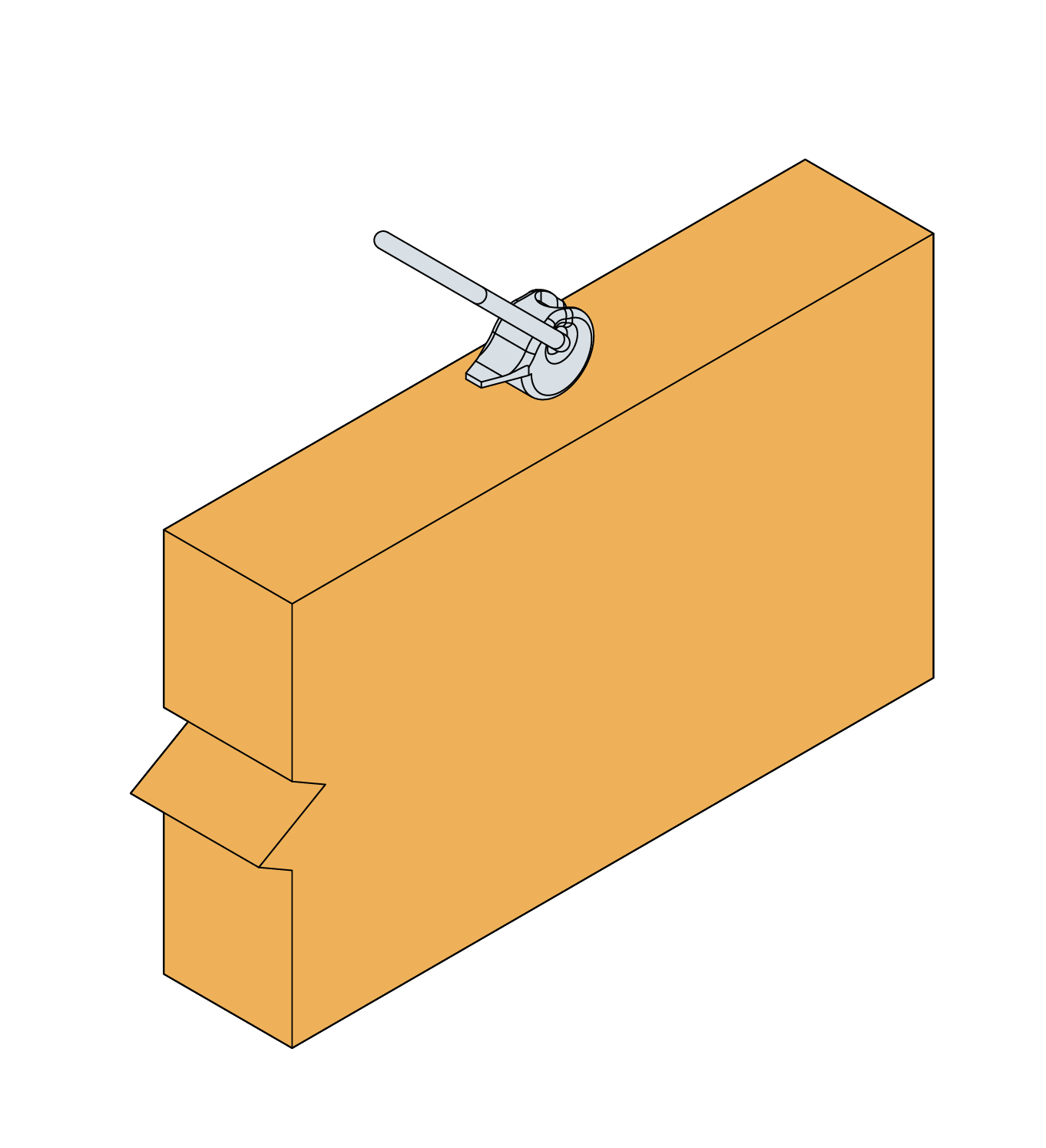

- SSH-schroef onder dezelfde hoek als de hijsband en gespannen in zijn as,

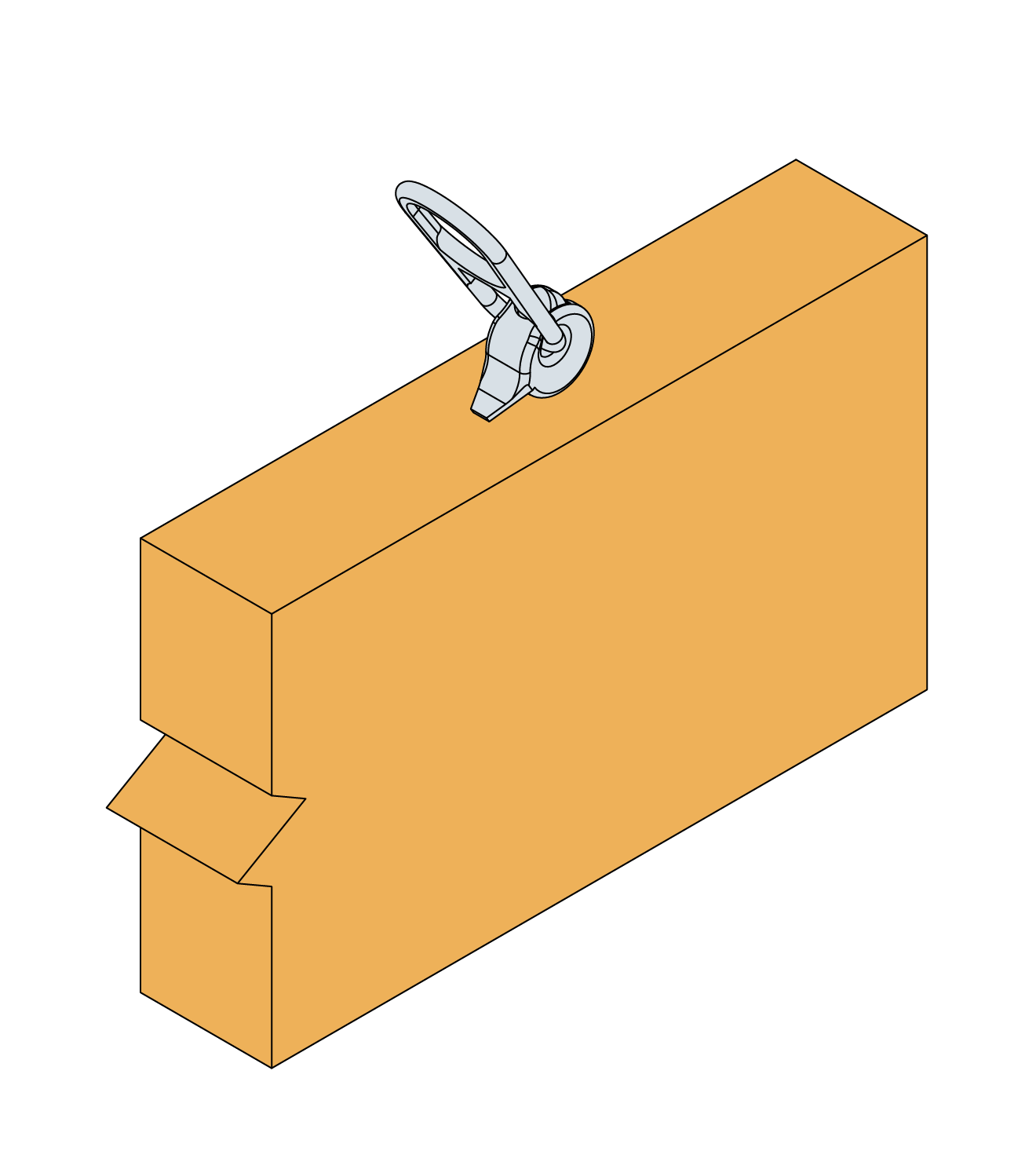

- SSH-schroef geïnstalleerd met een frezing, loodrecht op de houtnerf en gespannen onder een hoek.
  De aanbevolen diameter en diepte voor frezen staan ​​vermeld in de technische gegevens van de haakleveranciers.

Minimumafstanden - Schroeven belast bij afschuiving

Referentie Minimumafstanden voor schroeven belast bij afschuiving [mm]
Hoek tussen de hartlijn van de belasting en de vezelrichting = 0° Hoek tussen de hartlijn van de belasting en de vezelrichting = 90°
a1.0 a2.0 a3.t.0 a3.c.0 a4.t.0 a4.c.0 a1.90 a2.90 a3.t.90 a3.c.90 a4.t.90 a4.c.90
SSH6.0301872421818242442424218
SSH8.0402496562424323256565624
SSH10.0504080403030404080704030
SSH12.0604884483636484884844836

a1 en a2 kunnen worden vermenigvuldigd met 0,85 voor een verbinding paneel/hout, en met 0,7 voor een verbinding staal/hout.

Minimumafstanden - Axiaal belaste schroeven

Referentie Minimumafstanden voor axiaal belaste schroeven [mm]
a1 a2 a3.c a4.c
SSH6.042306024
SSH8.056408032
SSH10.0705010040
SSH12.0846012048

Abacus

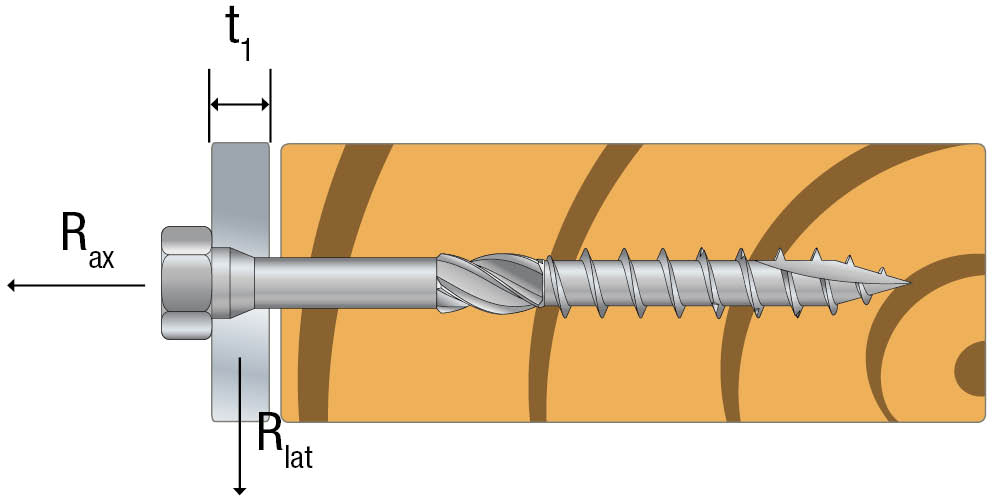

Karakteristieke waarden - Staal/Hout

Referentie Karakteristieke waarden - Staal/Hout C24 [kN]
Axial resistance Afschuiving dunne plaat Afschuiving dikke plaat
Axiaal Rv,0,st,k Rv,90,st,k Rv,0,st,k Rv,90,st,k
SSH6.0X402.331.71.72.722.72
SSH6.0X503.352.152.153.343.34
SSH6.0X604.262.62.63.793.79
SSH6.0X754.262.992.993.793.79
SSH6.0X904.262.992.993.793.79
SSH6.0X1207.613.833.834.624.62
SSH8.0X403.992.262.264.294.29
SSH8.0X505.242.872.8755
SSH8.0X605.243.483.485.485.48
SSH8.0X805.244.694.696.186.18
SSH8.0X905.244.754.756.186.18
SSH8.0X1006.865.165.166.586.58
SSH8.0X12010.616.096.097.527.52
SSH8.0X14010.616.096.097.527.52
SSH8.0X16013.736.876.878.38.3
SSH8.0X18013.736.876.878.38.3
SSH8.0X20013.736.876.878.38.3
SSH8.0X24013.736.876.878.38.3
SSH8.0X26013.736.876.878.38.3
SSH8.0X28013.736.876.878.38.3
SSH8.0X30013.736.876.878.38.3
SSH10.0X403.992.262.264.294.29
SSH10.0X505.543.42.346.195.13

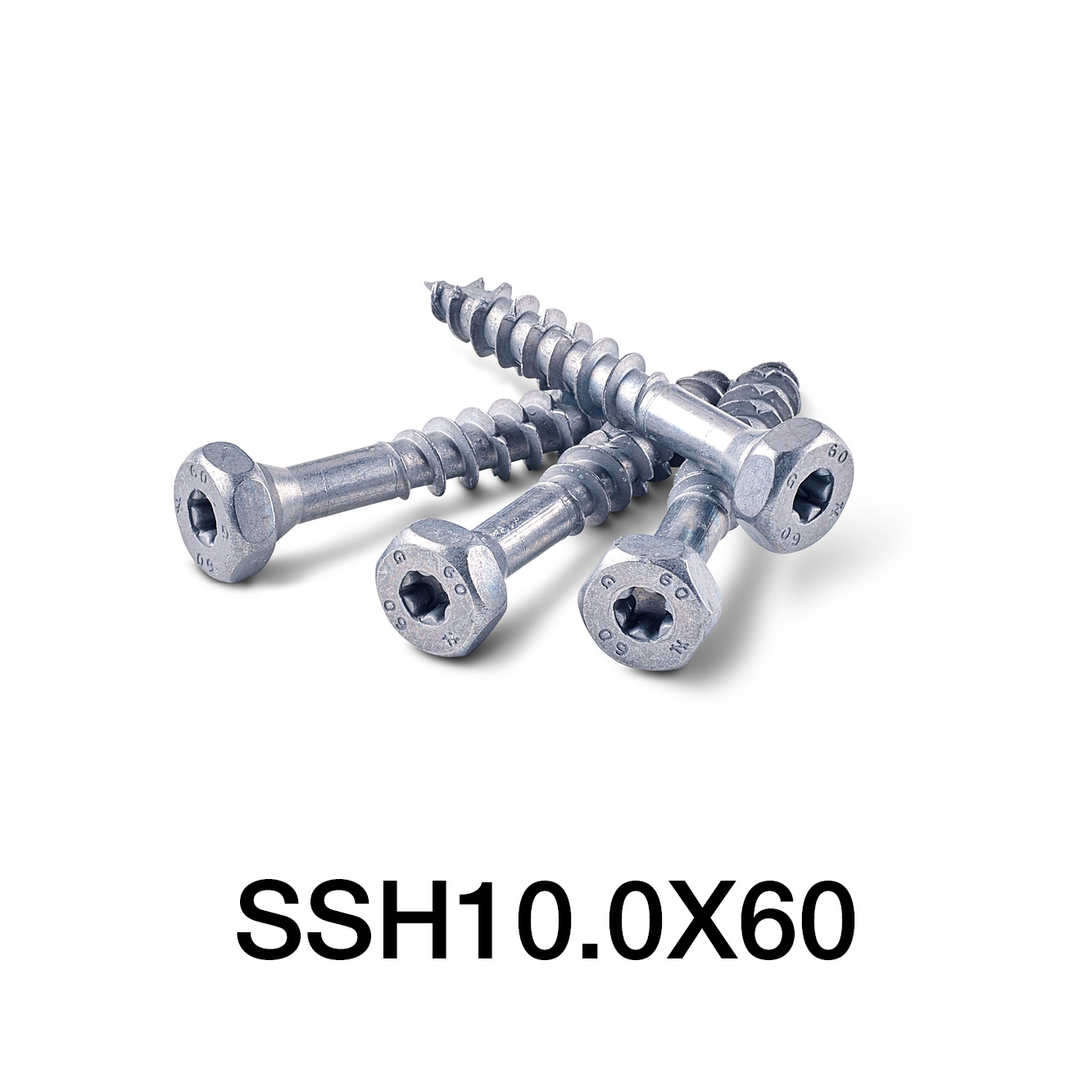

SSH10.0X605.544.132.846.685.41
SSH10.0X805.546.314.858.366.98
SSH10.0X905.546.314.358.366.55
SSH10.0X1007.266.744.858.787.41
SSH10.0X12011.227.735.869.778.59
SSH10.0X14011.227.736.869.778.59
SSH10.0X16014.528.567.7210.69.41
SSH10.0X18014.528.567.7210.69.41
SSH10.0X20014.528.567.7210.69.41
SSH10.0X24016.59.058.1811.099.91
SSH10.0X28016.59.058.1811.099.91
SSH12.0X606.974.413.027.726.33
SSH12.0X806.975.984.18.97.03
SSH12.0X906.976.764.639.577.44
SSH12.0X1007.997.555.1710.348.14
SSH12.0X12012.348.986.2411.439.99
SSH12.0X14012.348.987.3111.439.99
SSH12.0X16015.979.898.3912.3310.89
SSH12.0X18015.979.898.8712.3310.89
SSH12.0X20015.979.898.8712.3310.89

Afschuifcapaciteiten worden gegeven voor dikke (tst = d) en dunne (tst = 0,5xd) stalen platen onder de volgende configuraties:

  • Laad as op 0° van houtnerf Rv.0°.k
  • Laad as op 90° van houtnerf Rv.90°.k

Deze capaciteiten zijn geldig voor C24-houtsoorten of hoger.
Voor tussenliggende staaldiktes moeten de capaciteiten worden berekend door lineaire interpolatie tussen de beperkende dunne en dikke plaatwaarden.
De voorgeboorde hypothese voor de berekening van capaciteit en afstanden is vervuld.

Certificering

Prestatieverklaring: DoP

Europese technische goedkeuring: ETA

Downloads

Bibliotheek CAD

DWG (2D) REVIT (2D) DWG (3D) REVIT (3D) SAT XML
Geen artikelen beschikbaar.
Geen artikelen beschikbaar.
Geen artikelen beschikbaar.

Online kopen

Belgium

SSH10.0X40

SSH10.0X50

SSH10.0X60

SSH10.0X80

SSH12.0X60

SSH12.0X80

SSH8.0X40

Contact

Simpson Strong-Tie Frankrijk

Simpson Strong-Tie

ZAC des 4 Chemins
85400 Sainte-Gemme-la-Plaine
Frankrijk
