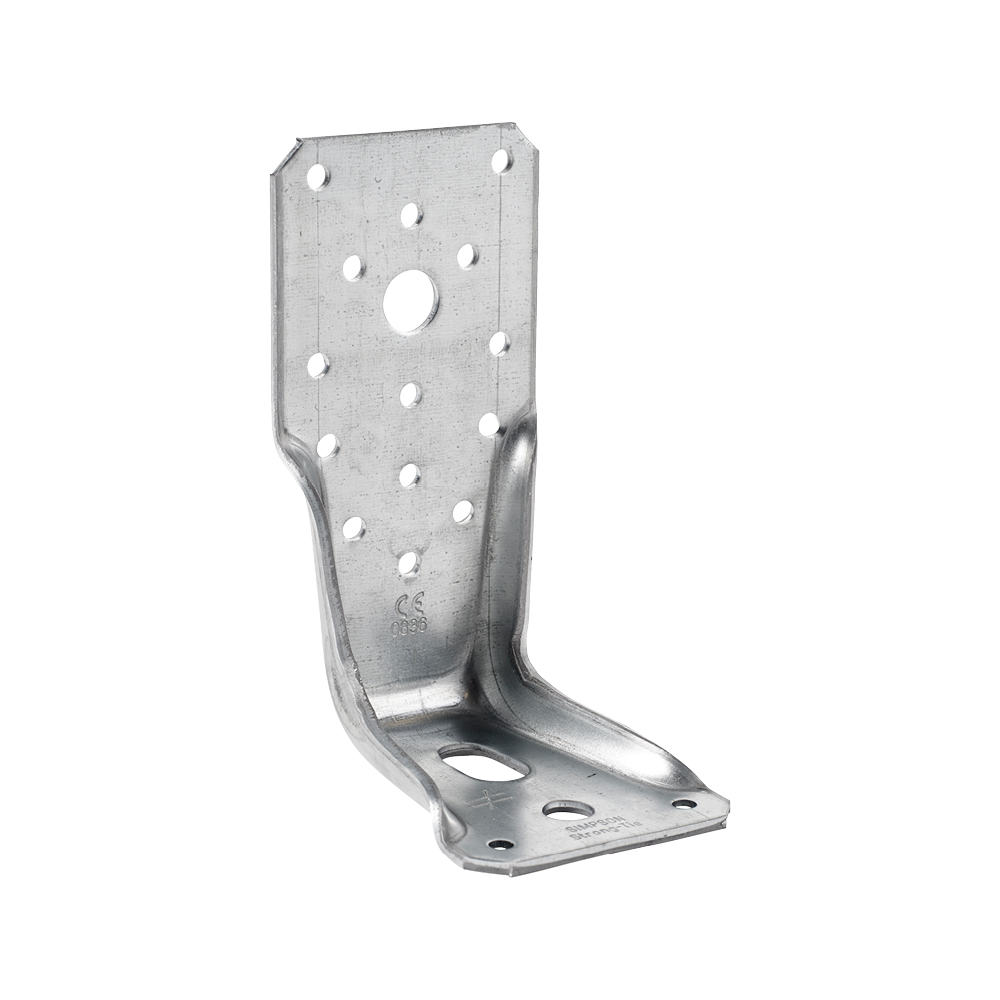

AKRX3

Verstevigde hoekijzer voor houtskelet

De hoekijzers AKRX3L vormen een aanvulling van het bestaande assortiment verstevigde hoekijzers. Ze worden voornamelijk aanbevolen om opwaartse druk aan de voet van houtskeletmuren op te vangen. Deze verbinders van constructiedelen bieden immers een hoge treksterkte.

CE-Markering
ETA
Gebruiksklasse 2
Elektrolytisch verzinkt staal 20µm
Binner

Product Details

Afbeeldingen

Kenmerken

Materiaal

  • Verzinkt staal S250GD + Z275 overeenkomstig NF EN 10346,
  • Dikte : 3 mm.

Voordelen

  • Optimaal voor trekkrachten,
  • Verankert de houtskeletmuur stevig in de grond (aanbevolen in aardbevingsgebieden).

Toepassing

Ondergrond

  • Drager : beton,
  • Gedragen bouwdeel : massief hout, composiethout, gelijmd gelamineerd hout.

Toepassingsgebieden

  • Bevestiging van stijlen,
  • Houten kolommen,
  • Massief houten muren,
  • Gelijmde gelamineerde balken rondom,
  • Toepassing balk op balk, ...

Technische gegevens

Afmetingen

Afmetingen en karakteristieke waarden

Referentie Afmetingen en karakteristieke waarden [mm]
B B C Dikte flens B Boorgaten in drager
Ø5 Aantal Ø5 Ø11 Ø13.5x25
AKR95X3L95856539-211
AKR135X3L13585653141211
AKR285X3L28585653263211

Hieronder vindt u de belastingsgegevens van het vernagelingspatroon: volledige vernageling, gedeeltelijke vernageling en paalverbinding. Voor meer verbindingsmogelijkheden zie de overeenkomstige ETA.

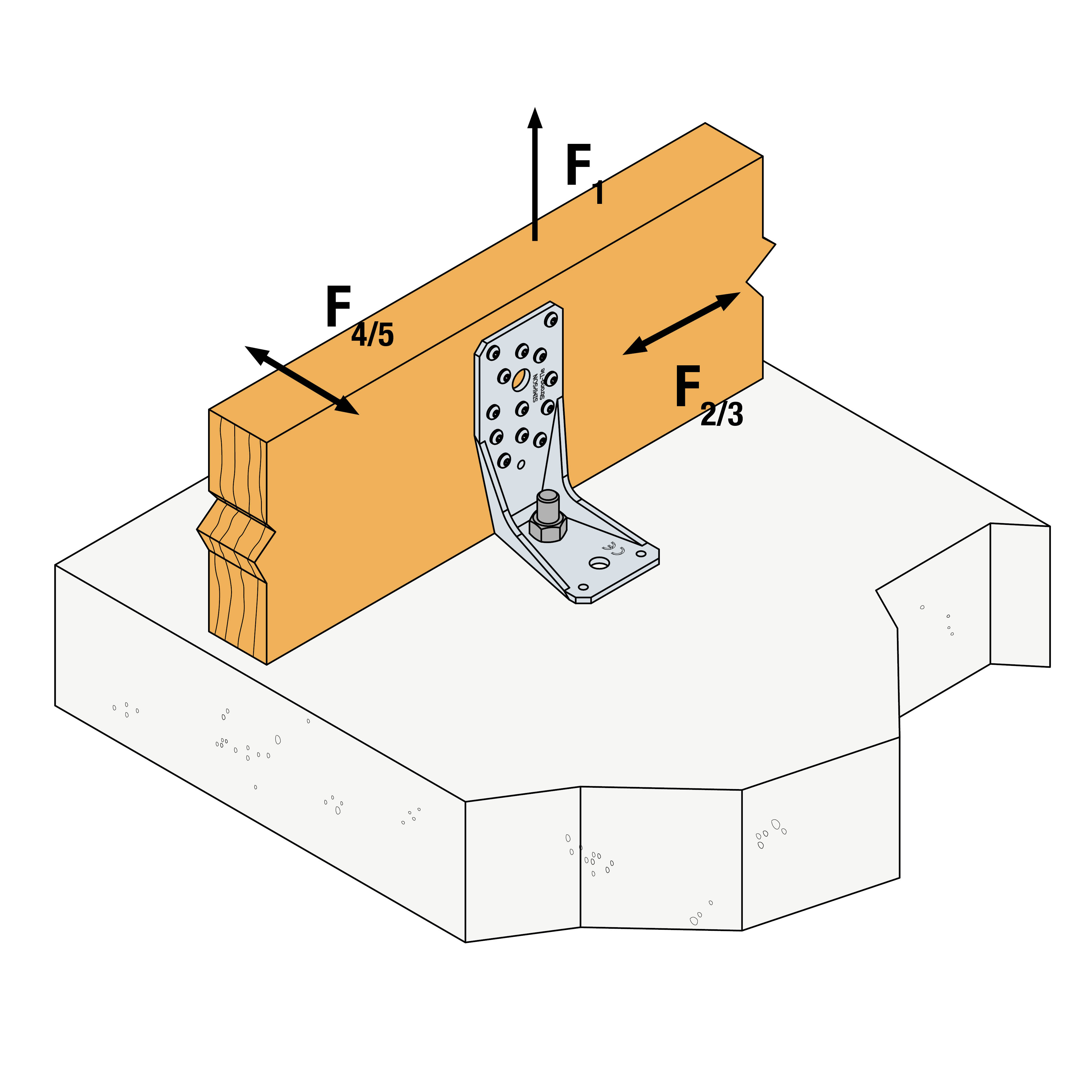

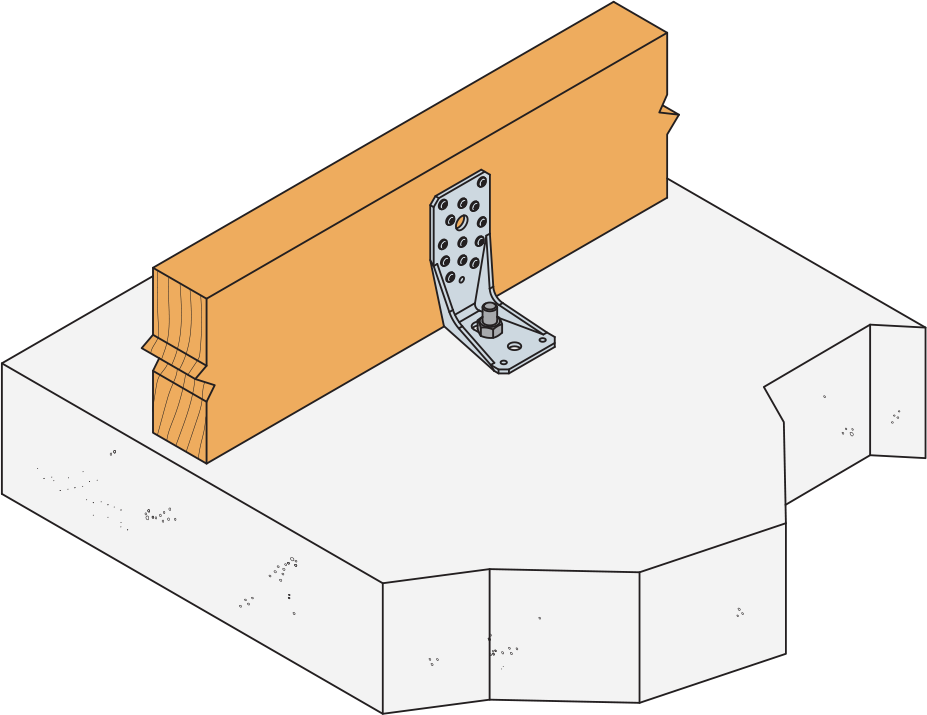

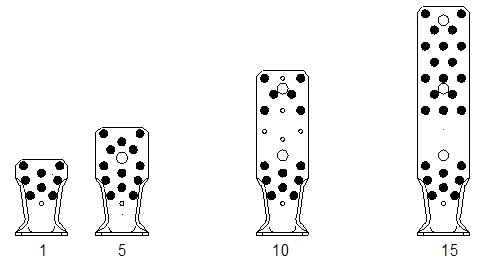

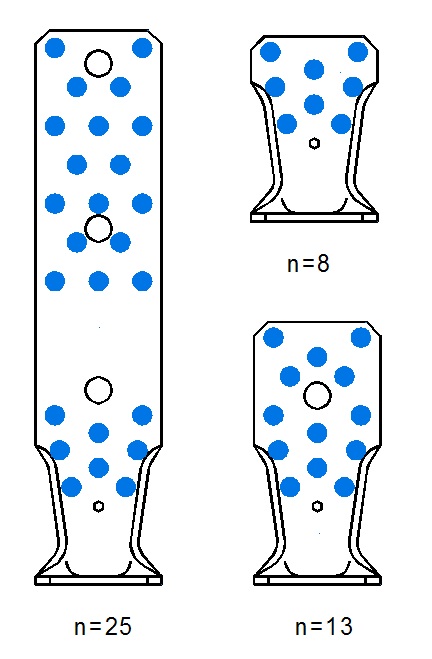

Vereenvoudigde karakteristieke waarden - Hout op beton - Volledige vernageling - Verbinding met 1 hoekijzer

Referentie Bevestigingen Vereenvoudigde karakteristieke waarden - Verbinding met 1 hoekijzer [kN]
flens B Boorgaten in drager R1.k*** R2.k = R3.k
Aantal Typ Aantal Typ
AKR95X3L8CNA4.0x501Ø12**8.72.8
AKR135X3L13CNA4.0x501Ø12**15.54.6
AKR285X3L25CNA4.0x501Ø12**15.34.4

** De vereiste ontwerpweerstand van de bout R#,d wordt bepaald met (boutfactor x ontwerpbelasting verbinding F#,d) voor de vereiste belastingsrichting en het bevestigingselement. Zie het Simpson Strong-Tie ankerassortiment voor geschikte ankers. Typische ankeroplossingen zijn BOAXII, SET-XP, WA, AT-HP, afhankelijk van het betontype, de hart- en randafstanden.

*** De gepubliceerde karakteristieke waarde is gebaseerd op plotselinge belastingsduur en gebruiksklasse 2 overeenkomstig EC5 (EN 1995) – kmod = 1,1. Voor andere belastingsduur en gebruiksklasse, zie de ETA voor nauwkeurigere waarden

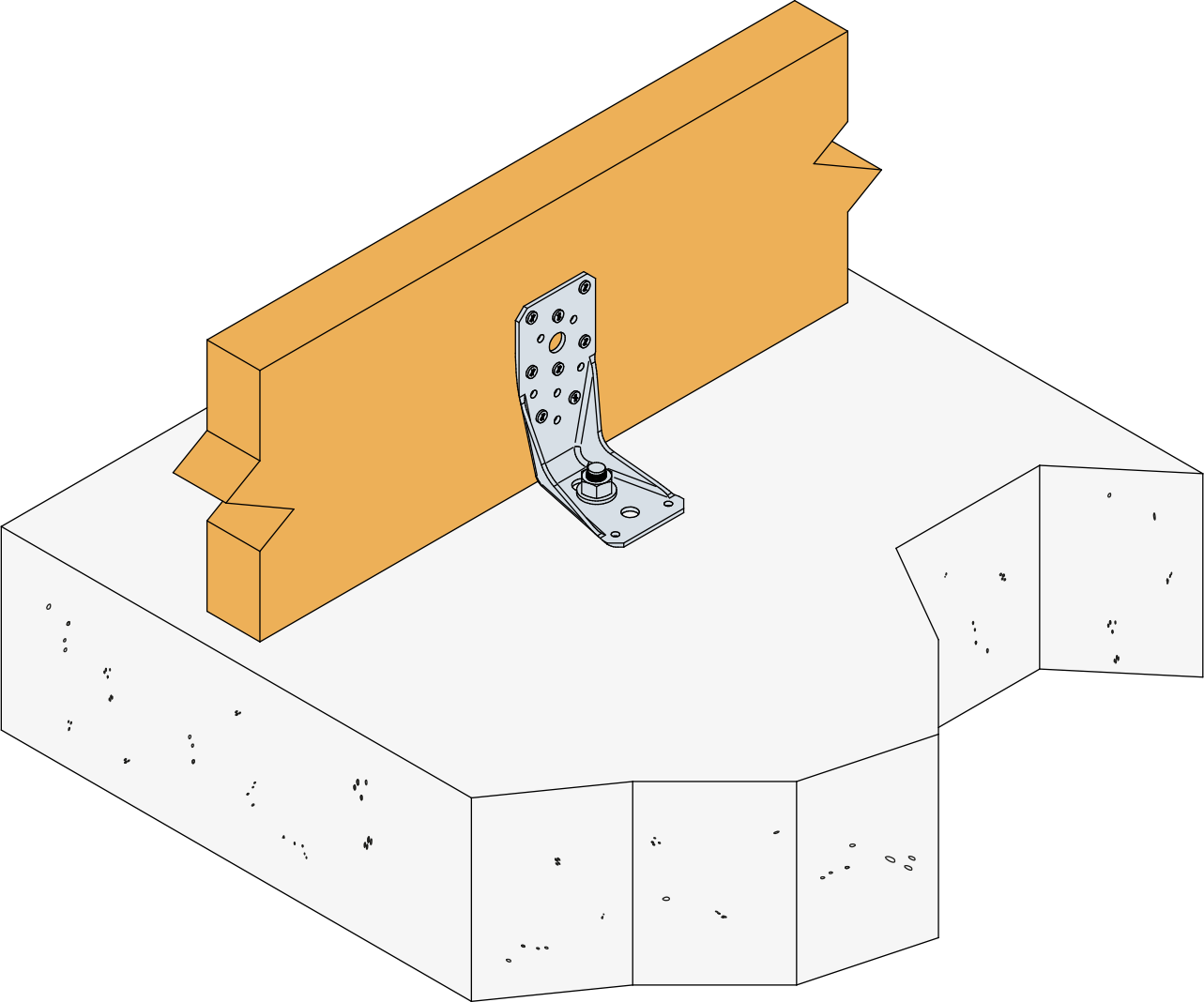

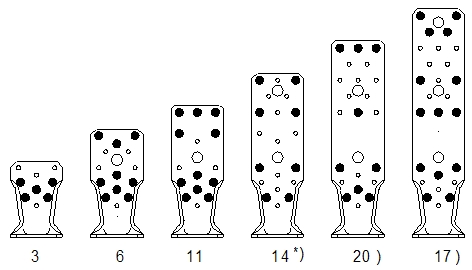

Bevestiging hout op harde ondergrond - Gedeeltelijke vernageling (verbinding met 1 hoekijzer)

Referentie Bevestigingen Vereenvoudigde karakteristieke waarden - Verbinding met 1 hoekijzer [kN]
flens B Boorgaten in drager R1.k*** R2.k = R3.k
Aantal Typ Aantal Typ
AKR95X3L5CNA4.0x501Ø12**5.13.6
AKR135X3L9CNA4.0x501Ø12**10.76.6
AKR285X3L14CNA4.0x501Ø12**13.25.5

** De vereiste ontwerpweerstand van de bout R#,d wordt bepaald met (boutfactor x ontwerpbelasting verbinding F#,d) voor de vereiste belastingsrichting en het bevestigingselement. Zie het Simpson Strong-Tie ankerassortiment voor geschikte ankers. Typische ankeroplossingen zijn BOAXII, SET-XP, WA, AT-HP, afhankelijk van het betontype, de hart- en randafstanden.

*** De gepubliceerde karakteristieke waarde is gebaseerd op plotselinge belastingsduur en gebruiksklasse 2 overeenkomstig EC5 (EN 1995) – kmod = 1,1. Voor andere belastingsduur en gebruiksklasse, zie de ETA voor nauwkeurigere waarden

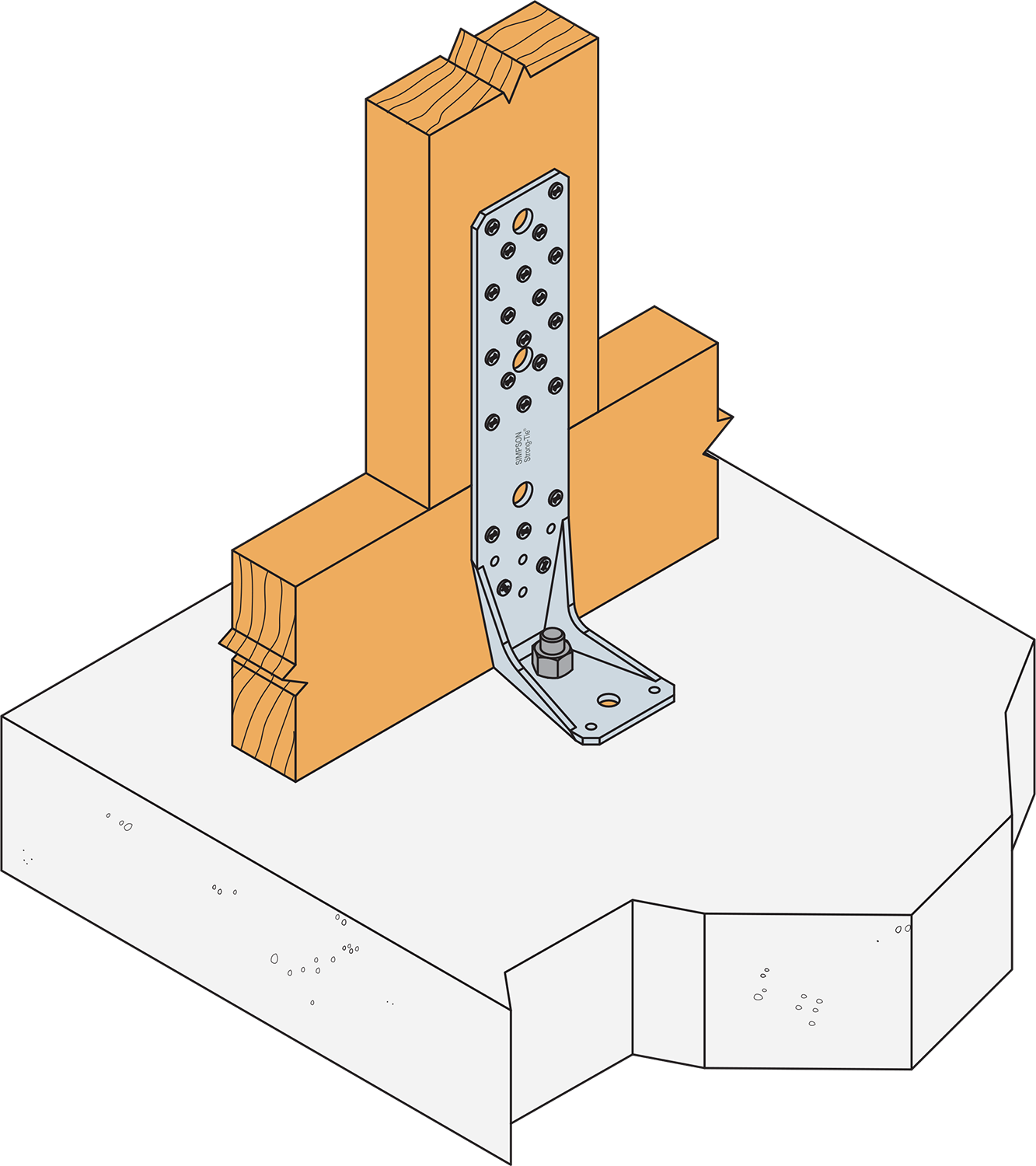

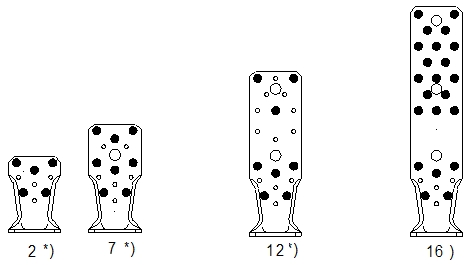

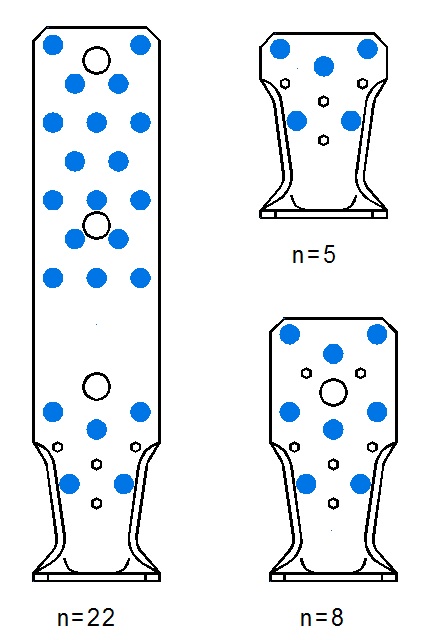

Vereenvoudigde karakteristieke waarden - Kolom op harde ondergrond - Verbinding met 1 hoekijzer

Referentie Bevestigingen Vereenvoudigde karakteristieke waarden - Verbinding met 1 hoekijzer [kN]
flens B Boorgaten in drager R1.k*** R2.k = R3.k
Aantal Typ Aantal Typ
AKR95X3L5CNA4.0x501Ø12**5.83.9
AKR135X3L8CNA4.0x501Ø12**10.66.2
AKR285X3L22CNA4.0x501Ø12**13.25.6

** De vereiste ontwerpweerstand van de bout R#,d wordt bepaald met (boutfactor x ontwerpbelasting verbinding F#,d) voor de vereiste belastingsrichting en het bevestigingselement. Zie het Simpson Strong-Tie ankerassortiment voor geschikte ankers. Typische ankeroplossingen zijn BOAXII, SET-XP, WA, AT-HP, afhankelijk van het betontype, de hart- en randafstanden.

*** De gepubliceerde karakteristieke waarde is gebaseerd op plotselinge belastingsduur en gebruiksklasse 2 overeenkomstig EC5 (EN 1995) – kmod = 1,1. Voor andere belastingsduur en gebruiksklasse, zie de ETA voor nauwkeurigere waarden

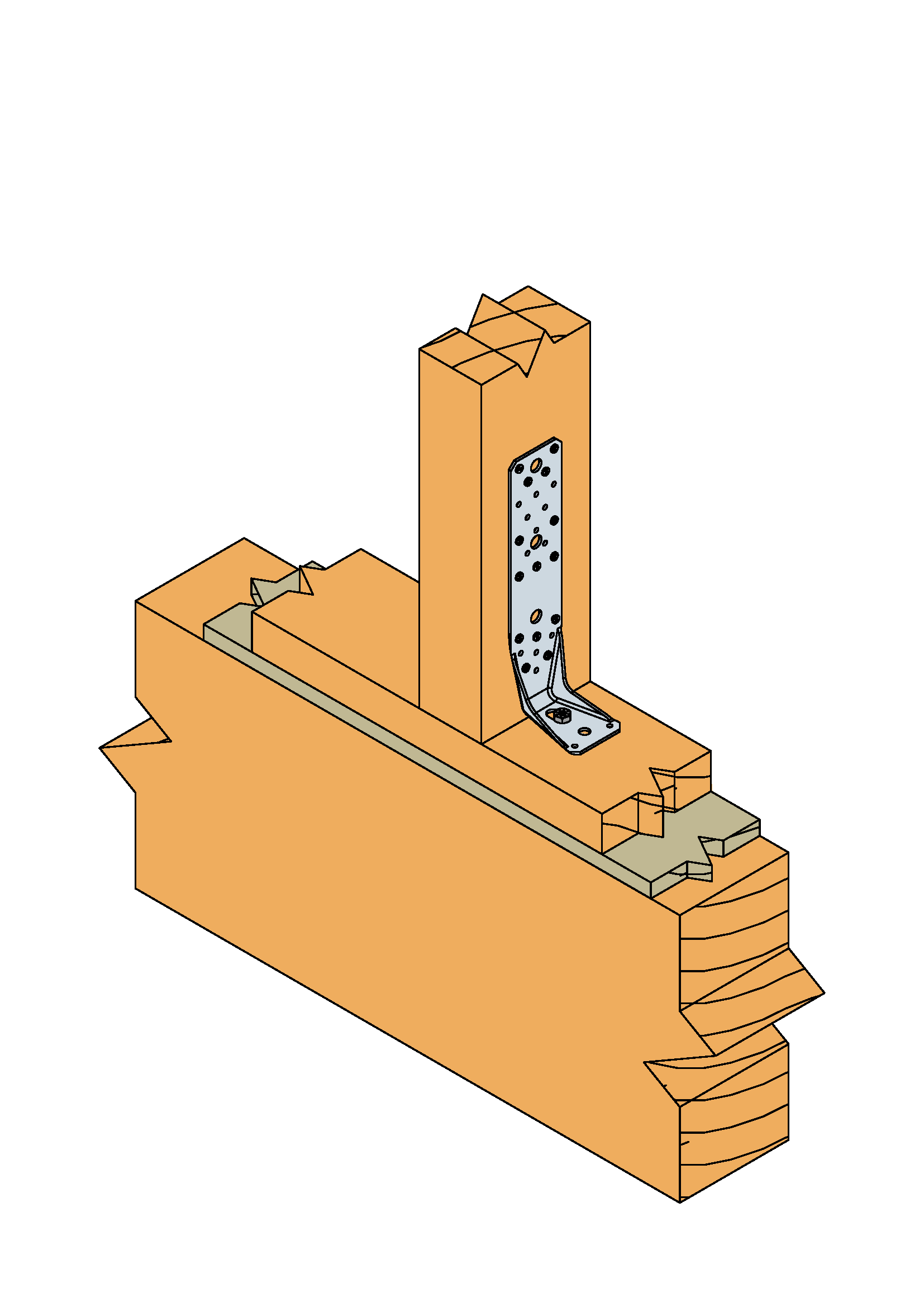

Characteristic capacities - Timber beam to concrete - Ø12 connector screws - 1 angle bracket

Referentie Product capacities - Timber beam to rigid support - Ø12 connector screws - 1 angle bracket
Fasteners Characteristic capacities - Timber C24 - 1 angle bracket per connection [kN]
Flange A Flange B R1.k R2.k = R3.k
Qty Type Qty Type SSH12x80 SSH12x80
AKR285X3L3SSH1Ø1213.3-

Refer to the Simpson Strong-Tie anchor product range for suitable anchors. Typical anchor solutions are BOAXII, SET-XP, WA, AT-HP, depending on the concrete type, spacing and edge distances.

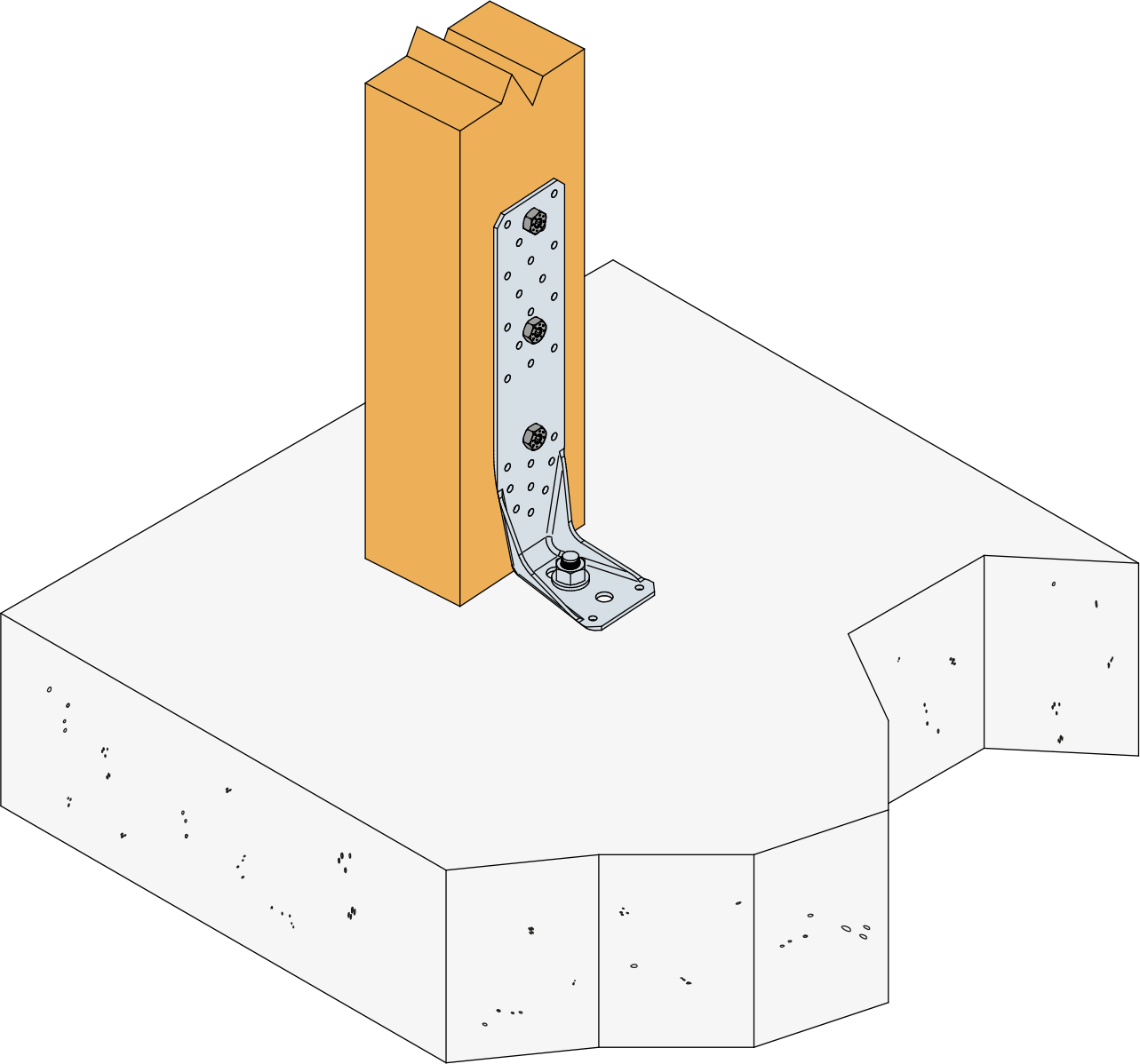

Characteristic capacities - Timber post to concrete slab - 1 angle bracket

Referentie Product capacities - Timber post to concrete slab - 1 angle bracket
Fasteners Nail pattern Characteristic capacities
Flange A Flange B R1.k R2.k = R3.k R4.k R5.k R6.k
Qty Type Qty Type
AKR285X3L2Ø121Ø10226,1/kmod0,4/kmod5,4/kmod0,6/kmod1,4/kmod

Several assumpotions are considered for the values shown in the table above (refer to ETA-07/0285 p 135 - Annex D61 - Characteristic Capacities for nailing pattern 22 - tables D61-11 to 15 for further details and other values) :

For R1,k capacities:

  • Ø10 fastener in timber post (flange B) is placed in the upper hole => distance e between timber fasteners and AKR horizontal flange is 65 mm
  • distance X1 between timber and concrete is 5 mm

For R2,k=R3,k capacities:

  • Ø10 fastener in timber post (flange B) is placed in the upper hole => distance e between timber fasteners and AKR horizontal flange is 65 mm

For R4,k capacities:

  • distance X1 between timber and concrete is 5 mm

For R6,k capacities:

  • Timber post width in contact with AKR is considered as 30 mm larger than the AKR width

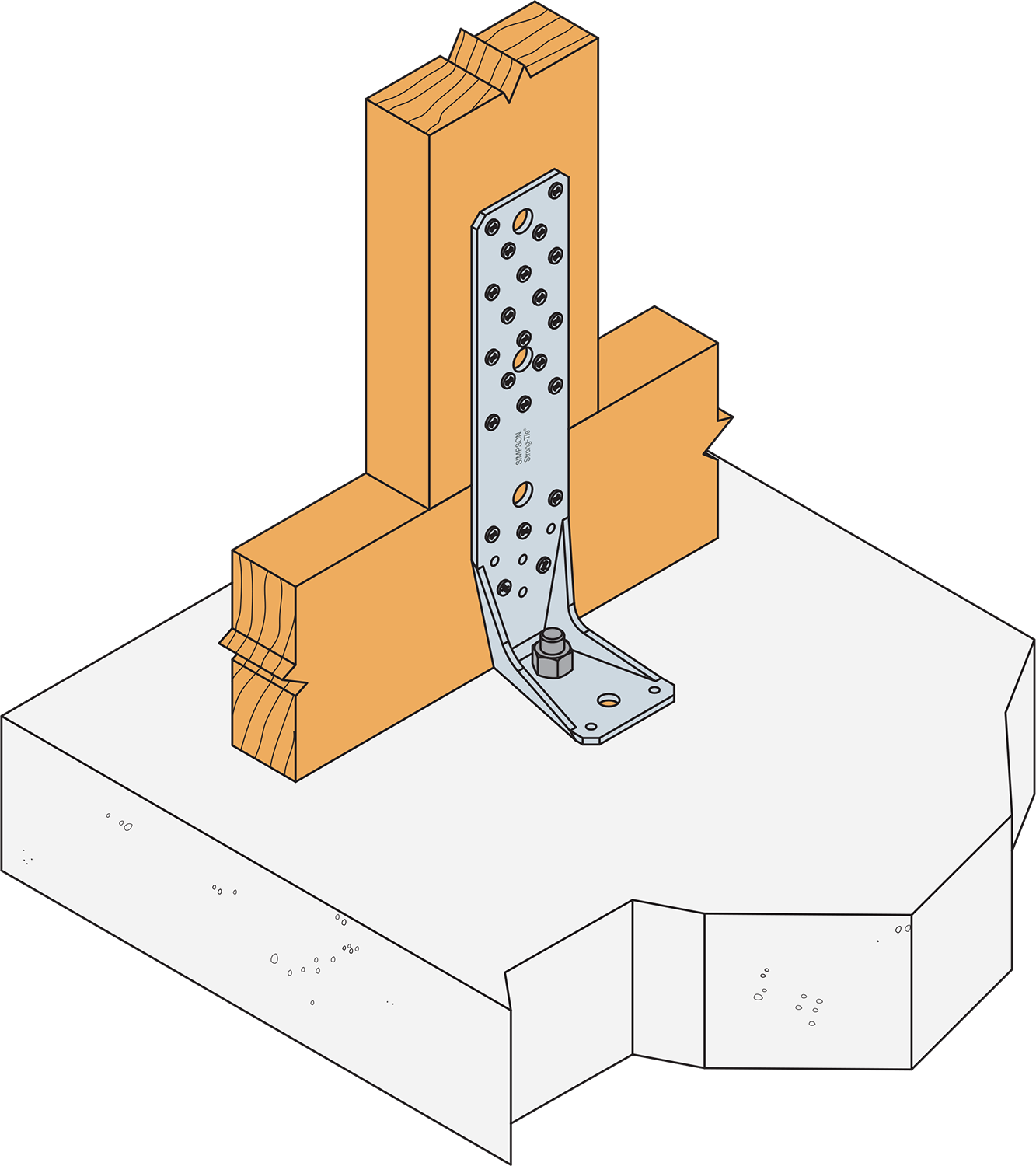

Installatie

Installatie

Bevestigingen

Gedragen bouwdeel:

  • Ringnagels CNA Ø 4,0x50 mm,
  • Schroeven CSA Ø 5,0x40 mm.

Drager op beton :

  • Mechanische verankering : doorsteekanker WA M12-104/5,
  • Chemische verankering : hars AT-HP + draadstang LMAS M12-150/35.

Plaatsing

  1. Houd het te bevestigen element dicht bij de ondergrond.
  2. Vernagel het element. Dit kan ook worden vastgeschroefd met behulp van passende schroeven.
  3. Indien de ondergrond uit hout bestaat, wordt het hoekijzer ook daarop vastgenageld of geschroefd.
  4. Indien de ondergrond uit beton bestaat, moet het hoekijzer worden bevestigd volgens de aanbevelingen voor het plaatsen van de gekozen verankering.

Certificering

Prestatieverklaring: DoP

Europese technische goedkeuring: ETA
