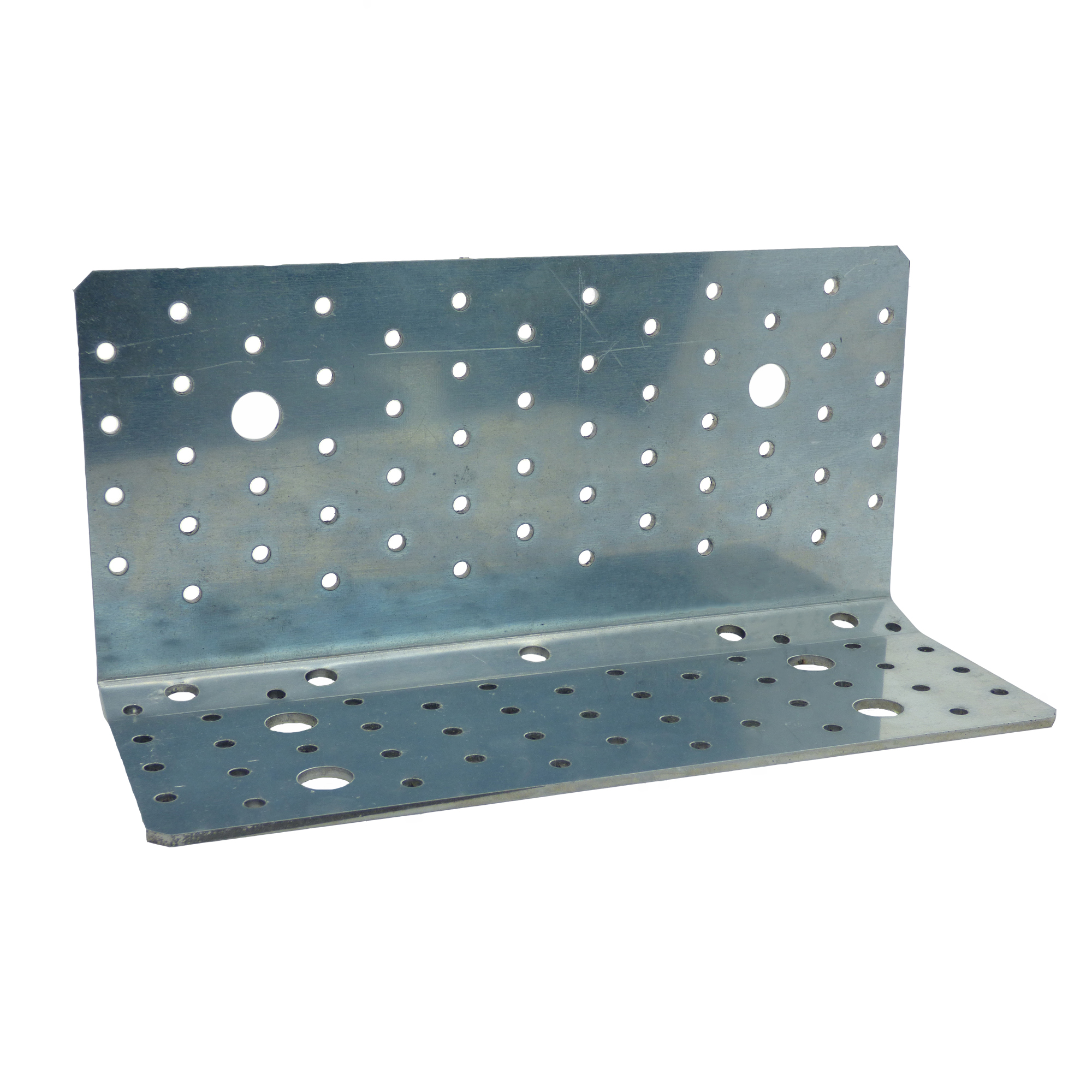

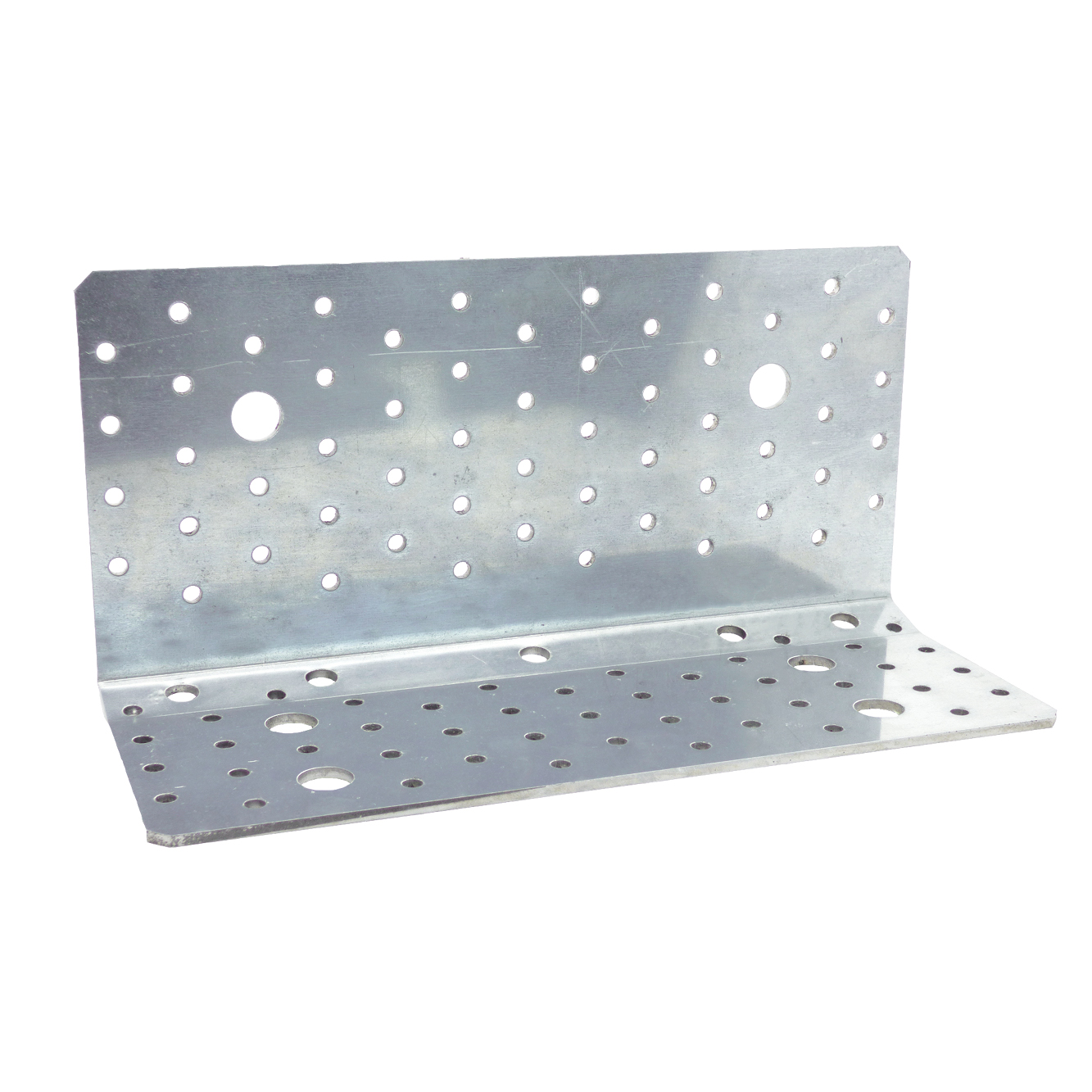

AB255HD
Verstevigd hoekijzer voor CLT
Het verstevigde hoekijzer AB255HD is speciaal ontwikkeld voor het bevestigen van CLT-platen op houten of betonnen ondergrond. Zeer veelzijdig en gekenmerkt door een bijzonder hoge afschuifsterkte dankzij een geoptimaliseerde geometrie.
CE-Markering
ETA
Nieuw
Gebruiksklasse 2
Binner
Gegalvaniseerd staal Z275
EPD
Product Details
Afbeeldingen
Kenmerken
Toepassing
Technische gegevens
Afmetingen
Afmetingen
| Referentie | Verbinder afmetingen | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Other | Afmetingen en karakteristieke waarden[mm] | flens B[mm] | Boorgaten in drager[mm] | ||||||||
| Qty per Box | Gewicht[kg] | B[mm] | B[mm] | C[mm] | Dikte[mm] | bolvormig | bolvormig | ||||
| Flens A[mm] | Ø13[mm] | Schroeven of nagels[mm] | Ø9 | Ø13[mm] | |||||||
| AB255HD | 10.0 | 1.2 | 123 | 100 | 255 | 3 | 56 | 2 | 41 | 5 | 4 |
Karakteristieke waarden - Hout op hout - 1 hoekijzer - Nageltabel 1
Afmetingen
| Referentie | Angle bracket capacity | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Karakteristieke waarden - Hout op hout - Nageltabel 1 | ||||||||||||||||||
| Bevestigingen | Karakteristieke waarden - Hout C24 - 1 hoekijzer[kN] | |||||||||||||||||
| Flens A | Flens B | R₁,ₖ | R2,k = R3,k | R4,k | R5,k | |||||||||||||
| Aantal | Typ | Aantal | Typ | Qty 2 | Type 2 | CSA5.0x40Z | CNA4.0x60 | CSA5.0x50 | CSA5.0x40Z | CNA4.0x60 | CSA5.0x50 | CSA5.0x40Z | CNA4.0x60 | CSA5.0x50 | CSA5.0x40Z | CNA4.0x60 | CSA5.0x50 | |
| AB255HD | 26.0 | CNA/CSA | 5.0 | ESCRFTC8.0x140 | 13.0 | CNA/CSA | min (51.0 ; 56/kmod) | min (51.0 ; 56/kmod) | min (51.0 ; 56/kmod) | 42.9 | 45.7 | 46 | 13.9/kmod^0.8 | 13.9/kmod^0.8 | 13.9/kmod^0.8 | min (8.7 ; 9.2/kmod) | min (10.9 ; 9.2/kmod) | 9.2/kmod |
De waarde in de bovenstaande tabel kan worden gebruikt als het paneel niet kan draaien.
De karakteristieke weerstandswaarden R1.k zijn geldig ongeacht het aantal bevestigingen CNA/CSA op de vleugel B.
Waarden met een andere schroeflengte ESCRFTC zijn beschikbaar in onze ETE.
Vereenvoudigde karakteristieke waarden - Hout op hout - 1 hoekijzer - Nageltabel 1
Afmetingen
| Referentie | Angle bracket capacity | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Vereenvoudigde karakteristieke waarden - Hout op hout - Nageltabel 1 | ||||||||||||||||||
| Bevestigingen | Vereenvoudigde karakteristieke waarden - Hout C24 - 1 hoekijzer [kN] | |||||||||||||||||
| Flens A | Flens B | R2,k = R3,k | R₁,ₖ | R4,k | R5,k | |||||||||||||
| Aantal | Typ | Aantal | Typ | Aantal | Type 2 | CSA5.0x40Z | CNA4.0x60 | CSA5.0x50 | CSA5.0x40Z | CNA4.0x60 | CSA5.0x50 | CSA5.0x40Z | CNA4.0x60 | CSA5.0x50 | CSA5.0x40Z | CNA4.0x60 | CSA5.0x50 | |
| AB255HD | 26.0 | CNA/CSA | 5.0 | ESCRFTC8.0x140 | 13.0 | CNA/CSA | 42.9 | 45.7 | 46 | 51 | 51 | 51 | 15.1 | 15.1 | 15.1 | 8.7 | 10.2 | 10.2 |
De gepubliceerde karakteristieke waarde is gebaseerd op plotselinge belastingsduur en gebruiksklasse 2 overeenkomstig EC5 (EN 1995) – kmod = 0,9. Voor andere belastingsduur en gebruiksklasse, zie de ETA voor nauwkeurigere waarden.
De waarde in de bovenstaande tabel kan worden gebruikt als het paneel niet kan draaien.De karakteristieke weerstandswaarden R1.k zijn geldig ongeacht het aantal bevestigingen CNA/CSA op de vleugel B.
Waarden met een andere schroeflengte ESCRFTC zijn beschikbaar in onze ETE.
Karakteristieke waarden - Hout op hout - 1 hoekijzer - Nageltabel 2
Afmetingen
| Referentie | Angle bracket capacity | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Karakteristieke waarden - Hout op hout - Nageltabel 2 | ||||||||||||||||||
| Bevestigingen | Karakteristieke waarden - Hout C24 - 1 hoekijzer[kN] | |||||||||||||||||
| Flens A | Flens B | R₁,ₖ | R2,k = R3,k | R5,k | R4,k | |||||||||||||
| Aantal | Typ | Aantal | Typ | Aantal | Type 2 | CSA5.0x40Z | CNA4.0x60 | CSA5.0x50 | CSA5.0x40Z | CNA4.0x60 | CSA5.0x50 | CSA5.0x40Z | CNA4.0x60 | CSA5.0x50 | CSA5.0x40Z | CNA4.0x60 | CSA5.0x50 | |
| AB255HD | 30.0 | CNA/CSA | 5.0 | ESCRFTC8.0x200 | 13.0 | CNA/CSA | min (66.4 ; 56/kmod) | min (70.8 ; 56/kmod) | min (72.4 ; 56/kmod) | 46.5 | 49.7 | 53.5 | min (13.5 ; 9.2/kmod) | min (16.8 ; 9.2/kmod) | 9.2/kmod | 13.9/kmod^0.8 | 13.9/kmod^0.8 | 13.9/kmod^0.8 |
De waarde in de bovenstaande tabel kan worden gebruikt als het paneel niet kan draaien.
De karakteristieke weerstandswaarden R1.k zijn geldig ongeacht het aantal bevestigingen CNA/CSA op de vleugel B.
Waarden met een andere schroeflengte ESCRFTC zijn beschikbaar in onze ETE.
Vereenvoudigde karakteristieke waarden - Hout op hout - 1 hoekijzer - Nageltabel 2
Afmetingen
| Referentie | Angle bracket capacity | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Vereenvoudigde karakteristieke waarden - Hout op hout - Nageltabel 2 | ||||||||||||||||||
| Bevestigingen | Vereenvoudigde karakteristieke waarden - Hout C24 - 1 hoekijzer[kN] | |||||||||||||||||
| Flens A | Flens B | R2,k = R3,k | R4,k | R₁,ₖ | R5,k | |||||||||||||
| Aantal | Typ | Aantal | Typ | Aantal | Type 2 | CSA5.0x40Z | CNA4.0x60 | CSA5.0x50 | CSA5.0x40Z | CNA4.0x60 | CSA5.0x50 | CSA5.0x40Z | CNA4.0x60 | CSA5.0x50 | CSA5.0x40Z | CNA4.0x60 | CSA5.0x50 | |
| AB255HD | 30.0 | CNA/CSA | 5.0 | ESCRFTC8.0x200 | 13.0 | CNA/CSA | 46.5 | 49.7 | 53.5 | 15.1 | 15.1 | 15.1 | 62.2 | 62.2 | 62.2 | 10.2 | 10.2 | 10.2 |
De gepubliceerde karakteristieke waarde is gebaseerd op plotselinge belastingsduur en gebruiksklasse 2 overeenkomstig EC5 (EN 1995) – kmod = 0,9. Voor andere belastingsduur en gebruiksklasse, zie de ETA voor nauwkeurigere waarden.
De waarde in de bovenstaande tabel kan worden gebruikt als het paneel niet kan draaien.De karakteristieke weerstandswaarden R1.k zijn geldig ongeacht het aantal bevestigingen CNA/CSA op de vleugel B.
Waarden met een andere schroeflengte ESCRFTC zijn beschikbaar in onze ETE.
Karakteristieke waarden - Hout op hout - 1 hoekijzer - Nageltabel 3
Afmetingen
| Referentie | Angle bracket capacity | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Karakteristieke waarden - Hout op hout - Nageltabel 3 | ||||||||||||||||||
| Bevestigingen | Karakteristieke waarden - Hout C24 - 1 hoekijzer[kN] | |||||||||||||||||
| Flens A | Flens B | R₁,ₖ | R4,k | R2,k = R3,k | R5,k | |||||||||||||
| Aantal | Typ | Aantal | Typ | Aantal | Type 2 | CSA5.0x40Z | CNA4.0x60 | CSA5.0x50 | CSA5.0x40Z | CNA4.0x60 | CSA5.0x50 | CSA5.0x40Z | CNA4.0x60 | CSA5.0x50 | CSA5.0x40Z | CNA4.0x60 | CSA5.0x50 | |
| AB255HD | 26.0 | CNA/CSA | 3.0 | ESCRFTC8.0x200 | 13.0 | CNA/CSA | min (46.8 ; 56/kmod) | min (46.8 ; 56/kmod) | min (46.8 ; 56/kmod) | 13.9/kmod^0.8 | 13.9/kmod^0.8 | 13.9/kmod^0.8 | 32.4 | 32.4 | 43.4 | min (8.7 ; 9.2/kmod) | min (10.8 ; 9.2/kmod) | 9.25/kmod |
De waarde in de bovenstaande tabel kan worden gebruikt als het paneel niet kan draaien.De karakteristieke weerstandswaarden R1.k zijn geldig ongeacht het aantal bevestigingen CNA/CSA op de vleugel B.
Waarden met een andere schroeflengte ESCRFTC zijn beschikbaar in onze ETE.
Vereenvoudigde karakteristieke waarden - Hout op hout - 1 hoekijzer - Nageltabel 3
Afmetingen
| Referentie | Angle bracket capacity | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Vereenvoudigde karakteristieke waarden - Hout op hout - Nageltabel 3 | ||||||||||||||||||
| Bevestigingen | Vereenvoudigde karakteristieke waarden - Hout C24 - 1 hoekijzer[kN] | |||||||||||||||||
| Flens A | Flens B | R4,k | R2,k = R3,k | R₁,ₖ | R5,k | |||||||||||||
| Aantal | Typ | Aantal | Typ | Aantal | Type 2 | CSA5.0x40Z | CNA4.0x60 | CSA5.0x50 | CSA5.0x40Z | CNA4.0x60 | CSA5.0x50 | CSA5.0x40Z | CNA4.0x60 | CSA5.0x50 | CSA5.0x40Z | CNA4.0x60 | CSA5.0x50 | |
| AB255HD | 26.0 | CNA/CSA | 3.0 | ESCRFTC8.0x200 | 13.0 | CNA/CSA | 15.1 | 15.1 | 15.1 | 32.4 | 32.4 | 43.4 | 46.8 | 46.8 | 46.8 | 8.7 | 10.2 | 10.2 |
De waarde in de bovenstaande tabel kan worden gebruikt als het paneel niet kan draaien.De gepubliceerde karakteristieke waarde is gebaseerd op plotselinge belastingsduur en gebruiksklasse 2 overeenkomstig EC5 (EN 1995) – kmod = 0,9. Voor andere belastingsduur en gebruiksklasse, zie de ETA voor nauwkeurigere waarden.
De waarde in de bovenstaande tabel kan worden gebruikt als het paneel niet kan draaien. De karakteristieke weerstandswaarden R1.k zijn geldig ongeacht het aantal bevestigingen CNA/CSA op de vleugel B.
Waarden met een andere schroeflengte ESCRFTC zijn beschikbaar in onze ETE.

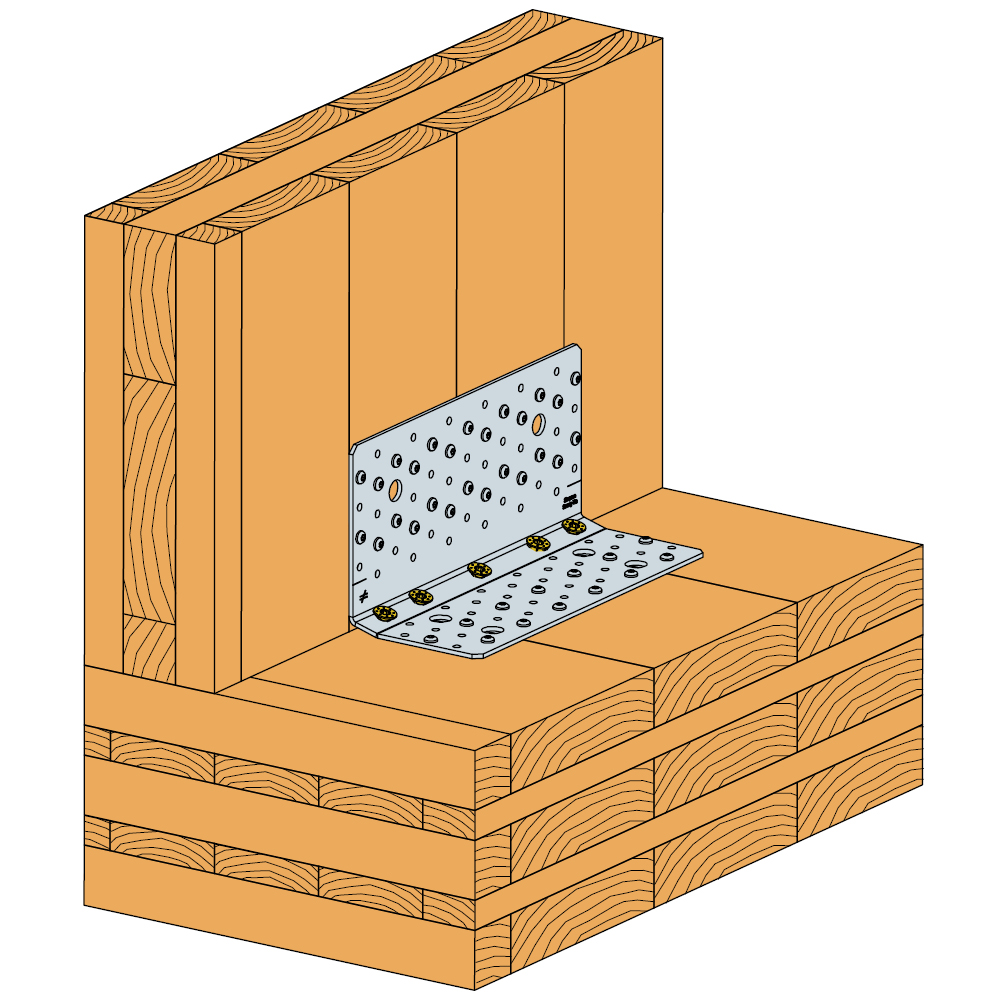

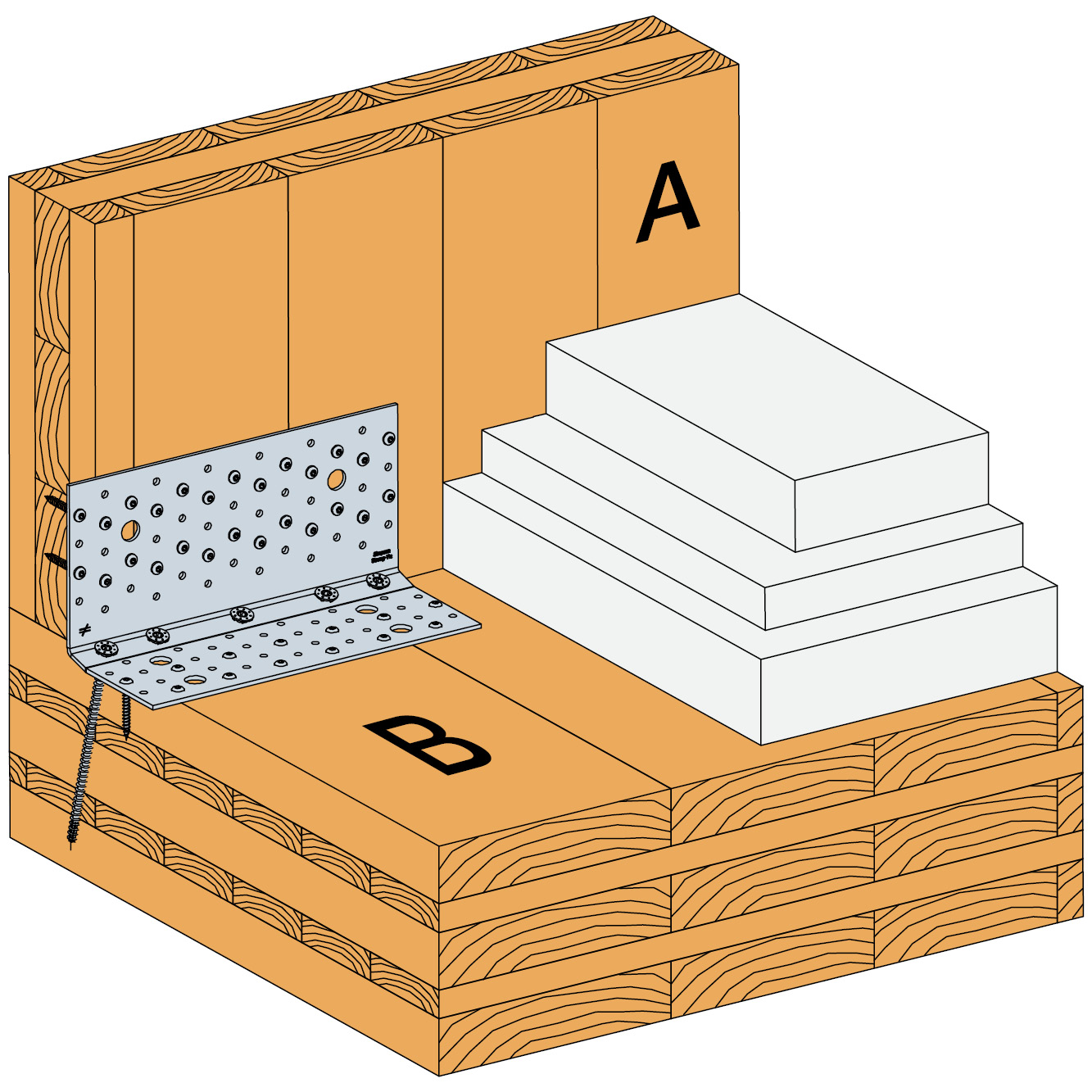

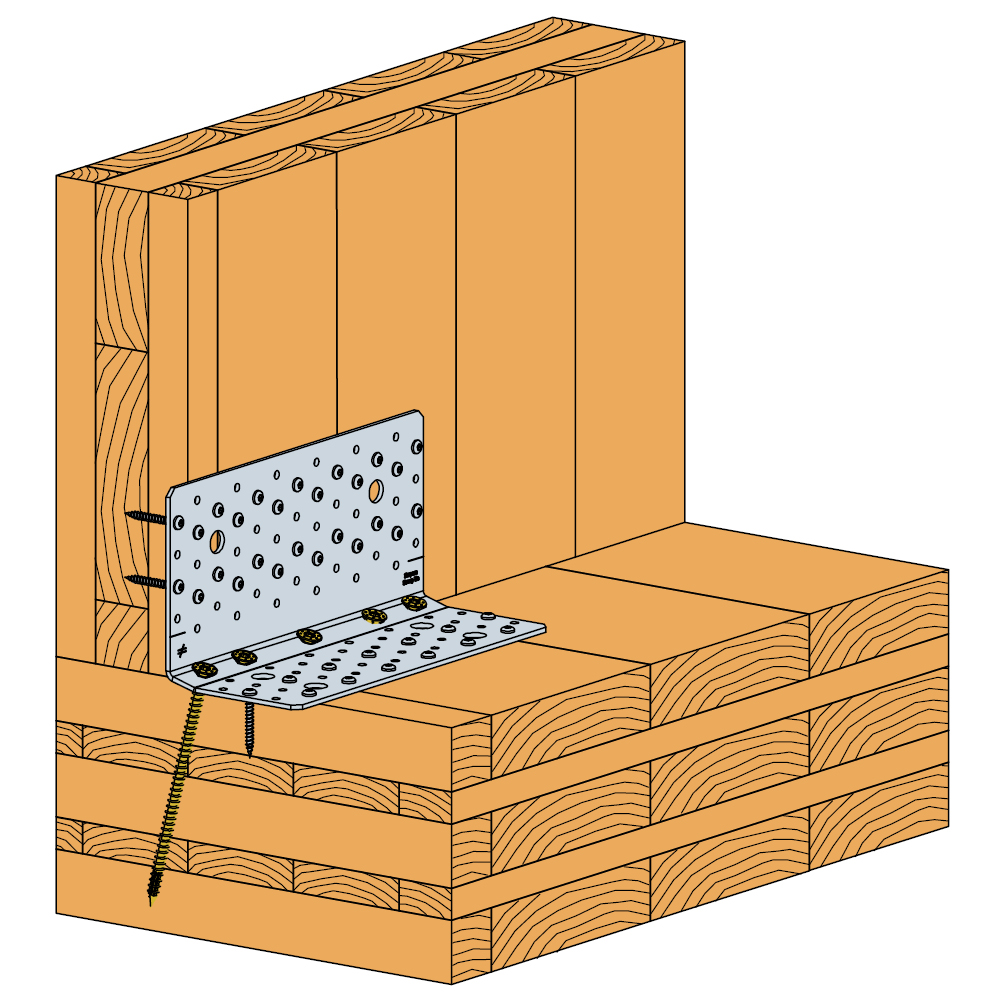

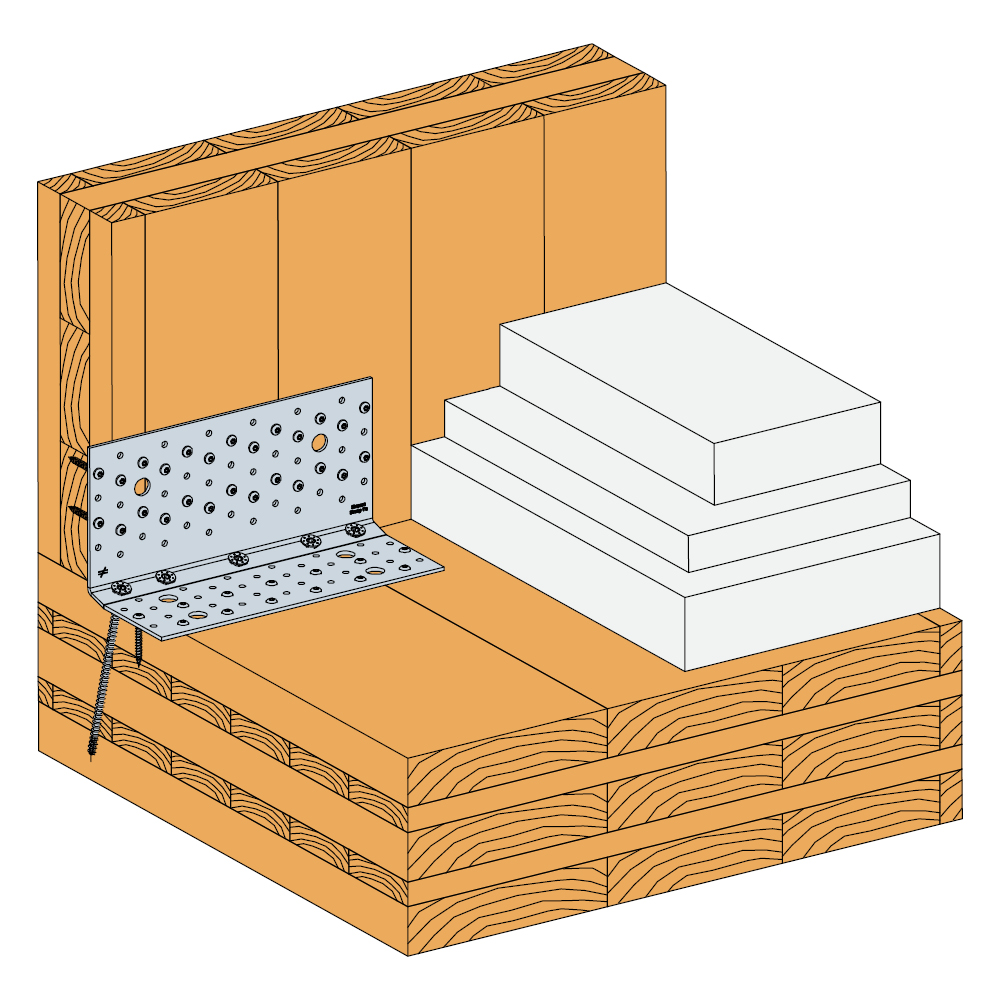

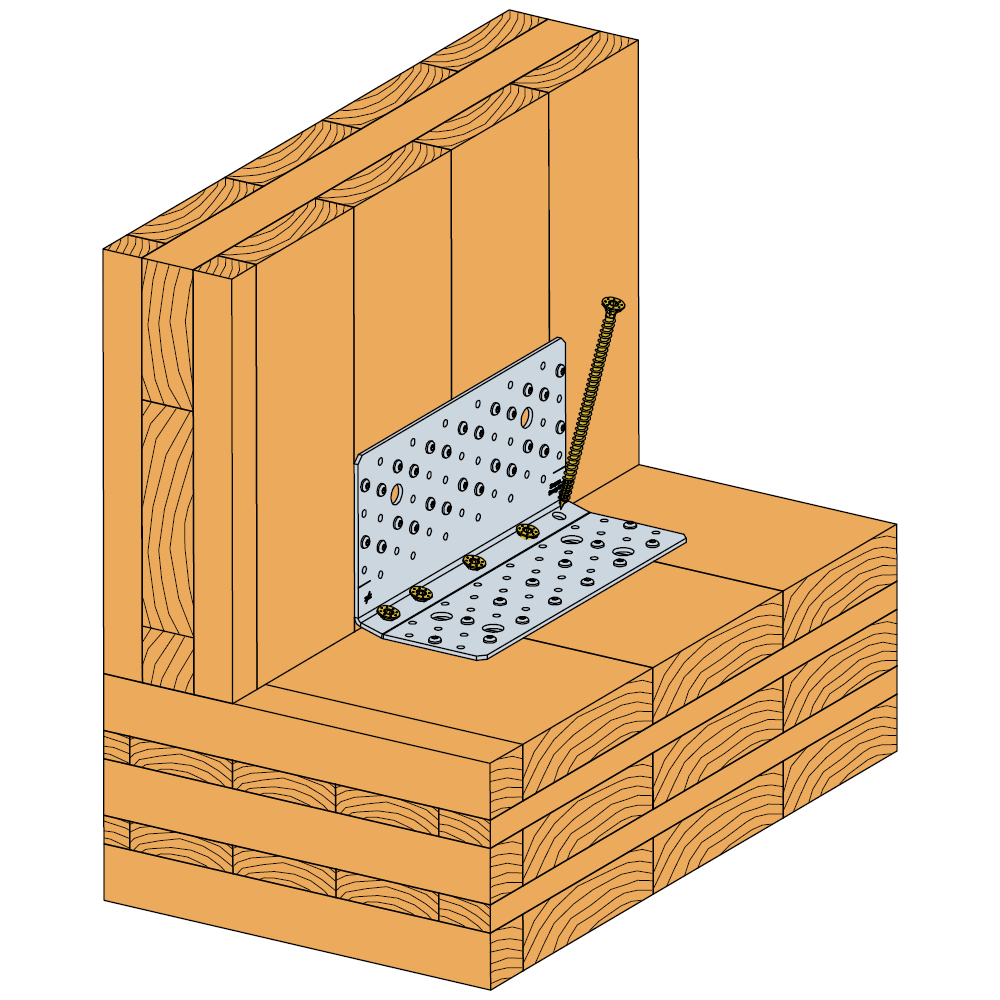

Installatie
Installatie

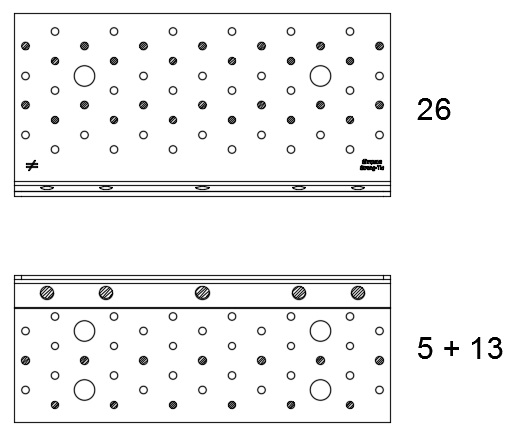

AB255HD - Nageltabel 1

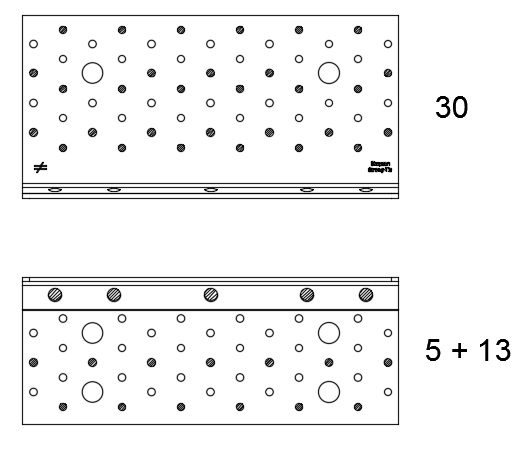

AB255HD - Nageltabel 2

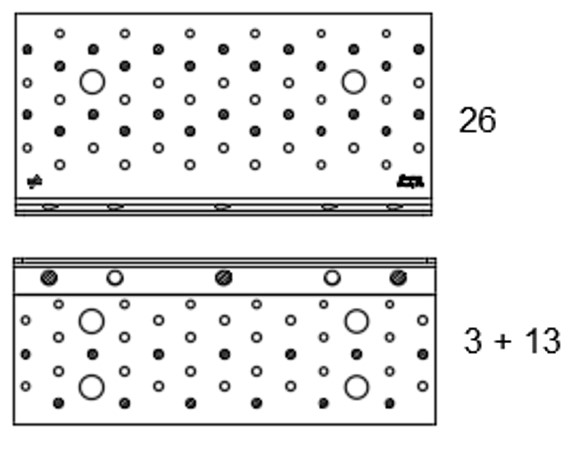

AB255HD - Nageltabel 3
