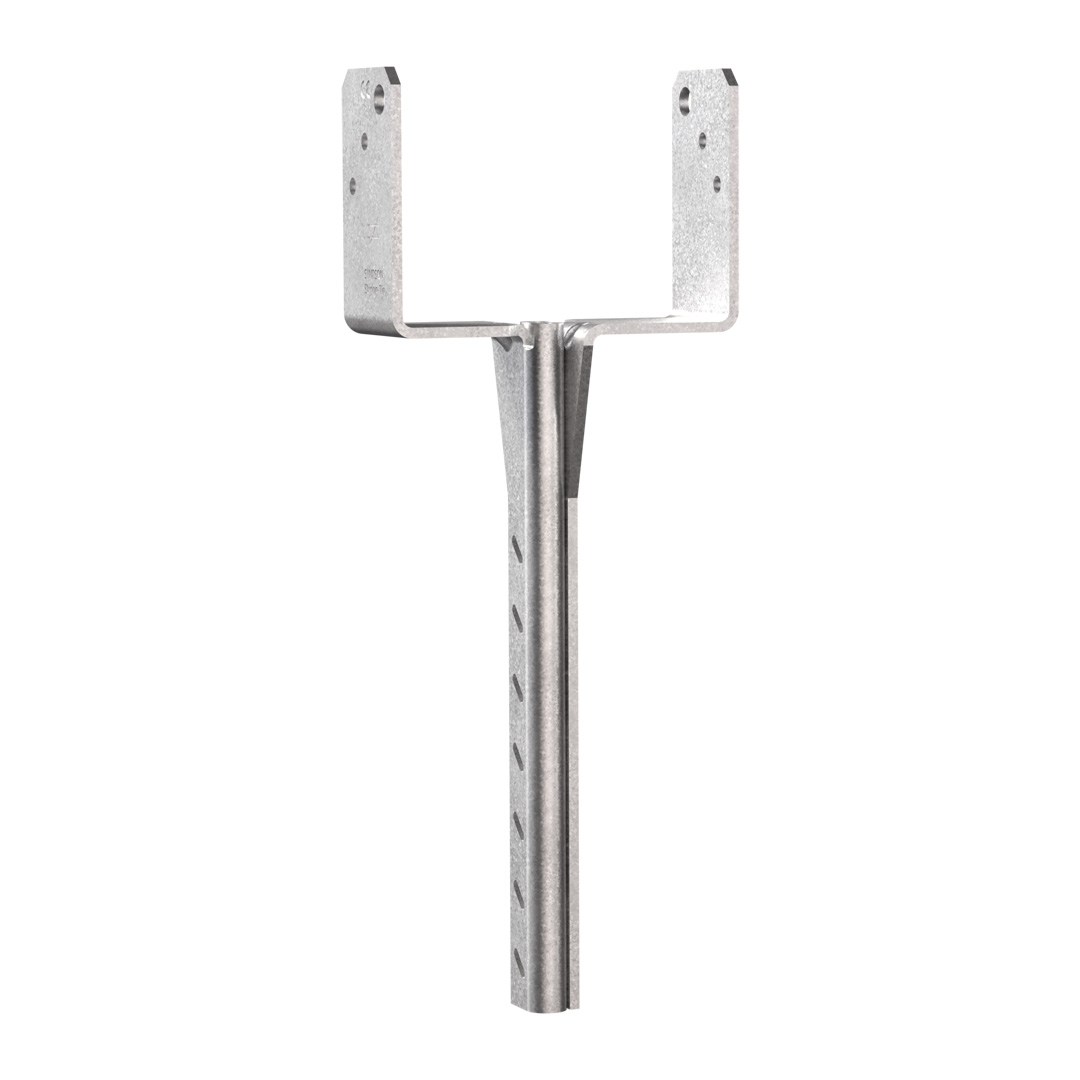

U-vormige paalvoet voor verankering - ZPRO

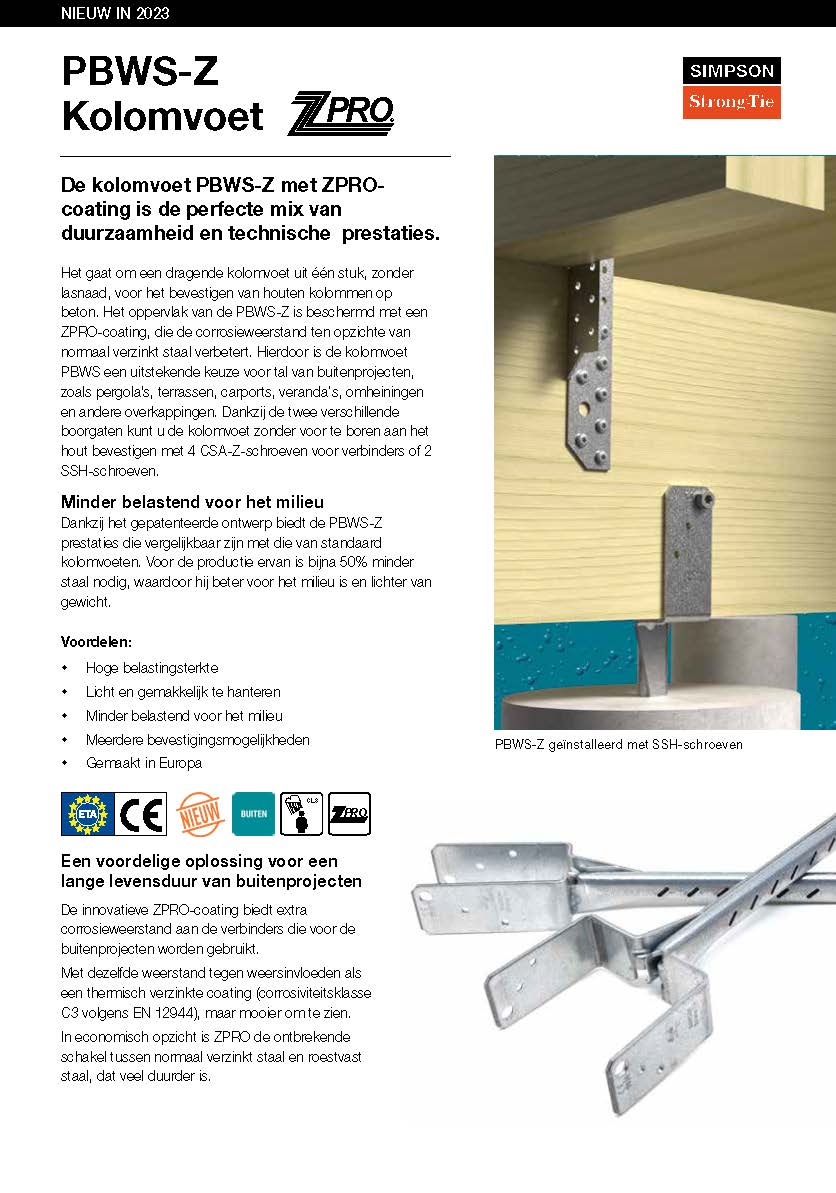

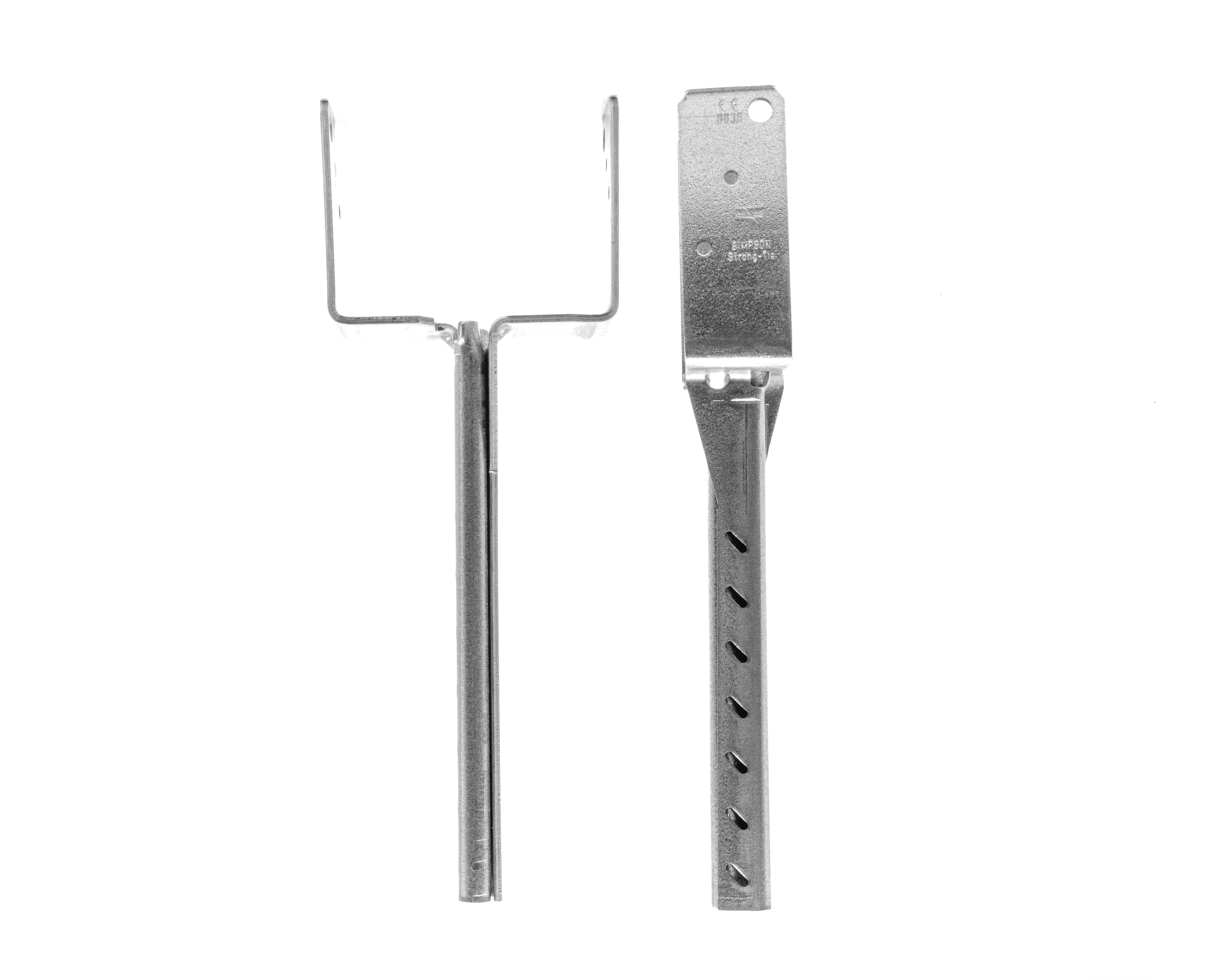

De PBWS-kolombasis is een innovatieve technische oplossing. Het is een naadloze paalvoet uit één stuk voor het bevestigen van houten palen op beton.

Technisch gegevensblad

CE-Markering

ETA

Nieuw

Label traçabilité totale

Gebruiksklasse 2

Zpro

Buiten

EPD

PBWS_SSTBP_homepage_PL_pl

PBWS_SSTBP_homepage_SE_sv

PBWS_SSTBP_homepage_FI_fi

PBWS_SSTBP_homepage_DK_da

Product Details

Afbeeldingen

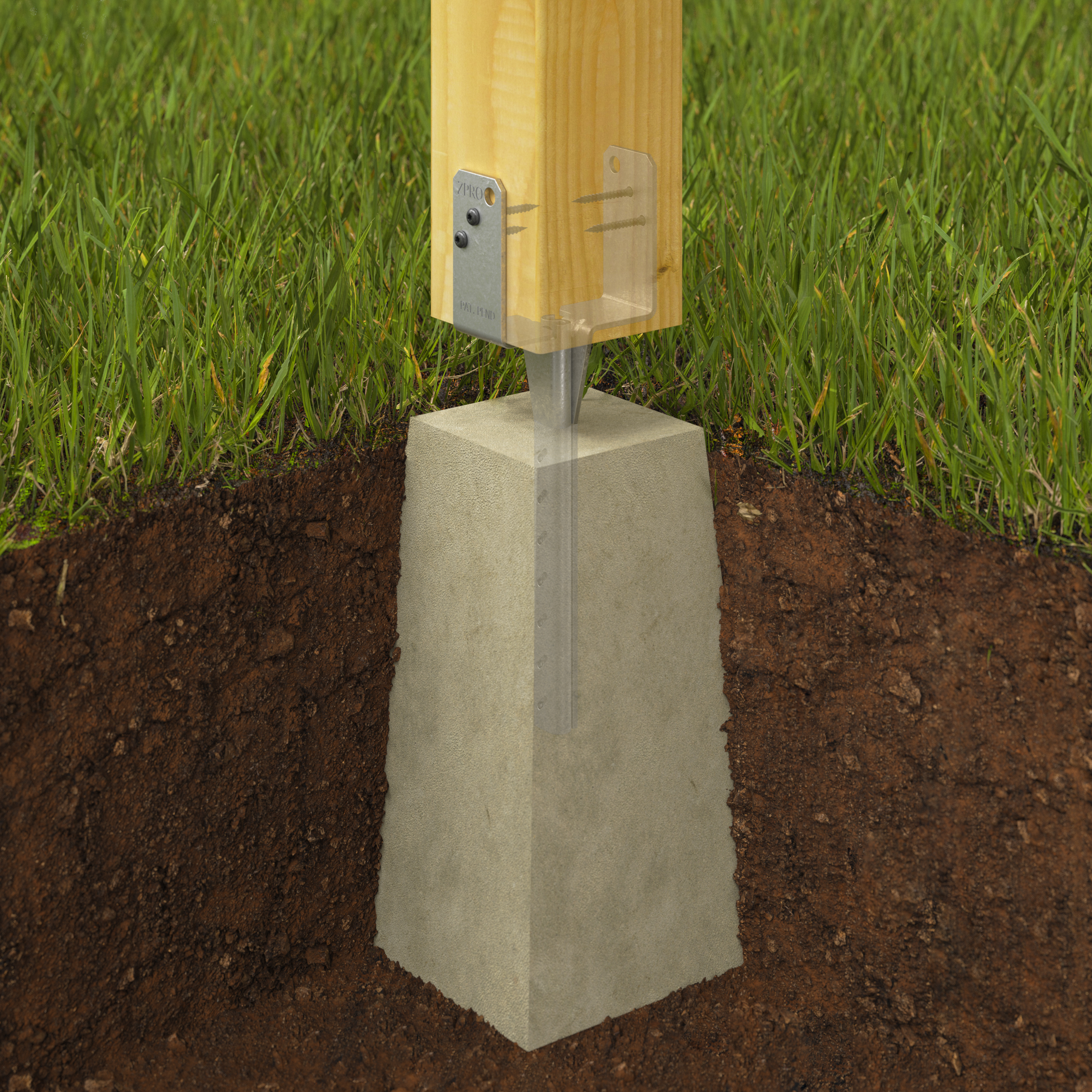

PBWS installed using 4 x CSA connector screws.

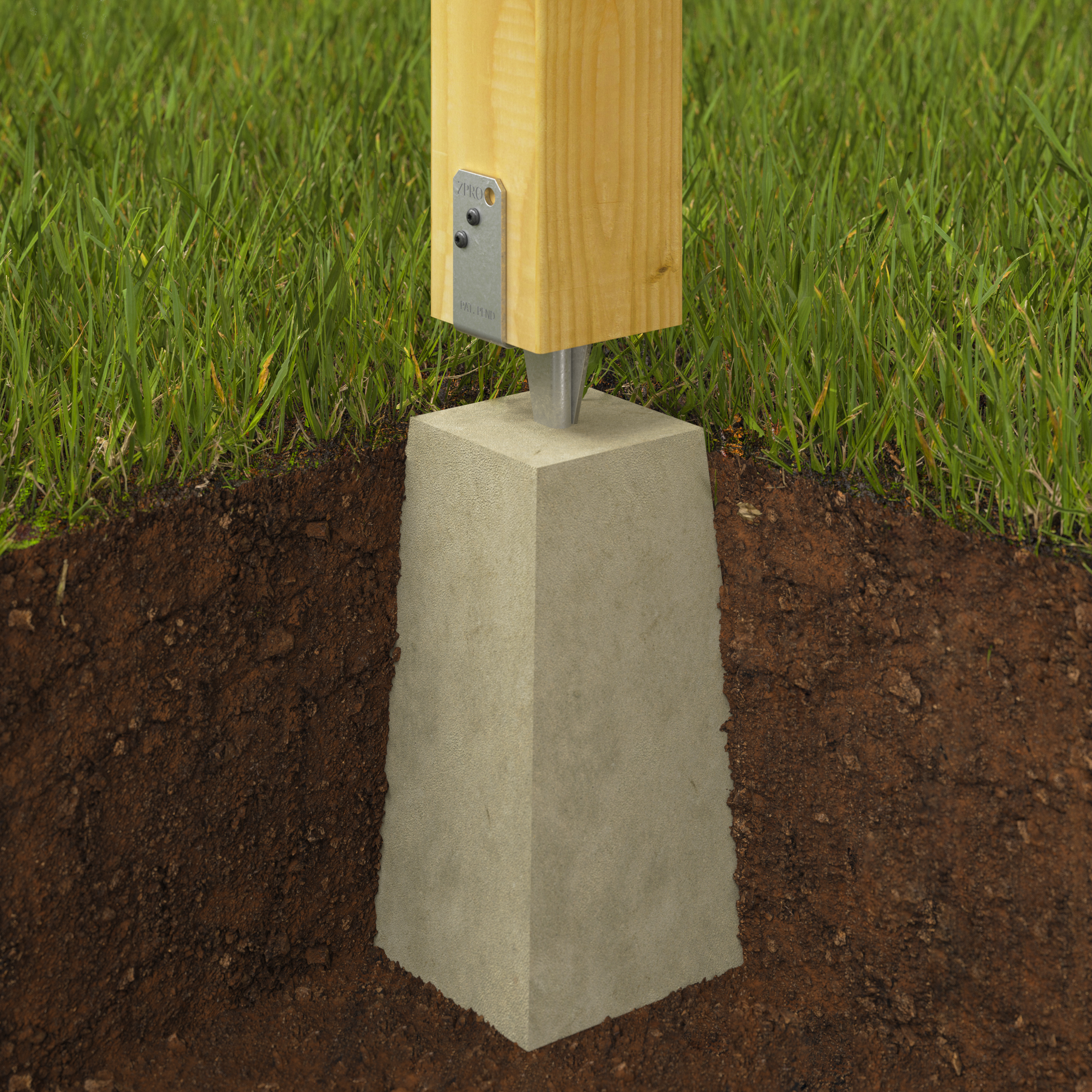

PBWS installed using 2 x SSH hex head screws.


PBWS post installation using 4 x CSA connector screws.

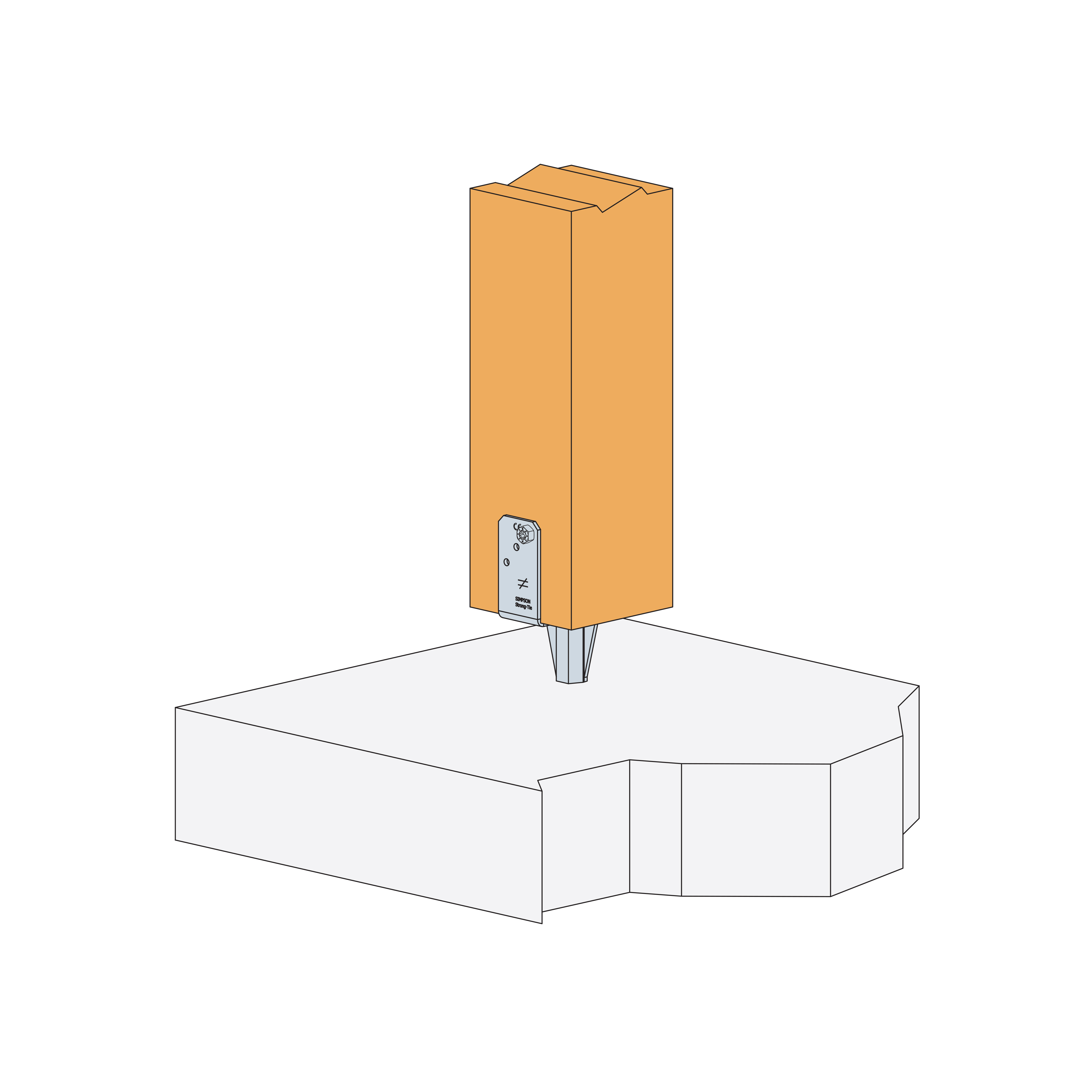

PBWS post installation using 2 x SSH hex head screws.

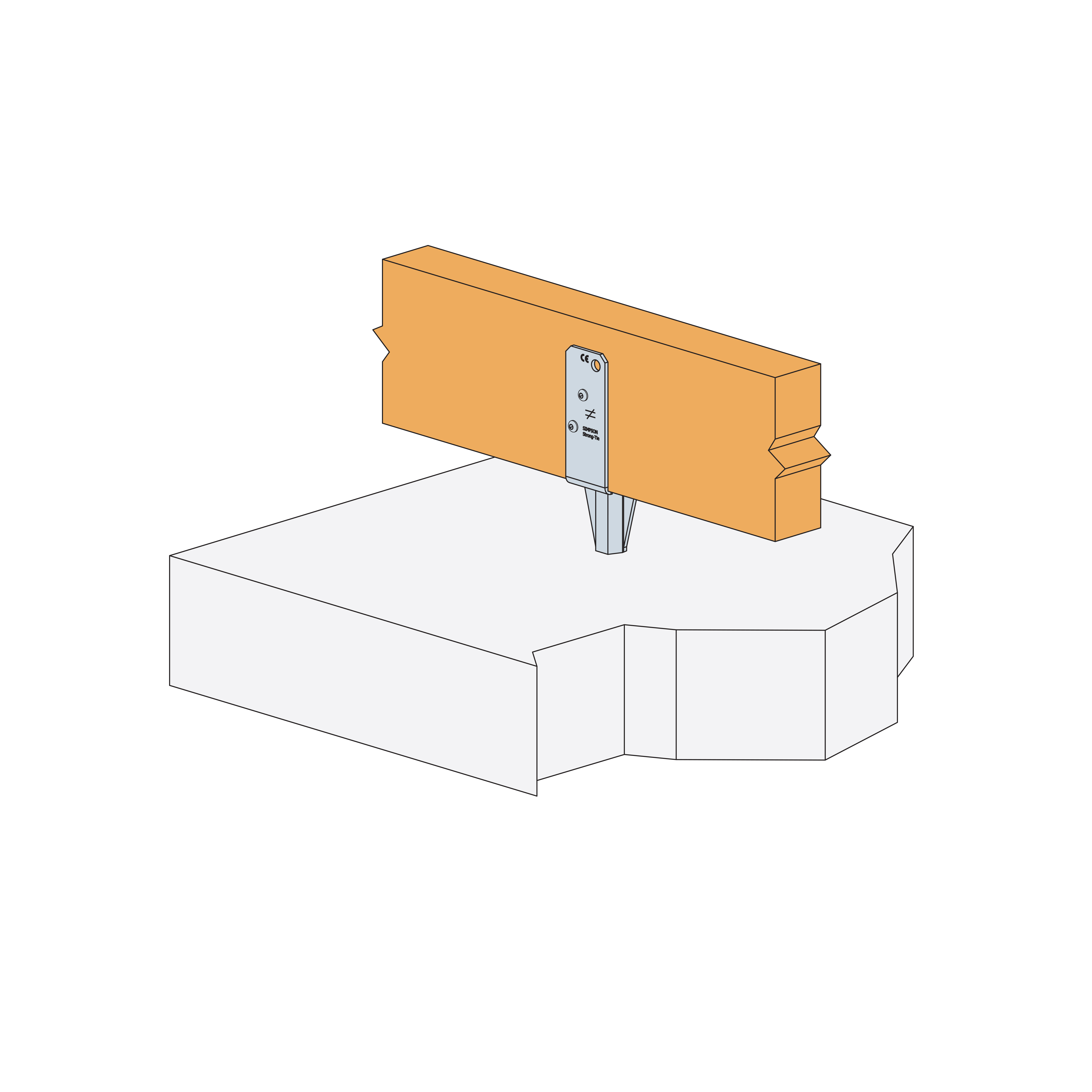

PBWS beam installation.

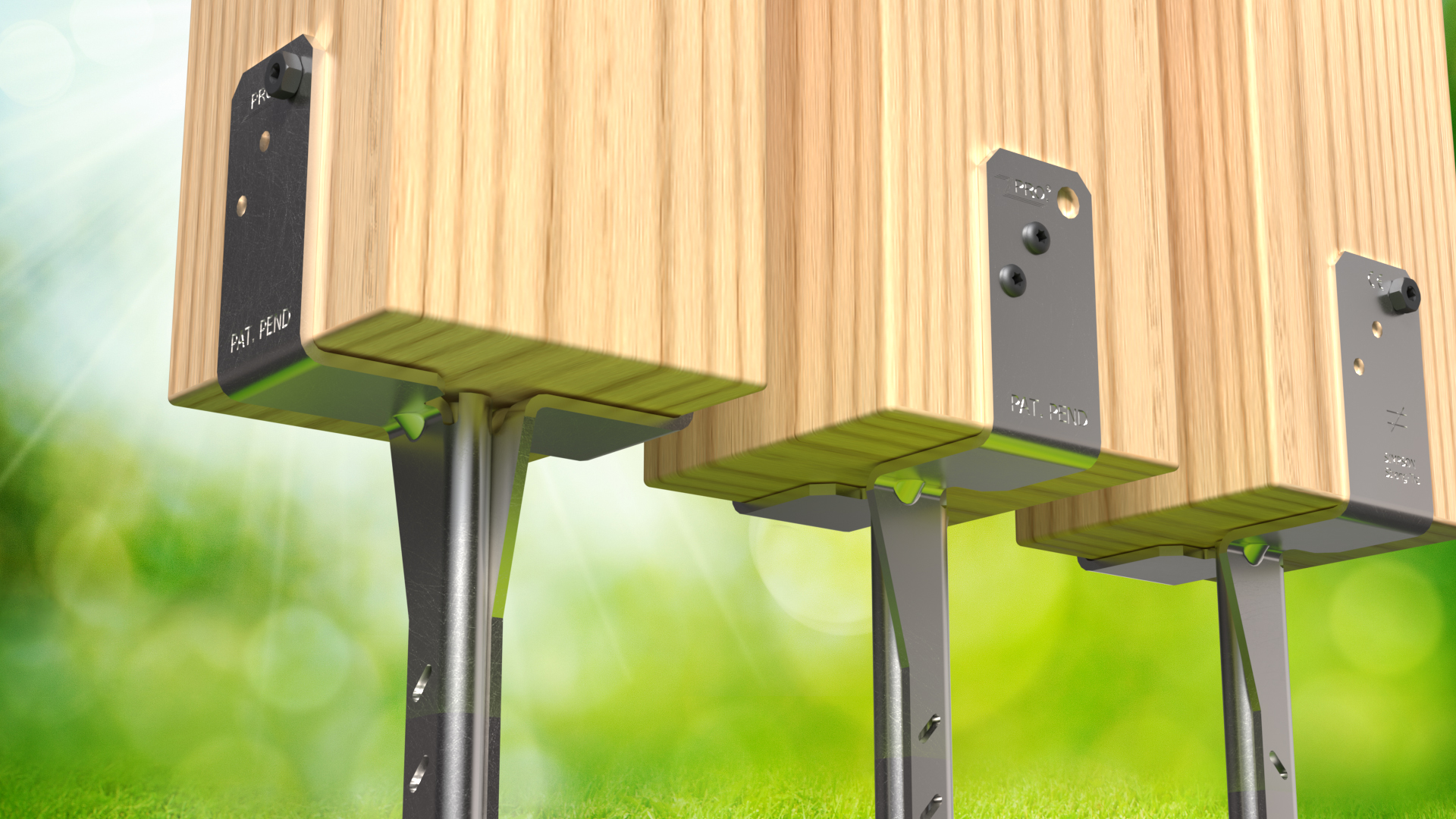

C_PBWS_InstPho_Pho_Instld_PBWS-below_EU_EU

PBWS installed using 4 x CSA connector screws.

PBWS installed using 2 x SSH hex head screws.

Kenmerken

Materiaal

S250GD volgens EN 10346,
ZPRO coating komt overeen met een zinklaag van ongeveer 55 µm, met als resultaat een betere corrosiebestendigheid, vergeleken met conventioneel gegalvaniseerd staal,
Dikte 5 mm.

Voordelen

Bestaand tegen opwaartse druk
In hoogte verstelbaar dankzij de afdichtstang,
Lichtgewicht en gemakkelijk te hanteren,
Voorboren in de houten paal is niet nodig,
Verminderde milieu-impact door materiaaloptimalisatie...

Toepassing

Steun

Steun : beton,
Ondersteund : massief hout, gelijmd gelamineerd hout, composiethout.

Waar te gebruiken

Pergola palen,
Palen voor vlonders,
Hek palen,
Palen voor luifels,
Portiek palen,
Palen voor de schuur,

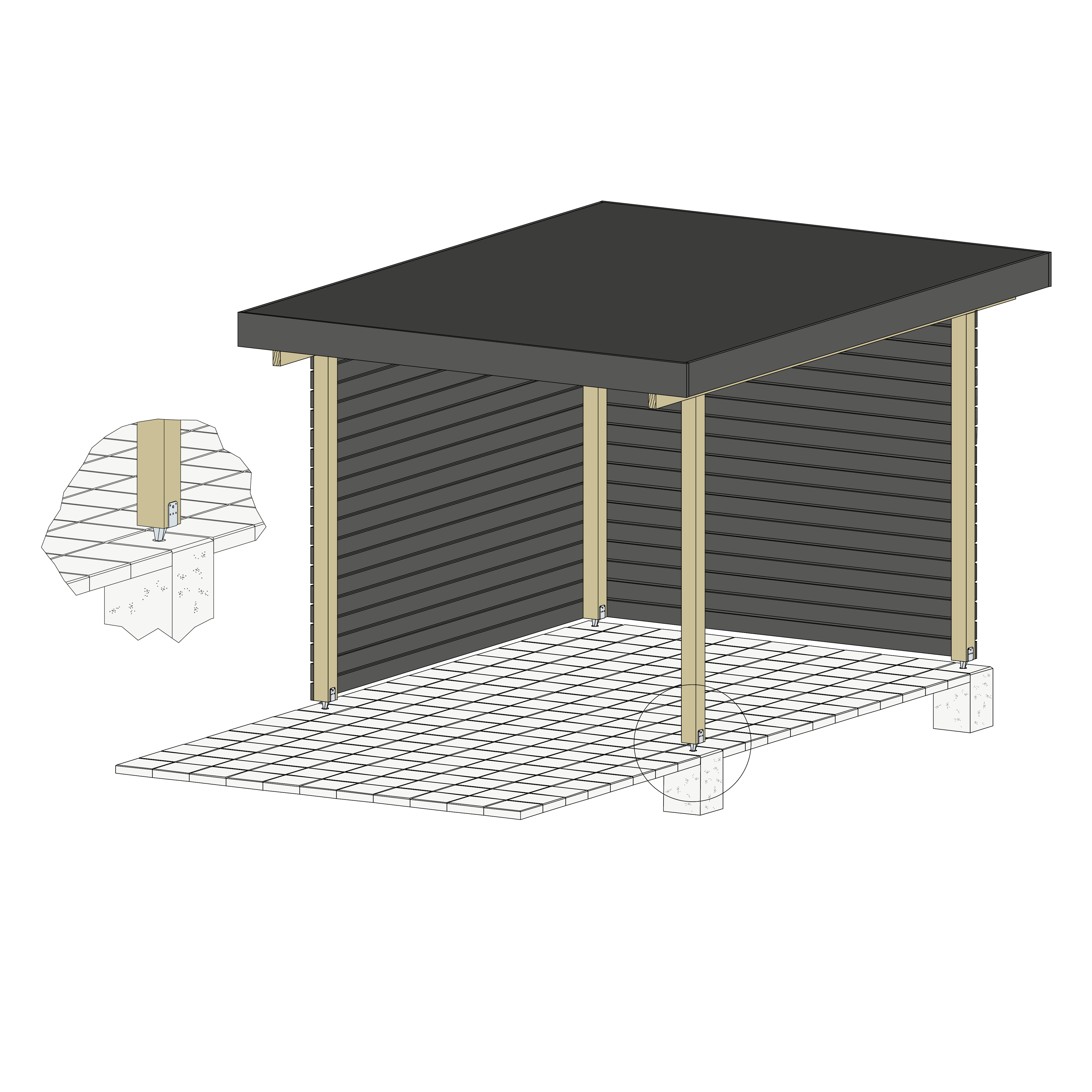

Carport palen...

Technische gegevens

Afmetingen

Referentie	Verbinder afmetingen
	Other		Afmetingen en karakteristieke waarden[mm]							Boorgaten
	Qty per box	Gewicht[kg]	W1[mm]	B[mm]	C[mm]	D[mm]	H[mm]	Ø tube[mm]	Dikte[mm]	bolvormig
	Qty per box	Gewicht[kg]	W1[mm]	B[mm]	C[mm]	D[mm]	H[mm]	Ø tube[mm]	Dikte[mm]	Schroeven of nagels[mm]	Ø8.5[mm]
PBWS45Z	20	0.5	45	40	99.5	50	150	22	3	4	2
PBWS70Z	20	0.5	70	40	87	50	150	22	3	4	2
PBWS90Z	20	0.5	90	40	77	50	150	22	3	4	2
PBWS100Z	20	0.5	100	40	72	50	150	22	3	4	2

Karakteristieke Waarden

Referentie	Post base capacity
	Karakteristieke waarden - Hout op beton
	Bevestigingen		Karakteristieke waarden - Hout C24[kN]
	Op de kolom		R₁,ₖ	R₂.ₖ
	Aantal	Typ	R₁,ₖ	R₂.ₖ
PBWS45Z	4	CSA5,0x40Z	20.2	2.5
PBWS70Z	4	CSA5,0x40Z	20.2	2.5
PBWS90Z	4	CSA5,0x40Z	20.2	2.5
PBWS100Z	4	CSA5,0x40Z	20.2	2.5

Minimum betonsterkte C12/15

Karakteristieke waarden - Schroef Ø8

Referentie	Post base capacity
	Karakteristieke waarden - Hout op beton - Ø8 verbindingsschroef
	Bevestigingen		Karakteristieke waarden - Hout C24[kN]
	Op de paal		R₁,ₖ	R2,k
	Hoeveelheid	Type	R₁,ₖ	R2,k
PBWS45Z	2.0	SSH8x40	20.2	2.5
PBWS70Z	2.0	SSH8x40	20.2	2.5
PBWS90Z	2.0	SSH8x40	20.2	2.5
PBWS100Z	2.0	SSH8x40	20.2	2.5

Minimum betonsterkte C12/15

Installatie

Bevestigingen

Op hout :

CNA Ø4.0 ringnagels,
CSA schroef Ø5.0,
SSH-schroeven Ø8,0 mm,
Bouten Ø8.0 mm.

Voorboren is niet nodig.

Op beton :

AT-HP chemische verankering

De afstand tussen de horizontale plaat en het beton mag maximaal 50 mm bedragen.

Installatie

Bovenste gedeelte :

Plaats de paal in de paalvoet,
Bevestig de paalvoet aan de paal.

Onderste gedeelte :

Boor de steun verticaal, tot de aanbevolen diameter en diepte,
Zet de paal op zijn plaats en voltooi de bevestiging aan de grond met behulp van verankering
De voet van de paal kan ook in het beton worden ingebed wanneer het beton wordt gestort.
