PPMINI

Ninikolomvoeten

Deze compacte kolomvoeten zijn in het bijzonder geschikt om verwarmde vloeren of borstweringen te bevestigen.

Technisch gegevensblad

CE-Markering

ETA

Gebruiksklasse 3

Buiten

Verzinkt staal

Product Details

Afbeeldingen

Kenmerken

Materiaal

Staal S235JR overeenkomstig NF EN 10025,
Thermisch verzinkte afwerking overeenkomstig NF EN ISO 1461,
Dikte : 4 mm.

Voordelen

Geschikt voor lichtere constructies.

Toepassing

Ondergrond

Drager : hout, beton, staal,
Gedragen bouwdeel : massief hout, composiethout, gelijmd gelamineerd hout.

Toepassingsgebieden

Bevestiging van borstweringen,
Bevestiging van binnenhekwerk,
Bevestiging van verwarmde vloeren.

Technische gegevens

Afmetingen

Afmetingen en karakteristieke waarden

Referentie	Afmetingen en karakteristieke waarden [mm]							Bovenkant		Boven
Referentie	A	B	D	E	F	G	t	Ø11	Ø6x12	Ø11	Ø6x12
PPMINI50	90	70	90	70	50	34	4	4	2	4	2
PPMINI70	90	70	90	70	70	34	4	4	2	4	2
PPMINI80	90	70	90	70	80	34	4	4	2	4	2

Karasteristieke waarden

Referentie	Bevestigingen				Karakteristieke waarden - Hout C24 [kN]
	Op de kolom		Op beton		R_1,k
	Aantal	Typ	Aantal	Typ	Parallel aan het houtveze	Loodrecht op de houtveze
PPMINI50	4	Ø10	4	Ø10*	58.6 / kmod^0.37	21.6
PPMINI70	4	Ø10	4	Ø10*	58.6 / kmod^0.37	21.6
PPMINI80	4	Ø10	4	Ø10*	58.6 / kmod^0.37	21.6

** Zie het assortiment verankeringen Simpson Strong-Tie toe de meest geschikte oplossing te kiezen. De algemene oplossingen van verankeringen. De keuze gebeurt afhankelijk van het type beton, het randafstand en afstand tussen verankeringen.

Vereenvoudigde karakteristieke waarden - Hout op beton

Referentie	Bevestigingen				Vereenvoudigde karakteristieke waarden - Hout C24 [kN]
	Op de kolom		Op beton		R_1,k
	Aantal	Typ	Aantal	Typ	Parallel aan het houtveze**	Loodrecht op de houtveze
PPMINI50	4	Ø10	4	Ø10*	66.8	21.6
PPMINI70	4	Ø10	4	Ø10*	66.8	21.6
PPMINI80	4	Ø10	4	Ø10*	66.8	21.6

**Zie het assortiment verankeringen Simpson Strong-Tie toe de meest geschikte oplossing te kiezen. De algemene oplossingen van verankeringen. De keuze gebeurt afhankelijk van het type beton, het randafstand en afstand tussen verankeringen.

Installatie

Bevestigingen

Op hout :

Bouten,
Houtdraadbouten LAG 10x80,
Schroeven SSH Ø10x50.

Op beton :

Mechanische verankering : doorsteekanker WA M10-78/5 of alternatief FM-753 CRACK 3DG M10x90/10 (Coating geschikt voor buitengebruik),
Chemische verankering :hars AT-HP + draadstang LMAS M10-120/25.

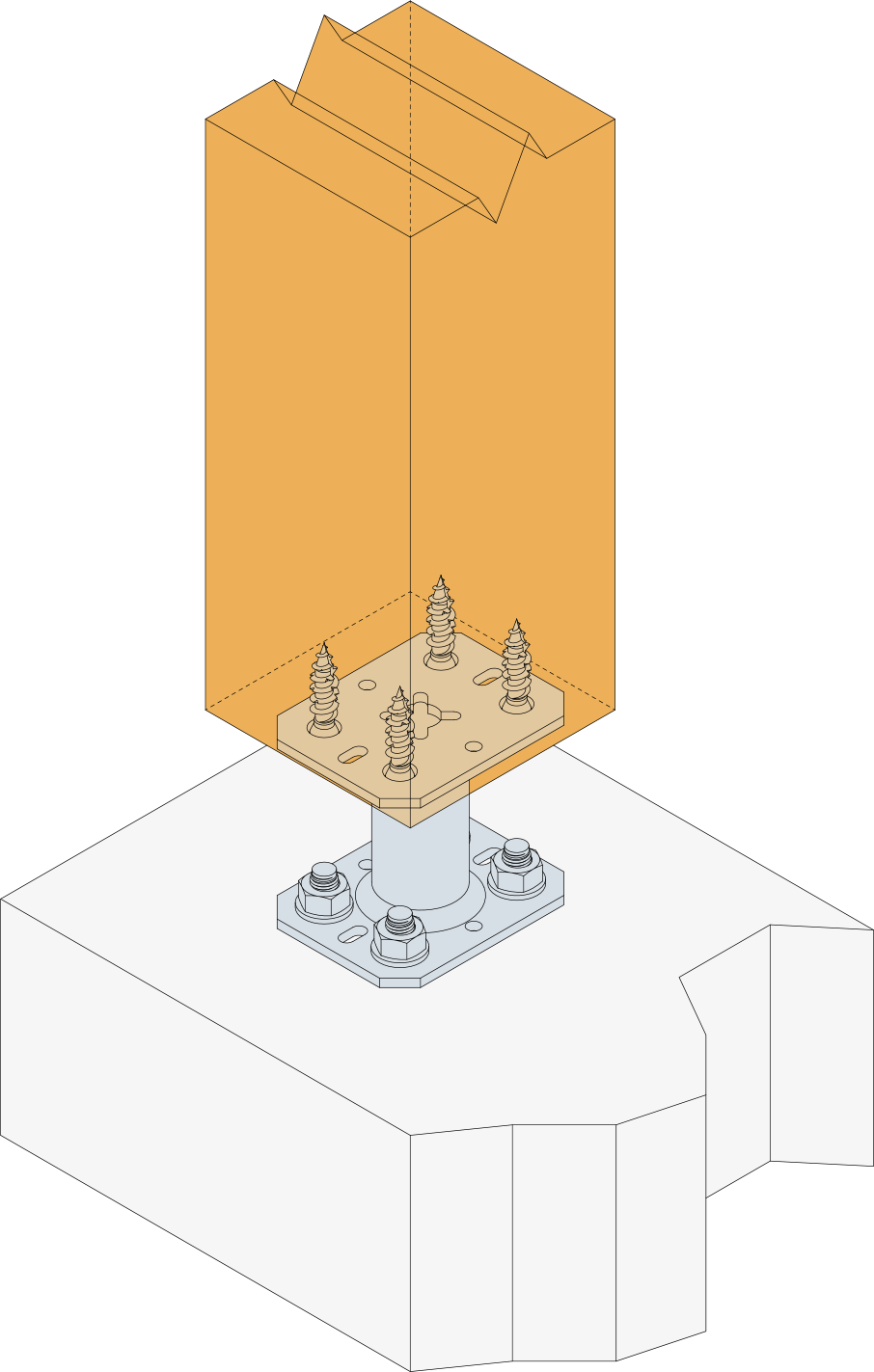

Plaatsing

Bovenaan :

Plaats het bovenste plaatje van de kolomvoet onder de kolom.
Bevestig dit plaatje aan de kolom met behulp van houtdraadbouten LAG of SSH (voorboren noodzakelijk).

Onderaan :

Positioneer de kolom verticaal in de constructie.
Identificeer de positie van de verankeringen in de grond op de ondergrond.
Boor verticaal door de ondergrond met een diameter en diepte zoals aanbevolen voor de gekozen bevestigingen.
Bevestig het onderste plaatje aan de grond met behulp van geselecteerde verankeringspluggen.
