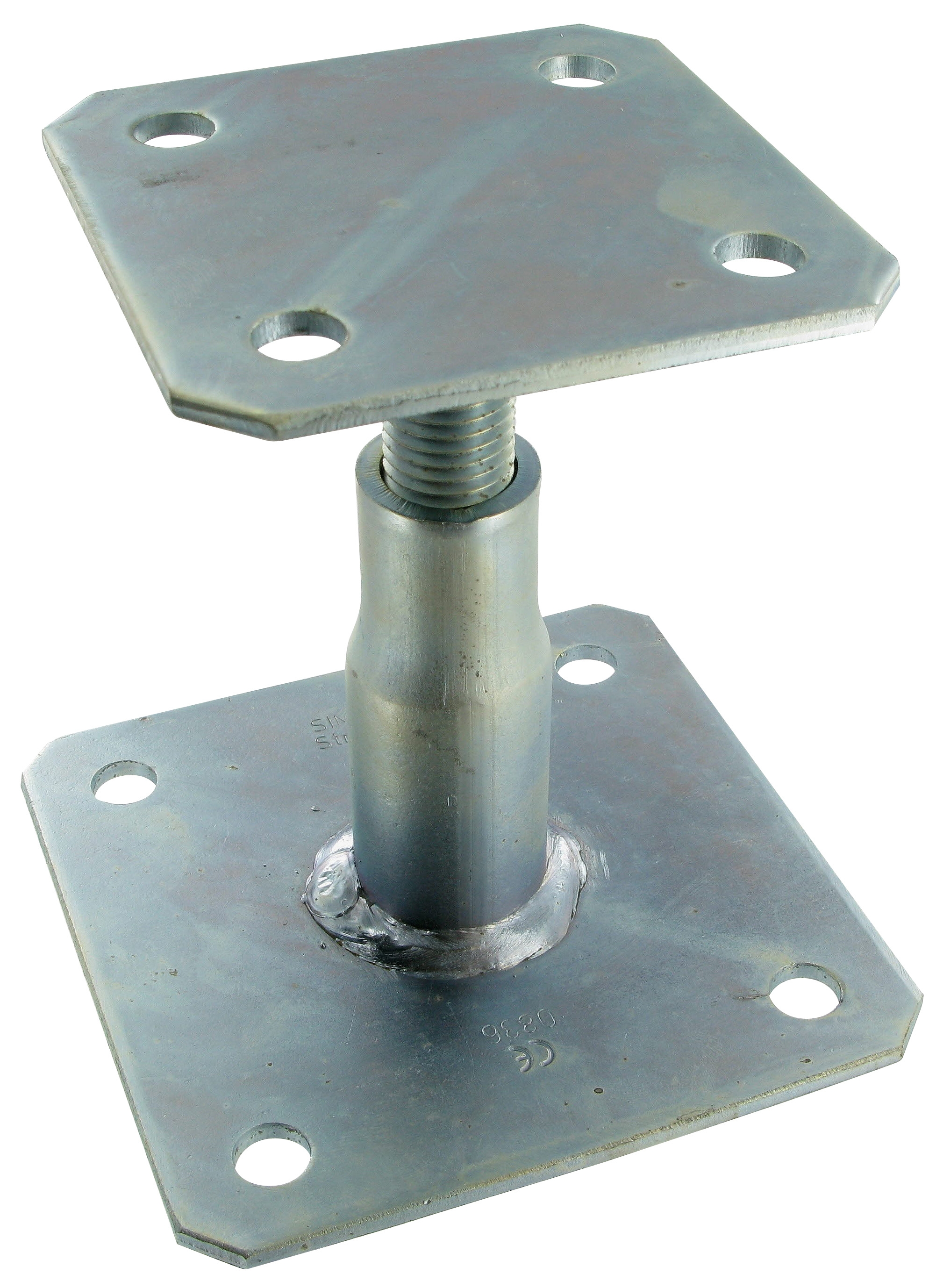

APB100/150

Verstelbare kolomvoeten

Deze kolomvoeten zijn verstelbaar in hoogte. Ze zijn eenvoudig en snel te monteren en kunnen in situ versteld worden.

CE-Markering
ETA
Gebruiksklasse 2
Elektrolytisch verzinkt staal 20µm

Product Details

Afbeeldingen

Kenmerken

Materiaal

  • Staal S235JR overeenkomstig NF EN 10025,
  • Elektrolytisch verzinkt overeenkomstig NF EN ISO 2081,
  • Dikte : 4 mm.

Voordelen

  • Geen enkele machinale bewerking nodig,
  • Instelbaar op de bouwplaats.

Toepassing

Ondergrond

  • Drager : massief hout, gelijmd gelamineerd hout, beton,
  • Gedragen bouwdeel : massief hout, composiethout, gelijmd gelamineerd hout.

Toepassingsgebieden

  • Luifelkolommen,
  • Pergola,
  • Veranda.

Technische gegevens

Afmetingen

Afmetingen en karakteristieke waarden

Referentie Afmetingen en karakteristieke waarden [mm] Boorgaten Boorgaten plaatje
A B D E F G t Diameter 12 Diameter 12
APB100/150 100 100 130 130 100-150 20 4 4 4

Karakteristieke waarden - Hout op Beton

Referentie Bevestigingen Karakteristieke waarden - Hout C24 [kN]
Op de kolom Op beton R1,k R1,k*
Aantal Typ Aantal Typ
APB100/150 4 Ø10 Coach Screw 4 Ø10 Anchor** 58/kmod^0,5 69.3

*The published characteristic capacity is based on medium term load duration and service class 3 according to EC5 (EN 1995). For other load duration and service class, please refer to the ETA to get more accurate capacities

** Refer to the Simpson Strong-Tie anchor product range for suitable anchors. Typical anchor solutions are BOAXII, SET-XP, WA, AT-HP, depending on the concrete type, spacing and edge distances.

Installatie

Installatie

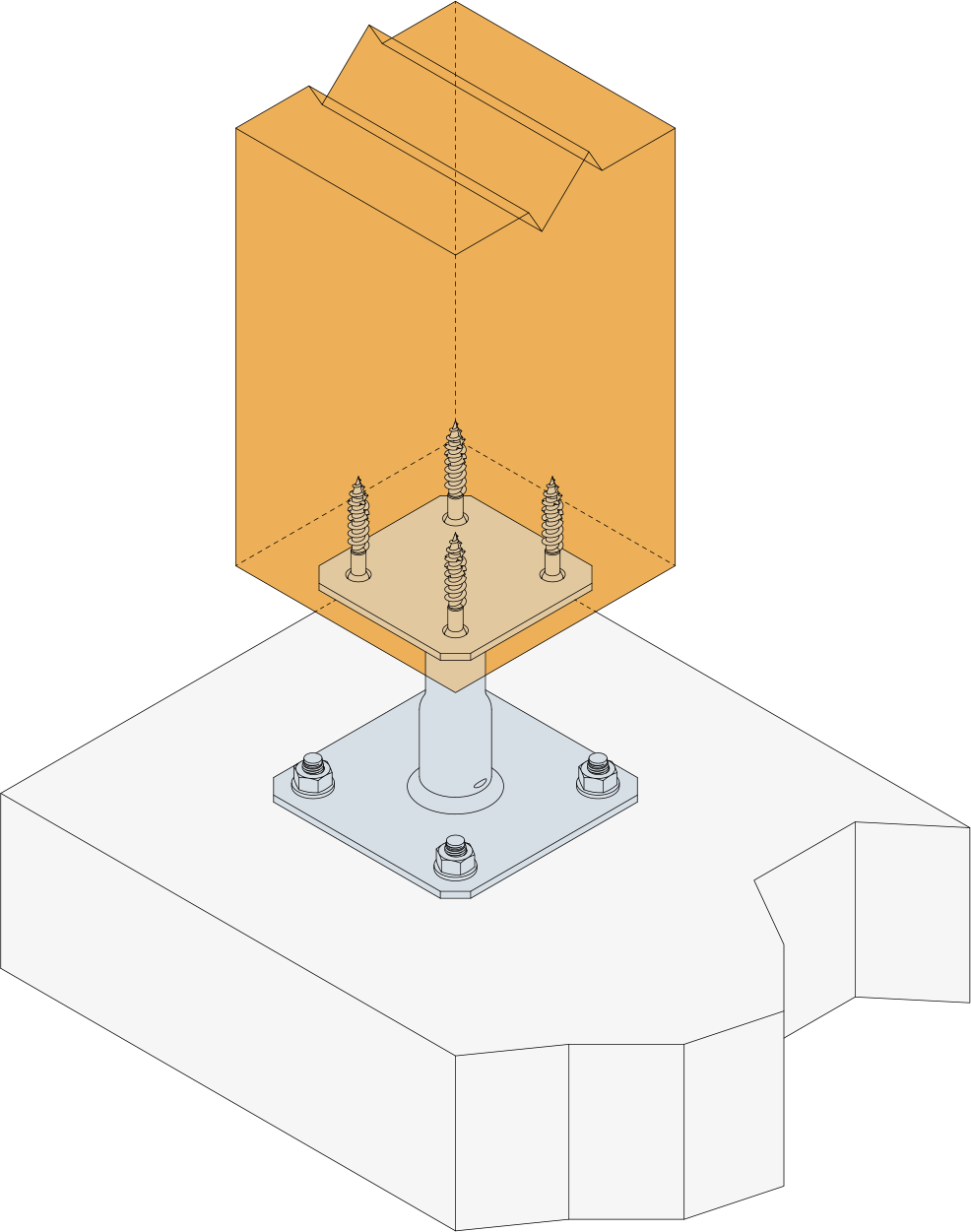

Plaatsing

Bovenaan :

  1. Plaats het bovenste plaatje van de kolomvoet onder de kolom,
  2. Bevestig dit plaatje aan de kolom met behulp van houtdraadbouten LAG (voorboren noodzakelijk).

Onderaan :

  1. Positioneer de kolom verticaal in de constructie.
  2. Identificeer de positie van de verankeringen in de grond op de ondergrond.
  3. Boor verticaal door de ondergrond met een diameter en diepte zoals aanbevolen voor de gekozen bevestigingen.
  4. Bevestig het onderste plaatje aan de grond met behulp van geselecteerde verankeringspluggen.

LET OP ! : Voor het installeren van deze kolomvoet bedraagt de maximaal aanbevolen houtdoorsnede 200 x 200 mm.

Certificering

Europese technische goedkeuring: ETA
