U-kolomvoeten

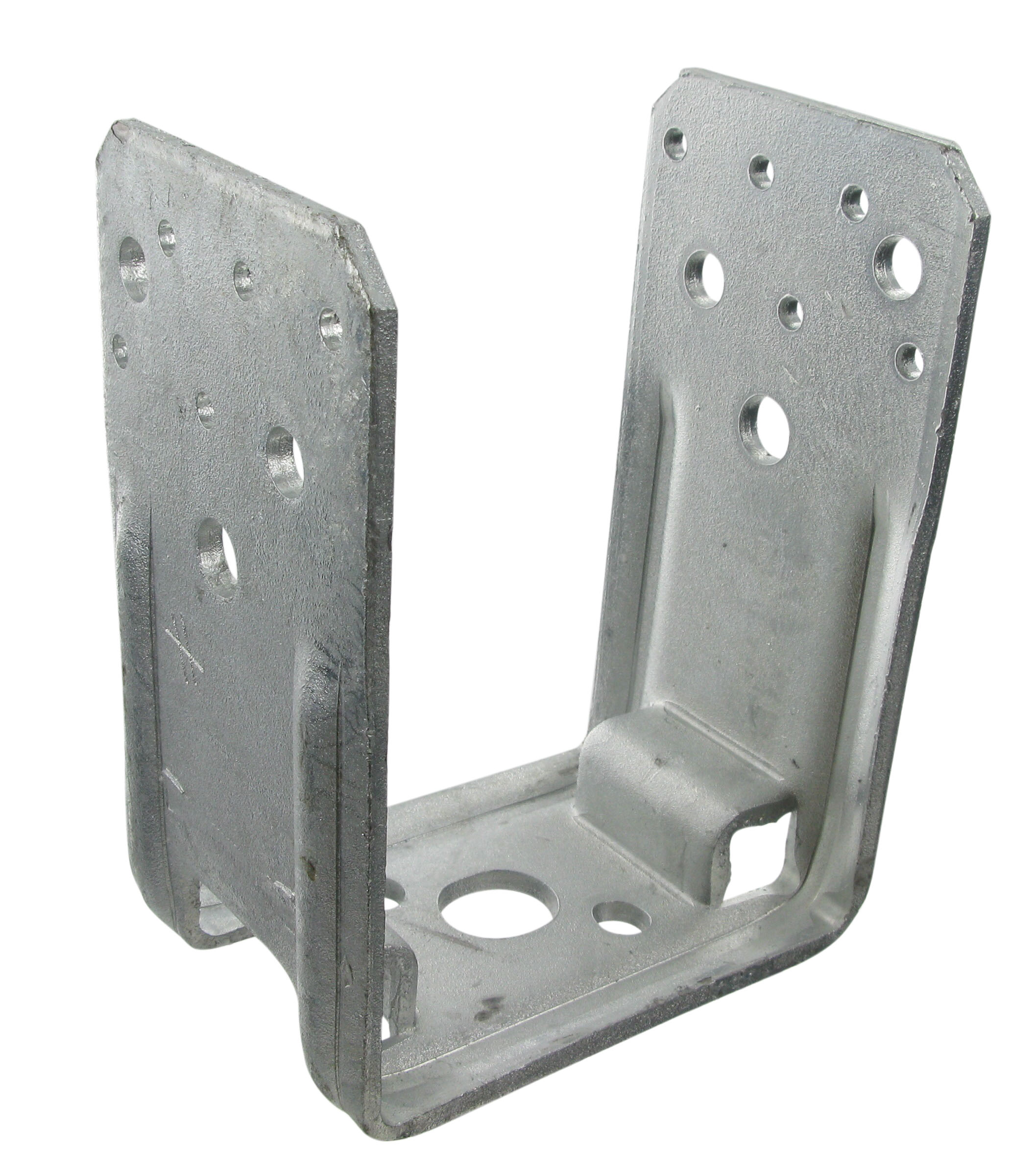

De kolomvoeten PU bevestigen kolommen op een bestaande ondergrond (balkon, terras, ...) en beschermen ze tegen opstijgend vocht (steunpunt 20 mm boven grondniveau). Het sleufgat onderaan vereenvoudigt de montage.

Technisch gegevensblad

CE-Markering

ETA

Gebruiksklasse 3

Buiten

EPD

Thermisch verzinkt staal

Product Details

Afbeeldingen

Kenmerken

Materiaal

Staal S235JR overeenkomstig NF EN 10025,
Thermisch verzinkte afwerking overeenkomstig NF EN ISO 1461,
Dikte : 4 mm.

Voordelen

Gemakkelijke installatie door een sleufgat onderaan,
Grote weerstand tegen krachten...

Toepassing

Ondergrond

Drager : massief hout, composiethout, gelijmd gelamineerd hout,
Gedragen bouwdeel : massief hout, composiethout, gelijmd gelamineerd hout.

Toepassingsgebieden

Luifel,
Pergola,
Veranda...

Technische gegevens

Afmetingen en karakteristieke waarden

Afmetingen

Referentie	Verbinder afmetingen
	Afmetingen en karakteristieke waarden[mm]					Boorgaten		Boorgaten plaatje		Other
	W1[mm]	B[mm]	C[mm]	H[mm]	Dikte[mm]	bolvormig		bolvormig	Langwerpig	Qty per box	Gewicht[kg]
	W1[mm]	B[mm]	C[mm]	H[mm]	Dikte[mm]	Schroeven of nagels[mm]	Bouten[mm]	Aantal	17x20	Qty per box	Gewicht[kg]
PU70-B	71	70	131	24	4	10	4	-	1	20	0.69
PU90-B	91	70	131	24	4	10	4	2	1	20	0.73
PU100-B	101	70	126	24	4	10	4	2	1	20	0.73
PU120-B	121	70	116	24	4	10	4	2	1	20	0.73
PU140-B	141	70	106	24	4	10	4	2	1	20	0.73

Karakteristieke waarden

Afmetingen

Referentie	Post base capacity
	Karakteristieke waarden - Hout op beton
	Bevestigingen				Karakteristieke waarden - Hout C24[kN]
	Op de kolom		Op beton		R₁,ₖ	R₂.ₖ
	Aantal	Typ	Aantal	Typ	R₁,ₖ	R₂.ₖ
PU70-B	n	CNA4,0x l	1.0	Ø16	min (19.1 ; n x Rlat.k)	min (n x Rlat.k ; 14.1/kmod)
PU90-B	n	CNA4,0x l	1.0	Ø16	min (19.1 ; n x Rlat.k)	min (n x Rlat.k ; 10.0/kmod)
PU100-B	n	CNA4,0x l	1.0	Ø16	min (19.1 ; n x Rlat.k)	min (n x Rlat.k ; 8.76/kmod)
PU120-B	n	CNA4,0x l	1.0	Ø16	min (19.1 ; n x Rlat.k)	min (n x Rlat.k ; 6.99/kmod)
PU140-B	n	CNA4,0x l	1.0	Ø16	min (19.1 ; n x Rlat.k)	min (n x Rlat.k ; 5.82/kmod)

Waarden Vereenvoudigde kenmerken

Referentie	Post base capacity
	Vereenvoudigde karakteristieke waarden - Hout op beton
	Bevestigingen				Vereenvoudigde karakteristieke waarden - Hout C24[kN]
	Op de kolom		Op beton		R₁,ₖ	R₂.ₖ
	Aantal	Typ	Aantal	Typ	R₁,ₖ	R₂.ₖ
PU70-B	10.0	CNA4,0x50	1.0	Ø16	19.1	21.7
PU90-B	10.0	CNA4,0x50	1.0	Ø16	19.1	15.4
PU100-B	10.0	CNA4,0x50	1.0	Ø16	19.1	13.5
PU120-B	10.0	CNA4,0x50	1.0	Ø16	19.1	10.8
PU140-B	10.0	CNA4,0x50	1.0	Ø16	19.1	9

Voor de berekening van de vereenvoudigde karakteristieke waarden is kmod gelijk aan 0,65 gekozen.

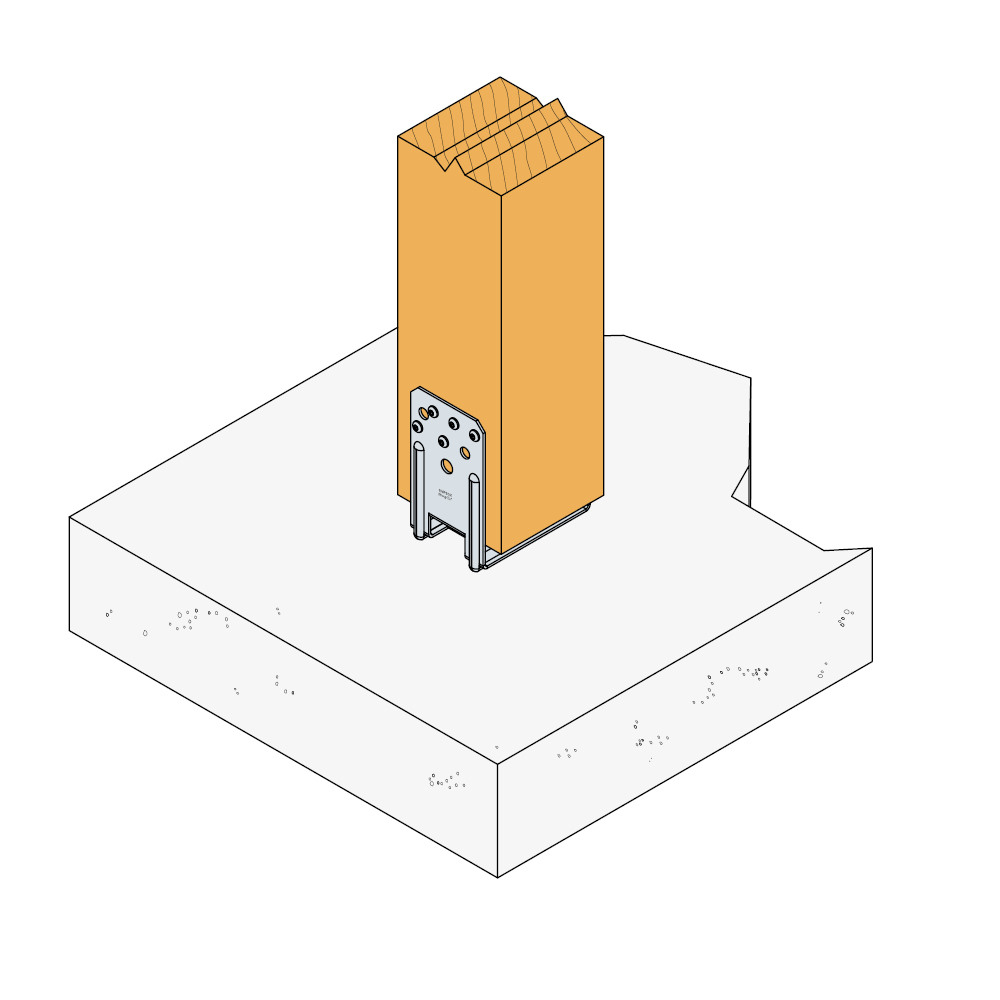

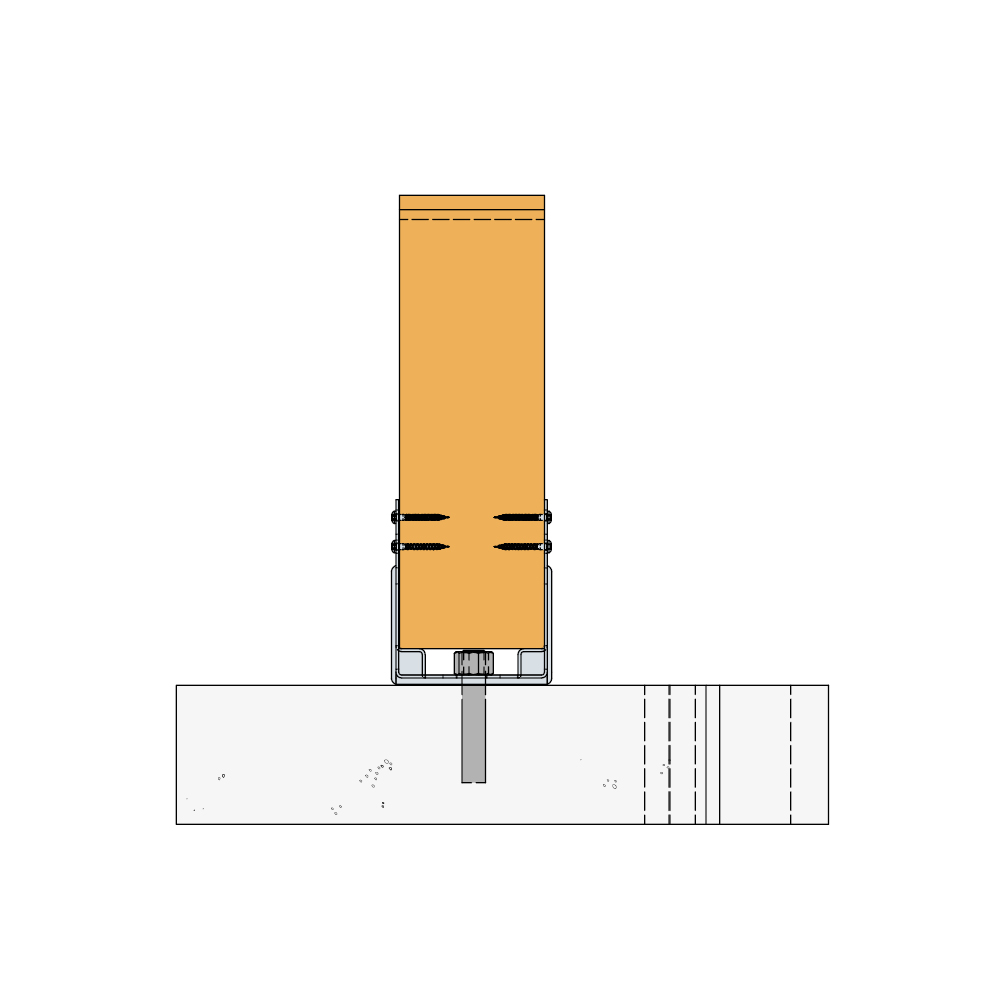

Installatie

Bevestigingen

Op kolom :

Schroef CSA-Z 5,0,
Bouten Ø 10,
Schroef verbinder SSH Ø8.

Op beton :

Mechanische verankering : doorsteekanker WA M16-110/5 of alternatief FM-753 CRACK 3DG M16x150/30 (Coating geschikt voor buitengebruik),
Chemische verankering : hars AT-HP + draadstang LMAS M16-170/20.
