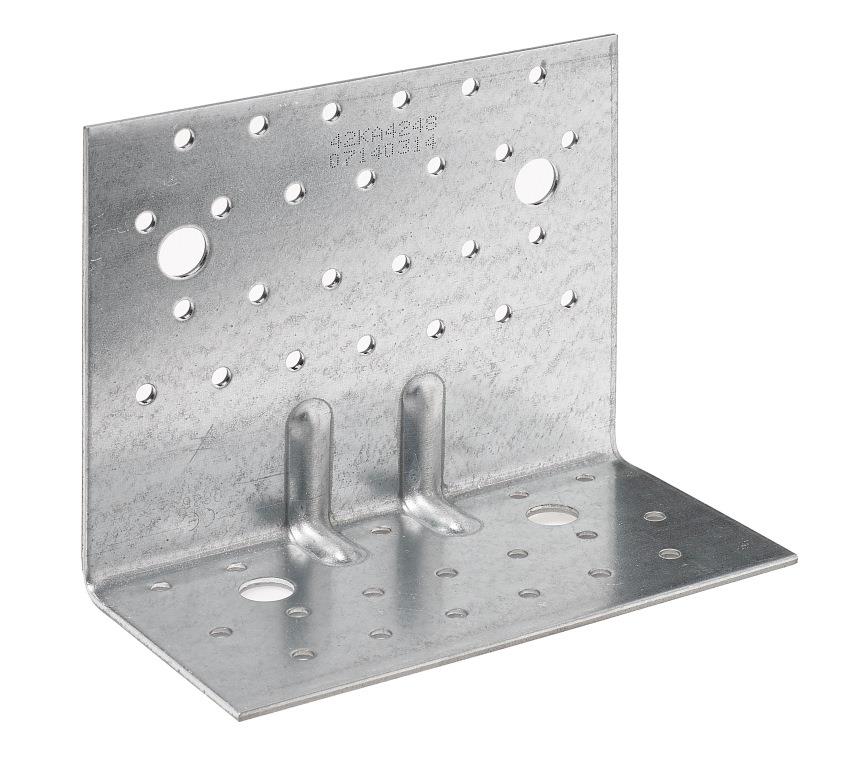

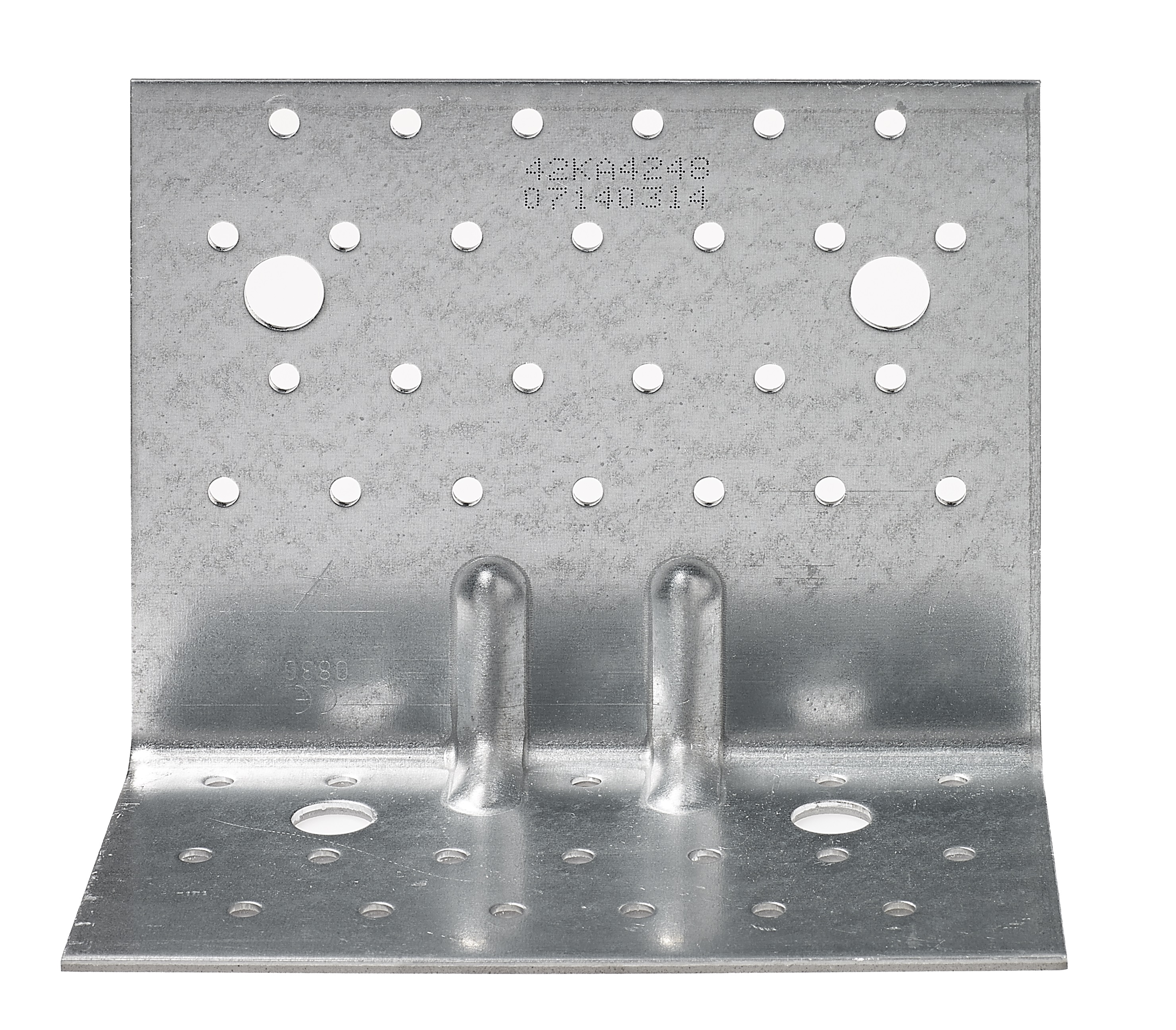

Verstevigde hoekijzers

Verstevigde hoekijzers AG922 zijn geschikt voor draagstructuren in de vakwerk- en houtskeletbouw. Het kan tevens grote belasting opvangen in de richting F4.

Technisch gegevensblad

CE-Markering

ETA

Binner

Gegalvaniseerd staal Z275

Gebruiksklasse 2

EPD

Connector Selector

Product Details

Afbeeldingen

Kenmerken

Materiaal

Verzinkt staal S250GD + Z275 overeenkomstig NF EN 10346,
Dikte : 2,5 mm.

Voordelen

Bestand tegen grote zijwaartse belastingen,
Hoge stijfheid,
Verbinding op beton mogelijk met één enkele verankering.

Toepassing

Ondergrond

Drager : massief hout, gelijmd gelamineerd hout, beton, staal enz,
Gedragen bouwdeel : massief hout, composiethout, gelijmd gelamineerd hout, vakwerkspanten, profielen enz.

Toepassingsgebieden

Bevestiging van kapspanten,
Gevelbekledingsregels en -stijlen,
Verankeringen van kepers, consoles, raveelbalken enz.

Technische gegevens

Afmetingen en karakteristieke waarden

Afmetingen

Referentie	Verbinder afmetingen
	Afmetingen en karakteristieke waarden[mm]				flens B[mm]		Boorgaten in drager[mm]		Other
	B[mm]	B[mm]	C[mm]	Dikte[mm]	bolvormig		bolvormig		Qty per Box	Gewicht[kg]
	B[mm]	B[mm]	C[mm]	Dikte[mm]	Flens A[mm]	Ø13	Schroeven of nagels[mm]	Ø13[mm]	Qty per Box	Gewicht[kg]
AG922	121	79	150	2.5	26	2	18	2	25.0	0.54

Product uit de serie Aginco/Armobois

Bevestiging hout op hout type balk op balk - Verbinding met txee hoekijzers

Referentie	Angle bracket capacity
	Karakteristieke waarden - Hout op hout - Max. vernageling
	Bevestigingen		Karakteristieke waarden - Hout C24 - Verbinding met 2 hoekijzers[kN]
	flens B	Boorgaten in drager	Trek	Afschuifsterkte[kN]
	Aantal	Aantal	CSA5.0x40Z	CSA5.0x40Z
AG922	16	13	18.5	29.5

Om de weerstandswaarden voor een enkele beugel te verkrijgen, moeten de waarden in de bovenstaande tabel worden gedeeld door twee, op voorwaarde dat de ondersteunde balk in rotatie is vergrendeld. Raadpleeg onze ETA-06/0106 als de balk vrij kan draaien.

Bevestiging hout op hout type kolom op balk - Verbinding met txee hoekijzers

Referentie	Angle bracket capacity
	Karakteristieke waarden - Hout op hout
	Bevestigingen		Karakteristieke waarden - Hout C24 - Verbinding met 2 hoekijzers[kN]
	flens B	Boorgaten in drager	R₁,ₖ
	Aantal	Aantal	CSA5.0x40Z
AG922	12.0	13.0	19.5

Bevestiging hout op hard ondergrond type balk op harde ondergrond - Verbinding met txee hoekijzers

Referentie	Angle bracket capacity
	Karakteristieke waarden - Hout op harde ondergrond
	Bevestigingen				Karakteristieke waarden - Hout C24 - Verbinding met 2 hoekijzers[kN]
	flens B		Boorgaten in drager		R₁,ₖ	R2,k = R3,k
	Aantal	Typ	Aantal	Typ	CSA5.0x40Z	CSA5.0x40Z
AG922	16.0	CNA*	2.0	Ø12	30.6	48.2

* Zie de kolommen van de tabel met karakteristieke waarden voor de types bevestigingselementen die kunnen worden gebruikt in Flens A. De waarden verschillen afhankelijk van het gebruikte type bevestigingselement.

De vereiste ontwerpweerstand van de bout R#,d wordt bepaald met (boutfactor x ontwerpbelasting verbinding F#,d) voor de vereiste belastingsrichting en het bevestigingselement. Zie het Simpson Strong-Tie ankerassortiment voor geschikte ankers. Typische ankeroplossingen, afhankelijk van het betontype, de hart- en randafstanden.

Bevestiging hout op hard ondergrond type kolom op harde ondergrond - Verbinding met txee hoekijzers

Referentie	Angle bracket capacity
	Karakteristieke waarden - Hout op beton
	Bevestigingen				Karakteristieke waarden - Hout C24 - Verbinding met 2 hoekijzers[kN]
	flens B		Boorgaten in drager		R₁,ₖ
	Aantal	Typ	Aantal	Typ	CSA5.0x40Z
AG922	12.0	CNA*	2.0	Ø12	37.5

Hout op hout - 1 hoekijzer - F4

Referentie	Angle bracket capacity
	Karakteristieke waarden - Hout op hout
	Bevestigingen		Karakteristieke waarden - Hout C24 - Verbinding met 1 hoekijzer[kN]
	flens B	Boorgaten in drager	R4,k
	Aantal	Aantal	CSA5.0x40Z
AG922	12.0	13.0	22.6

Hout op hout - 1 hoekijzer - F4

Referentie	Angle bracket capacity
	Karakteristieke waarden - Hout op harde ondergrond
	Bevestigingen				Karakteristieke waarden - Hout C24 - Verbinding met 1 hoekijzer[kN]
	flens B		Boorgaten in drager		R4,k
	Aantal	Typ	Aantal	Typ	CSA5.0x40Z
AG922	12.0	CNA*	2.0	Ø12	24.8

Karakteristieke waarden - Balken CLT op balken CLT – Schroef voor verbinders Ø12 – 2 hoekijzers

Referentie	Angle bracket capacity
	Karakteristieke waarden - Balken CLT op balken CLT – Schroef voor verbinders Ø12 – 2 hoekijzers
	Bevestigingen				Karakteristieke waarden - Hout C24 - 2 hoekijzers door verbinding[kN]
	Flens A		Flens B		R2,k = R3,k	R₁,ₖ
	Aantal	Typ	Aantal	Typ	SSH12x80	SSH12x80
AG922	2.0	SSH	2.0	SSH	23	23

Installatie

Bevestigingen

Op hout :

Ringnagels CNA Ø 4,0 x 35 of Ø 4,0 x 50 mm,
Schroeven CSA Ø 5,0 x 35 of CSA Ø 5,0 x 40,
Bouten,
Houtdraadbouten.

Op beton :
Betonnen ondergrond :

Mechanische verankering : doorsteekanker FM 753 EVO M12x104/5.
Chemische verankering : hars AT-HP + draadstang LMAS M10-120/25 of LMAS M12-150/35.

Hol metselwerk :

Chemische verankering : hars AT-HP of POLY-GP + draadstang LMAS M12-150/35 + zeefhuls SH M16-130.

Op staal :

Bouten.

Plaatsing

Come with the joist close to the header,
Add nails/screws to fix the angle bracket to the joist,
If timber header, the angle bracket is also fixed to the header with screws or nails
If concrete header, attached the angle bracket using installation details from the anchor

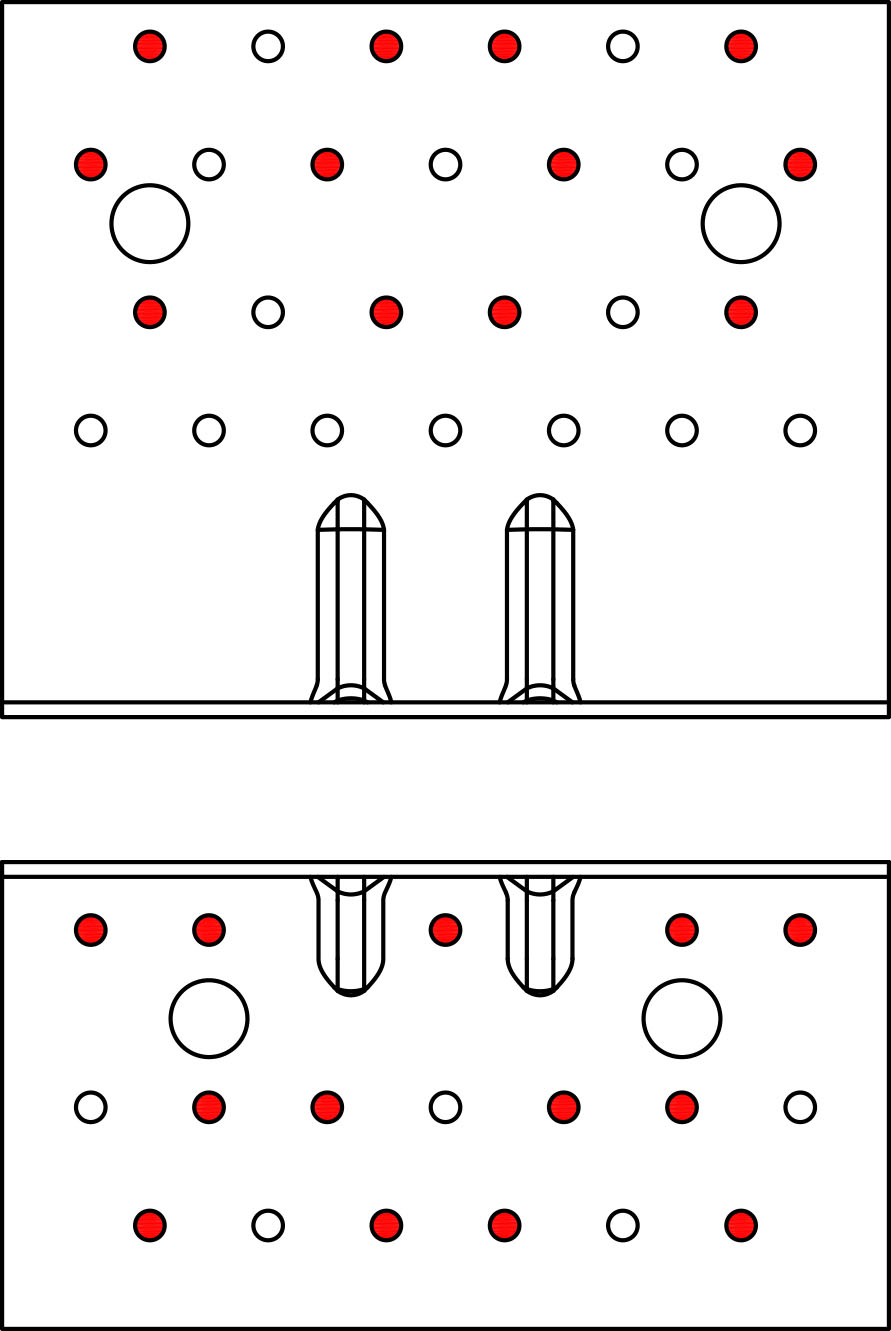

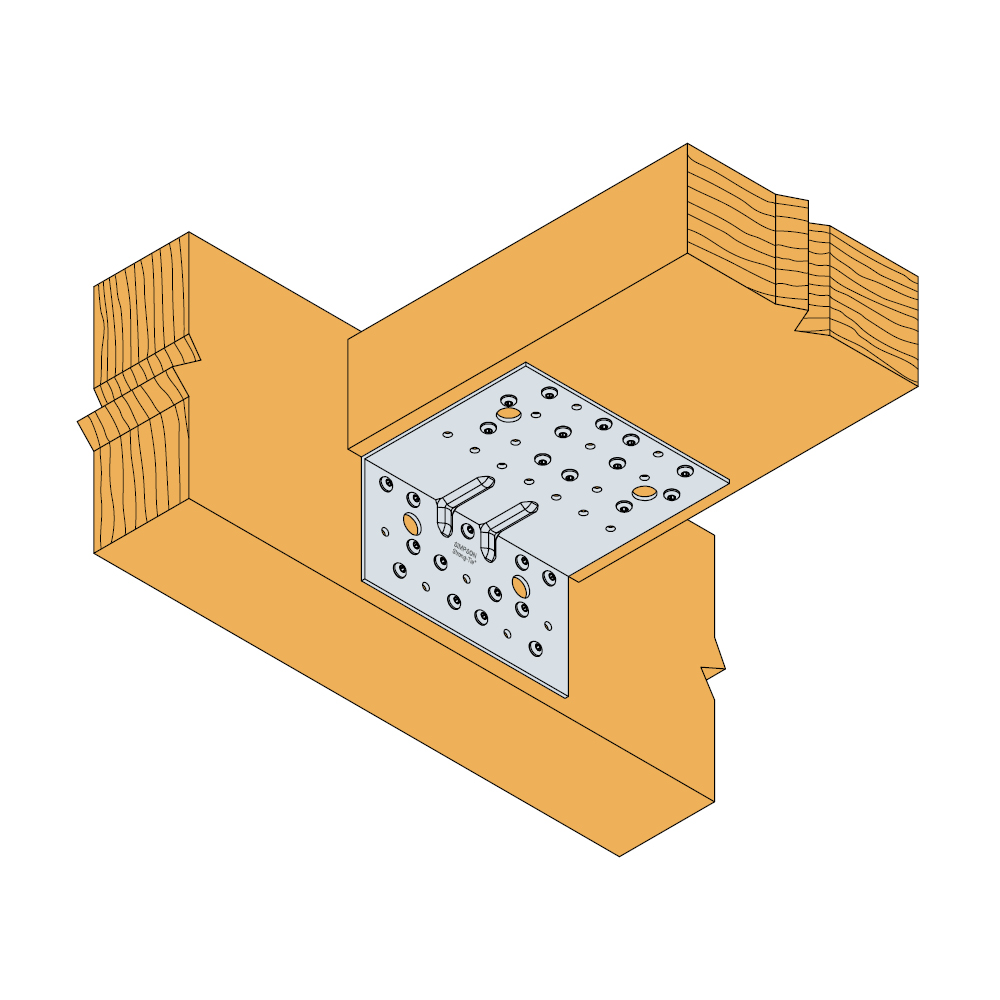

Bevestiging op houten ondergrond

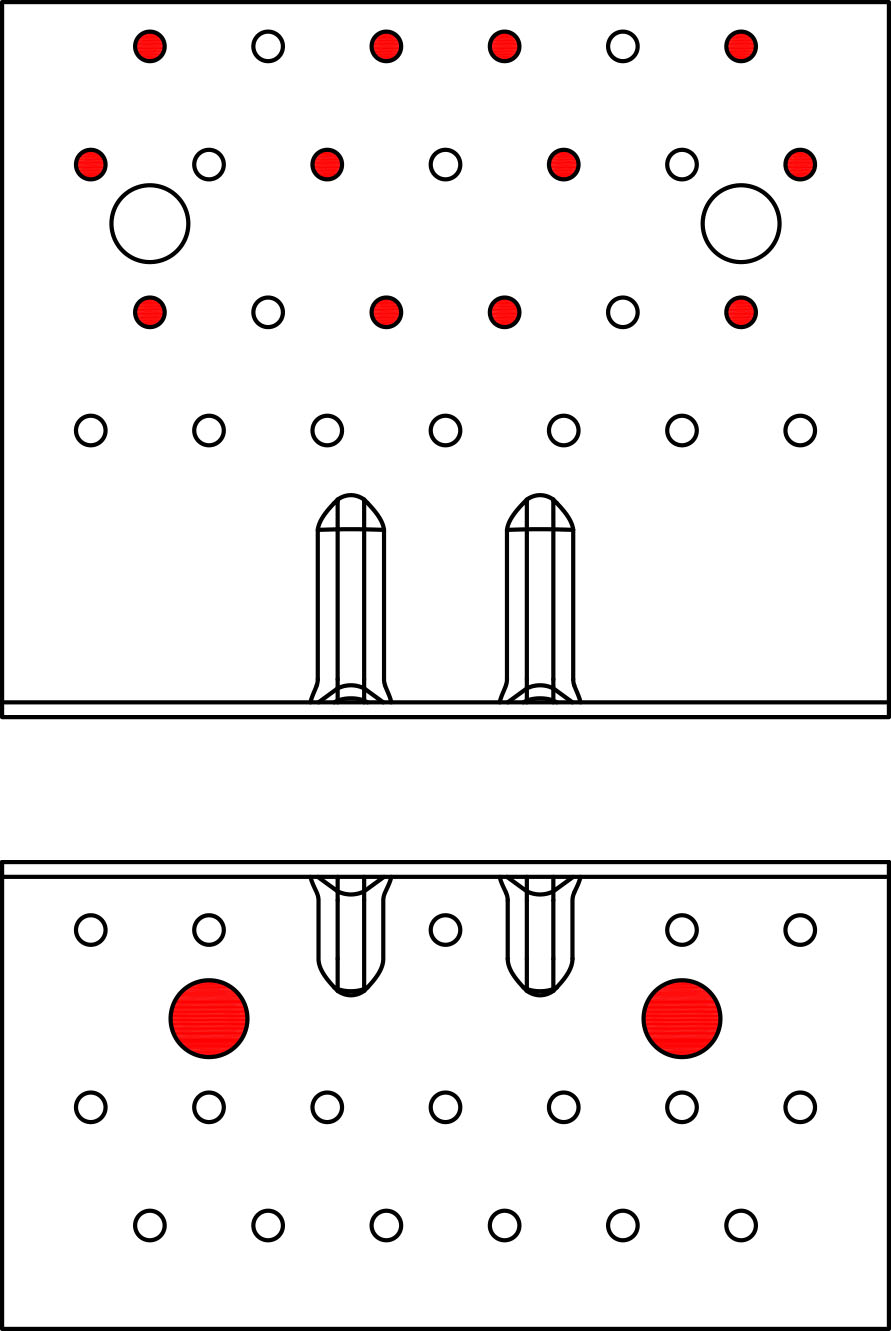

Bevestiging op harde ondergrond

Technische opmerkingen

F1 : trekkracht loodrecht op de hartlijn van de beugel
Bijzonder geval van bevestiging met één enkel hoekijzer :

Als de volledige constructie de rotatie van de gording of kolom verhindert, is de treksterkte gelijk aan de helft van de voor twee hoekijzers opgegeven waarde,
Zo niet, dan hangt de treksterkte van de verbinding af van de afstand «f» tussen het verticale contactvlak en het belastingaangrijppunt. Ga naar www.simpson.fr voor meer informatie over de bijbehorende belastingen.

F2 en F3 : zijdelingse afschuifkracht
Bijzonder geval van bevestiging met één enkel hoekijzer :

De in aanmerking te nemen sterktewaarde is gelijk aan de helft van de voor twee hoekijzers opgegeven waarde.

F4 en F5 : dwarskracht gericht naar of tegengesteld aan het hoekijzer

De verbindingssterkte hangt af van de afstand «e» tussen de voet van het hoekijzer en het belastingaangrijppunt,
Neem contact met ons op voor meer informatie over de bijbehorende belastingen.

Alleen de krachten F1, F2 en F3 voor verbindingen met twee hoekijzers komen aan bod in deze catalogus.
Neem contact met ons op voor meer informatie.
