AKR-Z
Verstevigd hoekijzer voor houtskelet- ZPRO

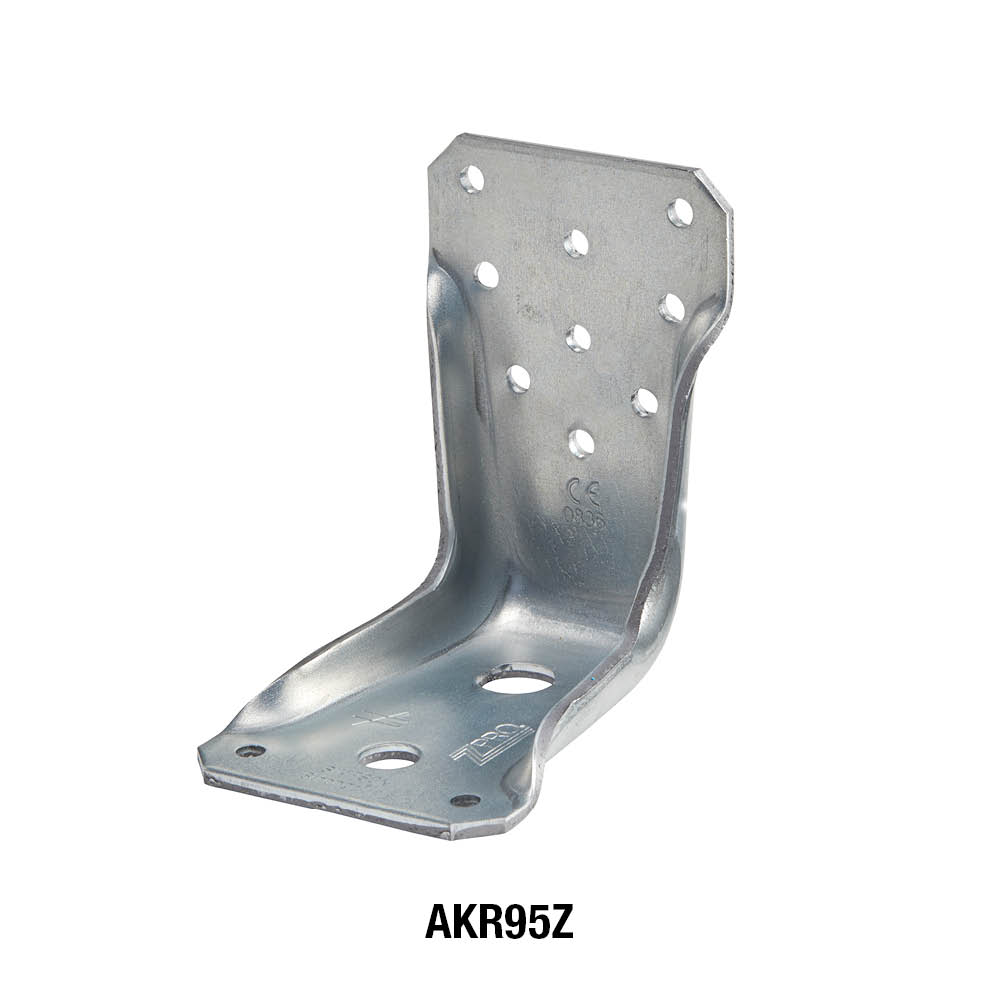

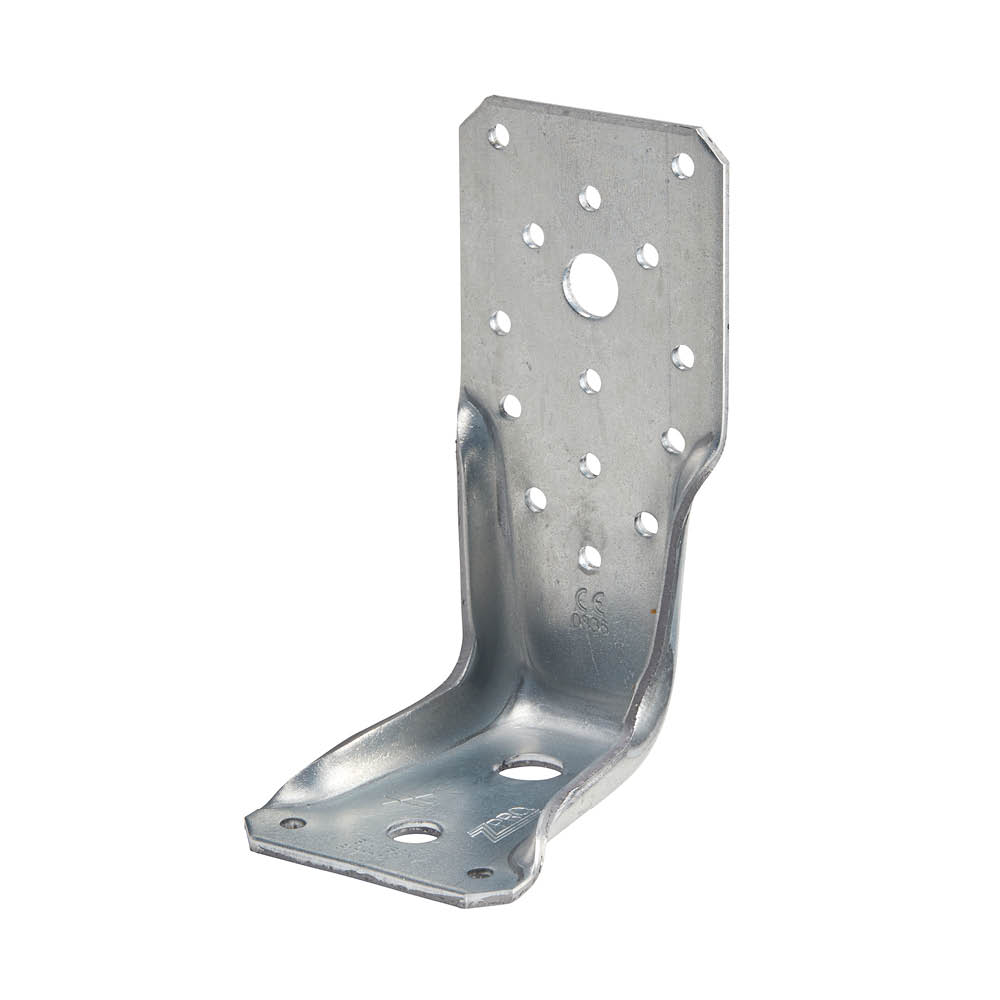

Het verstevigde hoekijzer voor houtskelet AKR95Z is een aanvulling op het bestaande assortiment van verstevigde hoekijzers en is tegelijkertijd geschikt voor gebruik buitenshuis. Het wordt voornamelijk aanbevolen voor buitenconstructies zoals terrassen.
CE-Markering
ETA
Nieuw
Gebruiksklasse 3
Zpro
EPD
Product Details
Afbeeldingen
Kenmerken
Toepassing
Technische gegevens
Afmetingen
Afmetingen
| Referentie | Verbinder afmetingen | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Other | Afmetingen en karakteristieke waarden[mm] | flens B | Boorgaten in drager | |||||||||||
| Tun / DB nr. | NOBB nr. | Qty per Box | Gewicht[kg] | B[mm] | B[mm] | C[mm] | Dikte[mm] | bolvormig | bolvormig | Langwerpig | ||||
| Schroeven of nagels | Bouten[mm] | Schroeven of nagels[mm] | Bouten[mm] | Aantal[mm] | Sleufgaten[mm] | |||||||||
| AKR95Z | 2048459 | 55360544 | 25.0 | 0.24 | 95 | 85 | 65 | 3 | 9 | - | 2 | 1 | 1 | - |

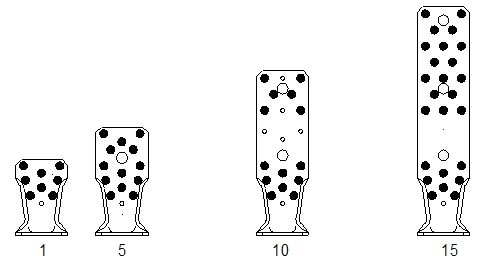

Below you will find load details to the nail pattern: fullnailing, partnailing and post connection. Further connection options, see the corresponding ETA.
Karakteristieke waarden - Houten-kolomverbinding op harde ondergrond - 2 hoekijzers
Afmetingen
| Referentie | Holdowns capacity | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Karakteristieke waarden - Hout op hout - Volledige vernageling | ||||||||||||
| Nageltabel | Bevestigingen | Karakteristieke waarden - Hout C24 - Verbinding met 2 hoekijzers[kN] | ||||||||||
| Boorgaten in drager | flens B | R₄/₅,ₖ | R₁,ₖ | R2,k = R3,k | ||||||||
| Aantal | Typ | Aantal | Typ | CSA5.0x35Z | CSA5.0x35Z | CSA5.0x40Z | CNA4.0x60 | CSA5.0x35Z | CSA5.0x40Z | CNA4.0x60 | ||
| AKR95Z | 1 | 1.0 | M12** | 8.0 | CNA* | 15.75 / kmod | min (17.55 ; 25.04/kmod + 13.2) | min (22.64 ; 25.04/kmod + 17.6) | min (26.48 ; 25.04/kmod + 22) | 5 | 6.2 | 6.9 |
* Raadpleeg de kolommen in de tabel om de karakteristieke capaciteiten te bepalen volgens de lengte van het bevestigingselement dat in flens A wordt gebruikt.
** Raadpleeg het assortiment Simpson Strong Tie-verankeringen WA, BOAXII, AT-HP of SET-XP, afhankelijk van het type beton en de hart- en randafstanden.

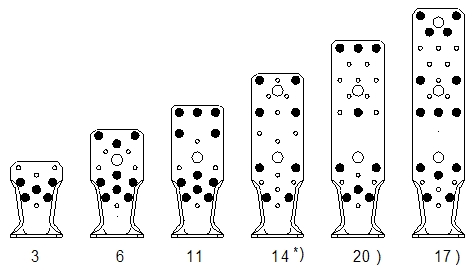

Karakteristieke waarden - Houtverbinding op harde ondergrond - Gedeeltelijke vernageling - 2 hoekijzers
| Referentie | Holdowns capacity | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Karakteristieke waarden - Hout op hout - Gedeeltelijke vernageling | Karakteristieke waarden - Hout op hout - Volledige vernageling | |||||||||||
| Nageltabel | Bevestigingen | Karakteristieke waarden - Hout C24 - Verbinding met 2 hoekijzers[kN] | Karakteristieke waarden - Hout C24 - Verbinding met 2 hoekijzers[kN] | |||||||||
| flens B | Boorgaten in drager | R₁,ₖ | R2,k = R3,k | R₄/₅,ₖ | ||||||||
| Aantal | Typ | Aantal | Typ | CSA5.0x35Z | CSA5.0x40Z | CNA4.0x60 | CSA5.0x35Z | CSA5.0x40Z | CNA4.0x60 | CSA5.0x35Z | ||
| AKR95Z | 3 | 5.0 | CNA* | 1.0 | M12** | min (10.3 ; 25.04/kmod + 12.62) | min (13.34 ; 25.04/kmod + 16.82) | min (15.72 ; 25.04/kmod + 21.04) | 3.2 | 4 | 4.5 | 15.75 / kmod |
* Raadpleeg de kolommen in de tabel om de karakteristieke capaciteiten te bepalen volgens de lengte van het bevestigingselement dat in flens A wordt gebruikt.
** Raadpleeg het assortiment Simpson Strong Tie-verankeringen WA, BOAXII, AT-HP of SET-XP, afhankelijk van het type beton en de hart- en randafstanden.

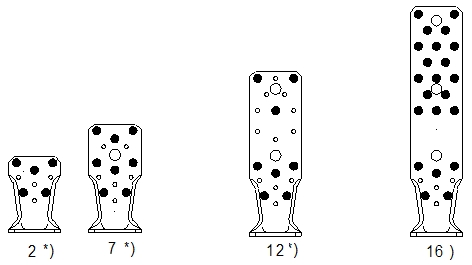

Karakteristieke waarden - Houten-kolomverbinding op harde ondergrond - 2 hoekijzers
| Referentie | Holdowns capacity | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Karakteristieke waarden - Hout C24 - Kolom | ||||||||||||
| Nageltabel | Bevestigingen | Karakteristieke waarden Ri,k[kN] | ||||||||||
| flens B | Boorgaten in drager | R₄/₅,ₖ | R1,k (2) | R2,k = R3,k | ||||||||
| Aantal | Typ | Aantal | Typ | CNA4,0x40 / 50 / 60 | CSA5.0x35Z | CSA5.0x40Z | CNA4.0x60 | CSA5.0x35Z | CSA5.0x40Z | CNA4.0x60 | ||
| AKR95Z | 2 | 5 | CNA* | 1.0 | M12** | 15.75 / kmod | min (11.5 ; 25.04/kmod + 5.97) | min (14.78 ; 25.04/kmod + 7.97) | min (17.19 ; 25.04/kmod + 9.96) | 3.5 | 4.4 | 5 |
* Raadpleeg de kolommen in de tabel om de karakteristieke capaciteiten te bepalen volgens de lengte van het bevestigingselement dat in flens A wordt gebruikt.
** Raadpleeg het assortiment Simpson Strong Tie-verankeringen WA, BOAXII, AT-HP of SET-XP, afhankelijk van het type beton en de hart- en randafstanden.
Karakteristieke waarden - Kolom op betonplaat - 1 hoekijzer
Tabel "Karakteristieke waarden - Kolom op betonplaat - 1 hoekijzer" kan niet worden weergegeven: geen referenties beschikbaar.
