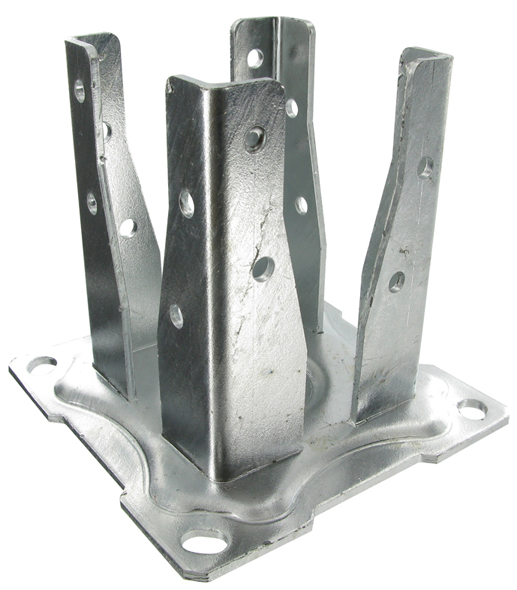

AG527P

Pergolavoeten

Pergolavoeten AG527P worden aanbevolen om kleine bouwwerken uit te voeren, zoals tuinafsluitingen. Deze producten zijn eenvoudig demonteerbaar en dus perfect geschikt voor tijdelijke constructies. Model AG527P moeten vastgebout worden.

Technisch gegevensblad
Gebruiksklasse 3
Gebruiksklasse 3
EPD
EPD
Buiten
Buiten
Thermisch verzinkt staal
Thermisch verzinkt staal
AG527P_SSTBP_homepage_FR_fr
AG527P_SSTBP_homepage_ES_es
AG527P_SSTBP_homepage_NL_nl
AG527P_SSTBP_homepage_PT_pt

Product Details

Afbeeldingen


Kenmerken

Materiaal

  • Staal DD11 overeenkomstig NF EN 10111
  • Thermisch verzinkte afwerking overeenkomstig NF EN ISO 1461

Voordelen

  • Plaatje met afgesneden hoeken voor meer veiligheid.

Toepassing

Ondergrond

  • Drager : massief hout, gelijmd gelamineerd hout, composiethout, ...
  • Gedragen bouwdeel : massief hout, gelijmd gelamineerd hout, composiethout, ...

Toepassingsgebieden

  • Bevestiging van afsluitingen,
  • Lichte tuinconstructies,
  • Tijdelijke bouwwerken...

Technische gegevens

Afmetingen en karakteristieke waarden

Afmetingen

Afmetingen en karakteristieke waarden
Afmetingen en karakteristieke waarden
ReferentieVerbinder afmetingen
Afmetingen[mm]BoorgatenOverig
A[mm]D[mm]B[mm]C[mm]E[mm]Dikte[mm]t₂[mm]BovenkantPlaatjeGewicht[kg]
Ø8Diameter 12
AG527P9191130150150341641.4

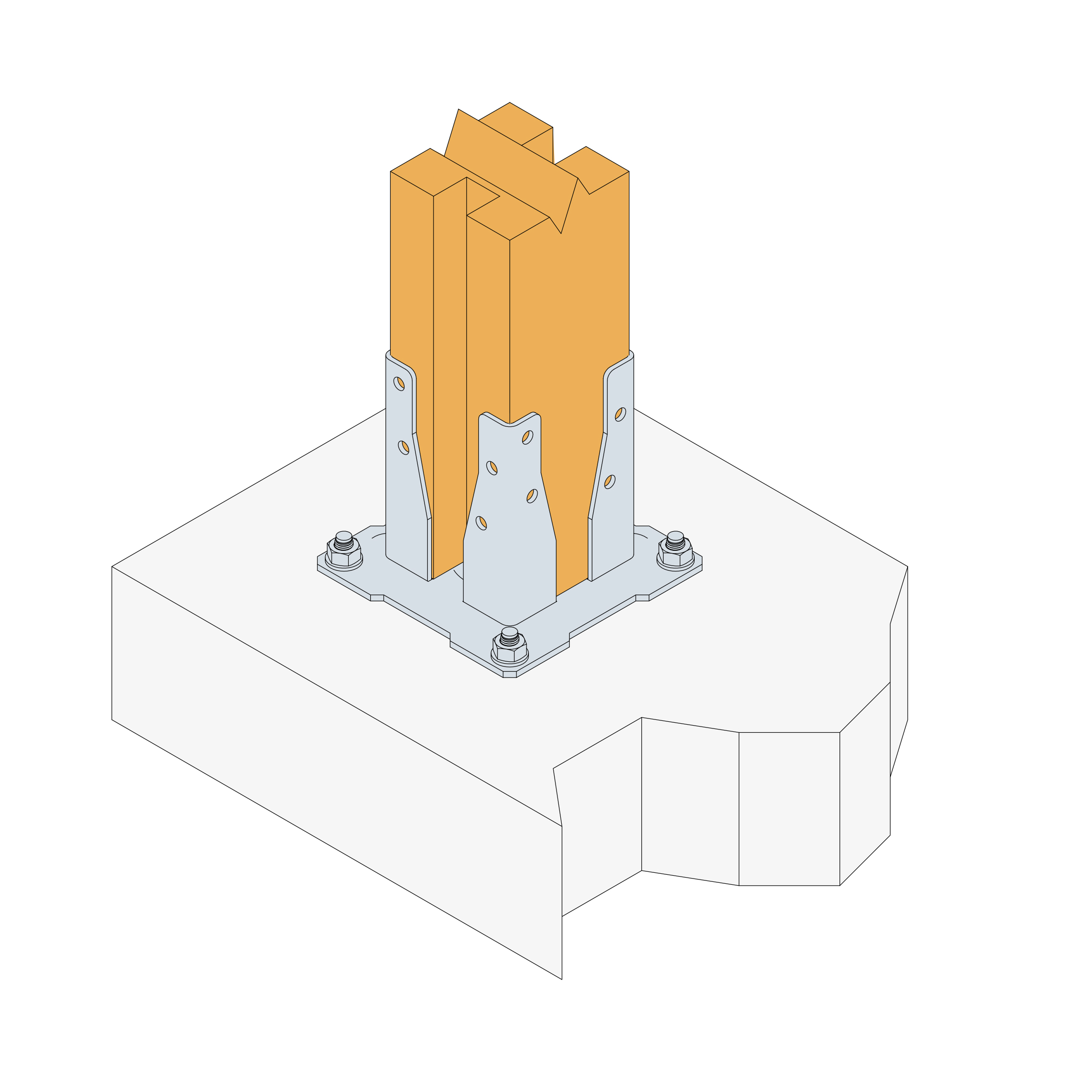

Installatie

Installatie

Bevestigingen

Kolom :

  • Bouten SSH Ø6.0x40 mm,
  • Houtdraadbouten Ø 6 mm.

Plaatje :

  • Mechanische verankering : doorsteekanker WA M10-78/5 of FM-753 CRACK 3DG M10x90/10
  • Chemische verankering : hars AT-HP + draadstang LMAS M10-120/25.

Waarschuwing

Tuinproducten zijn niet geschikt voor draagstructuren waarop grote krachten uitgeoefend worden (windbelasting e.d.). De constructies moeten ook juist ontworpen en uitgevoerd worden om zijdelingse windbelastingen op te vangen (kapstijl e.d.).

Certificering

Environmental Product Declarations (EPD)

epd-certificate-sst-connectors

Verwante producten

CAD en BIM-bibliotheek

2D

AG527P

3D

AG527P

Nailing Pattern

AG527P
