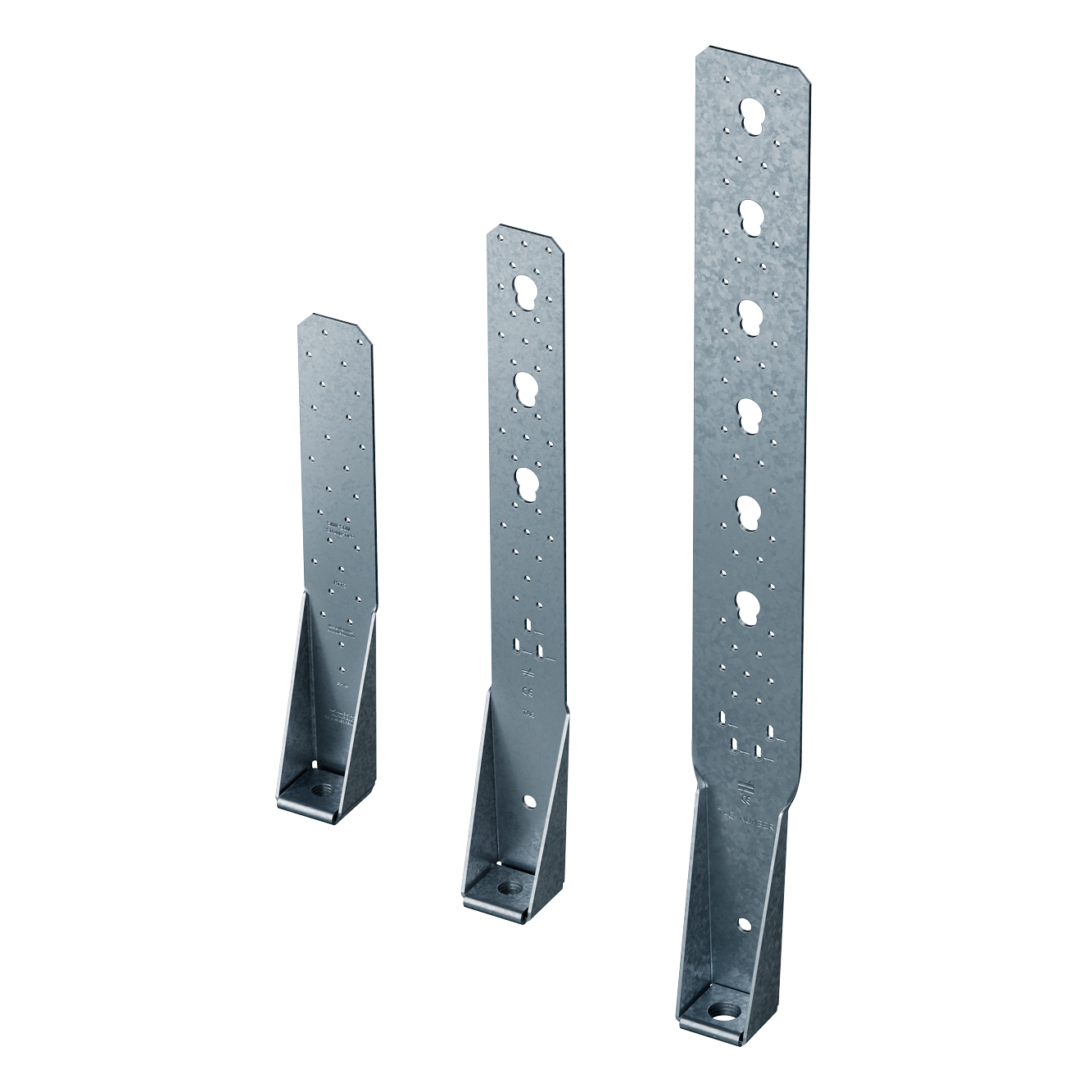

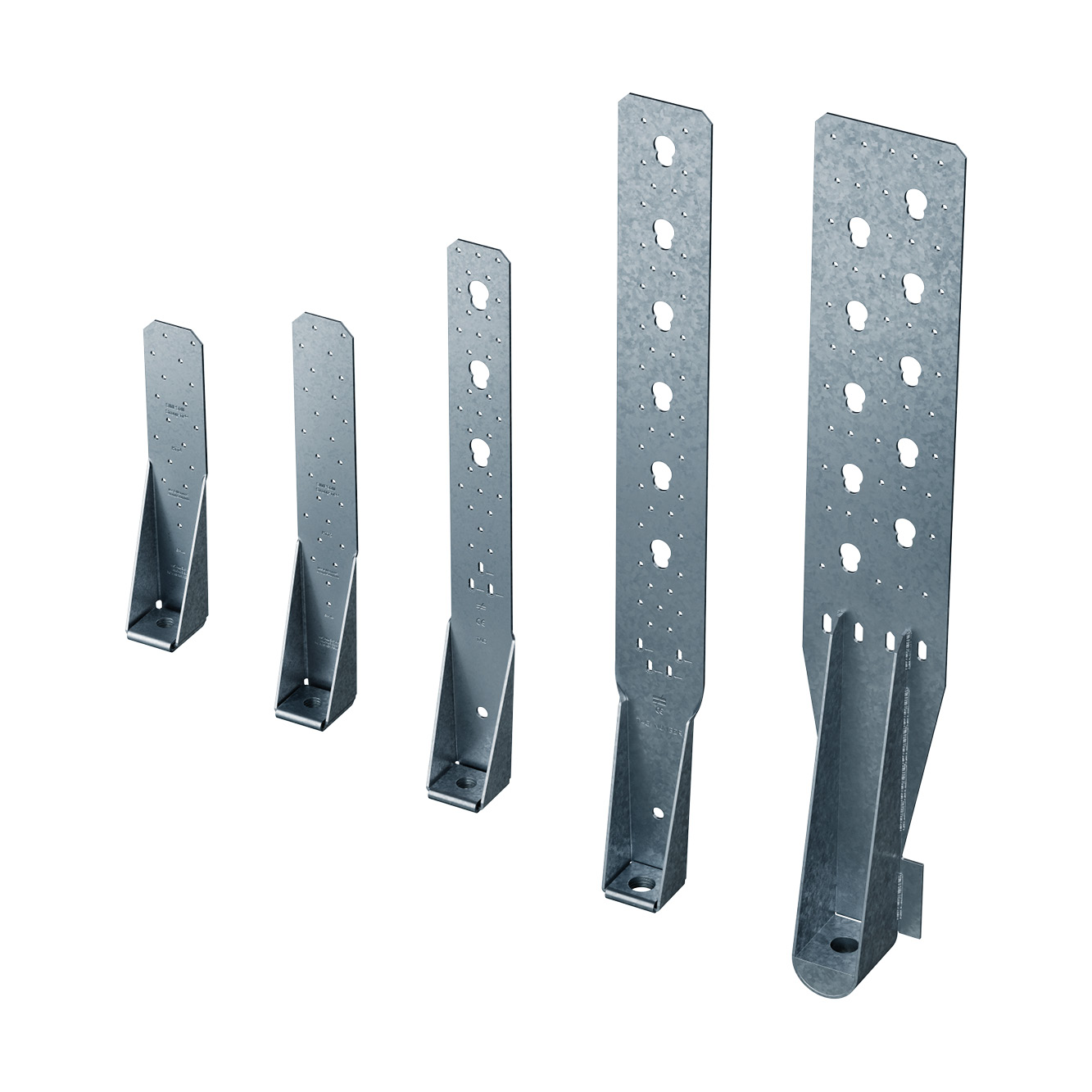

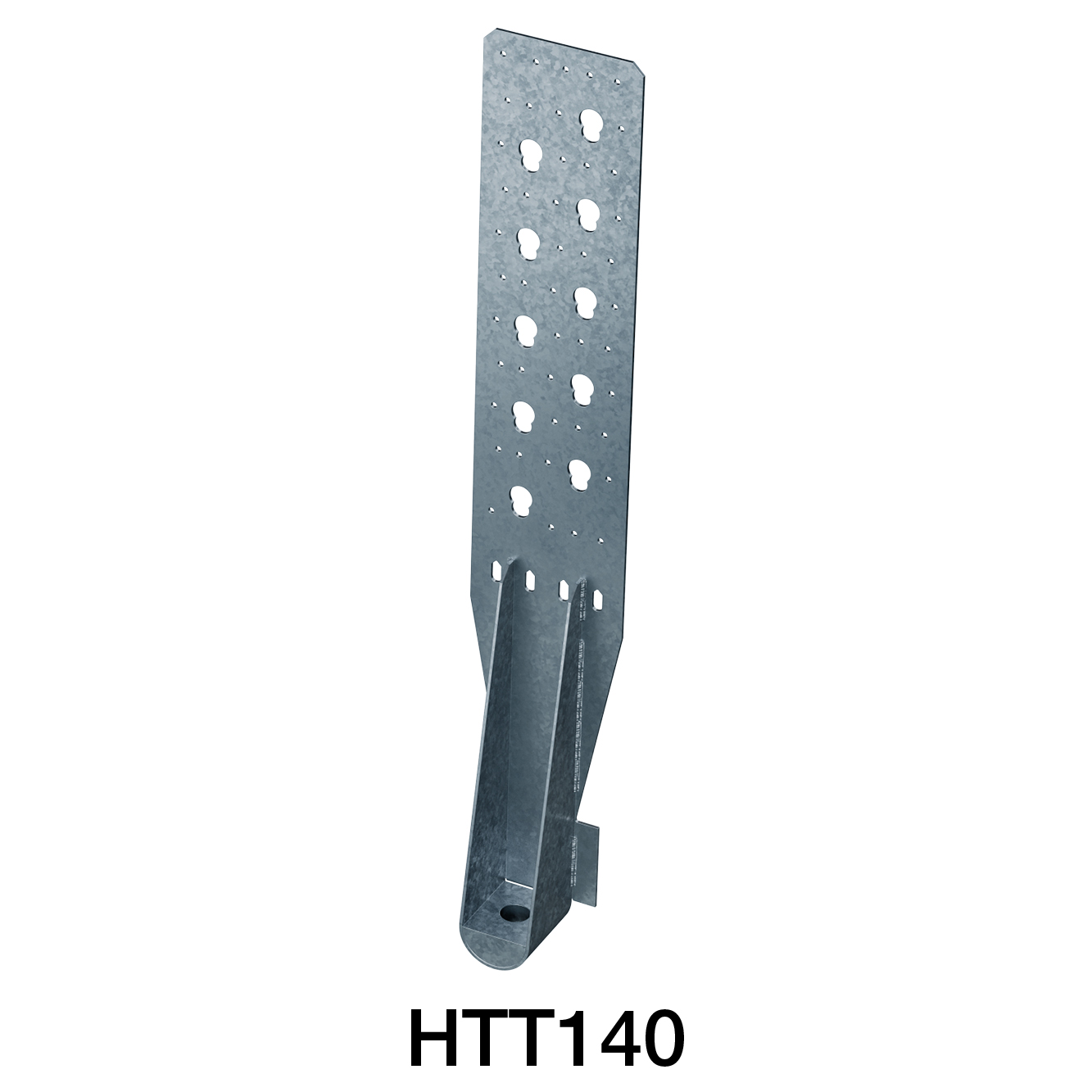

HTT

Anker voor houtskeletstijl

Deze ankers vangen trekkrachten op in verschillende constructies: verbinding van kolommen, balken of spantvoeten.
Dankzij de nagel- en boutgaten kan de bevestiging aangepast worden aan de uitvoeringswijze. Zowel geschikt voor nieuwbouw en renovatie als ter versteviging van bestaande constructies.

CE-Markering
ETA
Gebruiksklasse 2
Elektrolytisch verzinkt staal 20µm
Binner

Product Details

Afbeeldingen

Kenmerken

Materiaal

  • Verzinkt staal G90 overeenkomstig ASTM A-653,
  • Dikte van de voet : 6,0 mm,
  • Dikte van het frame : 2,7 mm.

Voordelen

  • Hoge opwaartse drukbelasting.

Toepassing

Toepassingsgebieden

  • Verbinding van kolommen,
  • Verbinding van balken,
  • Verbinding van spantvoeten.

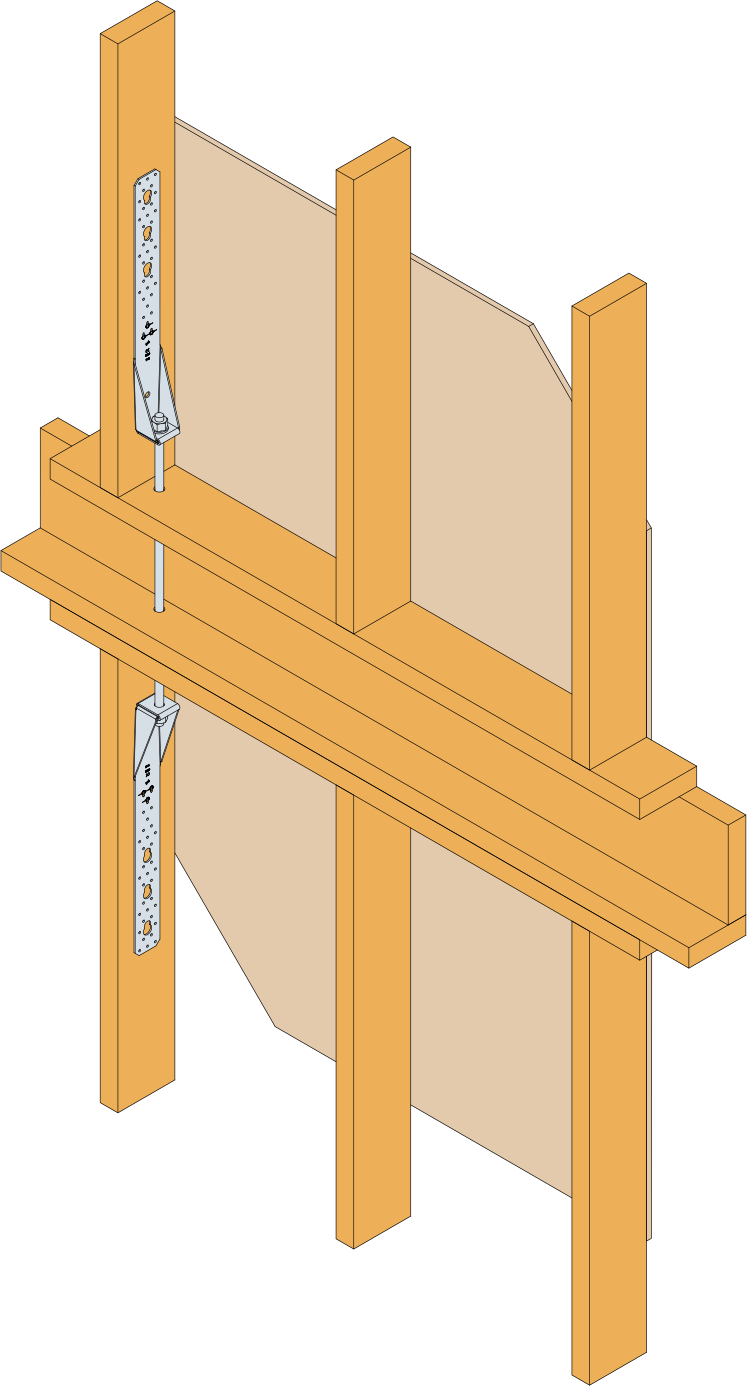

  • Verbinding van houtskeletpanelen,
  • Verbinding van houtskeletstijlen.

Technische gegevens

Afmetingen

Afmetingen en karakteristieke waarden

Referentie Afmetingen en karakteristieke waarden [mm] flens B Boorgaten in drager
A B C D E t Ø4,7 Ø5 Slots
Ø5x12
Ø21 Ø17,5 Ø18 Ø25

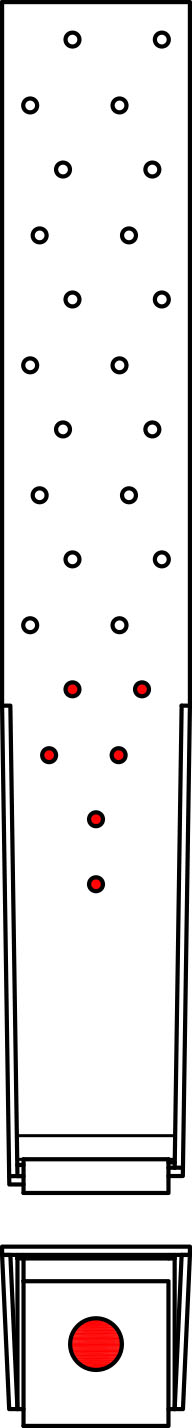

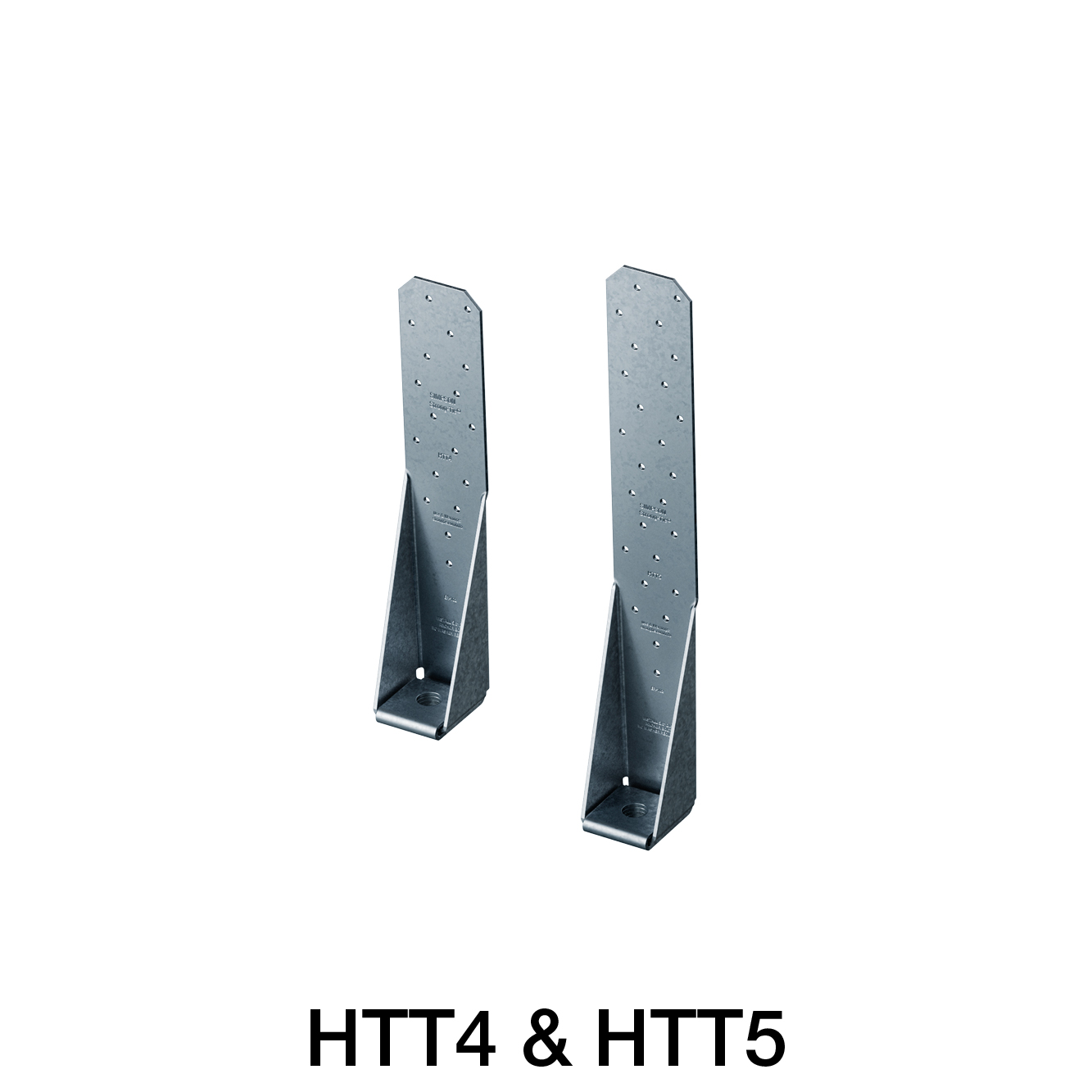

HTT5403566411.4352.826---1--

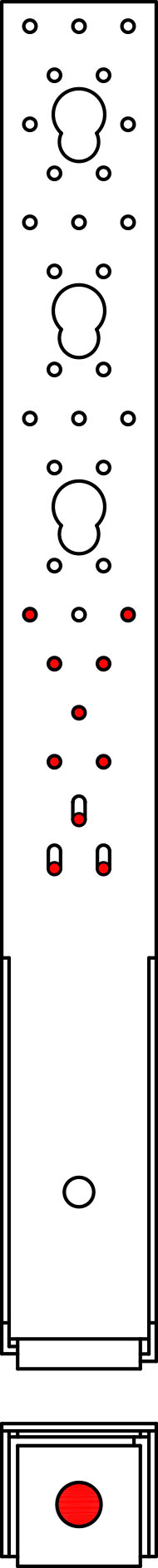

HTT22E558606312333-3133-1-

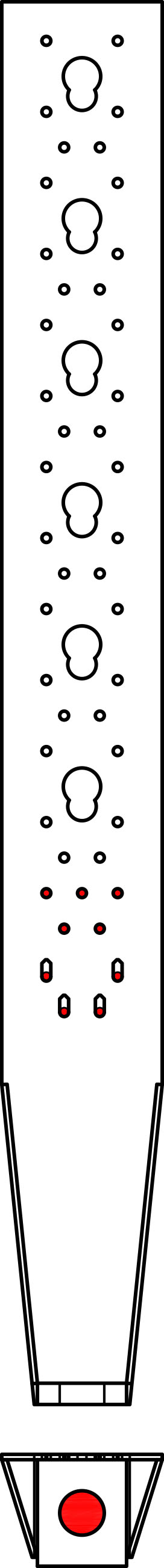

HTT31790609012333-4146--1

Karakteristieke waarden

Referentie Bevestigingen Karakteristieke waarden - Hout C24 op beton [kN]

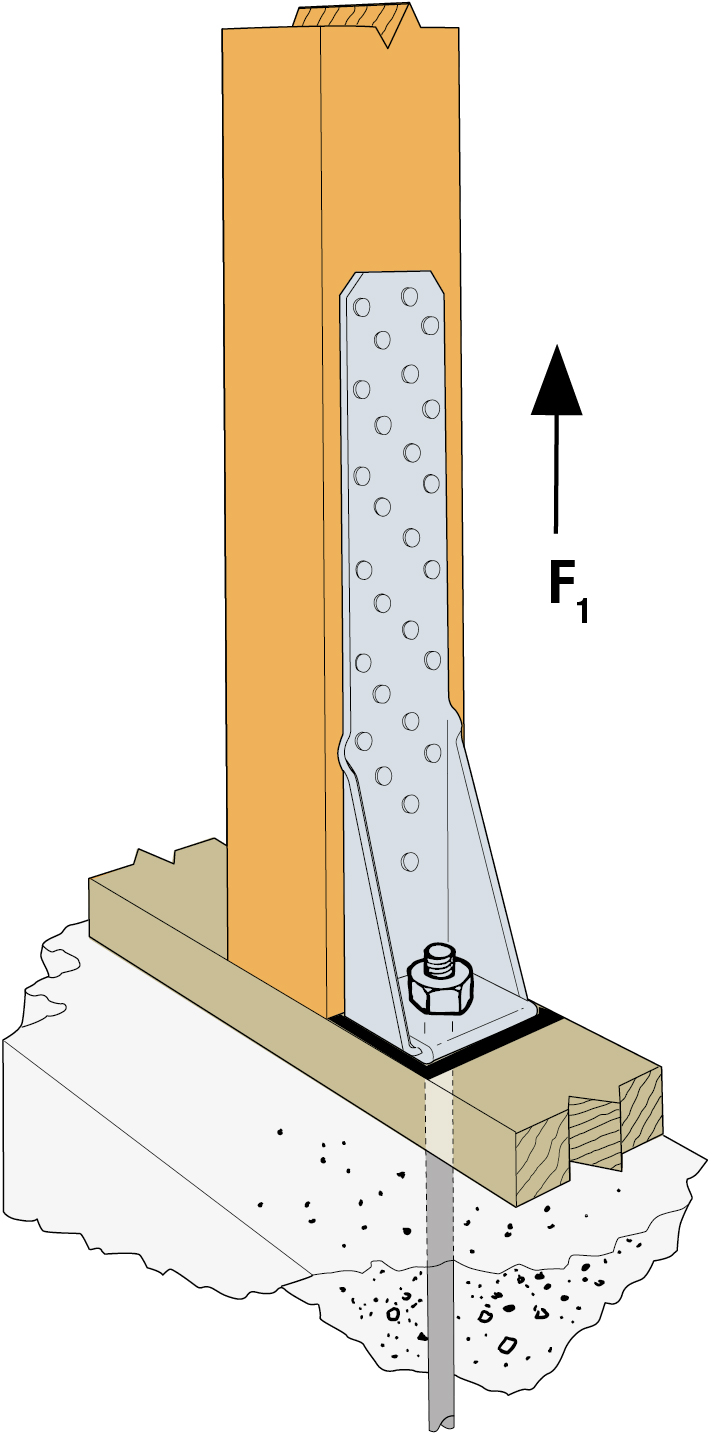

flens B Boorgaten in drager R1.k (zonder US50/50/8 sluitring) R1,k (met US50/50/8 sluitring)
Aantal Typ Aantal Typ CNA4,0x35 CNA4,0x40 CNA4,0x50 CNA4,0x60 CSA5,0x35 CSA5,0x40 CSA5,0x50 CSA5,0x80 CNA4,0x35 CNA4,0x40 CNA4,0x50 CNA4,0x60
HTT5nCNA1M16min [(n-3.5)*1.66; 15.4; 43/kmod]min [(n-3.5)*1.83; 18.6; 43/kmod]min [(n-3.5)*2.22; 24.7; 43/kmod]min [(n-3.5)*2.36; 31; 43/kmod]----min [(n-3.5)*1.66; 19.7]min [(n-3.5)*1.83; 23.9]min [(n-3.5)*2.22; 31.7]min [(n-3.5)*2.36; 39.7]
HTT22En (1)CNA/CSA1M16min [(n-3,5)*1,66; 32,6; 57,5/kmod]min [(n-3,5)*1,83; 39,6; 57,5/kmod]min [(n-3,5)*2,22; 42,3; 57,5/kmod]min [(n-3,5)*2,36; 53,1; 57,5/kmod]min [(n-3.5)*1,99; 91,1; 57,5/kmod]min [(n-3.5)*2,25; 106,7; 57,5/kmod]min [(n-3.5)*2,63; 138,2; 57,5/kmod]min [(n-3.5)*3,5; 232,4; 57,5/kmod]----
HTT31n (2)CNA/CSA1M24min [(n-4)*1,66; 144,1; 85,1/kmod)min [(n-4)*1,83; 144,1; 85,1/kmod)min [(n-4)*2,22; 144,1; 85,1/kmod)min [(n-4)*2,36; 144,1; 85,1/kmod)min [(n-4)*1,99; 144,1; 85,1/kmod)min [(n-4)*2,25; 144,1; 85,1/kmod)min [(n-4)*2,63; 144,1; 85,1/kmod)min [(n-4)*3,5; 144,1; 85,1/kmod)----

Hoeveelheid bevestigingselementen (n) kan door de gebruiker worden gekozen. Waarde wordt dan berekend met dit getal n.

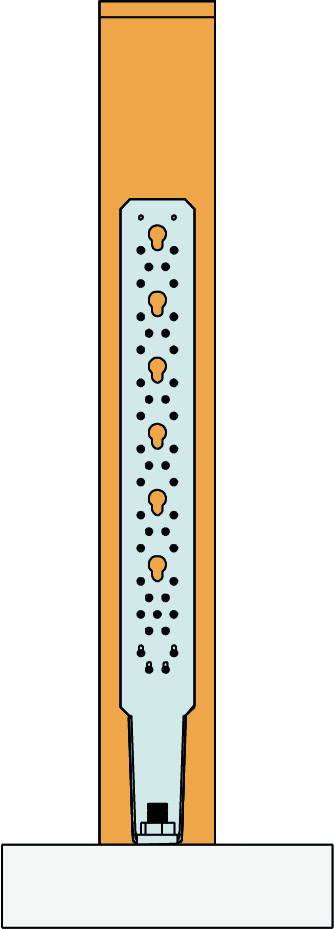

* 4 CSA5,0x80 moeten altijd in het onderste uiteinde van de sleufgaten worden geplaatst.

Karakteristieke waarden - Vereenvoudigde waarden

Referentie Karakteristieke waarden - Hout op beton
Bevestigingen Karakteristieke waarden - Hout C24 op Beton [kN]
flens B Boorgaten in drager R1.k (zonder US50/50/8 sluitring) R1.k (met US50/50/8 sluitring)
Aantal Typ Aantal Typ CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60 CSA5.0x35 CSA5.0x40 CSA5.0x50 CSA5.0x80 CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60
HTT518CNA1M1615.418.624.731----19.723.931.734.2
HTT22E26CNA/CSA1M1632.639.642.352.344.850.652.352.3----
HTT3139CNA/CSA1M2458.164.177.477.469.777.477.477.4----

Simplified numerical characteristic capacities values are based on load duration and service class assumption (Instantaneous, Service class 2, kmod = 1.1). For other load duration, service class and fasteners, please refer to ETA-07/0285.

For HTT31, 4 CSA5.0x50 must always be installed on the bottom extremity of the oblong holes to reach the capacities given in the table. For other fasteners in these holes, the calculation shall be calculated according to ETA.

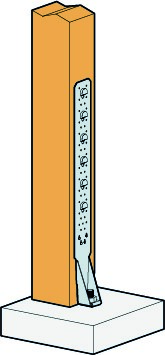

Installatie

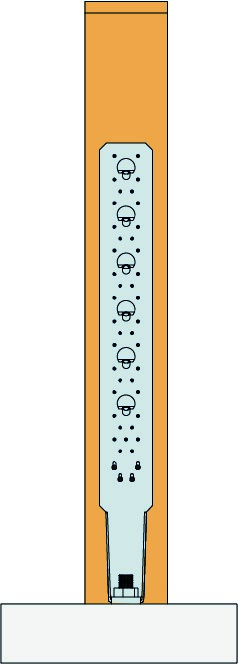

Installatie

Bevestigingen

Betonnen ondergrond :

  • Mechanische verankering : doorsteekanker WA M16-110/5 of WA M20-173/30.
  • Chemische verankering : hars AT-HP + draadstang LMAS M16-170/20 of LMAS M20-240/50.

Gelieve contact met ons op te nemen bij gebruik van een onderregel.

Plaasting

  • Gebruik alle opgegeven bevestigingen voor de nagels of bouten (samenvoegen van nagels-bouten is niet toegestaan).
  • Het totale oplegvlak van het anker moet goed aanliggen op de ondergrond.

Certificering

Prestatieverklaring: DoP

Europese technische goedkeuring: ETA
