ABR

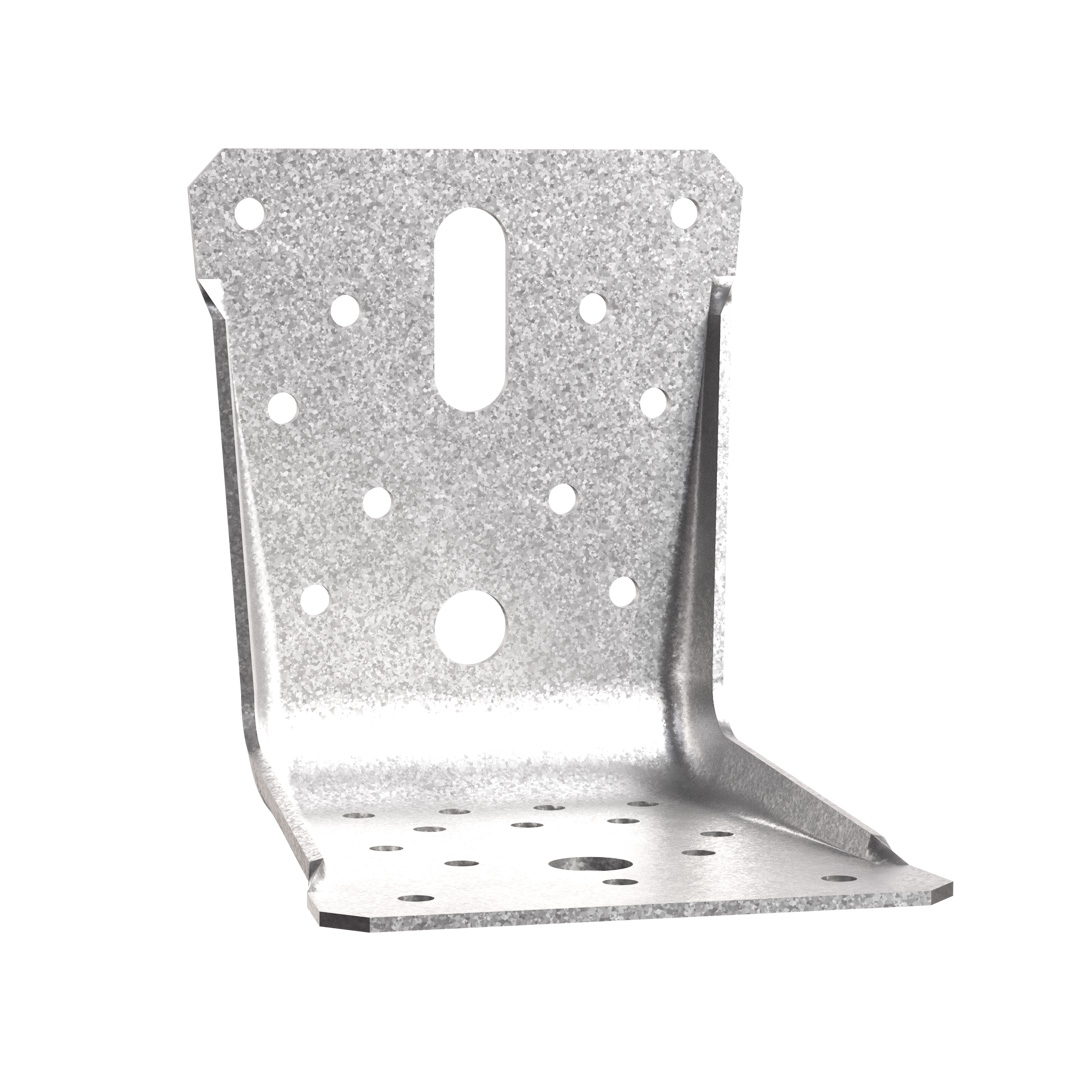

Verstevigde hoekijzers (9015 100)

Verstevigde hoekijzers ABR100 en ABR9015 zijn geschikt voor draagstructuren in de vakwerk- en houtskeletbouw.

CE-Markering
ETA
Gebruiksklasse 2
Binner
Gegalvaniseerd staal Z275

Product Details

Afbeeldingen

Kenmerken

Materiaal

  • Verzinkt staal S250GD + Z275 overeenkomstig NF EN 10346,
  • Dikte : 2 mm.

Voordelen

  • Hoge stijfheid,
  • Verbinding op beton mogelijk met één enkele verankering.

Toepassing

Ondergrond

  • Drager : massief hout, gelijmd gelamineerd hout, beton, staal enz,
  • Gedragen bouwdeel : massief hout, composiethout, gelijmd gelamineerd hout, vakwerkspanten, profielen enz.

Toepassingsgebieden

  • Bevestiging van kapspanten,
  • Gevelbekledingsregels en -stijlen,
  • Verankeringen van kepers, consoles, raveelbalken enz.

Technische gegevens

Afmetingen

Afmetingen en karakteristieke waarden

Referentie Afmetingen en karakteristieke waarden [mm] flens B [mm] Boorgaten in drager [mm] Box Quantity
A B C t Ø5 Ø12 Ø13 Ø12x32 Ø5 Ø12 Ø13
ABR90158989601.510-1-10-150
ABR100103103902101-1141-50

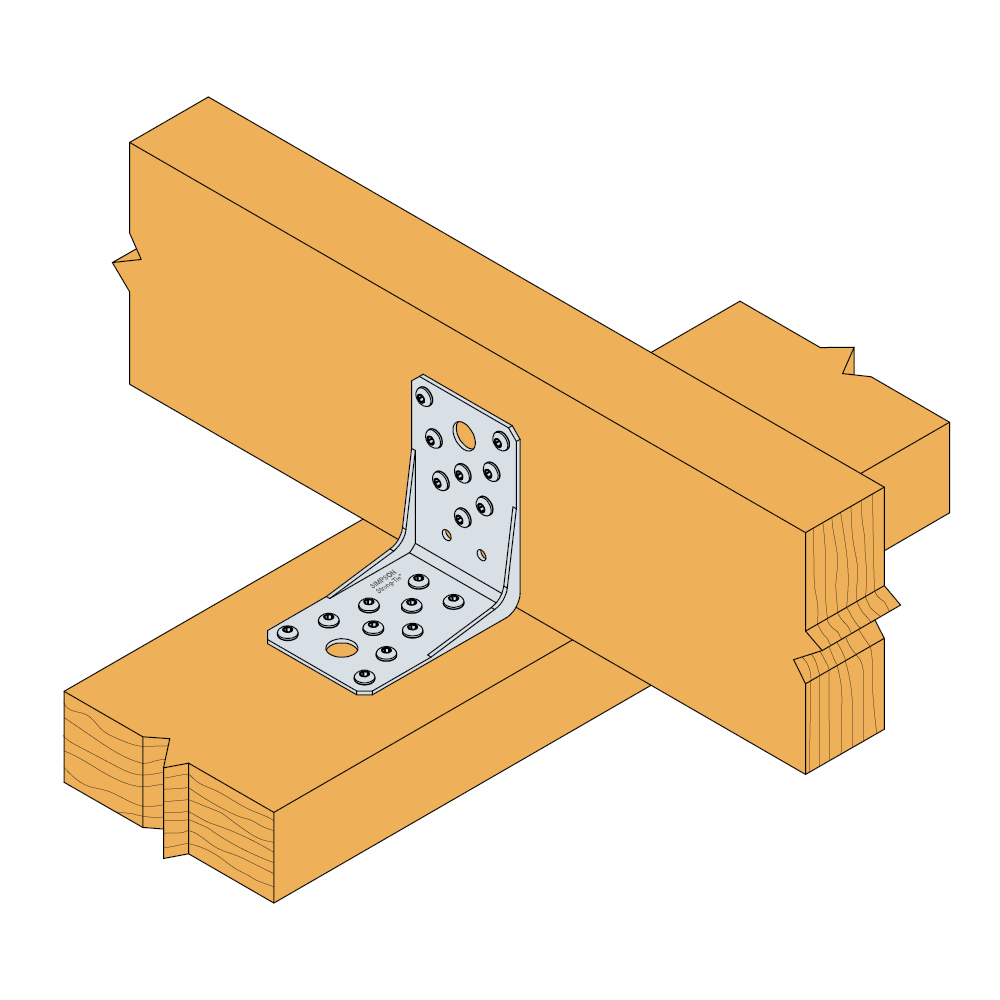

Bevestiging hout op hout type balk op balk - Verbinding met txee hoekijzers

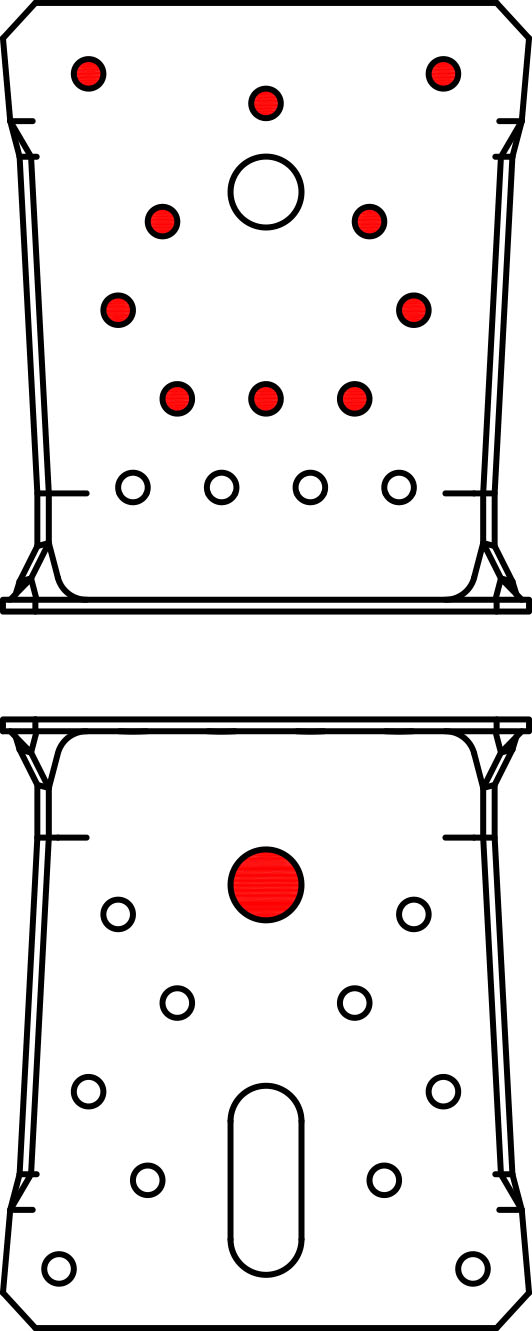

Referentie Karakteristieke waarden - Hout op hout - Volledige vernageling
Bevestigingen Karakteristieke waarden - Hout C24 - Verbinding met 2 hoekijzers [kN]

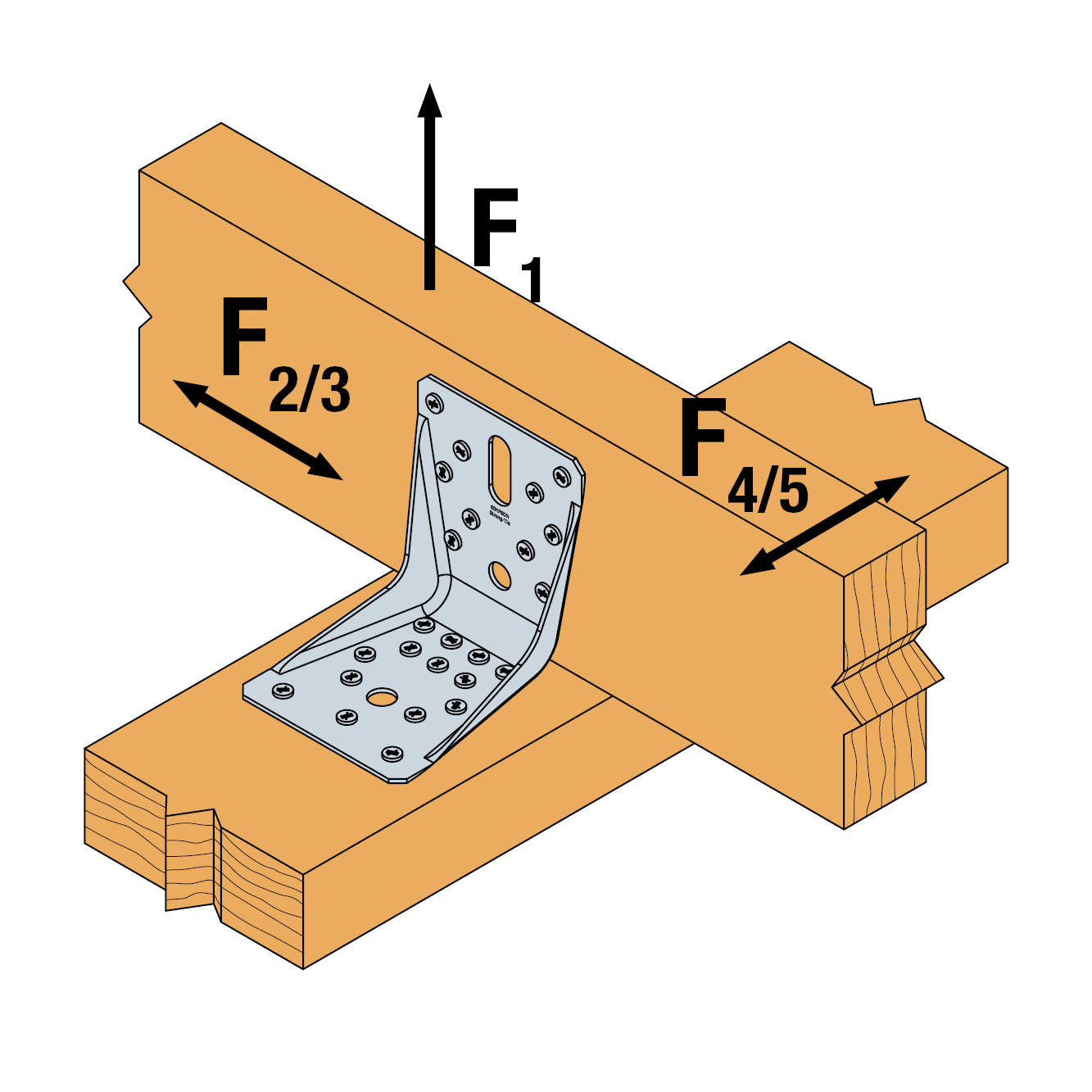

flens B Boorgaten in drager R1.k R2.k = R3.k R4.k = R5.k(1)
Aantal Aantal CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60 CSA5.0x40 CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60 CSA5.0x40 CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60 CSA5.0x40
ABR90158103.454.15.46.613.26.37.189.610.5----5 /kmod^0,4
ABR10010149.711.715.719.7min (26,7/kmod^0,2 ; 27 /kmod)9.612.814.216.720.32.44.25.15.15.1

Om de weerstandswaarden voor een enkele beugel te verkrijgen, moeten de waarden in de bovenstaande tabel worden gedeeld door twee, op voorwaarde dat de ondersteunde balk in rotatie is vergrendeld. Raadpleeg onze ETA-06/0106 als de balk vrij kan draaien.

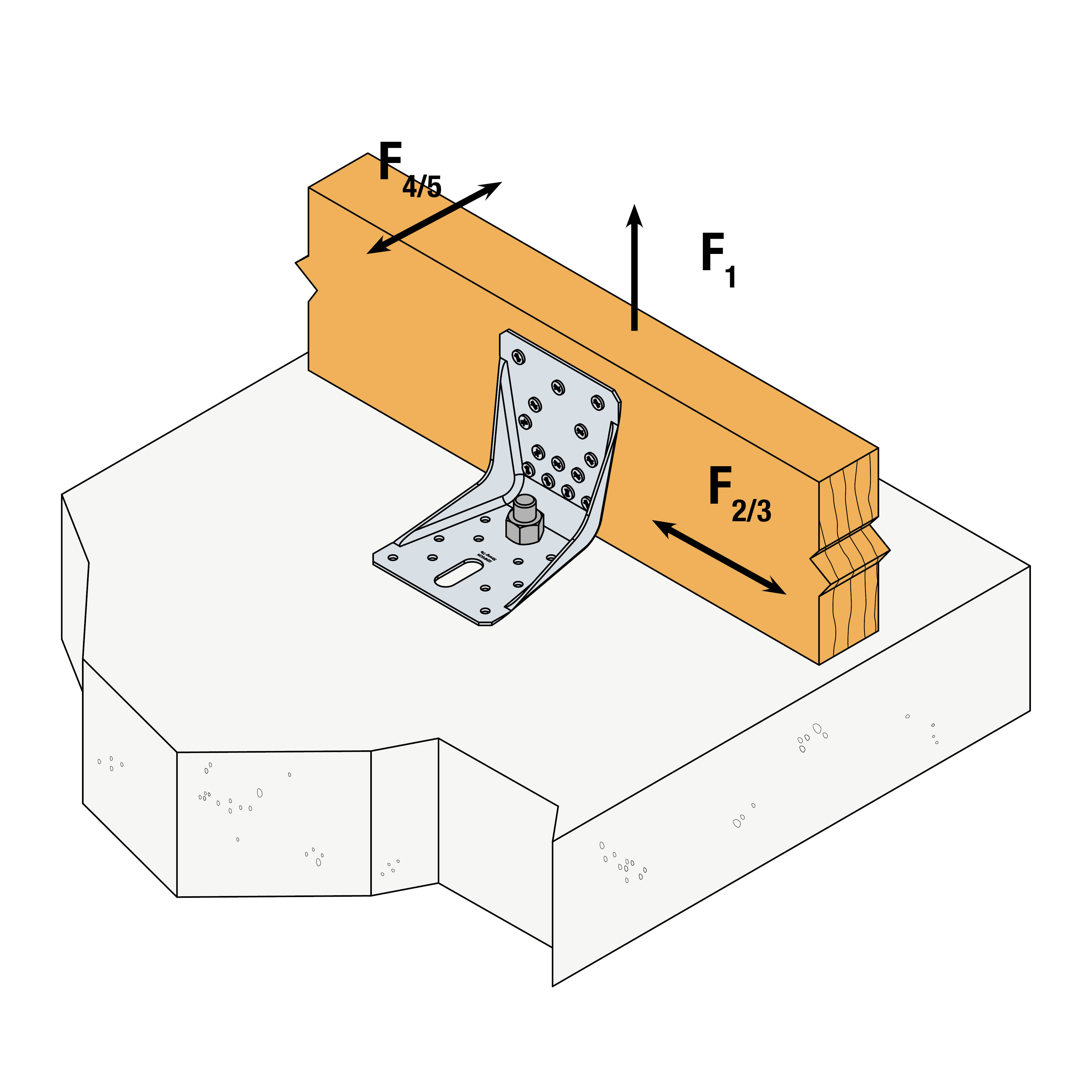

Bevestiging hout op hard ondergrond type balk op harde ondergrond - Verbinding met txee hoekijzers

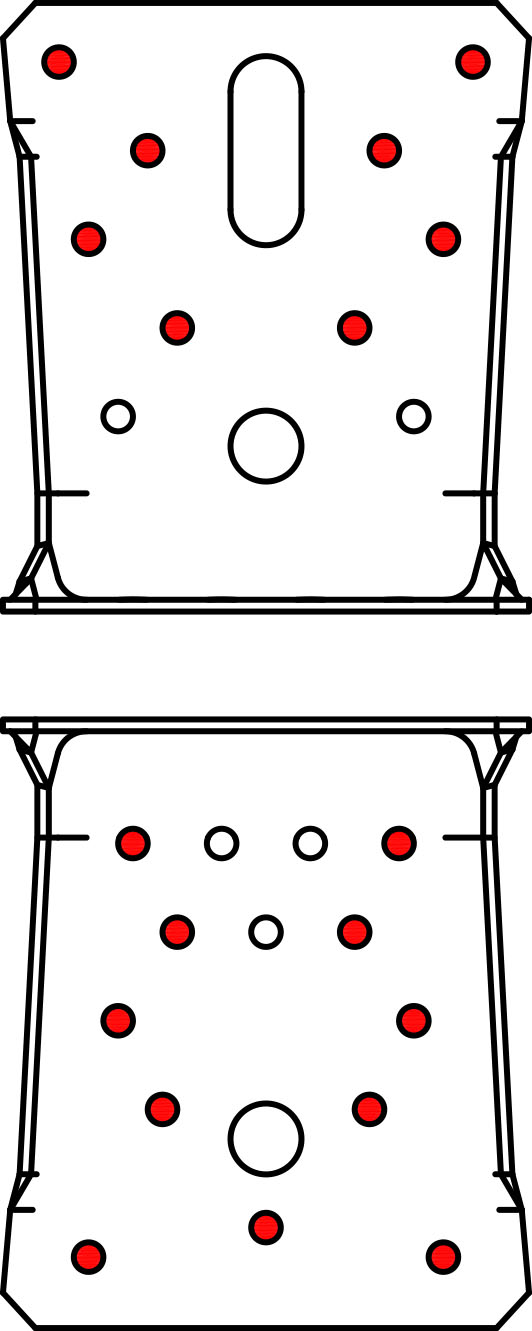

Referentie Karakteristieke waarden - Hout op beton
Bevestigingen Karakteristieke waarden - Hout C24 - Verbinding met 2 hoekijzers [kN]
flens B Boorgaten in drager R1.k R2.k = R3.k R4.k = R5.k
Aantal Typ Aantal Typ CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x35 CNA4.0x40
ABR1001Ø1010CNA*min (17,1; 21,6 /kmod)min (20,6; 21,6 /kmod)min (26,6; 21,6 /kmod)7.28.710.98.610.4

Om de weerstandswaarden voor een enkele beugel te verkrijgen, moeten de waarden in de bovenstaande tabel worden gedeeld door twee, op voorwaarde dat de ondersteunde balk in rotatie is vergrendeld. Raadpleeg onze ETA-06/0106 als de balk vrij kan draaien.

Vereenvoudigde karakteristieke waarden - Hout op beton - Verbinding met 2 hoekijzers

Referentie Vereenvoudigde karakteristieke waarden - Hout op beton
Bevestigingen Vereenvoudigde karakteristieke waarden - Hout C24 - Verbinding met 2 hoekijzers [kN]
Vleugel A Vleugel B R1.k** R2.k = R3.k
Aantal Typ Aantal Typ CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x35 CNA4.0x40 CNA4.0x50
ABR1001Ø1010CNA*17.120.6247.28.710.9

* Zie de kolommen van de tabel met karakteristieke waarden voor de types bevestigingselementen die kunnen worden gebruikt in Flens A. De waarden verschillen afhankelijk van het gebruikte type bevestigingselement.

Zie het Simpson Strong-Tie ankerassortiment voor geschikte ankers. Typische ankeroplossingen, afhankelijk van het betontype, de hart- en randafstanden.

** De gepubliceerde karakteristieke waarde is gebaseerd op plotselinge belastingsduur en gebruiksklasse 2 overeenkomstig EC5 (EN 1995) – kmod = 0,9. Voor andere belastingsduur en gebruiksklasse, zie de ETA voor nauwkeurigere waarden

Gecombineerde belasting:



Om de weerstandswaarden voor een enkele beugel te verkrijgen, moeten de waarden in de bovenstaande tabel worden gedeeld door twee, op voorwaarde dat de ondersteunde balk in rotatie is vergrendeld. Raadpleeg onze ETA-06/0106 als de balk vrij kan draaien.

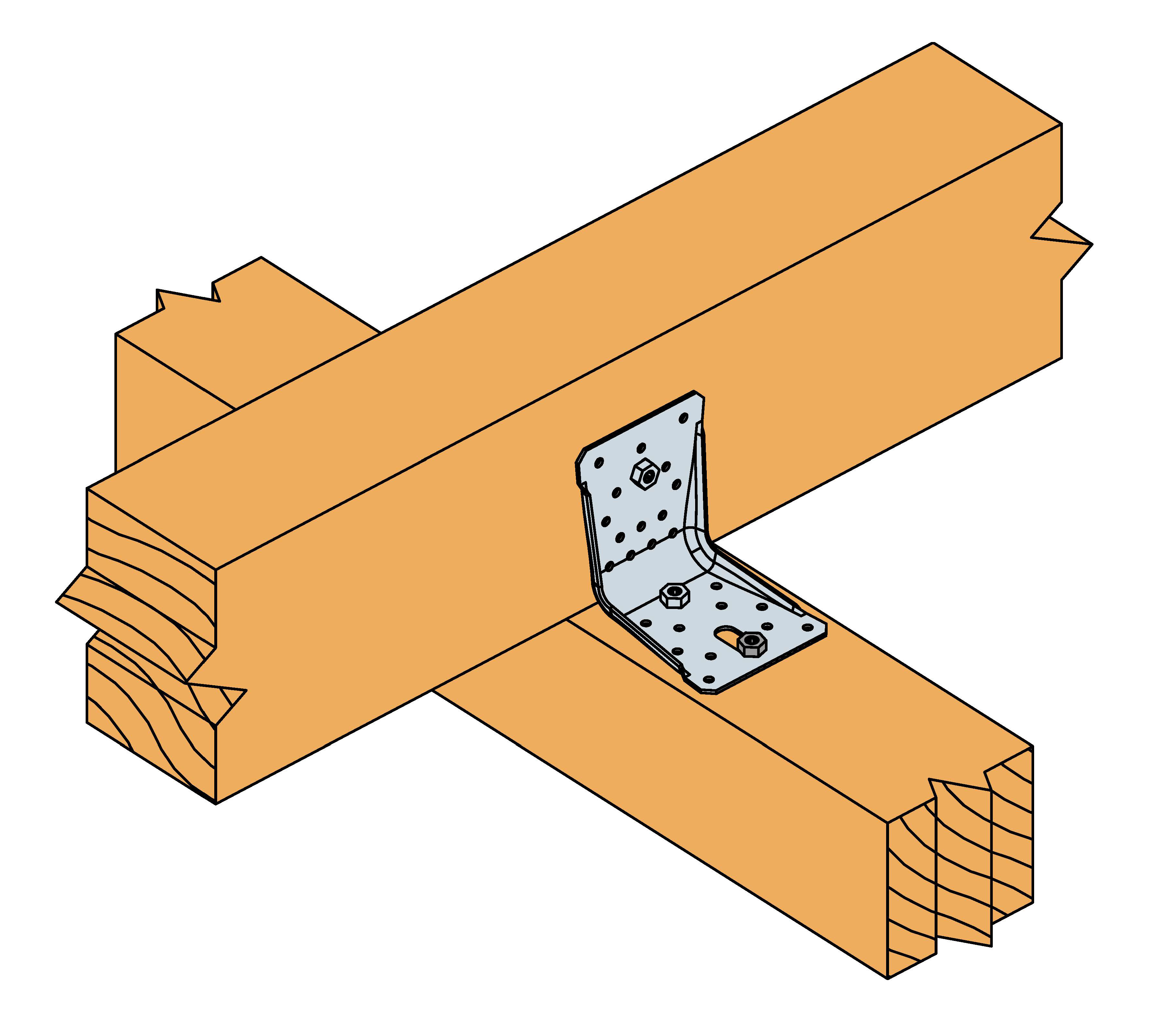

Karakteristieke waarden - Hout-op-hout – Schroef verbinder Ø10 – 2 hoekijzers

Referentie Karakteristieke waarden - Hout-op-hout – Schroef verbinder Ø10 – 2 hoekijzers
Bevestigingen Karakteristieke waarden - Hout C24 - 2 hoekijzers door verbinding [kN]
Flens A Flens B R1.k R2.k = R3.k
Aantal Type Aantal Type SSH10x40 SSH10x80 SSH10x40 SSH10x80
ABR1002SSH1SSH5.29.92.73.4

Karakteristieke waarden - Hout op harde ondergrond - Schroef verbinder Ø10 - 2 hoekijzers

Referentie Karakteristieke waarden - Hout op harde ondergrond – Schroef verbinder Ø10 – 2 hoekijzers
 Bevestigingen Karakteristieke waarden - Hout C24 - 2 hoekijzers door verbinding [kN]
Flens A Flens B R1.k R2.k = R3.k
Aantal Type Aantal Type SSH10x40 SSH10x80 SSH10x40 SSH10x80
ABR1001Ø101SSH5.710.24.14.7

* Zie het Simpson Strong-Tie ankerassortiment voor geschikte ankers. Typische ankeroplossingen zijn BOAXII, SET-XP, WA, AT-HP, afhankelijk van het betontype, de hart- en randafstanden.

Installatie

Installatie

Bevestigingen

Op hout :

  • Ringnagels CNA Ø 4,0 x 35 of Ø 4,0 x 50 mm,
  • Schroeven CSA Ø 5,0 x 35 of CSA Ø 5,0 x 40,
  • Bouten,
  • Houtdraadbouten.

Op beton :
Betonnen ondergrond :

  • Mechanische verankering : doorsteekanker FM 753 evo M10x78
  • Chemische verankering : hars AT-HP + draadstang LMAS M10-120/25 of LMAS M12-150/35.

Hol metselwerk :

  • Chemische verankering : hars AT-HP of POLY-GP + draadstang LMAS M12-150/35 + zeefhuls SH M16-130.

Op staal :

  • Bouten.

Montage

Drager : massief hout, gelijmd gelamineerd hout, composiethou,
Gedragen bouwdeel : massief hout, gelijmd gelamineerd hout, composiethou.

Technical Notes

Certificering

Prestatieverklaring: DoP

Europese technische goedkeuring: ETA

eta-06-0106.pdf (13.43 MB)
