CNA-S

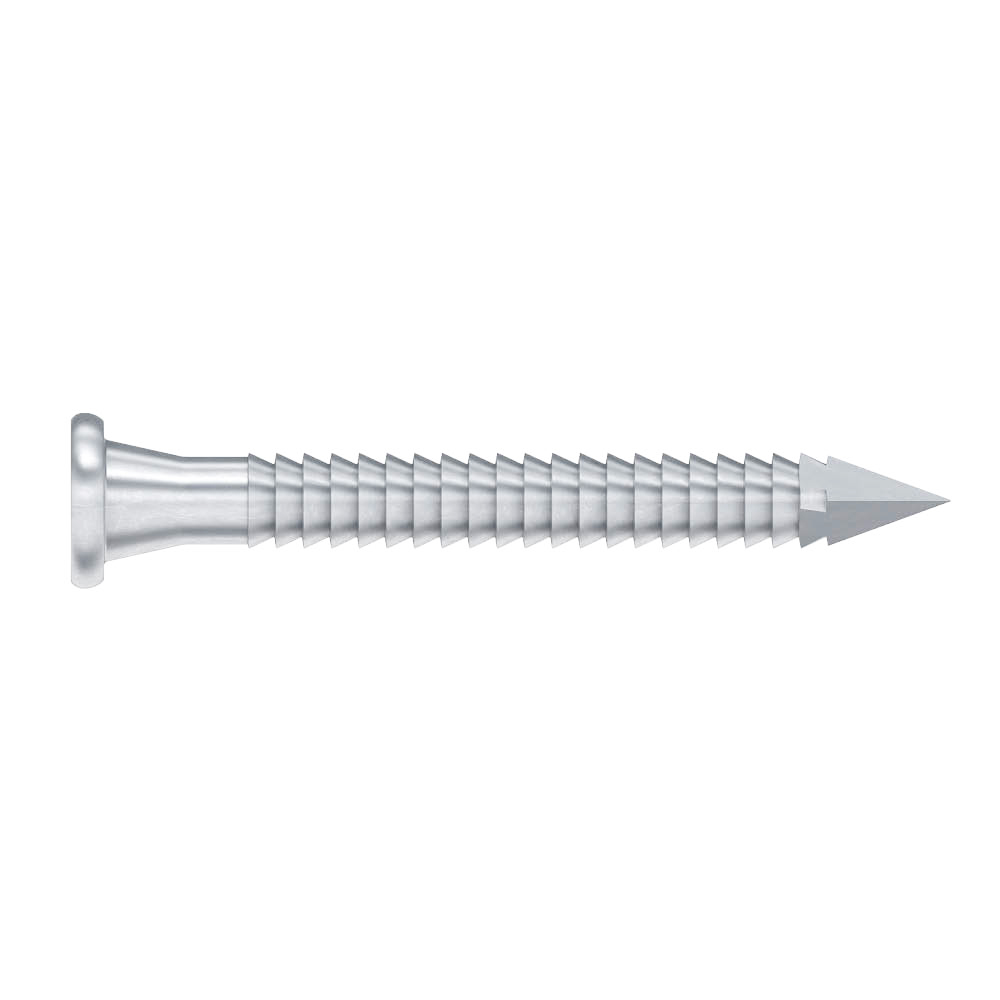

Ringnagel - Rvs A4
Elektrolytisch verzinkte ringnagels worden aanbevolen om constructiedelen te verbinden. Al onze proeven werden met dit soort nagels uitgevoerd. Op deze nagels is het opschrift ≠ “no equal“ gestanst.

CE-Markering

ETA

Gebruiksklasse 3

Roestvrij staal A4
EPD

Veeleisend

Fastener Designer
Product Details
Kenmerken
Materiaal
-
Roestvrij staal A4 overenkomstig NF EN 10088.
Voordelen
- De kegelpunt onder de nagelkop zorgt voor een nauwsluitende passing in het boorgat,
- Geringde schacht voor een hoge uittreksterkte.
Toepassing
Ondergrond
- Drager : massief hout, composiethout, gelijmd gelamineerd hout,
- Gedragen bouwdeel : massief hout, composiethout, gelijmd gelamineerd hout.
Toepassingsgebieden
- Bevestigingen van ophangbeugels,
- Hoekijzers,
- Bandijzer,
- Geperforeerde platen.
Technische gegevens
Afmetingen
| Referentie | Afmetingen bevestigingen[mm] | ||||
|---|---|---|---|---|---|
| Overig | Afmetingen[mm] | ||||
| Gewicht[kg] | l[mm] | d[mm] | dₕ[mm] | hₜ[mm] | |
| CNA4.0X35S | 0.004 | 35 | 4 | 8 | 1.5 |
| CNA4.0X50S | 0.005 | 50 | 4 | 8 | 1.5 |
Valores para una madera de clase C24. Para el resto de clases, dichos valores deben multiplicarse por los coeficientes de conversión especificados en la tabla adjunta. Valores según el documento ETA-04/0013 para chapas con un grosor de entre 1,5 y 4 mm.

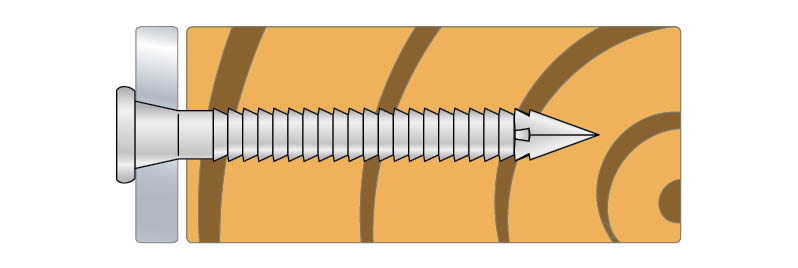

Installatie
Installatie
Plaatsing
Gebruik alleen gereedschap dat specifiek bestemd is voor roestvrij staal.
