Balkdrager met naar binnen staande flenzen - Rvs A4

De rvs balkdrager SAIX wordt aangeraden voor gebruiksklasse 3 in ruimten met beheerste omgevingsvoorwaarden, bijvoorbeeld keukens en laboratoria.

Technisch gegevensblad

CE-Markering

ETA

Label traçabilité totale

Binnen staande flenzen

Veeleisend

EPD

Roestvrij staal A4

Gebruiksklasse 3

Product Details

Afbeeldingen

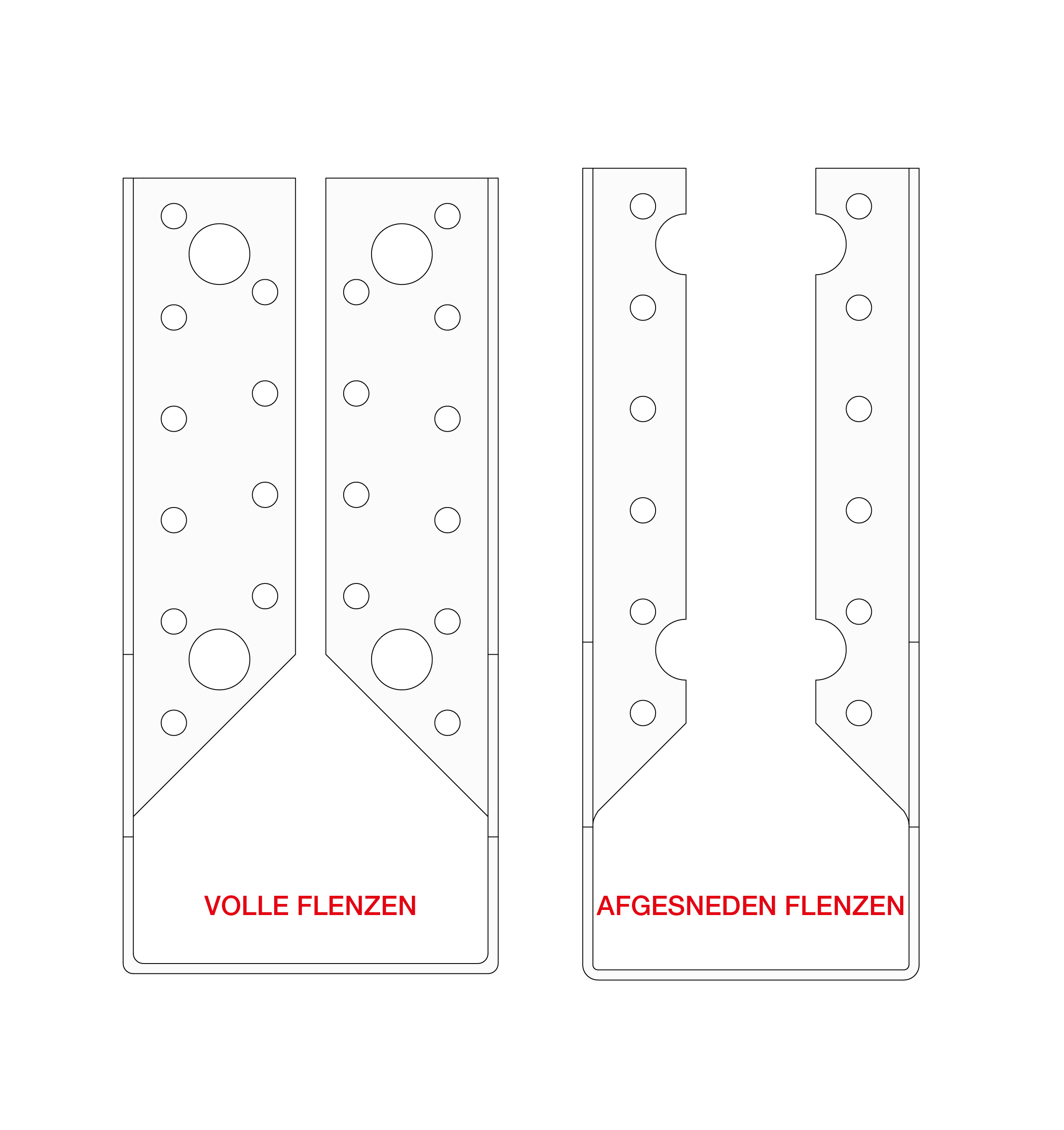

SAIX ailes entieres_ailes recoupees FR.jpg

SAIX ailes entieres_ailes recoupees ES.jpg

Kenmerken

Materiaal

Roestvrij staal A4 (316L) overeenkomstig NF EN 10088.

Voordelen

Hoge corrosieweerstand,
Geschikt voor gebruik in agressief milieu zoals in de nabijheid van de zee.

Toepassing

Ondergrond

Drager : massief hout, composiethout, gelijmd gelamineerd hout, beton, staal,
Gedragen bouwdeel : massief hout, composiethout, gelijmd gelamineerd hout.

Toepassingsgebieden

Dwarsbalken, gordingen,
Gladde balken en gevelbekledingsstijlen,
Voeteinden van kepers,
Versteviging van bestaande verbindingen enz.

Technische gegevens

Uitzetmaat en breedte

Referentie	Verbinder afmetingen
	Overig		Afmetingen[mm]
	Alleen met tipgaten (Afgesneden flenzen)	Met gaten voor houtdraadbouten en nagels (volle flenzen)	Uitzetmaten en breedten[mm]
SAIX250/1.5X	38 - 80 mm	-	250
SAIX300/1.5X	38 - 80 mm	-	300
SAIX340/1.5X	38 - 80 mm	-	340
SAIX380/1.5X	38 - 79 mm	80 - 120 mm	380
SAIX440/1.5X	38 - 79 mm	80 - 120 mm	440
SAIX500/1.5X	38 - 79 mm	80 - 120 mm	500

Afmetingen en karakteristieke waarden

Afmetingen

Referentie	Verbinder afmetingen
	Houtdoorsnede[mm]				Afmetingen[mm]						Drager Boorgaten	Gedragen boorgaten	Overig
	Hoogte		Breedte		A[mm]	B[mm]	C[mm]	D[mm]	F[mm]	Dikte[mm]	bolvormig	bolvormig	Gewicht[kg]
	Min.[mm]	Max.[mm]	Min.[mm]	Max.[mm]	A[mm]	B[mm]	C[mm]	D[mm]	F[mm]	Dikte[mm]	Ø5[mm]	Ø5[mm]	Gewicht[kg]
SAIX250/38/1,5	116	159	36	38	38	106	84	18.5	87	1.5	6	7	0.24
SAIX300/38/1,5	146	196	36	38	38	131	84	18.5	87	1.5	10	9	0.29
SAIX250/60/1,5	105	142	58	60	60	95	84	18.5	87	1.5	6	7	0.24
SAIX250/64/1,5	103	140	62	64	64	93	84	18.5	87	1.5	6	7	0.24
SAIX300/64/1,5	133	177	62	64	64	118	84	18.5	87	1.5	10	9	0.29
SAIX340/64/1,5	153	207	62	64	64	138	84	18.5	87	1.5	12	11	0.33
SAIX380/64/1,5	173	237	62	64	64	158	84	18.5	87	1.5	12	11	0.38
SAIX250/70/1,5	100	135	68	70	70	90	84	18.5	87	1.5	6	7	0.24
SAIX300/70/1,5	130	172	68	70	70	115	84	18.5	87	1.5	10	9	0.29
SAIX340/70/1,5	150	202	68	70	70	135	84	18.5	87	1.5	12	11	0.33
SAIX380/70/1.5	170	232	68	70	70	155	84	18.5	87	1.5	12	11	0.38
SAIX440/70/1,5	200	278	68	70	70	185	84	18.5	87	1.5	14	15	0.42
SAIX250/76/1,5	97	130	74	76	76	87	84	18.5	87	1.5	6	7	0.24
SAIX300/76/1,5	127	168	74	76	76	112	84	18.5	87	1.5	10	9	0.29
SAIX340/76/1,5	147	198	74	76	76	132	84	18.5	87	1.5	12	11	0.33
SAIX380/76/1,5	167	228	74	76	76	152	84	18.5	87	1.5	12	11	0.38
SAIX440/76/1,5	197	273	74	76	76	182	84	18.5	87	1.5	14	15	0.42
SAIX250/80/1,5	95	128	78	80	80	85	84	18.5	87	1.5	6	7	0.24
SAIX300/80/1,5	125	165	78	80	80	110	84	18.5	87	1.5	10	9	0.29
SAIX340/80/1,5	145	195	78	80	80	130	84	18.5	87	1.5	12	11	0.33
SAIX380/80/1,5	165	225	78	80	80	150	84	41.5	87	1.5	22	12	0.38
SAIX440/80/1,5	195	270	78	80	80	180	84	41.5	87	1.5	28	15	0.42
SAIX500/80/1,5	225	315	78	80	80	210	84	41.5	87	1.5	34	18	0.49
SAIX380/90/1.5	160	218	88	90	90	145	84	41.5	87	1.5	22	12	0.38
SAIX440/90/1.5	190	262	88	90	90	175	84	41.5	87	1.5	28	15	0.55
SAIX500/90/1,5	220	308	88	90	90	205	84	41.5	87	1.5	34	18	0.49
SAIX380/92/1,5	159	216	90	92	92	144	84	41.5	87	1.5	22	12	0.38
SAIX380/100/1,5	155	210	98	100	100	140	84	41.5	87	1.5	22	12	0.38
SAIX440/100/1,5	185	255	98	100	100	170	84	41.5	87	1.5	28	15	0.42
SAIX500/100/1,5	215	300	98	100	100	200	84	41.5	87	1.5	34	18	0.49
SAIX380/120/1,5	145	195	118	120	120	130	84	41.5	87	1.5	22	12	0.38
SAIX440/120/1,5	175	240	118	120	120	160	84	41.5	87	1.5	28	15	0.42
SAIX500/120/1,5	205	285	118	120	120	190	84	41.5	87	1.5	34	18	0.49

Karakteristieke waarden - Dwarsbalk op balk - volledige vernageling

Afmetingen

Referentie	Draagvermogen van de balkdrager
	Karakteristieke waarden voor hout / hout - Vollediege vernageling
	Bevestigingen		Karakteristieke waarden - Hout C24[kN]
	Drager	Spanwijdte	R₁,ₖ		R₂,ₖ		R₃,ₖ		R4,k
	Aantal	Aantal	CNA4.0x35	CNA4,0x50S	CNA4.0x35	CNA4,0x50S	CNA4.0x35	CNA4,0x50S	CNA4.0x35	CNA4,0x50S
SAIX250/38/1,5	6.0	7	5.2	-	2.9	-	0.8	-	1.8	-
SAIX300/38/1,5	10.0	9	8.9	-	6.5	-	2.1	-	3.1	-
SAIX250/60/1,5	6.0	7	4.5	6.9	2.9	4.5	0.8	1.1	1.8	2.9
SAIX250/64/1,5	6.0	7	4.3	6.7	2.9	4.5	0.8	1.1	1.8	2.9
SAIX300/64/1,5	10.0	9	7.6	11.6	6.5	10	2.2	2.9	3.1	4.9
SAIX340/64/1,5	12.0	11	9.9	15	8.7	13.4	2.8	3.7	3.7	5.9
SAIX380/64/1,5	12.0	11	11.9	17.7	8.7	13.4	2.4	3.2	3.7	5.9
SAIX250/70/1,5	6.0	7	4.1	6.3	2.9	4.5	0.8	1.1	1.8	2.9
SAIX300/70/1,5	10.0	9	7.3	11.2	6.5	10	2.2	2.9	3.1	4.9
SAIX340/70/1,5	12.0	11	9.6	14.6	8.7	13.4	2.8	3.7	3.7	5.9
SAIX380/70/1.5	12.0	11	11.6	17.3	8.7	13.4	2.4	3.2	3.7	5.9
SAIX440/70/1,5	14.0	15	15.1	22.1	11.2	17	2.8	3.7	4.3	6.9
SAIX250/76/1,5	6.0	7	3.9	6	2.9	4.5	0.8	1.1	1.8	2.9
SAIX300/76/1,5	10.0	9	7	10.7	6.5	10	2.2	2.9	3.1	4.9
SAIX340/76/1,5	12.0	11	9.3	14.1	8.7	13.4	2.8	3.7	3.7	5.9
SAIX380/76/1,5	12.0	11	11.4	16.9	8.7	13.4	2.4	3.2	3.7	5.9
SAIX440/76/1,5	14.0	15	14.8	21.8	11.2	17	2.8	3.7	4.3	6.9
SAIX250/80/1,5	6.0	7	3.7	5.8	2.9	4.5	0.8	1.1	1.8	2.9
SAIX300/80/1,5	10.0	9	6.8	10.4	6.5	10	2.2	2.9	3.1	4.9
SAIX340/80/1,5	12.0	11	9	13.8	8.7	13.4	2.8	3.7	3.7	5.9
SAIX380/80/1,5	22.0	12	20	30	15.6	24	3.9	5.1	6.7	10.8
SAIX440/80/1,5	28.0	15	27.7	37.7	22.9	33.2	5.5	7.3	8.6	13.7
SAIX500/80/1,5	34.0	18	33.5	44.3	30.2	39.9	6.6	9.2	10.4	16.7
SAIX380/90/1.5	22.0	12	19.1	28.8	15.6	24	3.9	5.2	6.7	10.8
SAIX440/90/1.5	28.0	15	26.7	37.7	22.9	33.2	5.6	7.3	8.6	13.7
SAIX500/90/1,5	34.0	18	33.5	44.3	30.2	39.9	7.1	9.6	10.4	16.7
SAIX380/92/1,5	22.0	12	18.9	28.5	15.6	24	3.9	5.2	6.7	10.8
SAIX380/100/1,5	22.0	12	18.1	27.4	15.6	24	3.9	5.2	6.7	10.8
SAIX440/100/1,5	28.0	15	25.7	37.7	22.9	33.2	5.6	7.4	8.6	13.7
SAIX500/100/1,5	34.0	18	33.5	44.3	30.2	39.9	7.3	9.6	10.4	16.7
SAIX380/120/1,5	22.0	12	16	24.6	15.6	24	3.9	5.2	6.7	10.8
SAIX440/120/1,5	28.0	15	23.4	35.5	22.9	33.2	5.6	7.4	8.6	13.7
SAIX500/120/1,5	34.0	18	31.7	44.3	30.2	39.9	7.4	9.7	10.4	16.7

Karakteristieke waarden - Hout op hout - Gedeeltelijke vernageling

Afmetingen

Referentie	Draagvermogen van de balkdrager
	Karakteristieke waarden voor hout / hout - Gedeeltelijke vernageling
	Bevestigingen		Karakteristieke waarden - Hout C24[kN]
	Drager	Spanwijdte	R₁,ₖ		R₂,ₖ		R₃,ₖ		R4,k
	Aantal	Aantal	CNA4.0x35	CNA4,0x50S	CNA4.0x35	CNA4,0x50S	CNA4.0x35	CNA4,0x50S	CNA4.0x35	CNA4,0x50S
SAIX380/80/1,5	12.0	6.0	11.8	17.5	8.7	13.3	3.1	4.7	3.7	5.9
SAIX440/80/1,5	14.0	8.0	15.2	22.2	11	16.8	4	6	4.3	6.9
SAIX500/80/1,5	18.0	10.0	20.1	26.6	16.8	22.2	4.9	7.2	5.5	8.8
SAIX380/90/1.5	12.0	6.0	11.3	16.9	8.7	13.3	3.2	4.9	3.7	5.9
SAIX440/90/1.5	14.0	8.0	14.8	21.7	11	16.8	4.2	6.3	4.3	6.9
SAIX500/90/1,5	18.0	10.0	20.1	26.6	16.8	22.2	5.1	7.6	5.5	8.8
SAIX380/92/1,5	12.0	6.0	11.2	16.7	8.7	13.3	3.2	4.9	3.7	5.9
SAIX380/100/1,5	12.0	6.0	10.8	16.2	8.7	13.3	3.3	5	3.7	5.9
SAIX440/100/1,5	14.0	8.0	14.2	21.1	11	16.8	4.3	6.5	4.3	6.9
SAIX500/100/1,5	18.0	10.0	20	26.6	16.8	22.2	5.2	7.9	5.5	8.8
SAIX380/120/1,5	12.0	6.0	9.6	14.7	8.7	13.3	3.4	5.3	3.7	5.9
SAIX440/120/1,5	14.0	8.0	13.2	19.7	11	16.8	4.5	6.8	4.3	6.9
SAIX500/120/1,5	18.0	10.0	18.8	26.6	16.8	22.2	5.5	8.3	5.5	8.8

De waarden in de bovenstaande tabel zijn geldig voor een balk op een balk en een balk op een kolom, onder voorbehoud van het respecteren van de gedeeltelijke spijkerplannen die specifiek zijn voor elke configuratie, gegeven in onze ETA-06/0270 pagina 17.

Installatie

Bevestigingen

LET OP : Het is verplicht rvs bevestigingsmiddelen te gebruiken met rvs balkdrager. Bij gebruik van andere materialen kan het rvs voortijdig corroderen.

Op gedragen bouwdeel :

Ringnagels CNA4.0x50S,
Ringnagels CNA4.0x35S voor diktes kleiner dan 64 mm,
Rvs schroeven CSAS Ø 5,0 x 45 mm,
Rvs schroeven CSAS Ø 5,0 x 35 mm voor diktes kleiner dan 64 mm.

Op drager :
Houten ondergrond :

Ringnagels CNA4.0x50S,
Ringnagels CNA4.0x35S voor diktes kleiner dan 64 mm,
Rvs schroeven CSAS Ø 5,0 x 40 mm,
Rvs schroeven CSAS Ø 5,0 x 35 mm voor diktes kleiner dan 64 mm.

Hol metselwerk : (belastingsterkte van verankeringen controleren)

Chemische verankering : hars AT-HP of POLY-GP + draadstang LMAS M10-120/25 A4 of LMAS M12-150/35 A4 + zeefhuls SH M16-130.

Plaatsing

Op hout :

Teken de plaats van de gedragen balk af op de drager.
Presenteer de balkdrager en bevestig de flenzen voorlopig aan weerszijden.
Verstel de balkdrager volgens de aftekeningen. De balkdrager moet bovenaan iets meer open staan dan onderaan om het plaatsen van de gedragen balk te vergemakkelijken.
Voltooi de bevestiging op elke flens.
Presenteer de gedragen balk in de balkdrager.
Bevestig de gedragen balk op de balkdrager.
Op hout zijn er twee soorten vernageling: volledig of gedeeltelijk.

Op beton :

Methode 1 : Teken de plaats van de boorgaten af aan de hand van de tabel met de posities van de beschikbare boorgaten op de technische fiche.
Methode 2 : Teken de plaats van de balk af op de ondergrond, presenteer de balkdrager en duid de middelpunten van de boorgaten aan.
Boor in de ondergrond met een passende boor.
Presenteer de balkdrager en bevestig hem op de ondergrond met doorsteekankers.
Presenteer de gedragen balk in de balkdrager.
Bevestig de gedragen balk op de balkdrager.

Installation on joist

Installation on Post

Technische opmerkingen

Wist u dat?

De term 'roestvrij' is eigenlijk onjuist. Ook roestvrij staal kan aangetast worden door corrosie (roestvorming). Daarom moet hoe dan ook de volgende correlatie gemaakt worden : corrosiviteitsklasse → soort rvs

Zo is rvs met name niet geschikt voor een chloorhoudende omgeving, zoals overdekte zwembaden. Zorg dat de constructie afdoende verlucht wordt. Neem contact op met onze technische dienst voor meer informatie.
