CSA-S

Schroef voor verbinders - Rvs A4

Rvs schroeven Quik Drive® voor verbinders vullen het assortiment verzinkte verbindingsmiddelen aan. Deze schroeven zijn geschikt voor corrosieve omgevingen en mogen alleen met rvs verbinders gebruikt worden.

Technisch gegevensblad
CE-Markering
CE-Markering
ETA
ETA
EPD
EPD
Veeleisend
Veeleisend
Roestvrij staal A4
Roestvrij staal A4
Gebruiksklasse 3
Gebruiksklasse 3
Fastener Designer
Fastener Designer

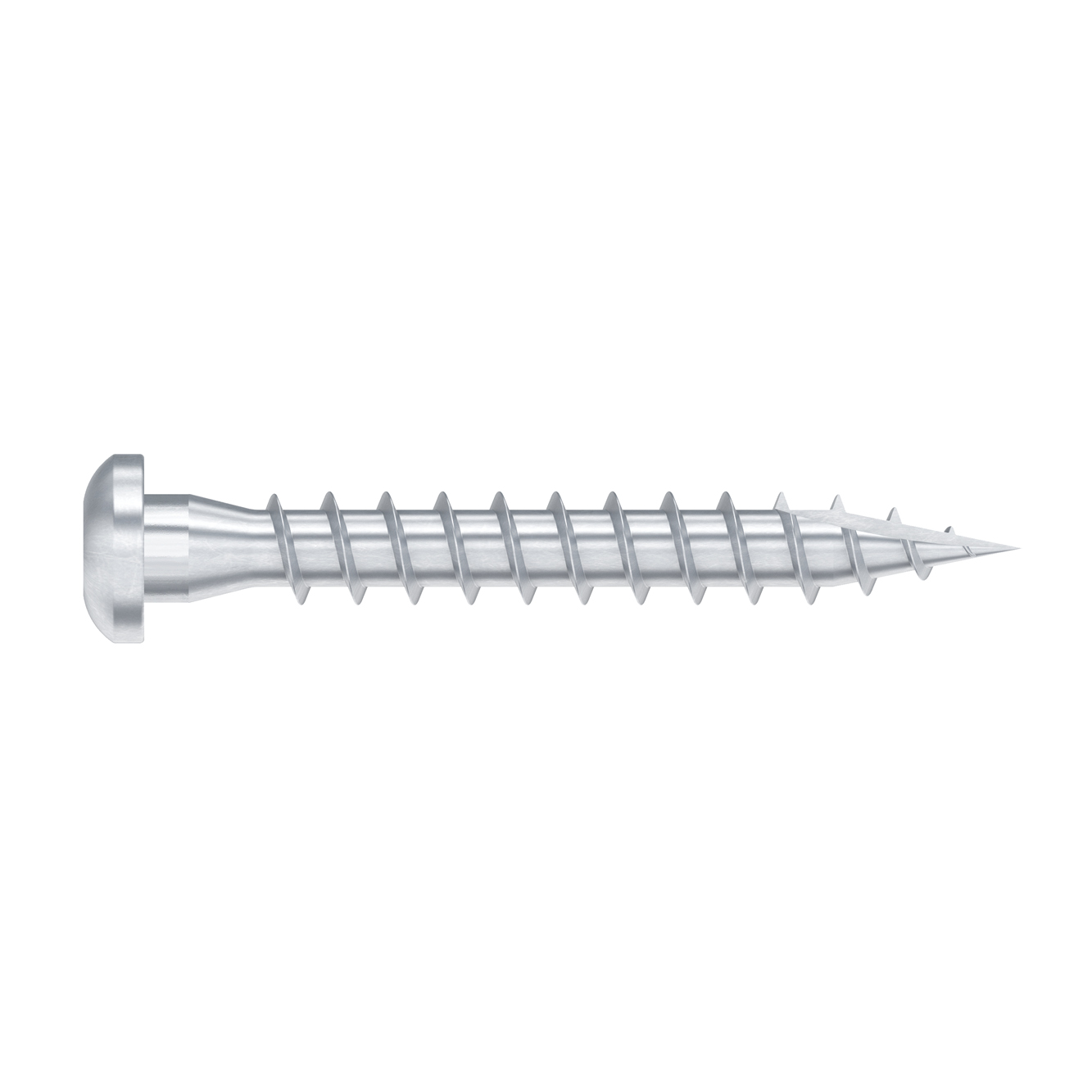

CSA-S Main Image.jpg

Product Details

Afbeeldingen

CSA-S Prod image.jpg

Kenmerken

Materiaal

  • Roestvrij staal A4 overenkomstig NF EN 10088.

Voordelen

  • Hoge uittreksterkte,
  • De kegelvorm onder de kop zorgt voor een nauwsluitende passing van de punt in het boorgat,
  • De houtspecifieke schroefdraad dringt eenvoudig en snel in het hout,
  • Geen houtsplijting,
  • Kop met diepe sterafdruk voor een betere schroefgeleiding en levensduur van de schroefbit,
  • Antisplijtpunt type 17 voor een betere aanzet bij het schroeven.

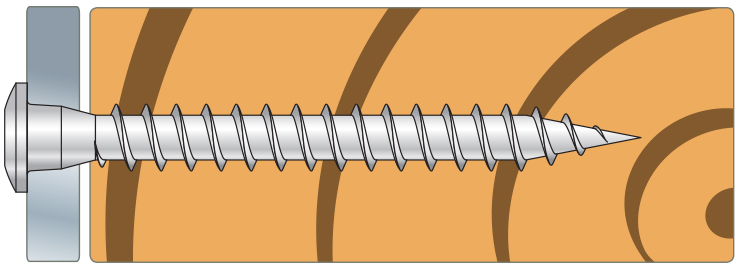

Toepassing

Ondergrond

  • Drager : massief hout, composiethout, gelijmd gelamineerd hout,
  • Gedragen bouwdeel : massief hout, composiethout, gelijmd gelamineerd hout.

Toepassingsgebieden

  • Bevestigingen van ophangbeugels,
  • Hoekijzers,
  • Bandijzer.

Technische gegevens

Afmetingen en karakteristieke waarden

Afmetingen

Afmetingen en karakteristieke waarden
Afmetingen en karakteristieke waarden
ReferentieAfmetingen bevestigingen
OtherAfmetingen bevestigingen[mm]
doos hoeveelheidGewicht[kg]l[mm]lg[mm]d₁[mm]d[mm]dₕ[mm]Bit[mm]
CSA5.0X35S250.00.00435293.154.858.3T-20
CSA5.0X40S250.00.00440343.154.858.3T-20

Capaciteiten worden gegeven voor 2mm staalplaatdikte en C24 hout. Voor het bepalen van de capaciteiten voor andere staaldiktes en/of houtsoorten verwijzen wij u naar ETA-04/0013.

Characteristic Capacities

ReferentieScrew Loads
Karakteristieke waarden - Hout C24 geg. ETA-04/0013[kN]
Rₗₐₜ.ₖ
CSA5.0X35S1.99
CSA5.0X40S2.25

Characteristic Capacities - used in timber C24
Rax = axial withdrawal capacity
Rlat = lateral capacity

Certificering

Prestatieverklaring (DoP)

nl-dop-e04-0013-05-s.pdf
Geschiedenis tonen
nl-dop-e04-0013-04-2.pdf
nl-dop-e04-0013-issue-3.pdf
nl-dop-e04-0013.pdf
db8f64e322c1a7f024e207dc5f08c884f8c41fef.pdf

Europese technische beoordeling (ETA)

eta040013-sst-cna-csa-r3-2019.pdf
Geen geschiedenis beschikbaar

Environmental Product Declarations (EPD)

epd-certificate-sst-screws

Verwante producten

CAD en BIM-bibliotheek

2D

CSA5.0X40S

CSA5.0X35S

3D

CSA5.0X40S

CSA5.0X35S

ZIP-pakketten
