CBHS

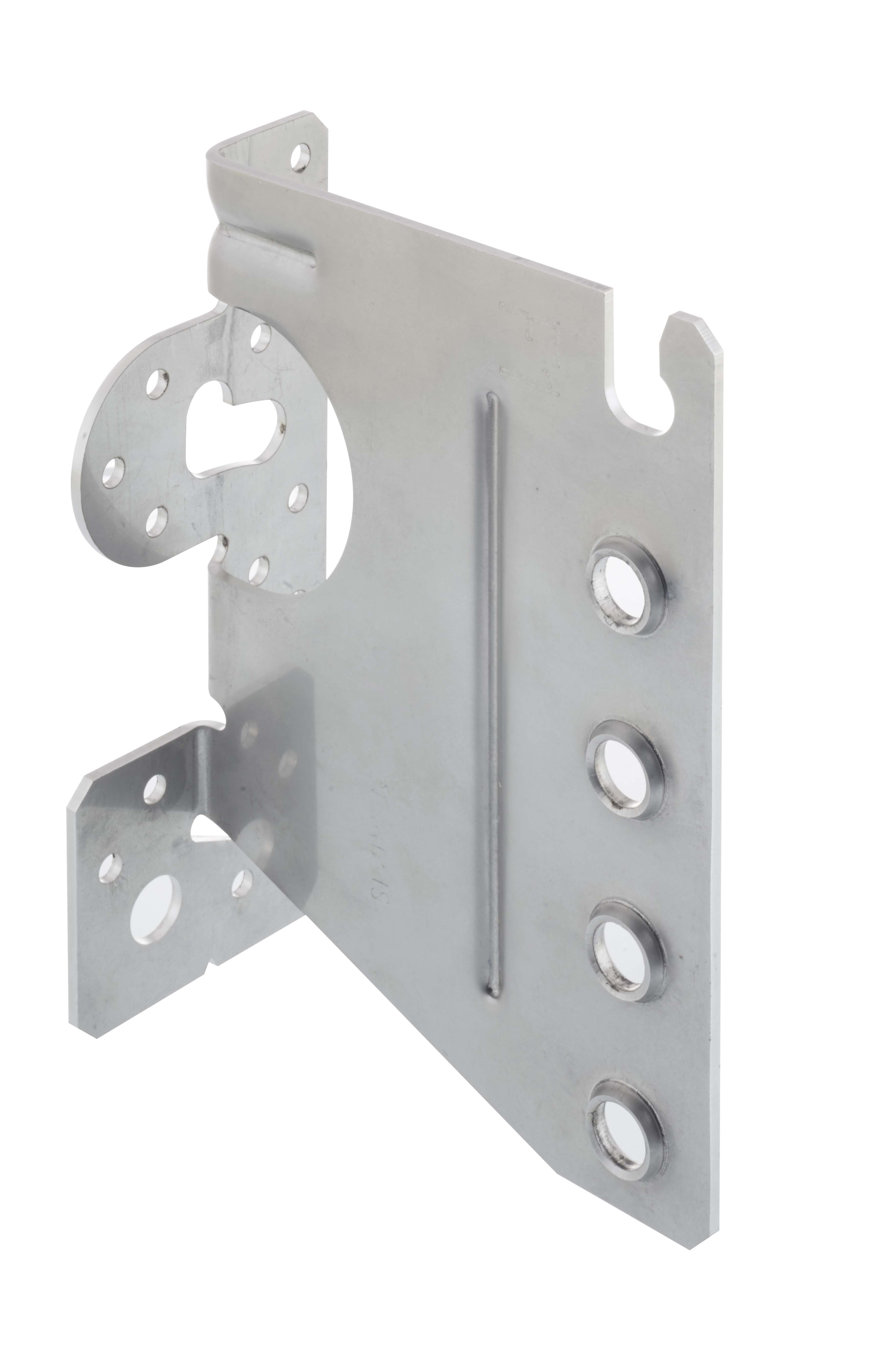

Beugel met insteekblad - Rvs A4

CBH is een discrete verbinder voor bevestigingen op hout of op een harde ondergrond.

CE-Markering
ETA
Gebruiksklasse 3
Roestvrij staal A4
Veeleisend

Product Details

Afbeeldingen

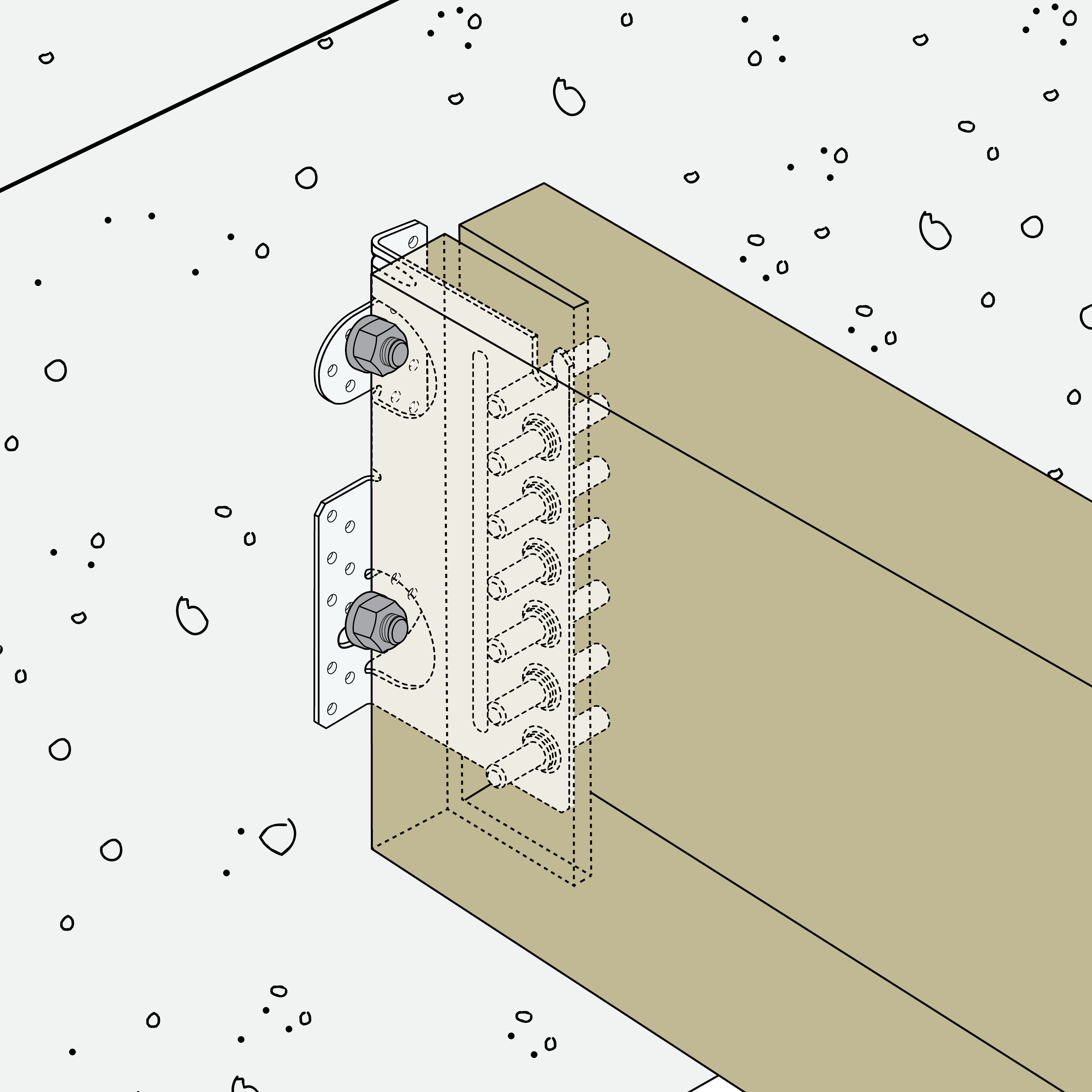

Bevestiging hout op harde ondergrond

Kenmerken

Materiaal

  • Roestvrij staal A4 (316L) overeenkomstig NF EN 10088,
  • Dikte : 2,5 mm.

Voordelen

  • Onzichtbare verbinding,
  • Bevestiging op hout of beton,
  • Plaatsing overeenkomstig de Eurocodes.

Toepassing

Ondergrond

  • Drager : massief hout, composiethout, gelijmd gelamineerd hout, beton,
  • Gedragen bouwdeel : massief hout, composiethout, gelijmd gelamineerd hout.

Toepassingsgebieden

  • Dwarsbalken,
  • Gordingen,
  • Draagbalken.

Technische gegevens

Afmetingen

Afmetingen en karakteristieke waarden

Referentie Afmetingen drager [mm] Afmetingen gedragen bouwdeel [mm] Afmetingen en karakteristieke waarden [mm] Drager Boorgaten Gedragen boorgaten
Hoogte Breedte Hoogte A B C t Ø11 Ø5 Ø10.5
Min. Min. Max. Min β=0 Min β≠0 Max.
CBH150/2.5S19260160190219225150113.5602.52145
CBH180/2.5S22260160220249270180113.5602.52166
CBH220/2.5S26260160250279330220113.5602.52227

Karakteristieke waarden Neerwaartse belasting (in kN) - Houtsterkteklasse C24 - Nagels CNA4.0x60

Referentie Karakteristieke waarden - Dwarsbalk op balk - volledige vernageling
Bevestigingen Karakteristieke waarden - Hout C24 [kN]
Drager Spanwijdte R1,k - Helling β=0° R1,k - Helling β=15°
Aantal Typ Aantal Typ Lengte van de pennen [mm] [mm] Lengte van de pennen [mm] [mm]
60 80 100 120 140 160 60 80 100 120 140 160
CBH150/2.5S14CSA5,0x40S5STD10S1818.620.722.4242417.317.919.621.222.923.3
CBH180/2.5S16CSA5,0x40S6STD10S2526.529.532.132.632.62425.22830.531.831.8
CBH220/2.5S22CSA5,0x40S7STD10S32.634.237.941.142.842.831.432.73638.941.641.6

The capacities for the CBH105/2.5S for a width of joist of 45mm can be found in the ETA.

Product characteristic capacities - Timber beam to timber beam - 30° and 45°

Referentie Karakteristieke waarden - Dwarsbalk op balk - volledige vernageling
Bevestigingen Karakteristieke waarden - Hout C24 [kN]
Drager Spanwijdte R1,k - Helling β=30° R1,k - Helling β=45°
Aantal Typ Aantal Typ Lengte van de pennen [mm] [mm] Lengte van de pennen [mm] [mm]
60 80 100 120 140 160 60 80 100 120 140 160
CBH150/2.5S14CSA5,0x40S5STD10S16.717.218.720.121.622.516.416.71819.320.621.9
CBH180/2.5S16CSA5,0x40S6STD10S23.124.126.628.830.830.822.523.425.627.629.730.1
CBH220/2.5S22CSA5,0x40S7STD10S30.431.534.33739.740.429.830.833.335.738.339.5

The capacities for the CBH105/2.5S for a width of joist of 45mm can be found in the ETA.

Productkarakteristieken - Houten balk tot starre ondersteuning - 0° en 15°

Referentie Product characteristic capacities - Timber beam to rigid support (concrete or steel)
Bevestigingen Karakteristieke waarden - Hout C24 [kN]
Drager Spanwijdte R1,k - Helling β=0° R1,k - Helling β=15°
Aantal Typ Aantal Typ Lengte van de pennen [mm] [mm] Lengte van de pennen [mm] [mm]
60 80 100 120 140 160 60 80 100 120 140 160
CBH150/2.5S2Ø10**5STD10S12.413.215.617.719.519.511.712.414.516.418.418.7
CBH180/2.5S2Ø10**6STD10S19.321.125.228.829.729.718.219.723.326.628.328.3
CBH220/2.5S2Ø10**7STD10S23.825.930.634.937.137.122.424.228.232.135.335.3

** Zie het assortiment verankeringen Simpson Strong-Tie toe de meest geschikte oplossing te kiezen. De algemene oplossingen van verankeringen. De keuze gebeurt afhankelijk van het type beton, het randafstand en afstand tussen verankeringen.

De in deze tabel vermelde waarden voor de belastingsterkte in beton gelden voor een volleplaatbevestiging. Voor andere toepassingen moet de ontwerper nagaan of de verankeringen sterk genoeg zijn (onze softwaretool Anchor Designer, die gratis gedownload kan worden op deze website, kan hulp bieden bij de dimensionering).

Productkarakteristieken - Houten balk tot starre ondersteuning - 30° en 45°

Referentie Product characteristic capacities - Timber beam to rigid support (concrete or steel)
Bevestigingen Karakteristieke waarden - Hout C24 [kN]
Drager Spanwijdte R1,k - Helling β=30° R1,k - Helling β=45°
Aantal Typ Aantal Typ Lengte van de pennen [mm] [mm] Lengte van de pennen [mm] [mm]
60 80 100 120 140 160 60 80 100 120 140 160
CBH150/2.5S2Ø10**5STD10S11.111.613.41516.817.710.510.912.513.915.516.9
CBH180/2.5S2Ø10**6STD10S1718.321.424.326.826.816.217.32022.625.425.7
CBH220/2.5S2Ø10**7STD10S21.122.52629.43333.520.121.324.427.530.832.2

** Zie het assortiment verankeringen Simpson Strong-Tie toe de meest geschikte oplossing te kiezen. De algemene oplossingen van verankeringen. De keuze gebeurt afhankelijk van het type beton, het randafstand en afstand tussen verankeringen.

De in deze tabel vermelde waarden voor de belastingsterkte in beton gelden voor een volleplaatbevestiging. Voor andere toepassingen moet de ontwerper nagaan of de verankeringen sterk genoeg zijn (onze softwaretool Anchor Designer, die gratis gedownload kan worden op deze website, kan hulp bieden bij de dimensionering).

Installatie

Installatie

Bevestigingen

Hout op hout :
Drager :

  • Ringnagels CNA Ø 4,0 x 60 mm overeenkomstig ETA-04/0013.

Gedragen bouwdeel :

  • Pennen Ø 10 mm (lengte op te geven volgens houtdikte).

Hout/harde ondergrond :
Betonnen drager :

  • Mechanische verankering : FM-753 M10X75/5 A4
  • Chemische verankering : hars AT-HP + draadstang LMAS M8-110 of LMAS M10-130.

Stalen drager :

  • Bout Ø 10 mm (Ø 8 en Ø 10 voor CBH150).

Gedragen bouwdeel :

  • Pennen Ø 10 mm (lengte op te geven volgens houtdikte - Ref. STD10/X).

Plaatsing

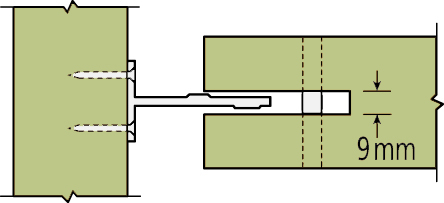

  1. Maak een verticale inkeping van 9 mm breed in de gedragen balk.
  2. Identificeer de positie van de pennen op de gedragen balk.
  3. Boor dwars door de gedragen balk om de pennen erin te steken (boordiameter afhankelijk van de diameter van de pen).
  4. Steek de 1ste bovenste pen in de gedragen balk.

Certificering

Prestatieverklaring: DoP

Europese technische goedkeuring: ETA
