STDS

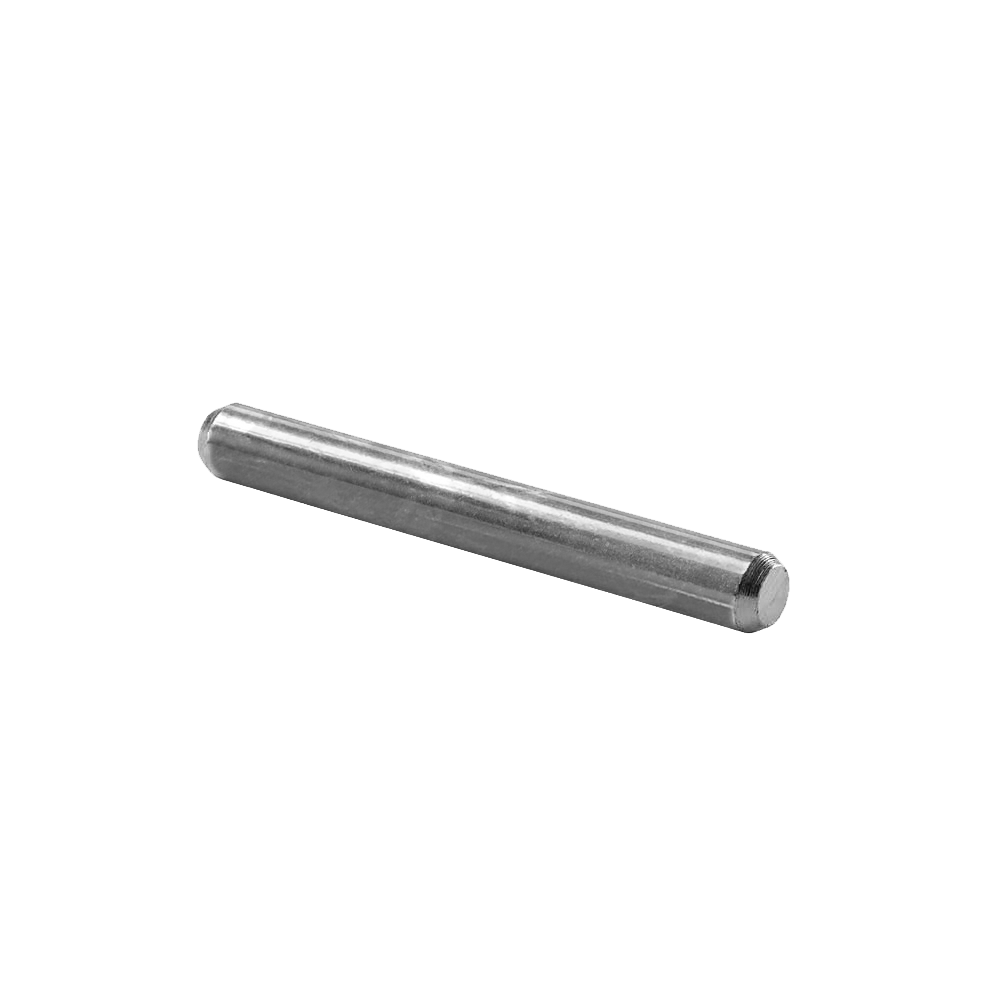

Pen voor verbinders met insteekblad - Rvs A4

De pennen zijn essentieel voor het opvangen van de belasting op de verbinders van constructiedelen van Simpson Strong-Tie. De pennen vullen de rvs beugels met insteekblad. Ook geschikt voor de bevestiging van kolomvoeten met insteekblad.

Technisch gegevensblad
CE-Markering
ETA
Gebruiksklasse 3
Roestvrij staal A4
Veeleisend

Product Details

Afbeeldingen

Bevestiging 2 pennen
Dwarsbalkverbinding op balk
Bevestiging van de kolomvoet door verankering in het beton.

Kenmerken

Materiaal

  • Roestvrij staal A4 overenkomstig NF EN 10088.

Voordelen

  • Afgekant uiteinde voor vlotte indringing in het hout,
  • Elektrolytisch verzinkte afwerking die de natuurlijke afwerking van het hout benadert.

Toepassing

Ondergrond

  • Beugels met insteekblad,
  • Kolomvoeten voor constructieve toepassingen.

Toepassingsgebieden

  • Bevestiging van verbinders met insteekblad.

Technische gegevens

Afmetingen


Afmetingen en karakteristieke waarden

Referentie Afmetingen bevestigingen [mm] Verenigbaare producten
d l
STD10X60S1060CBHS
STD10X80S1080CBHS
STD10X100S10100CBHS
STD12X60S1260PPS170IX, PPSDT230IX
STD12X100S12100PPS170IX, PPSDT230IX
STD12X140S12140PPS170IX, PPSDT230IX
STD12X200S12200PPS170IX, PPSDT230IX

Karakteristieke producteigenschappen

Referentie Karakteristieke producteigenschappen
Karakteristiek vloeimoment; My,k [My,k] [Nm]
STD10X60S59.7
STD10X80S59.7
STD10X100S59.7
STD12X60S95.9
STD12X100S95.9
STD12X140S95.9
STD12X200S95.9

Installatie

Installatie

Montage

  • Het gat wordt voorgeboord met een diameter kleiner dan of gelijk aan de nominale pendiameter. Dankzij de afgeschuinde kanten kunnen de verbindingsstukken eenvoudiger in het hout geplaatst worden,
  • Zie de plaatsingsvoorschriften in Eurocode 5, punt 8.6 en 10.4.4,
  • De pennen helpen de op onze verbinders uitgeoefende belasting opvangen. Het is van belang de aanbevolen plaatsingsinstructies in de volgende ETA's stipt te volgen: ETA-07/0125 (Beugels met insteekblad) en ETA-07/02850 (Kolomvoeten).

Certificering

Prestatieverklaring: DoP

nl-dop-h10-0004-04.pdf (101.27 KB)
