PPSDTIX

Kolomvoeten met insteekblad en plaatje - Rvs A2

Kolomvoeten type PPSDT zorgen voor discrete en betrouwbare verbindingen. Het ontwerp met insteekblad garandeert een optimale sterkte tegen opwaartse drukkrachten. De rvs modellen worden doorgaans aanbevolen in corrosieve omgevingen, zij het dan onder strikte voorwaarden.

CE-Markering
CE-Markering
ETA
ETA
Roestvrij staal A2
Roestvrij staal A2
Gebruiksklasse 3
Gebruiksklasse 3
Buiten
Buiten

Product Details

Afbeeldingen

Kenmerken

Materiaal

  • Roestvrij staal A2 overenkomstig NF EN 10088,
  • Dikte : 4 mm.

Voordelen

  • Speciaal ontworpen voor het opvangen van opwaartse drukkrachten,
  • Hoge corrosieweerstand.

Toepassing

Ondergrond

  • Drager : hout, beton, staal,
  • Gedragen bouwdeel : massief hout, composiethout, gelijmd gelamineerd hout (kolom max. 200 x 200).

Gebruik

  • Luifel,
  • Pergola,
  • Veranda,
  • Terras,
  • Console.

Technische gegevens

Afmetingen en karakteristieke waarden

Afmetingen

ReferentieVerbinder afmetingen
Afmetingen[mm]BoorgatenBoorgaten plaatjeOverig
A[mm]B[mm]C[mm]D[mm]E[mm]F[mm]Dikte[mm]t[mm]bolvormigbolvormig Gewicht[kg]
Ø13[mm]Ø17Ø12[mm]Ø13[mm]
PPSDT170IX6060114100100566042-4-0.77
PPSDT230IX44801761301305880421-41.3

Karasteristieke waarden

Afmetingen

ReferentieDraagvermogen van de paalvoet
Karakteristieke waarden - Hout op beton
BevestigingenKarakteristieke waarden - Hout C24[kN]
Op de kolomOp betonNeerwaartse belastingR₂,ₖR₃.ₖR₄.ₖ
AantalTypAantalTyp
PPSDT170IX2STD124.0Ø10*23,3/kmod^0,516.3min(21,3;14,1/kmod)0,98/kmod
PPSDT230IX2STD124.0Ø12*48,1/kmod^0,523158,4/kmod^0,5

** Zie het assortiment verankeringen Simpson Strong-Tie toe de meest geschikte oplossing te kiezen. De algemene oplossingen van verankeringen. De keuze gebeurt afhankelijk van het type beton, het randafstand en afstand tussen verankeringen.

Vereenvoudigde karakteristieke waarden

Afmetingen

ReferentieDraagvermogen van de paalvoet
Vereenvoudigde karakteristieke waarden - Hout op beton
BevestigingenVereenvoudigde karakteristieke waarden - Hout C24[kN]
Op de kolomOp betonR₁.ₖ*R₂,ₖR₃.ₖ*R₄.ₖ*
AantalTypAantalTyp
PPSDT170IX2.0STD124.0Ø10**28.916.321.31.5
PPSDT230IX2.0STD124.0Ø12**59.6231510.4

** Zie het assortiment verankeringen Simpson Strong-Tie toe de meest geschikte oplossing te kiezen. De algemene oplossingen van verankeringen. De keuze gebeurt afhankelijk van het type beton, het randafstand en afstand tussen verankeringen.

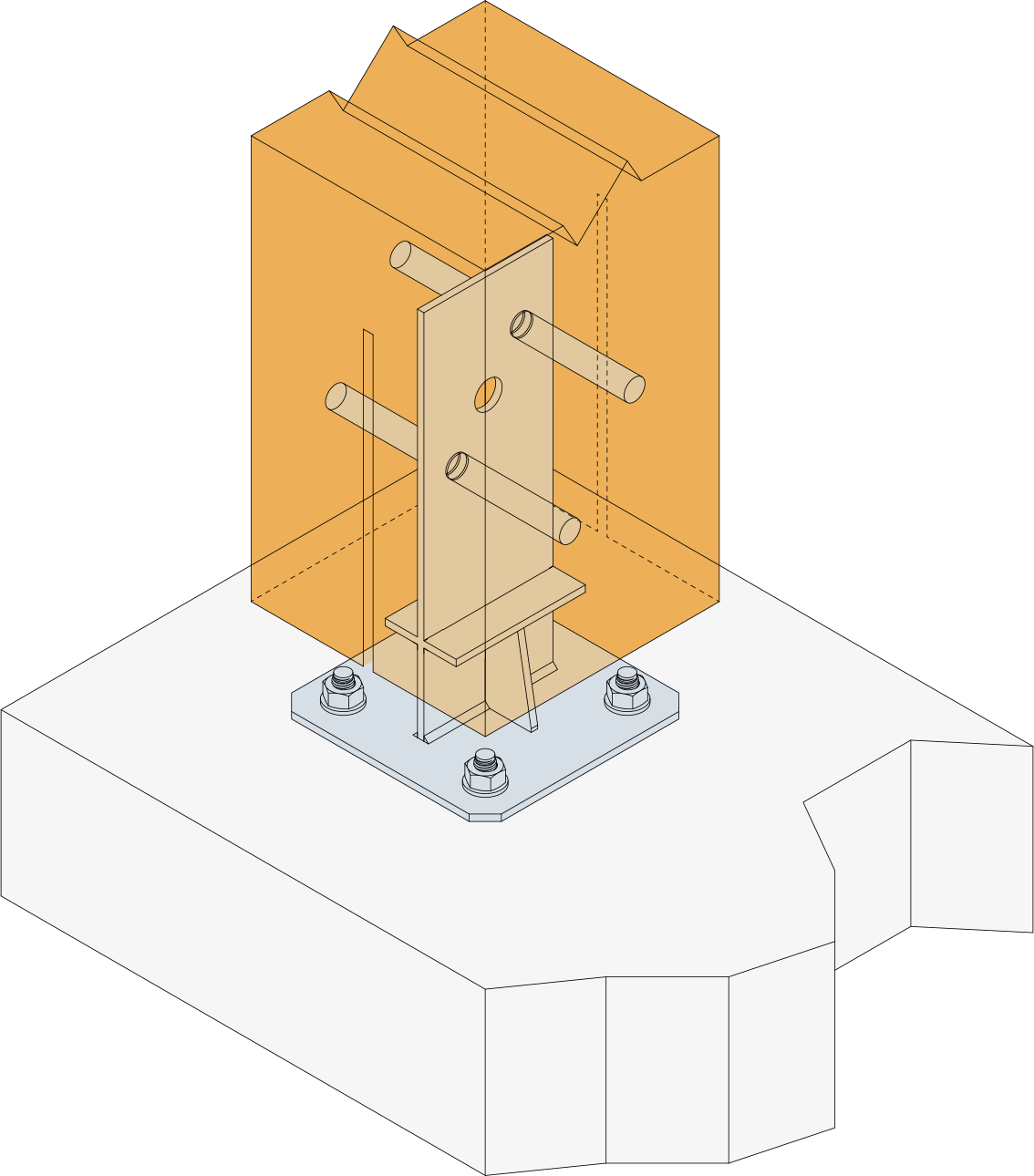

Installatie

Installatie

Bevestigingen

Op hout :

  • Pennen rvs STD 12 of STD16,
  • Bouten rvs Ø 12 of 16 mm volgens boorgat.

Op beton :

  • Mechanische verankering : doorsteekanker FM-753M12x100/10 A4,
  • Chemische verankering : hars AT-HP + draadstang LMAS M12-150/35.

Op staal :

  • Bouten rvs Ø12.

Plaatsing

Bovenaan :

  1. Maak een verticale inkeping in het steekblad van de kolom (breedte afhankelijk van de dikte van het steekblad).
  2. Identificeer de positie van de pennen (of bouten) op de flanken van de kolom.
  3. Boor dwars door de kolom om de pennen erin te steken (diameter van boorgat afhankelijk van de diameter van de pen).
  4. Positioneer de kolomvoet met insteekblad en steek de pennen erin.

Onderaan :

  1. Positioneer de kolom verticaal in de constructie.
  2. Identificeer de positie van de verankeringen in de grond op de ondergrond.
  3. Boor verticaal door de ondergrond met een diameter en diepte zoals aanbevolen voor de gekozen bevestigingen.
  4. Bevestig het onderste plaatje aan de grond met behulp van geselecteerde verankeringspluggen.
