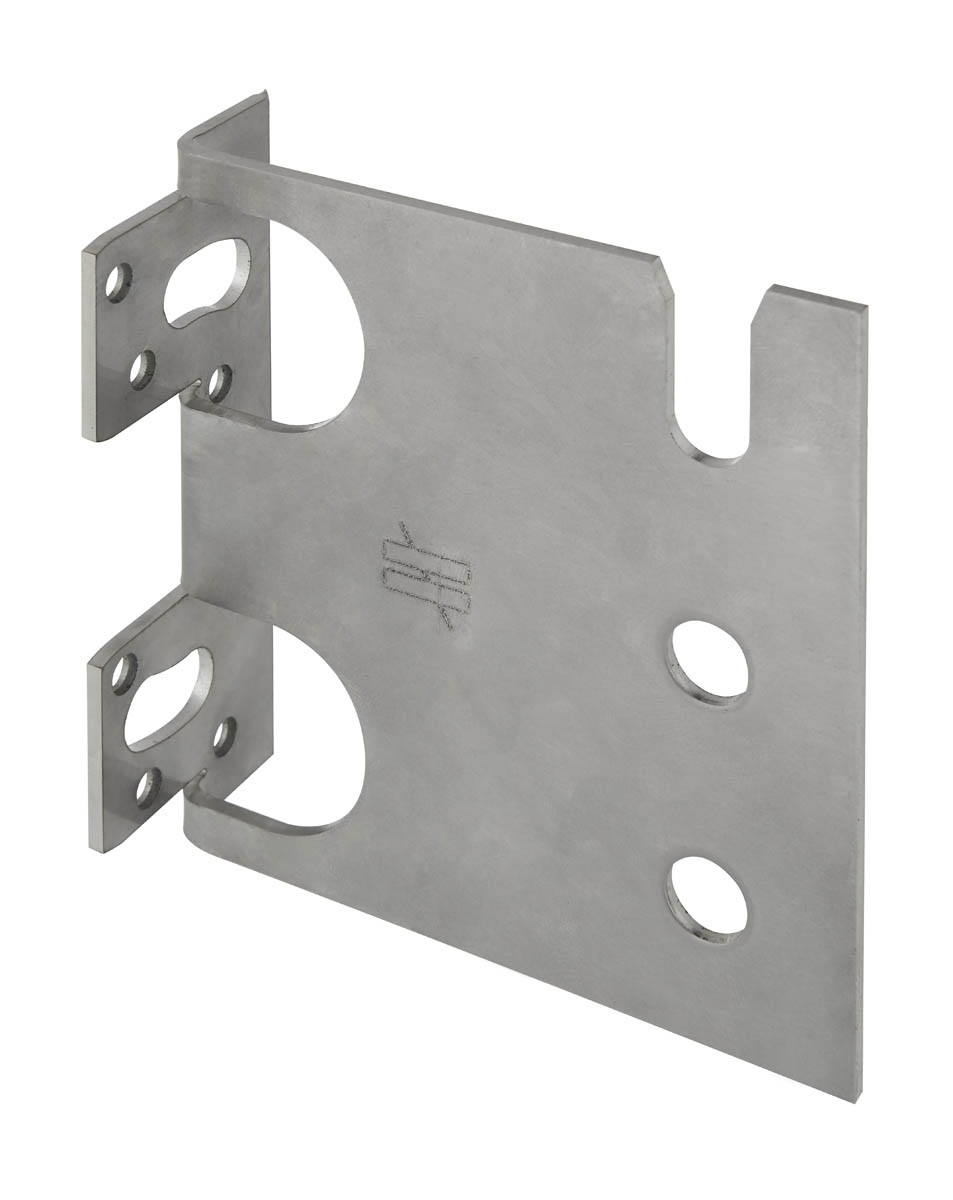

CBH105S
Beugel met insteekblad - Rvs A4
CBH is een discrete verbinder voor bevestigingen op hout of op een harde ondergrond.
CE-Markering
ETA
Gebruiksklasse 3
EPD
Veeleisend
Roestvrij staal A4
Brand
Product Details
Afbeeldingen

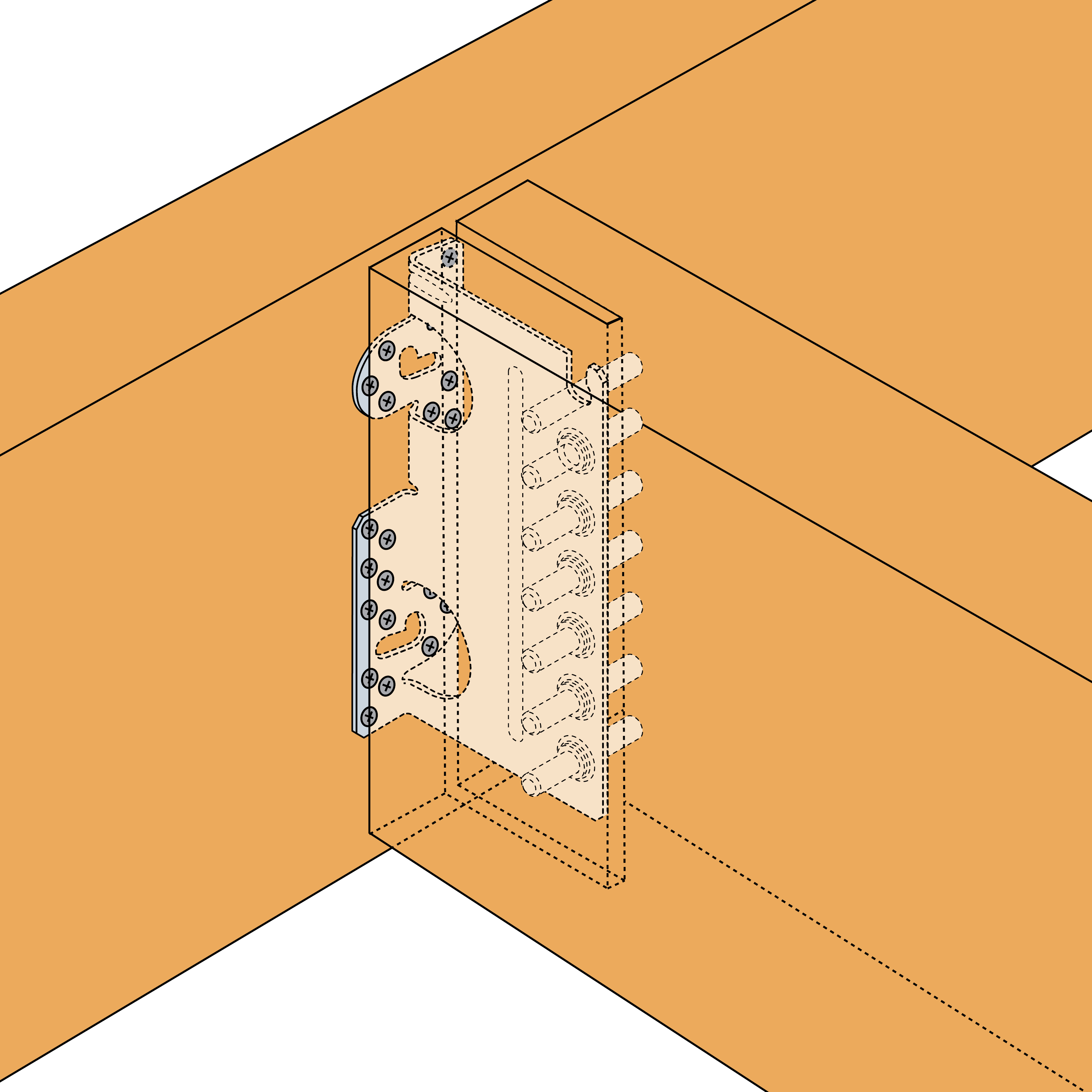

Bevestiging hout op hout

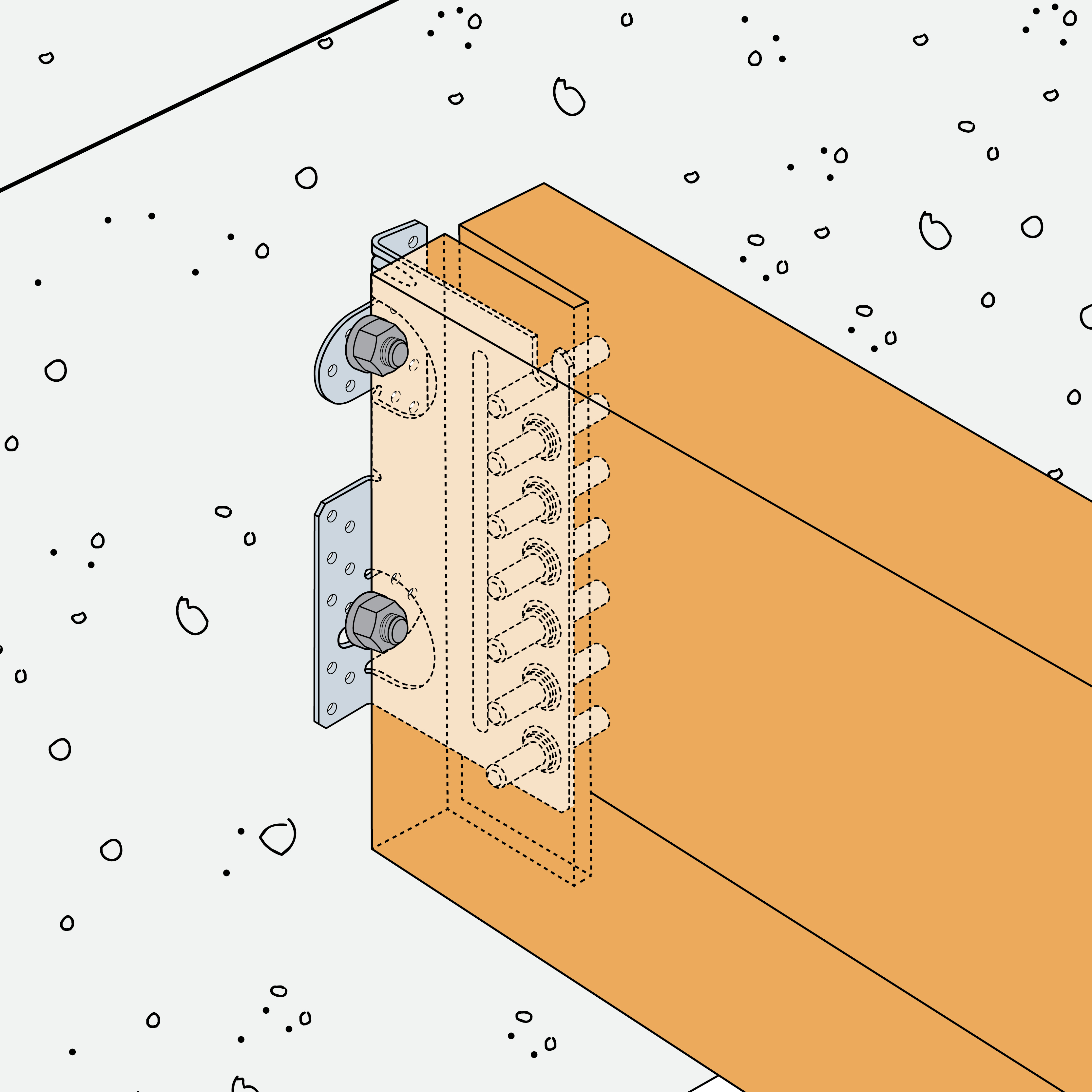

Bevestiging hout op harde ondergrond
Kenmerken
Toepassing
Technische gegevens
Afmetingen
Afmetingen
| Referentie | Verbinder afmetingen | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Afmetingen drager[mm] | Afmetingen gedragen bouwdeel[mm] | Afmetingen en karakteristieke waarden[mm] | Drager Boorgaten[mm] | Gedragen boorgaten[mm] | Other | |||||||||
| Hoogte | Breedte | Hoogte[mm] | B[mm] | B[mm] | C[mm] | Dikte[mm] | bolvormig | bolvormig | Gewicht[kg] | |||||
| Min.[mm] | Min.[mm] | Max.[mm] | Min β=0[mm] | Min β≠0[mm] | Max.[mm] | Ø10 | Ø5 | Ø11 | ||||||
| CBH105/2.5S | 115 | 45 | 100 | 115 | 145 | 190 | 105 | 102.5 | 40 | 2.5 | 2 | 8 | 3 | 0.22 |
Product characteristic capacities - Timber beam to timber beam - 0° and 15°
Afmetingen
| Referentie | Hanger capacity | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Karakteristieke waarden - Dwarsbalk op balk - volledige vernageling[kN] | ||||||||||||
| Bevestigingen | Karakteristieke waarden - Hout C24[kN] | |||||||||||
| Drager | Spanwijdte | R₁,ₖ - Helling β=15° | R₁,ₖ - Helling β=0° | |||||||||
| Aantal | Typ | Aantal | Typ | Lengte van de pennen [mm][mm] | Lengte van de pennen [mm][mm] | |||||||
| 45 | 60 | 80 | 100 | 45 | 60 | 80 | 100 | |||||
| CBH105/2.5S | 8.0 | CSA5,0X40S | 3.0 | STD10S | 10.2 | 10.2 | 10.2 | 10.2 | 10.2 | 10.2 | 10.2 | 10.2 |
Product characteristic capacities - Timber beam to timber beam - 30° and 45°
Afmetingen
| Referentie | Hanger capacity | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Karakteristieke waarden - Dwarsbalk op balk - volledige vernageling[kN] | ||||||||||||
| Bevestigingen | Karakteristieke waarden - Hout C24[kN] | |||||||||||
| Drager | Spanwijdte | R₁,ₖ - Helling β=30° | R₁,ₖ - Helling β=45° | |||||||||
| Aantal | Typ | Aantal | Typ | Lengte van de pennen [mm][mm] | Lengte van de pennen [mm][mm] | |||||||
| 45 | 60 | 80 | 100 | 45 | 60 | 80 | 100 | |||||
| CBH105/2.5S | 8.0 | CSA5,0X40S | 3.0 | STD10S | 10.2 | 10.2 | 10.2 | 10.2 | - | - | - | - |
Productkarakteristieken - Houten balk tot starre ondersteuning - 0° en 15°
Afmetingen
| Referentie | Hanger capacity | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Karakteristieke waarden - Hout op beton | ||||||||||||
| Karakteristieke waarden - Hout C24[kN] | Bevestigingen | |||||||||||
| R₁,ₖ - Helling β=0° | R₁,ₖ - Helling β=15° | Drager | Spanwijdte | |||||||||
| Lengte deuvels[mm] | Lengte deuvels[mm] | Aantal | Typ | Aantal | Typ | |||||||
| 45 | 60 | 80 | 100 | 45 | 60 | 80 | 100 | |||||
| CBH105/2.5S | 10.2 | 10.2 | 10.2 | 10.2 | 10.2 | 10.2 | 10.2 | 10.2 | 2.0 | Ø8** | 3.0 | STD10S |
** Zie het assortiment verankeringen Simpson Strong-Tie toe de meest geschikte oplossing te kiezen. De algemene oplossingen van verankeringen. De keuze gebeurt afhankelijk van het type beton, het randafstand en afstand tussen verankeringen.
De in deze tabel vermelde waarden voor de belastingsterkte in beton gelden voor een volleplaatbevestiging. Voor andere toepassingen moet de ontwerper nagaan of de verankeringen sterk genoeg zijn (onze softwaretool Anchor Designer, die gratis gedownload kan worden op deze website, kan hulp bieden bij de dimensionering).
Productkarakteristieken - Houten balk tot starre ondersteuning - 30° en 45°
Afmetingen
| Referentie | Hanger capacity | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Karakteristieke waarden - Hout op beton | ||||||||||||
| Karakteristieke waarden - Hout C24[kN] | Bevestigingen | |||||||||||
| R1,k - Helling β=30° | R1,k - Helling β=45° | Drager | Spanwijdte | |||||||||
| Lengte deuvels[mm] | Lengte deuvels[mm] | Aantal | Typ | Aantal | Typ | |||||||
| 45 | 60 | 80 | 100 | 45 | 60 | 80 | 100 | |||||
| CBH105/2.5S | 10.2 | 10.2 | 10.2 | 10.2 | - | - | - | - | 2.0 | Ø8** | 3.0 | STD10S |
** Zie het assortiment verankeringen Simpson Strong-Tie toe de meest geschikte oplossing te kiezen. De algemene oplossingen van verankeringen. De keuze gebeurt afhankelijk van het type beton, het randafstand en afstand tussen verankeringen.
De in deze tabel vermelde waarden voor de belastingsterkte in beton gelden voor een volleplaatbevestiging. Voor andere toepassingen moet de ontwerper nagaan of de verankeringen sterk genoeg zijn (onze softwaretool Anchor Designer, die gratis gedownload kan worden op deze website, kan hulp bieden bij de dimensionering).
Installatie
Installatie

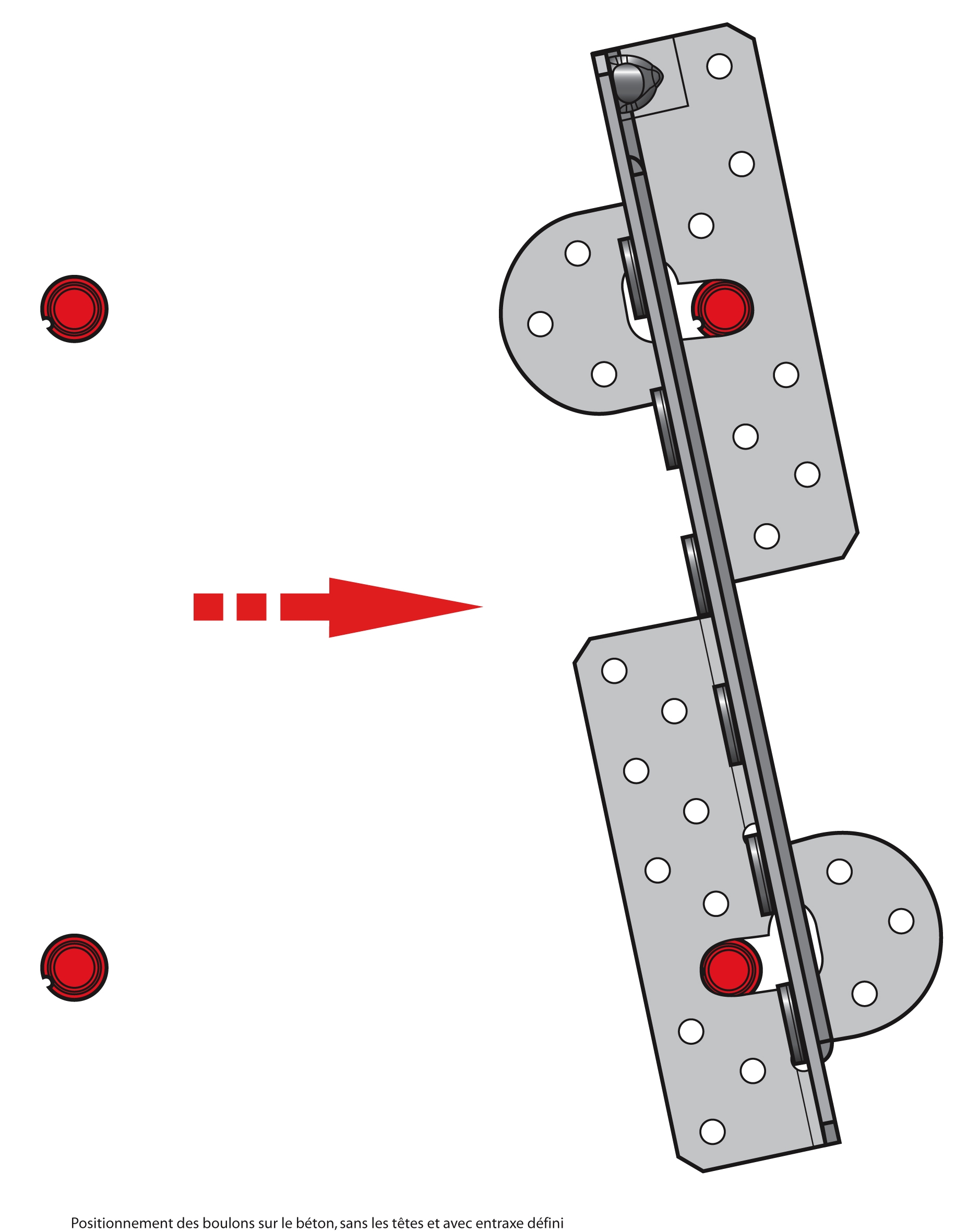

Installatie van CBH op de pluggen

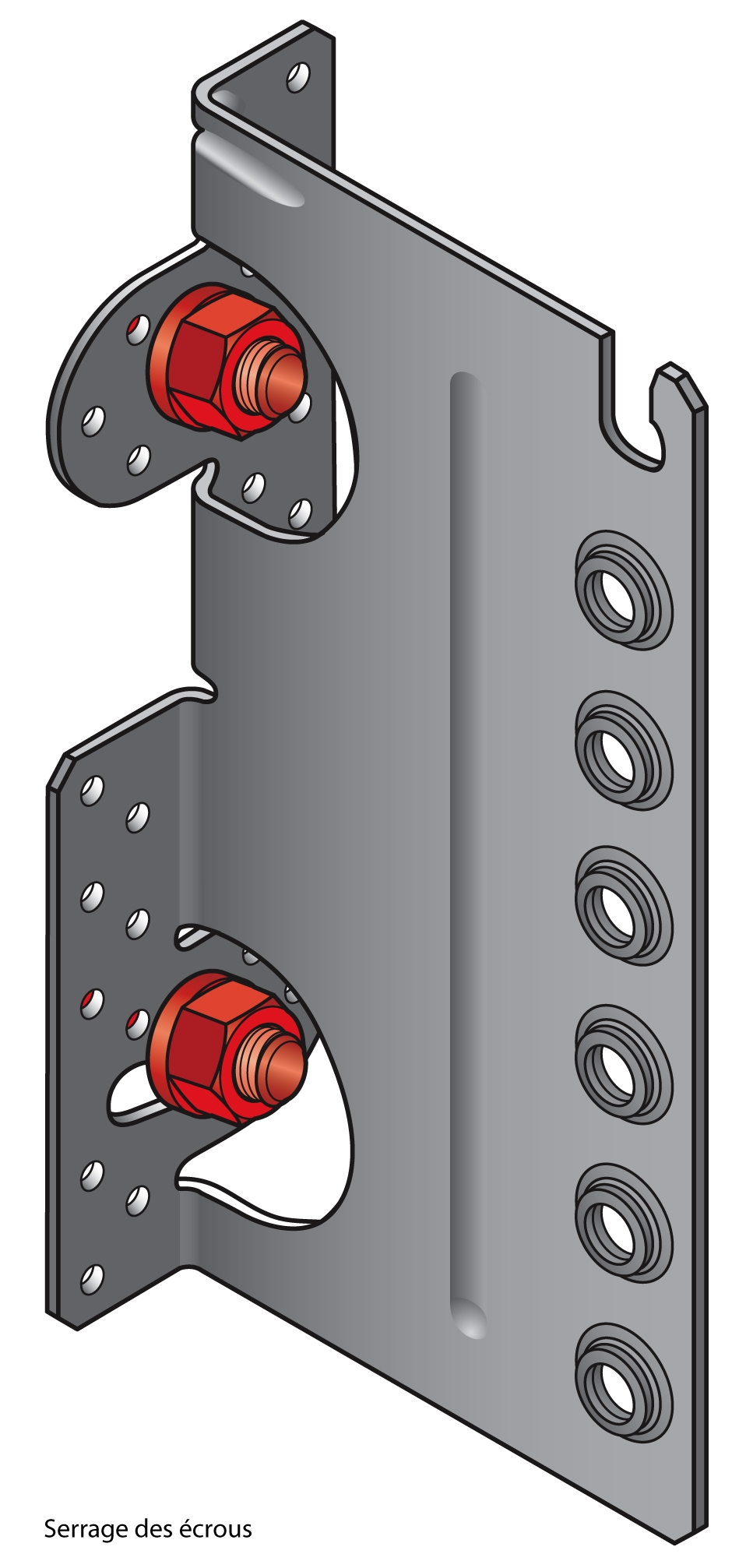

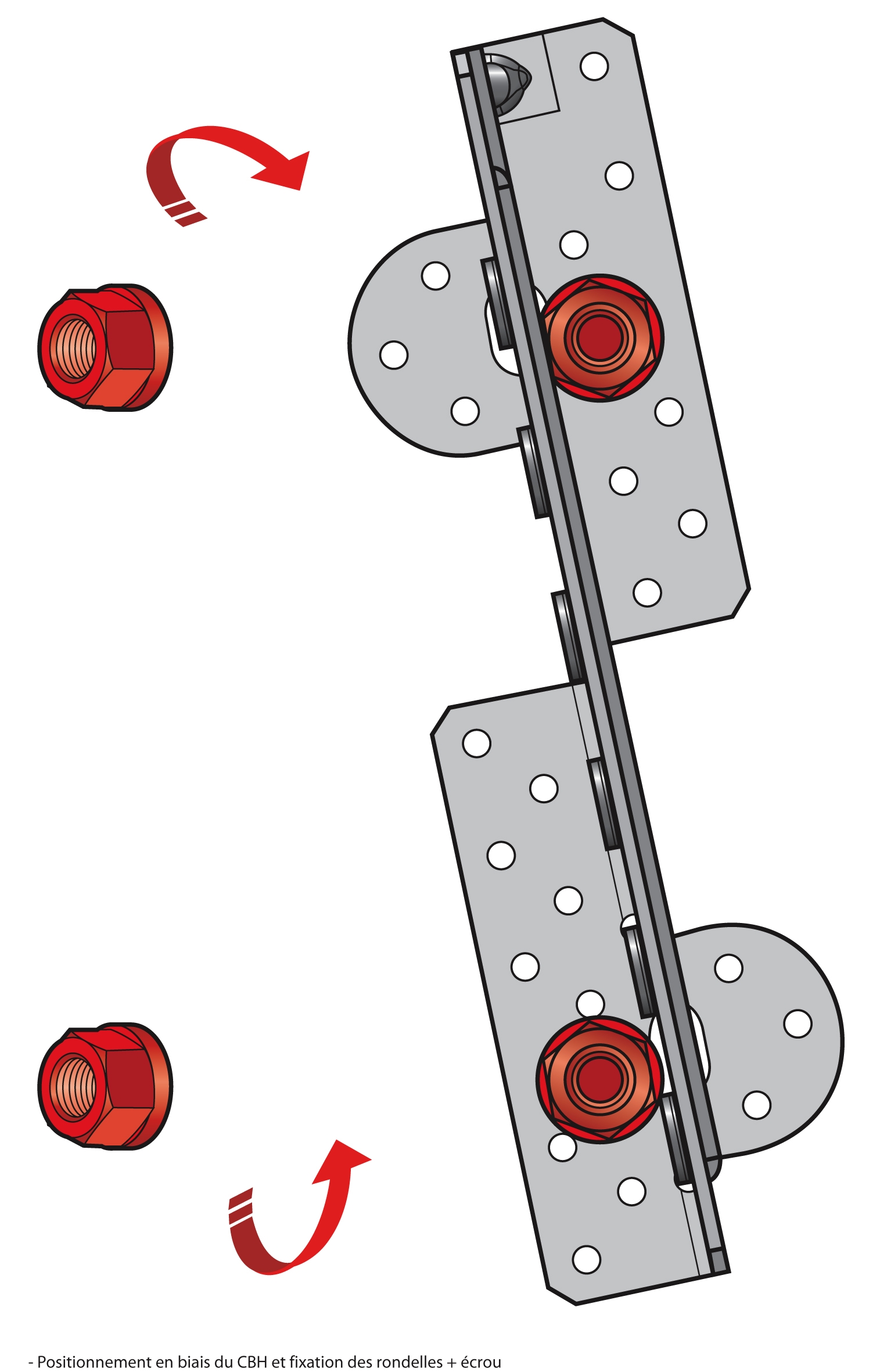

Installatie van de moeren

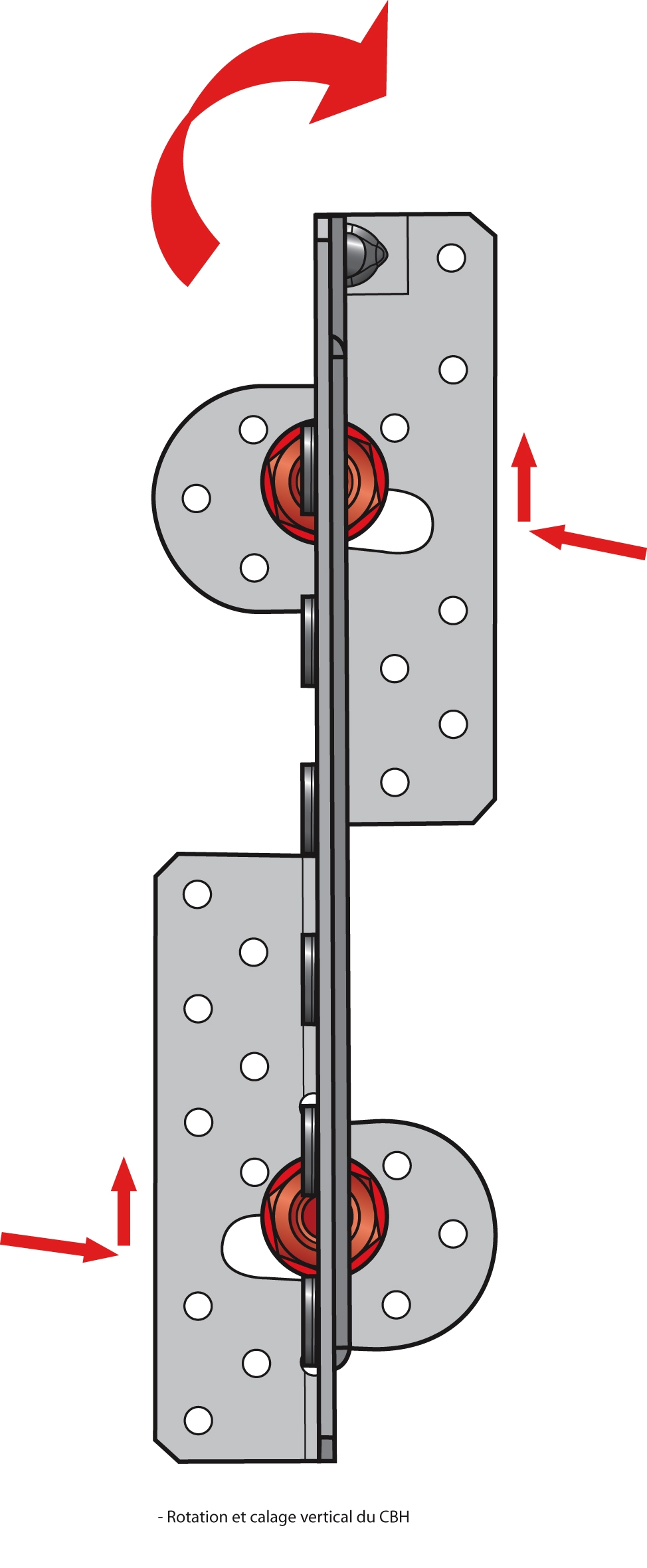

Rotatie van CBH

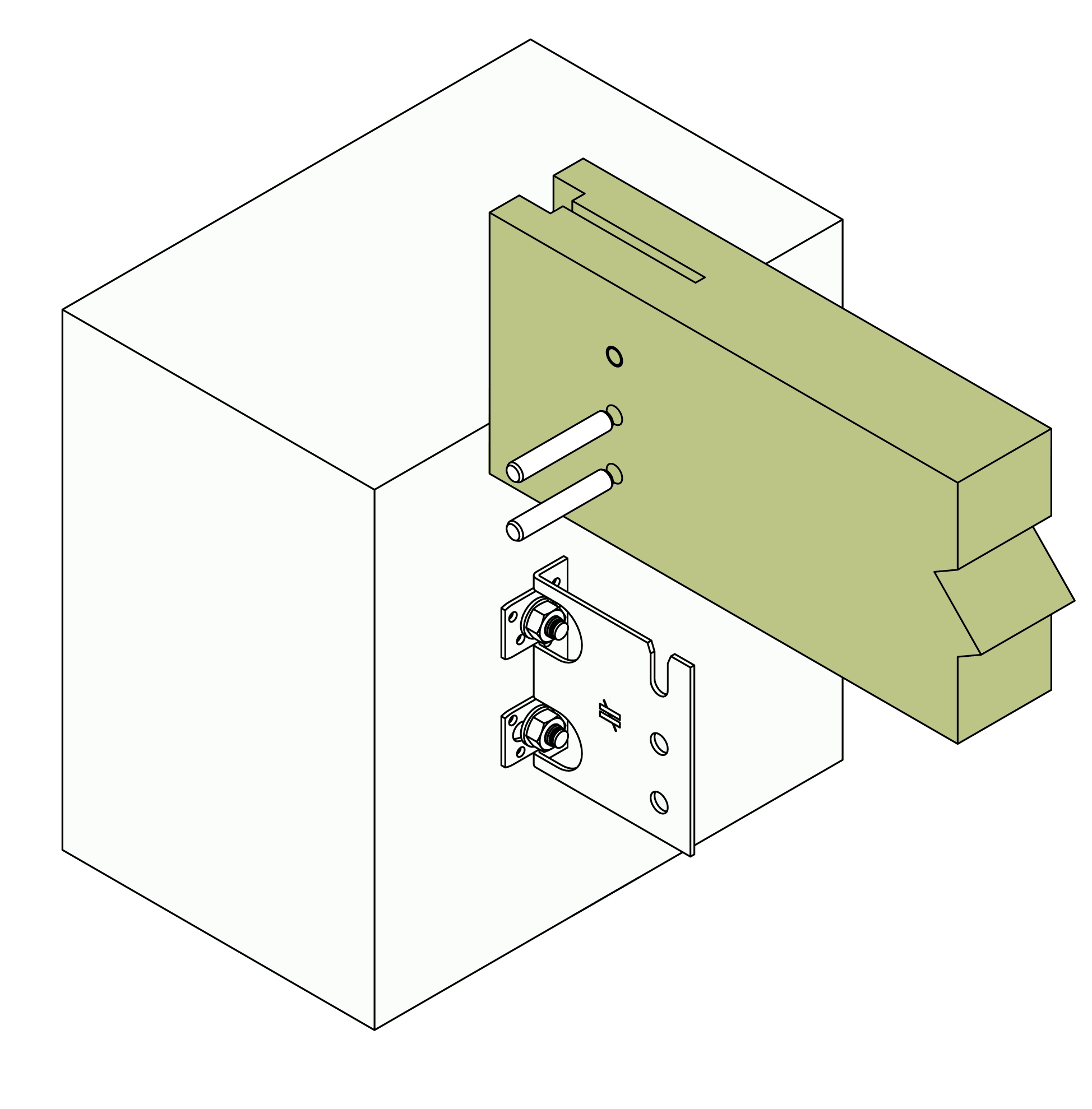

Definitieve positie op beton
CAD en BIM-bibliotheek
2D
CBH105/2.5S
-
-
-
-
3D
3D Simplified
Nailing Pattern
CBH105/2.5S
-
-
-
-
-
-
