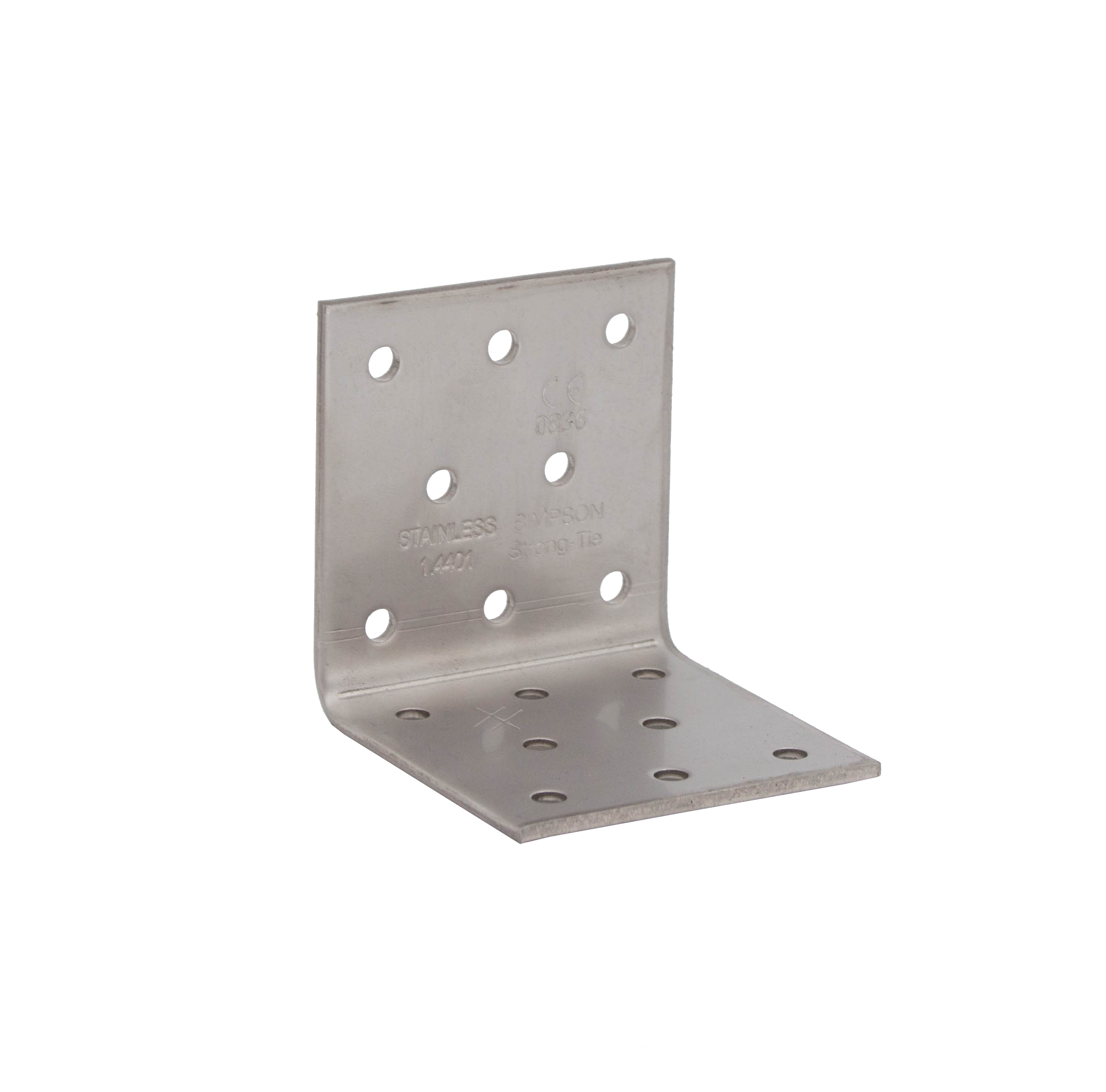

ES10IX
Hoekijzer voor constructiedoeleinden - Rvs A4
Rvs hoekijzers worden aangeraden voor gebruiksklasse 3 in ruimten met beheerste omgevingsvoorwaarden, bijvoorbeeld keukens en laboratoria.
CE-Markering
ETA
Veeleisend
Roestvrij staal A4
EPD
Gebruiksklasse 3
Product Details
Afbeeldingen
Kenmerken
Toepassing
Technische gegevens
Afmetingen en karakteristieke waarden
Afmetingen
| Referentie | Verbinder afmetingen | ||||||
|---|---|---|---|---|---|---|---|
| Afmetingen[mm] | flens B[mm] | Boorgaten in drager[mm] | Overig | ||||
| A[mm] | B[mm] | C[mm] | Dikte[mm] | bolvormig | bolvormig | Gewicht[kg] | |
| Ø5[mm] | Ø5[mm] | ||||||
| ES10IX/60 | 62.5 | 62.5 | 60 | 2.5 | 8 | 8 | 0.14 |
Karakteristieke waarden
| Referentie | Draagvermogen van de hoekverbinder | |||||
|---|---|---|---|---|---|---|
| Vereenvoudigde karakteristieke waarden - Hout op hout | ||||||
| Bevestigingen | Vereenvoudigde karakteristieke waarden - Hout C24 - Verbinding met 2 hoekijzers[kN] | |||||
| flens B | Boorgaten in drager | R₁,ₖ | R₂,ₖ=R₃,ₖ | |||
| Aantal | Aantal | CNA4.0x35 | CNA4,0x50S | CNA4.0x35 | CNA4,0x50S | |
| ES10IX/60 | 5.0 | 5.0 | 3.3 | 4.4 | 5.1 | 6.7 |
De gepubliceerde karakteristieke waarde is gebaseerd op plotselinge belastingsduur en gebruiksklasse 2 overeenkomstig EC5 (EN 1995) – kmod = 0,9. Voor andere belastingsduur en gebruiksklasse, zie de ETA voor nauwkeurigere waarden.
Om de weerstandswaarden voor een enkele hoekijzer te verkrijgen, moeten de waarden in bovenstaande tabel worden gehalveerd, op voorwaarde dat de ondersteunde balk niet kan draaien. Raadpleeg onze ETA-06/0106 als de balk vrij kan draaien.
CAD en BIM-bibliotheek
2D
3D
3D Simplified
Nailing Pattern
ES10IX/60
-
-
