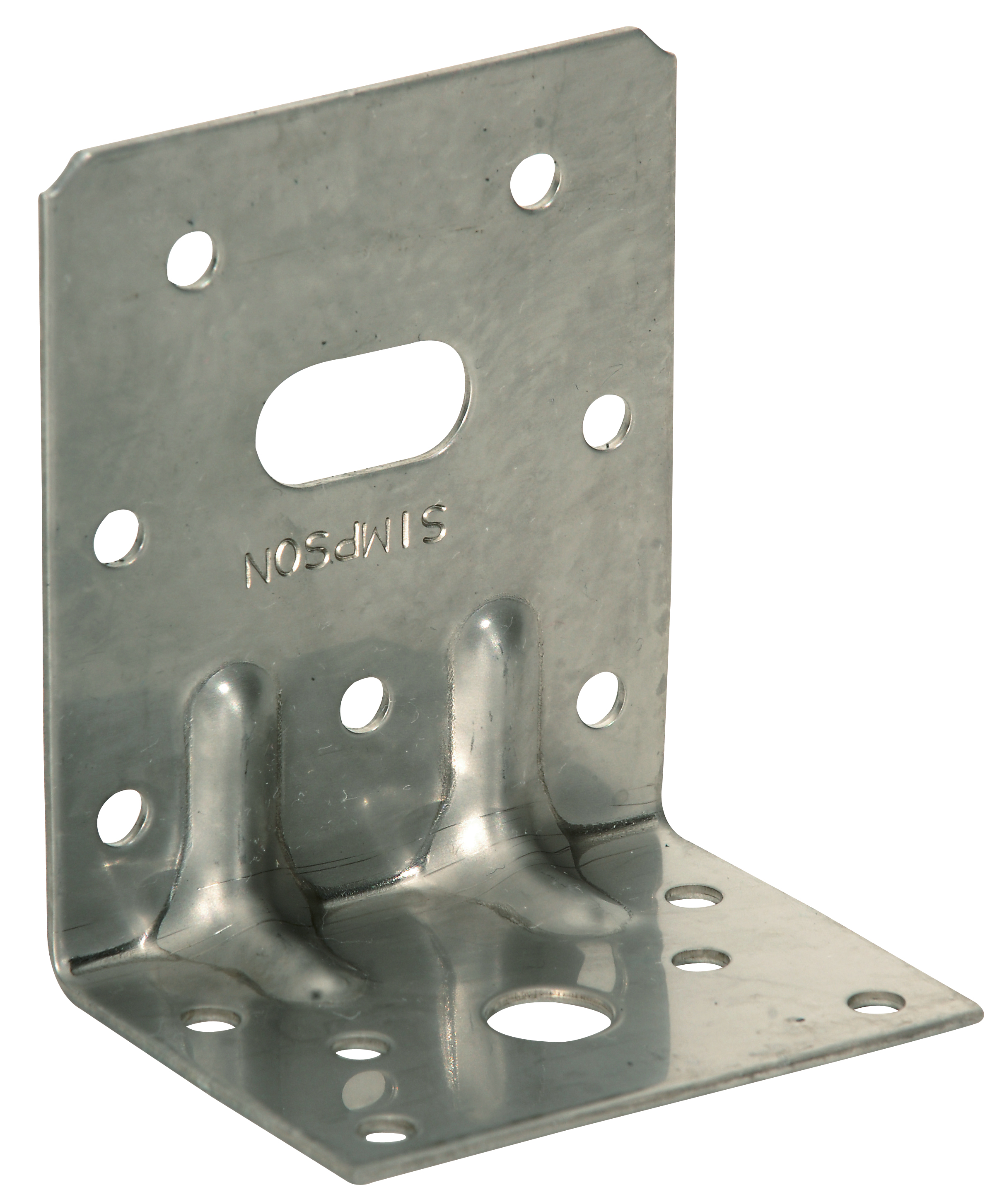

E5IX

Hoekijzers voor constructieve doeleinden - Rvs A4

Rvs hoekijzers worden aangeraden voor gebruiksklasse 3 in ruimten met beheerste omgevingsvoorwaarden, bijvoorbeeld keukens en laboratoria.

Technisch gegevensblad

CE-Markering

ETA

Label traçabilité totale

Gebruiksklasse 3

EPD

Roestvrij staal A4

Veeleisend

Product Details

Afbeeldingen

Timber/timber connection

Kenmerken

Materiaal

Roestvrij staal A4 overenkomstig NF EN 10088,
Dikte : 1,5 mm.

Voordelen

Aangepast aan agressieve omstandigheden,
Brede waaier aan gebruikstoepassingen.

Toepassing

Ondergrond

Drager : massief hout, gelijmd gelamineerd hout, beton enz,
Gedragen bouwdeel : massief hout, gelijmd gelamineerd hout, composiethout, vakwerkspanten, profielen enz.

Toepassingsgebieden

Bevestiging van kapspanten,
Gevelbekledingsregels en -stijlen,
Verankering van kepers,
Consoles enz.

Technische gegevens

Afmetingen en karakteristieke waarden

Afmetingen

Referentie	Verbinder afmetingen
	Afmetingen[mm]				flens B[mm]		Boorgaten in drager[mm]		Overig
	A[mm]	B[mm]	C[mm]	Dikte[mm]	bolvormig	Langwerpig	bolvormig		Gewicht[kg]
	A[mm]	B[mm]	C[mm]	Dikte[mm]	Ø5[mm]	Ø11x22	Ø5[mm]	Bolzen[mm]	Gewicht[kg]
E5IX/1.5/1122/11	76.5	49.5	65	1.5	7	1	6	1	0.09

Karakteristieke waarden

Referentie	Draagvermogen van de hoekverbinder
	Karakteristieke waarden - Hout op hout - Max. vernageling
	Bevestigingen		Karakteristieke waarden - Hout C24 - Verbinding met 2 hoekijzers[kN]
	flens B	Boorgaten in drager	R₁,ₖ				R₂,ₖ=R₃,ₖ[kN]
	Aantal	Aantal	CNA4.0x35	CNA4,0x40	CSA5.0x40Z	CNA4,0x60	CNA4.0x35	CNA4,0x40	CSA5.0x40Z	CNA4,0x60
E5IX/1.5/1122/11	7	6	6.1	7.1	8.6	9.3	9.8	10.8	13	14

Om de weerstandswaarden voor een enkele beugel te verkrijgen, moeten de waarden in de bovenstaande tabel worden gedeeld door twee, op voorwaarde dat de ondersteunde balk in rotatie is vergrendeld. Raadpleeg onze ETA-06/0106 als de balk vrij kan draaien.

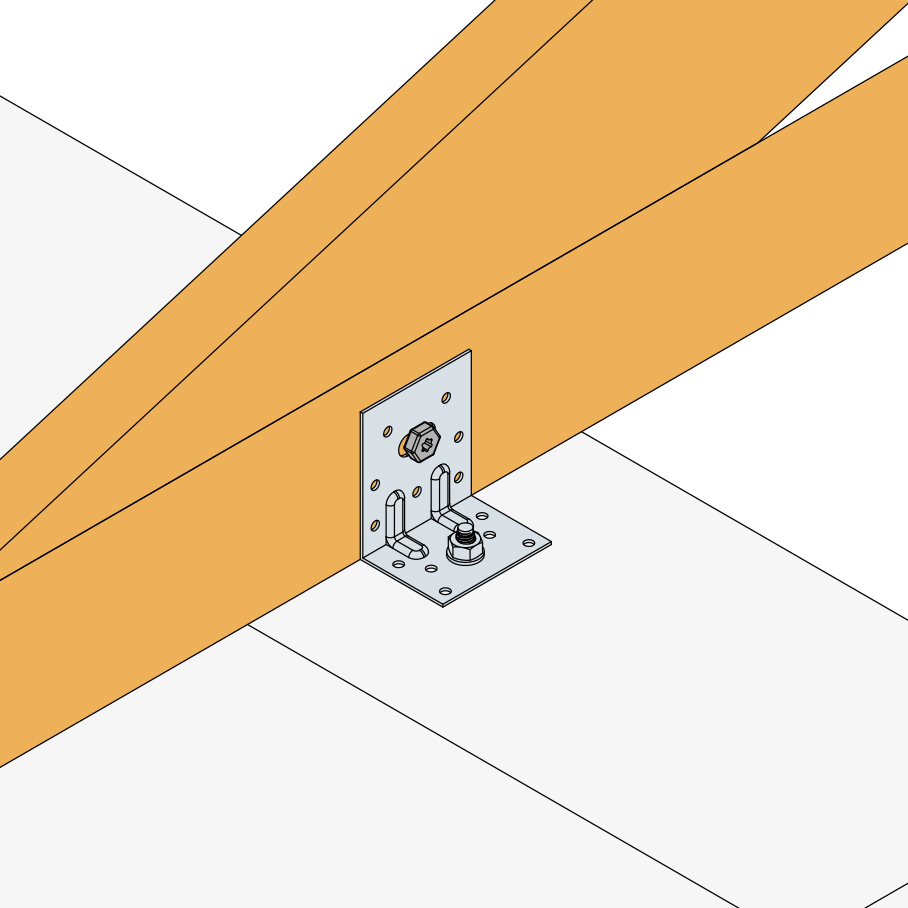

Bevestiging hout op hard ondergrond type balk op harde ondergrond - Verbinding met twee hoekijzers

Referentie	Draagvermogen van de hoekverbinder
	Karakteristieke waarden - Hout op beton
	Bevestigingen				Karakteristieke waarden - Hout C24 - Verbinding met 2 hoekijzers[kN]
	flens B		Boorgaten in drager		R₁,ₖ				R₂,ₖ=R₃,ₖ
	Aantal	Typ	Aantal	Typ	CNA4.0x35	CNA4,0x40	CSA5.0x40Z	CNA4,0x60	CNA4.0x35	CNA4,0x40	CSA5.0x40Z	CNA4,0x60
E5IX/1.5/1122/11	6.6	6.6	6.6	5.8	6.7	8.6	9.9	1	SSH A4	1	SSH A4	3.1

Installatie

Bevestigingen

Op hout :

Rvs ringnagels CNA Ø4,0x35S of CNA Ø4,0x50S
Rvs schroeven CSA Ø5,0x35S of CSA Ø5,0x40S
Rvs bouten.

Op beton :
Betonnen ondergrond :

Mechanische verankering : doorsteekanker FM-753 M10X75/5 A4,
Chemische verankering : hars AT-HP + draadstang LMAS M10-120/25A4.

Hol metselwerk :

Chemische verankering : hars AT-HP of POLY-GP + draadstang LMAS M10-120/25A4 + zeefhuls SH M16-130

Plaatsing

Houd het te bevestigen element dicht bij de ondergrond.
Vernagel het element. Dit kan ook worden vastgeschroefd met behulp van passende schroeven.
Indien de ondergrond uit hout bestaat, wordt het hoekijzer ook daarop vastgenageld of geschroefd.
Indien de ondergrond uit beton bestaat, moet het hoekijzer worden bevestigd volgens de aanbevelingen voor het plaatsen van de gekozen verankering.
