ABR-S

Hoekijzers voor constructieve doeleinden - Rvs A4 (9020S, 10525S)

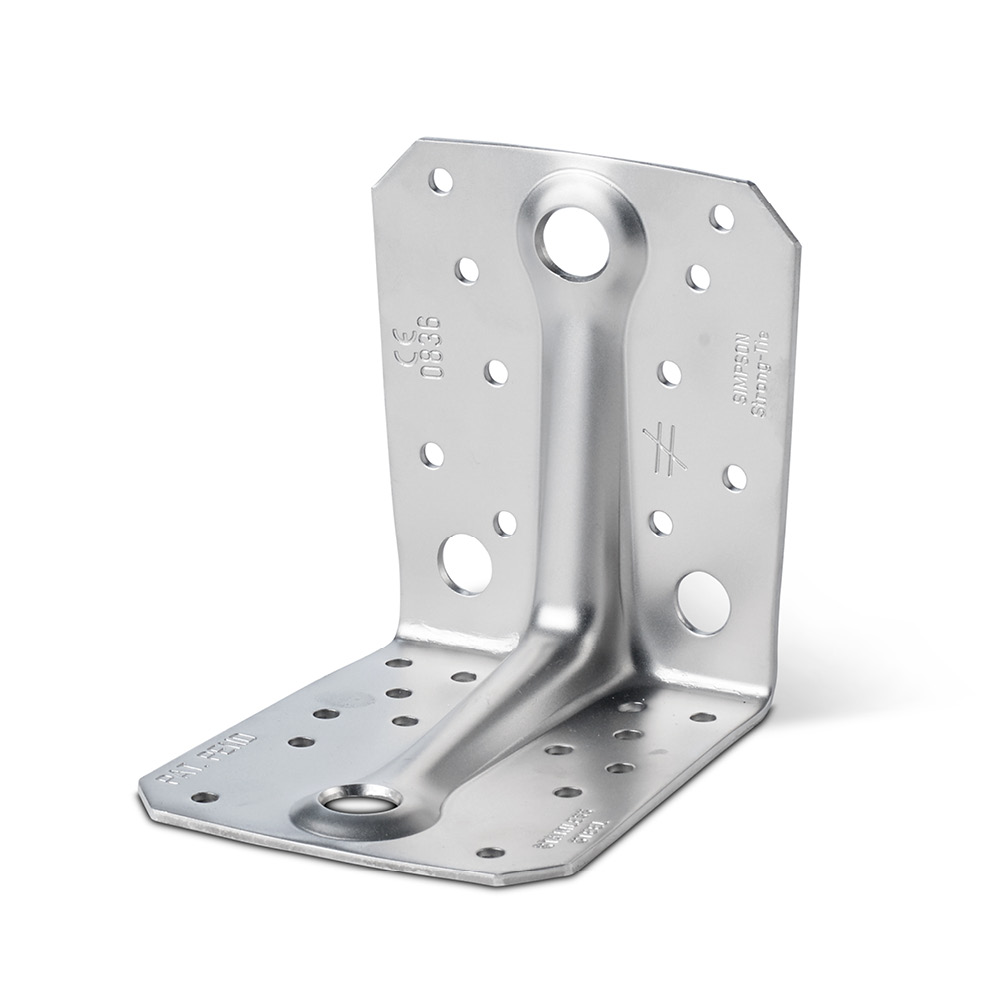

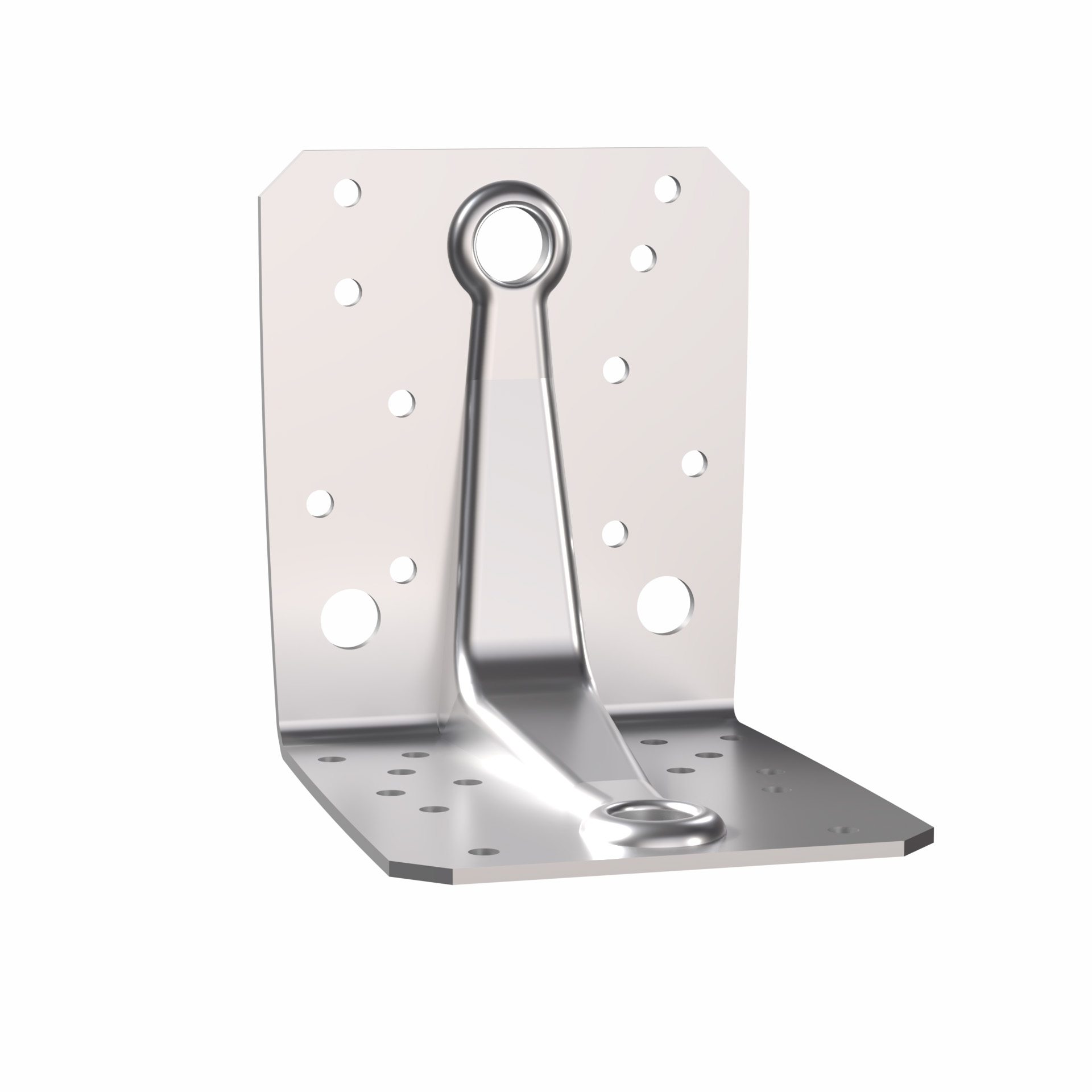

Verstevigde hoekijzers ABR9020 zijn geschikt voor draastructuren in de vakwerk- en houtskeletbouw.

CE-Markering
ETA
Gebruiksklasse 3
Roestvrij staal A4
Veeleisend

Product Details

Afbeeldingen

Kenmerken

Materiaal

  • Roestvrij staal A4 (316, 1.4401) overenkomstig NF EN 10088,

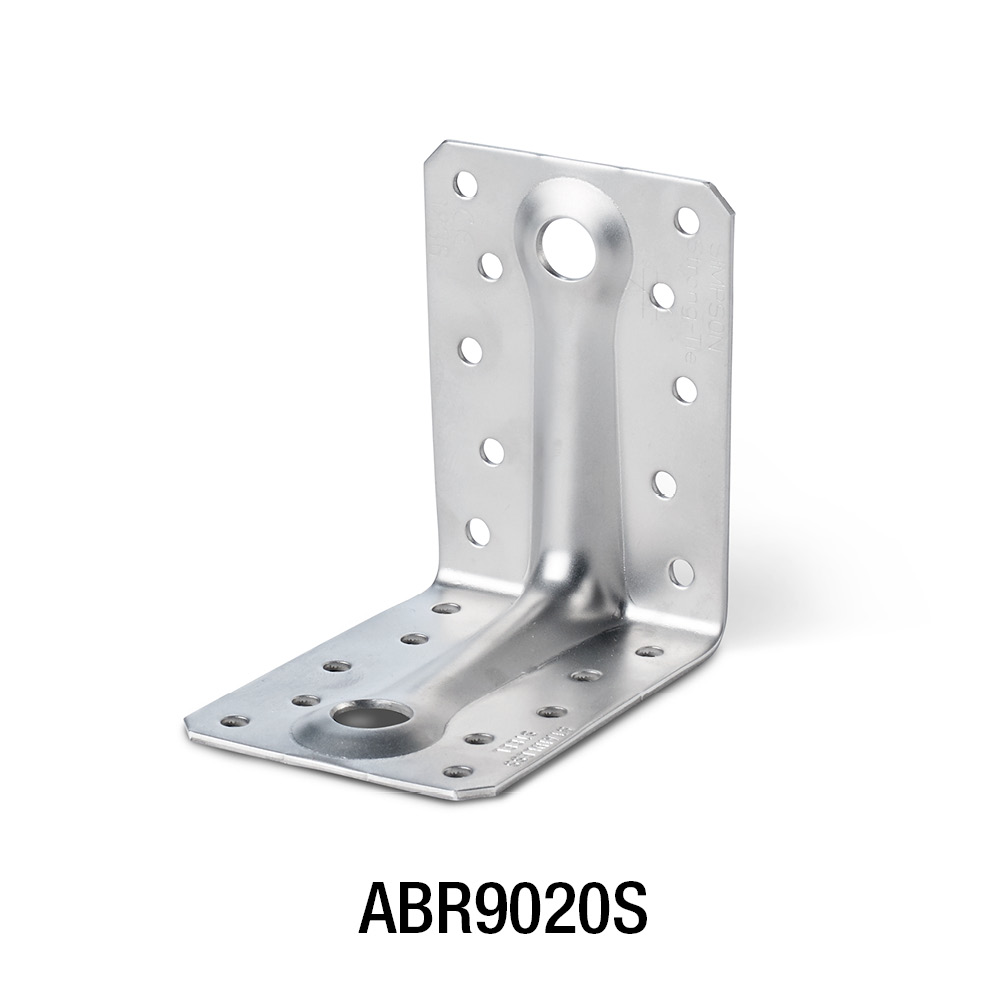

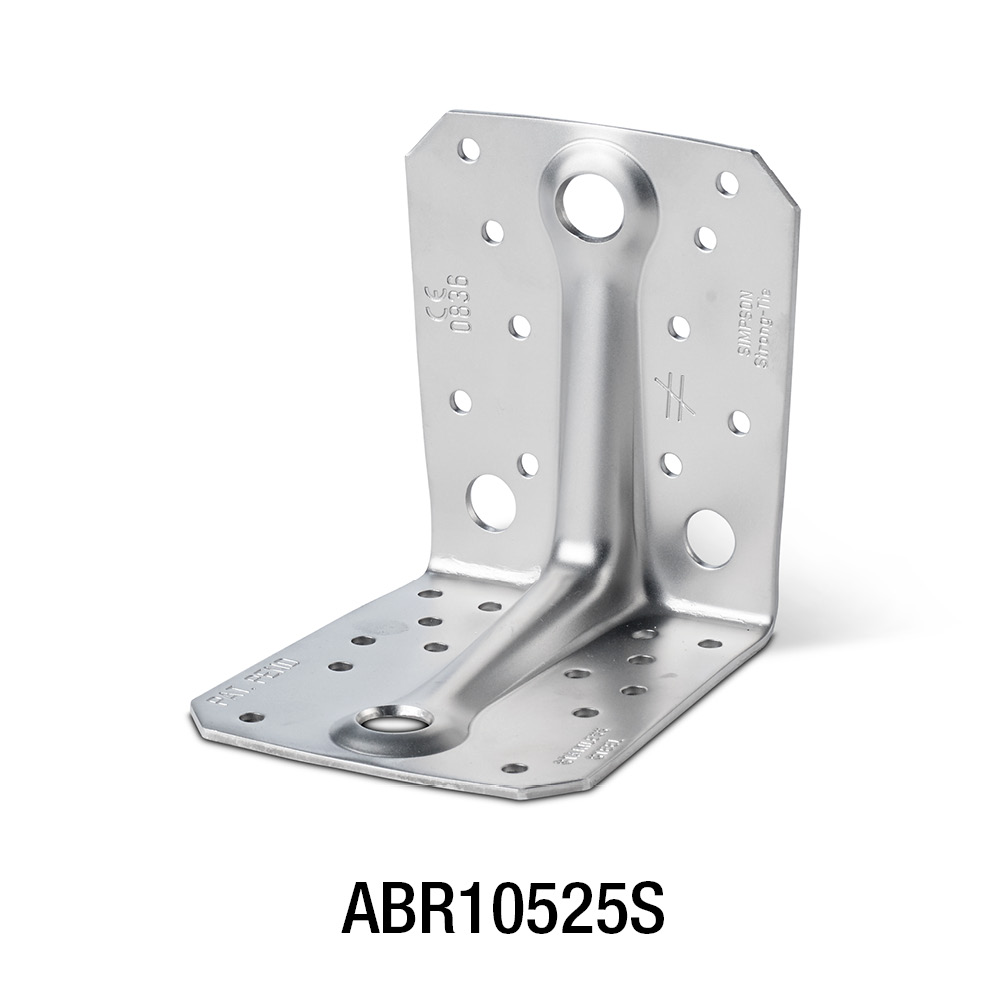

  • Dikte : 2 mm (ABR9020S) en 2,5 mm (ABR10525S).

Voordelen

  • Grote weerstand tegen trek- en afschuifkrachten,
  • Zeer veelzijdig gebruik.

Toepassing

Ondergrond

  • Drager : massief hout, composiethout,
  • Gedragen bouwdeel : composiethout.

Toepassingsgebieden

  • Bevestiging van kapspanten.
  • Gevelbekledingsregels en -stijlen.
  • Verankeringen van kepers, consoles, raveelbalken enz.

Technische gegevens

Afmetingen

Afmetingen en karakteristieke waarden

Referentie Mål [mm] flens B Boorgaten in drager
B C A Dikte Ø5 Ø11 Ø14 Ø5 Ø13 Ø14
ABR9020S8888652101-101-
ABR10525S105105902.5102114-1

Karasteristieke waarden - Volledige vernageling

Referentie Karakteristieke waarden - Hout op hout - Max. vernageling
Bevestigingen Karakteristieke waarden - Verbinding met 2 hoekijzers - Max. vernageling [kN]
flens B Boorgaten in drager R1,k R2,k = R3,k R4,k = R5,k
Aantal Aantal CNA4.0x35 CNA4.0x40S CNA4.0x50S CNA4.0x60S CNA4.0x35 CNA4.0x40S CNA4.0x50S CNA4.0x60S CNA4.0x35 CNA4.0x40S CNA4.0x60S
ABR9020S8109.710.812.914.99.410.311.7134.6 /kmod^0,74.9 /kmod^0,75.8 /kmod^0,6
ABR10525S101412.717.223.329.510.712.215.919.710.6/kmod^0,211.5 /kmod^0,413.1 /kmod^0,8

R4/5,k waarbij b = 75 mm en e = 130 mm

Voor vereenvoudigde R4/5,k is de gepubliceerde karakteristieke waarde gebaseerd op plotselinge belastingsduur en gebruiksklasse 2 overeenkomstig EC5 (EN 1995) – kmod = 0,9. Voor andere belastingsduur en gebruiksklasse, zie de ETA.

Gecombineerde belasting:



Om de weerstandswaarden voor een enkele beugel te verkrijgen, moeten de waarden in de bovenstaande tabel worden gedeeld door twee, op voorwaarde dat de ondersteunde balk in rotatie is vergrendeld. Raadpleeg onze ETA-06/0106 als de balk vrij kan draaien.

Karasteristieke waarden - Gedeeltelijke vernageling

Referentie Karakteristieke waarden - Hout op hout - Gedeeltelijke vernageling
Bevestigingen Karakteristieke waarden - Verbinding met 2 hoekijzers - Gedeeltelijke vernageling [kN]
flens B Boorgaten in drager R1,k R2,k = R3,k R4,k = R5,k
Aantal Aantal CNA4.0x35 CNA4.0x40S CNA4.0x60S CNA4.0x35 CNA4.0x40S CNA4.0x60S CNA4.0x35 CNA4.0x40S CNA4.0x60S
ABR9020S464.95.99.85.96.48.14.6 /kmod^0,64.8 /kmod^0,75.8/kmod^0.6
ABR10525S664.85.79.59.710.614.3Refer to ETA-06/0106Refer to ETA-06/0106Refer to ETA-06/0106

R4/5,k waarbij b = 75 mm en e = 130 mm

Om de weerstandswaarden voor een enkele beugel te verkrijgen, moeten de waarden in de bovenstaande tabel worden gedeeld door twee, op voorwaarde dat de ondersteunde balk in rotatie is vergrendeld. Raadpleeg onze ETA-06/0106 als de balk vrij kan draaien.

Vereenvoudigde karakteristieke waarden - balk op balk - Maximum vernageling

Referentie Vereenvoudigde karakteristieke waarden - Hout op hout - Max. vernageling
Bevestigingen Vereenvoudigde karakteristieke waarden - Hout C24 - Verbinding met 2 hoekijzers [kN]
flens B Boorgaten in drager R1,k R2,k = R3,k R4,k = R5,k
Aantal Aantal CNA4.0x35S CNA4.0x50S CNA4.0x60S CNA4.0x35S CNA4.0x50S CNA4.0x60S CNA4.0x35S CNA4.0x50S CNA4.0x60S
ABR9020S8109.711.914.99.412.2134.9-6.2
ABR10525S101412.723.629.510.718.519.710.8-14.3

Om de weerstandswaarden voor een enkele beugel te verkrijgen, moeten de waarden in de bovenstaande tabel worden gedeeld door twee, op voorwaarde dat de ondersteunde balk in rotatie is vergrendeld. Raadpleeg onze ETA-06/0106 als de balk vrij kan draaien.

Vereenvoudigde karakteristieke waarden - balk op balk - Gedeeltelijke vernageling

Referentie Vereenvoudigde karakteristieke waarden - Hout op hout - Gedeeltelijke vernageling
Bevestigingen Vereenvoudigde karakteristieke waarden - Hout C24 - Verbinding met 2 hoekijzers [kN]
flens B Boorgaten in drager R1,k R2,k = R3,k R4,k = R5,k
Aantal Aantal CNA4.0x35S CNA4.0x60S CNA4.0x35S CNA4.0x60S CNA4.0x35S CNA4.0x60S
ABR9020S464.99.85.96.44.96.2
ABR10525S664.89.59.710.6--

Om de weerstandswaarden voor een enkele beugel te verkrijgen, moeten de waarden in de bovenstaande tabel worden gedeeld door twee, op voorwaarde dat de ondersteunde balk in rotatie is vergrendeld. Raadpleeg onze ETA-06/0106 als de balk vrij kan draaien.

Installatie

Installatie

Bevestigingen

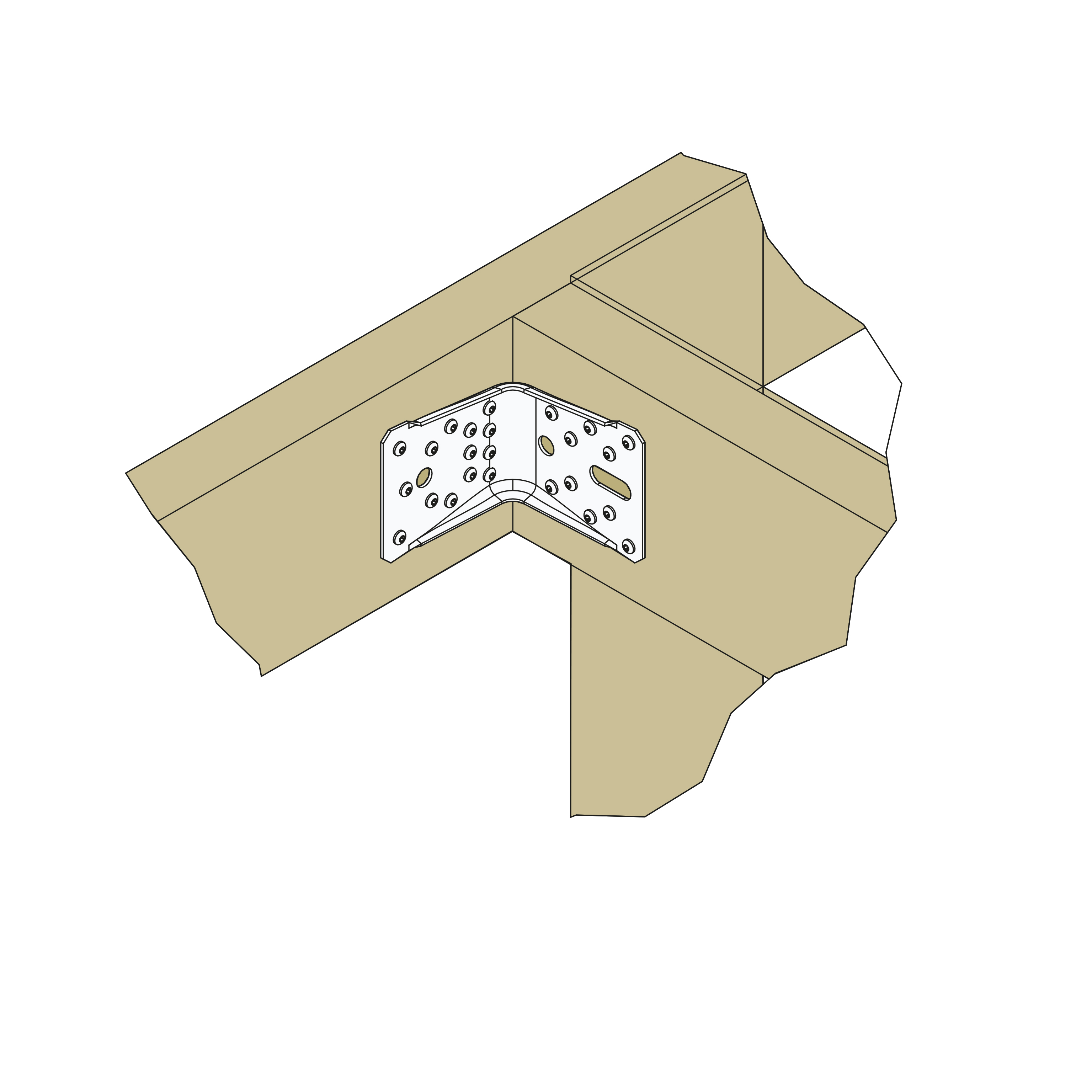

Op hout :

  • Ringnagels CNA Ø 4,0 x 35 of Ø 4,0 x 50 mm.
  • Schroeven CSA Ø 5,0 x 35 of CSA Ø 5,0 x 40.
  • Bouten.
  • Houtdraadbouten.

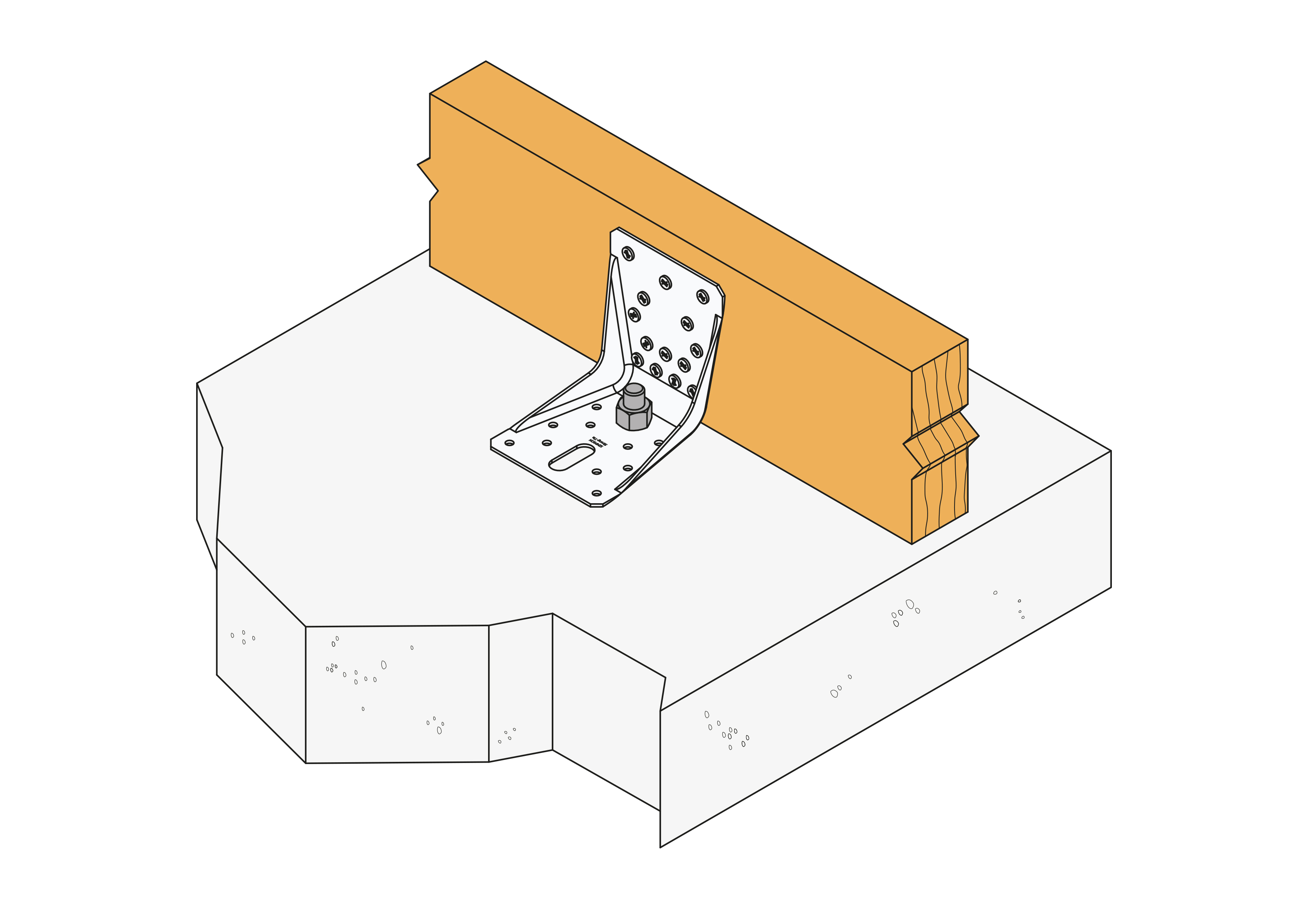

Op beton :
Betonnen ondergrond :

  • Mechanische verankering : doorsteekanker WA M10-78/5 of WA M12-104/5.
  • Chemische verankering : hars AT-HP + draadstang LMAS M10-120/25 of LMAS M12-150/35.

Hol metselwerk :

  • Chemische verankering : hars AT-HP of POLY-GP + draadstang LMAS M12-150/35 + zeefhuls SH M16-130.

Op staal :

  • Bouten.

Technische gegevens

  • Houd het te bevestigen element dicht bij de ondergrond.
  • Vernagel het element. Dit kan ook worden vastgeschroefd met behulp van passende schroeven.
  • Indien de ondergrond uit hout bestaat, wordt het hoekijzer ook daarop vastgenageld of geschroefd.
  • Indien de ondergrond uit beton bestaat, moet het hoekijzer worden bevestigd volgens de aanbevelingen voor het plaatsen van de gekozen verankering.

Certificering

Europese technische goedkeuring: ETA

eta-06-0106.pdf (13.43 MB)
