Hoekbeugels
CLT Hoekijzers voor draagstructuren
ES

Enkel hoekijzer

De enkele hoekijzers ES zijn geschikt voor constructieve toepassingen, uitsluitend hout op hout. Het assortiment bestaat uit twee reeksen : 60 x 60 mm en 80 x 80 mm, leverbaar op meerdere breedtes.

Technisch gegevensblad
CE-Markering
CE-Markering
ETA
ETA
Gebruiksklasse 2
Gebruiksklasse 2
Binner
Binner
Gegalvaniseerd staal Z275
Gegalvaniseerd staal Z275
EPD
EPD
ES10 main image

Product Details

Afbeeldingen

ES10/40

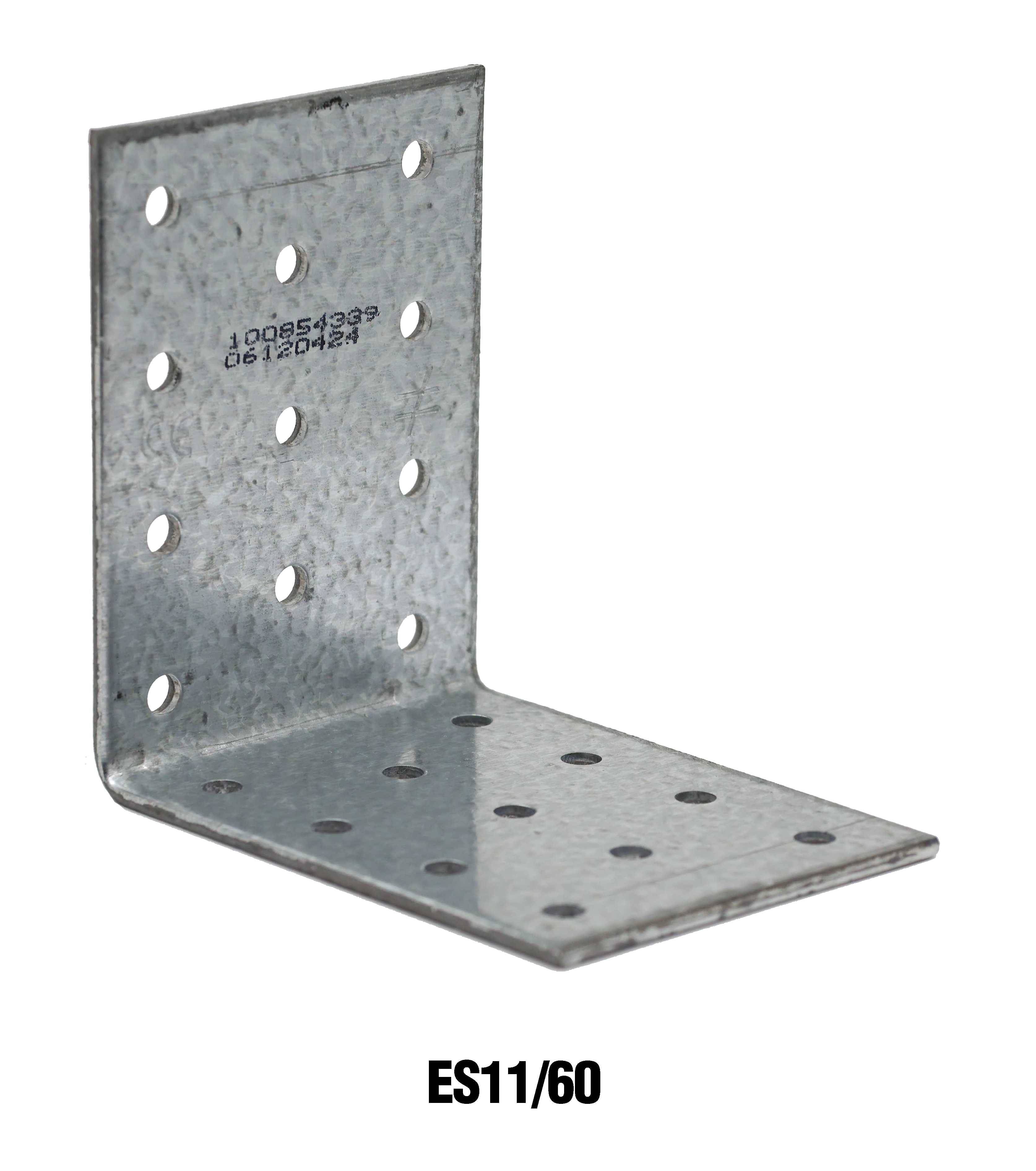

ES11/60

Kenmerken

Materiaal

  • Verzinkt staal S250GD + Z275 overeenkomstig NF EN 10346,
  • Dikte : 2,5 mm.

Voordelen

  • Verkrijgbaar in talloze breedten.

Toepassing

Ondergrond

  • Drager : hout,
  • Gedragen bouwdeel : massief hout, gelijmd gelamineerd hout, vakwerkspanten, profielen en composiethout.

Toepassingsgebieden

  • Gevelbekledingsregels en -stijlen,
  • Verankeringen van kepers, consoles,
  • Versteviging van bestaande verbindingen.

Technische gegevens

Afmetingen en karakteristieke waarden

Afmetingen

Afmetingen en karakteristieke waarden
Afmetingen en karakteristieke waarden
ReferentieVerbinder afmetingen
Afmetingen[mm]Overig
A[mm]B[mm] C[mm]Dikte[mm]Gewicht[kg]
ES10/4062.562.5402.50.09
ES10/6062.562.5602.50.12
ES10/8062.562.5802.50.18
ES10/10062.562.51002.50.23
ES10/12062.562.51202.50.22
ES10/14062.562.51402.50.26
ES10/16062.562.51602.50.32
ES11/4082.582.5402.50.12
ES11/6082.582.5602.50.18
ES11/8082.582.5802.50.24
ES11/10082.582.51002.50.29
ES11/14082.582.51402.50.41
ES11/16082.582.51602.50.48
ES11/20082.582.52002.50.59

Karakteristieke waarden

Afmetingen

Karakteristieke waarden
Karakteristieke waarden
Karakteristieke waarden
ReferentieDraagvermogen van de hoekverbinder
Vereenvoudigde karakteristieke waarden - Hout op hout
BevestigingenVereenvoudigde karakteristieke waarden - Hout C24 - Verbinding met 2 hoekijzers[kN]
flens BBoorgaten in dragerR₁,ₖR₂,ₖ=R₃,ₖ
AantalAantalCNA4.0x35CSA5.0x40ZCNA4.0x35CSA5.0x40Z
ES10/403.03.02.22.82.22.9
ES10/605.05.03.34.45.16.7
ES10/806.06.04.45.66.68.7
ES10/1008.05.03.76.29.212.2
ES10/1209.06.04.67.611.214.9
ES10/14010.07.05.28.715.120
ES10/16012.08.06.110.117.222.8
ES11/405.04.02.22.83.14.2
ES11/608.06.03.64.97.39.8
ES11/8010.08.04.45.79.112.2
ES11/10013.010.03.86.413.217.5
ES11/14017.014.05.39.121.228.2
ES11/16020.016.06.110.624.332.3
ES11/20025.020.07.613.334.345.7

De gepubliceerde karakteristieke waarde is gebaseerd op plotselinge belastingsduur en gebruiksklasse 2 overeenkomstig EC5 (EN 1995) – kmod = 0,9. Voor andere belastingsduur en gebruiksklasse, zie de ETA voor nauwkeurigere waarden.

Om de weerstandswaarden voor een enkele hoekijzer te verkrijgen, moeten de waarden in bovenstaande tabel worden gehalveerd, op voorwaarde dat de ondersteunde balk niet kan draaien. Raadpleeg onze ETA-06/0106 als de balk vrij kan draaien.

Installatie

Installatie

Bevestigingen

Nagelgaten Ø 5,0 mm.

Op hout :

  • Gekartelde nagels CNA Ø 4,0 mm,
  • Schroeven CSA Ø 5,0.

Plaatsing

  1. Houd het te bevestigen element dicht bij de ondergrond.
  2. Vernagel het element. Dit kan ook worden vastgeschroefd met behulp van passende schroeven.
  3. Wordt het hoekijzer ook daarop vastgenageld of geschroefd.

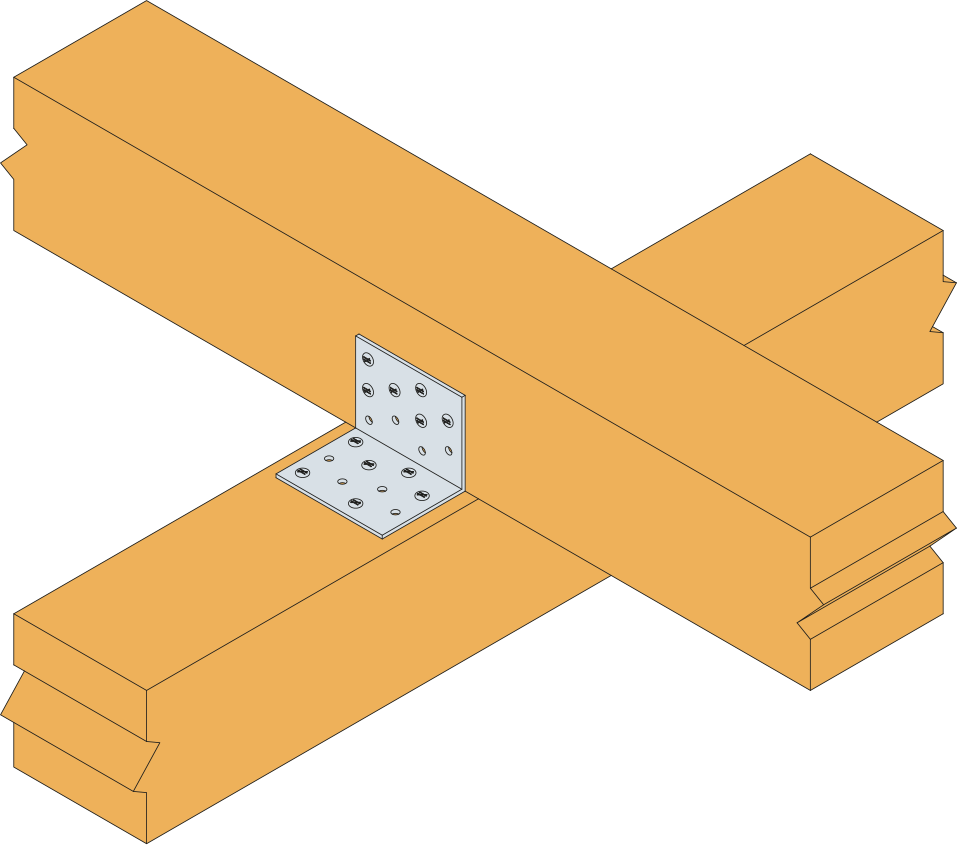

Verbinding hout op hout

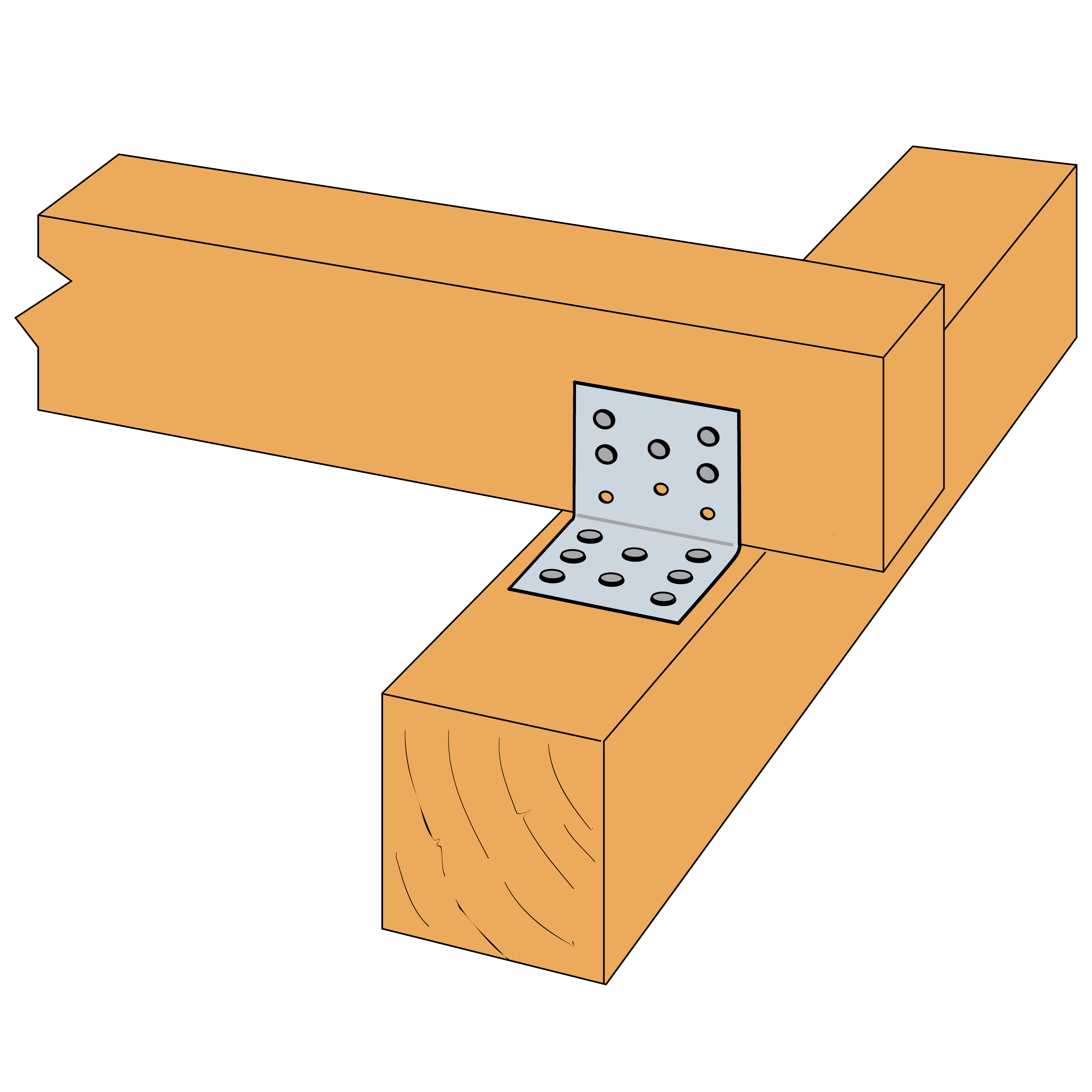

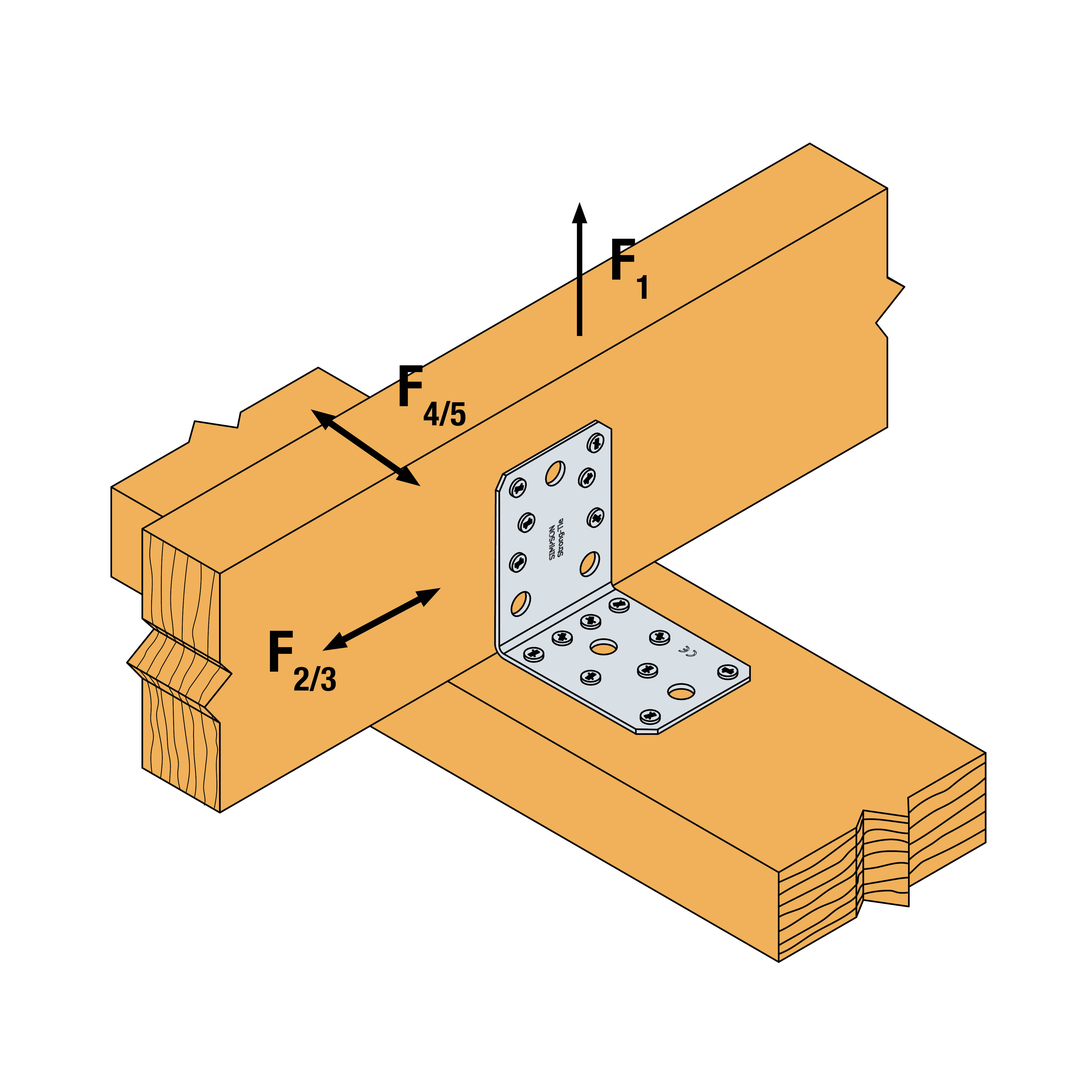

ES post beam montage

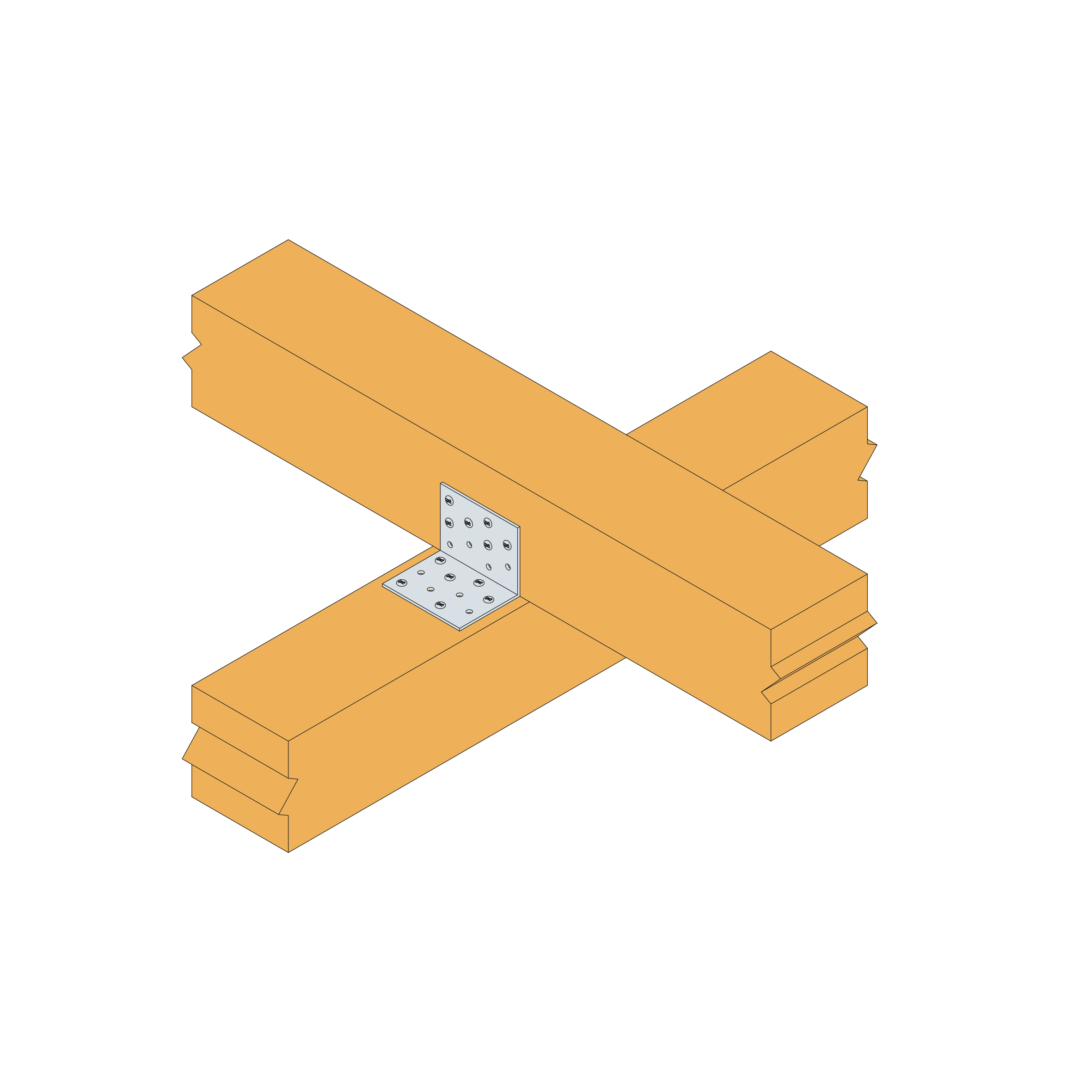

Verbinding kolom op balk

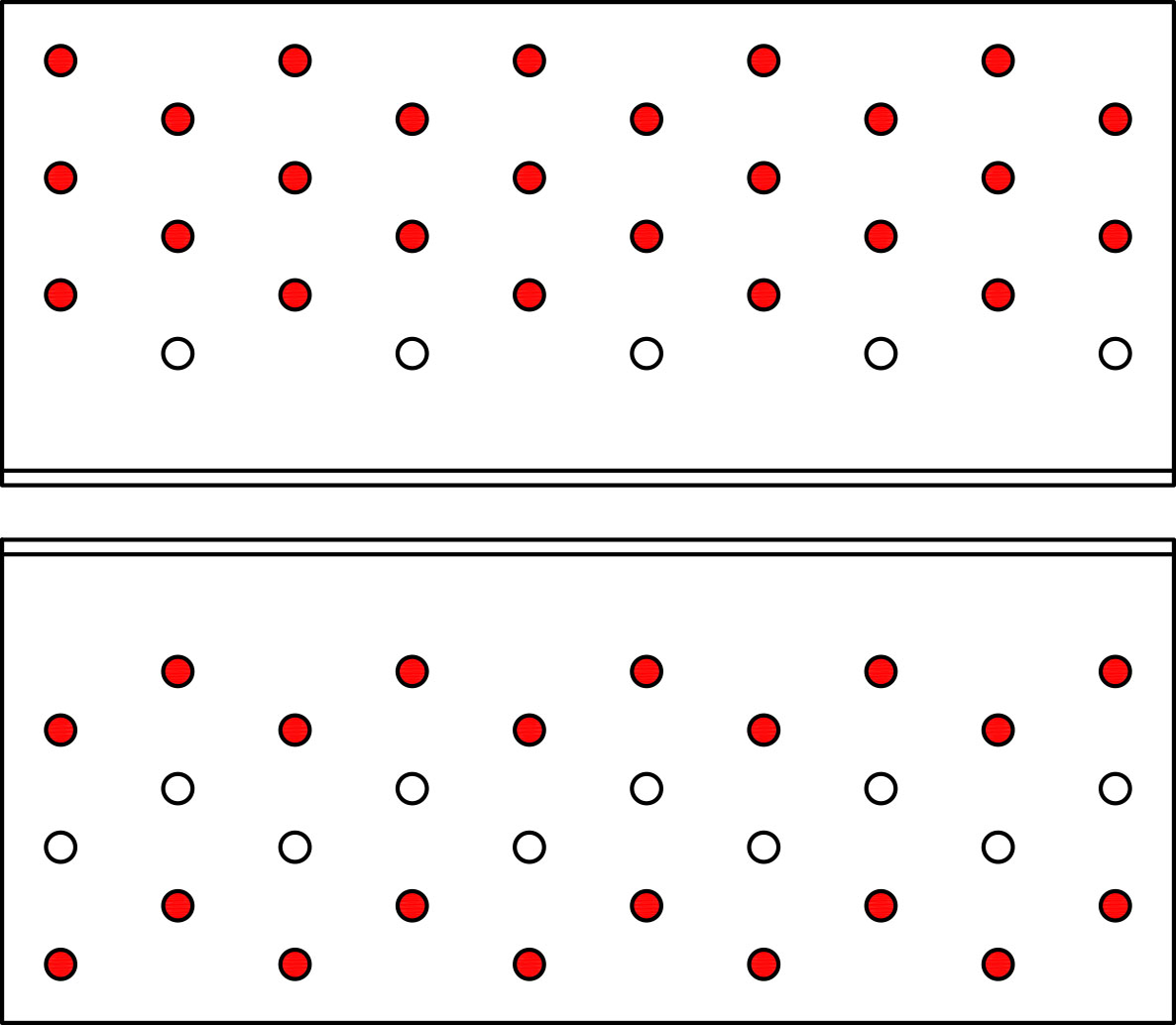

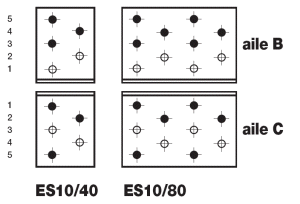

Vernagelingsvoorschriften
Vernagelingsvoorschriften

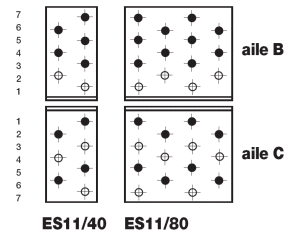

Vernagelingsvoorschriften

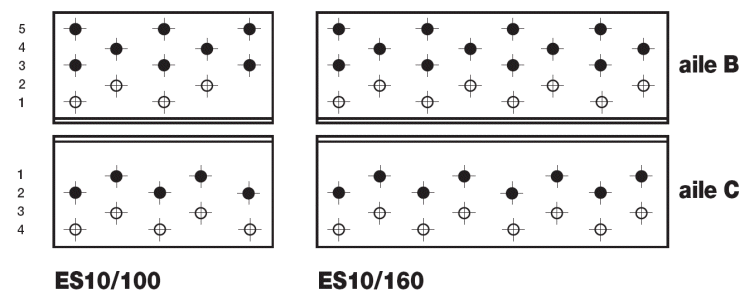

Vernagelingsvoorschriften
Bevestiging op houten ondergrond

Certificering

Prestatieverklaring (DoP)

nl-dop-e06-0106-11-s-2.pdf
Geschiedenis tonen
nl-dop-e06-0106-10.pdf
nl-dop-e06-0106-issue-9.pdf
nl-dop-e06-0106-issue-8.pdf
nl-dop-e06-0106-issue-7.pdf
nl-dop-e06-0106-issue-6.pdf
nl-dop-e06-0106-issue-5.pdf
a7a071e47e9b5ff326688d1e901bec64b8b3a1aa-pdf.pdf
97f50fea3e84492f23ba4dfc6e9b28eda953c0d1.pdf
642b2a605b418199749facefc613d9bae6296860.pdf

Europese technische beoordeling (ETA)

eta-06-0106-2026-03-09.pdf
Geschiedenis tonen
eta-06-0106-2021-04-09.pdf
eta-06-0106-2020-01-29-cor1.pdf
eta-06-0106.pdf
eta-060106-sst-ab-r10-2018-issued.pdf
eta-060106-sst-ab-v8-2016.pdf

Environmental Product Declarations (EPD)

epd-certificate-sst-connectors

Verwante producten

CAD en BIM-bibliotheek

2D

ES11/60

ES10/60

ES10/40

ES11/40

ES11/80

ES10/100

ES10/120

ES10/140

ES10/160

ES10/80

ES11/100

ES11/140

ES11/160

ES11/200

3D

ES11/60

ES10/60

ES10/40

ES11/40

ES11/80

ES10/100

ES10/120

ES10/140

ES10/160

ES10/80

ES11/100

ES11/140

ES11/160

ES11/200

3D Simplified

ES11/60

ES10/60

ES10/40

ES11/40

ES11/80

ES10/100

ES10/120

ES10/140

ES10/160

ES10/80

ES11/100

ES11/140

ES11/160

ES11/200

Nailing Pattern

ES11/60

ES10/60

ES10/40

ES11/40

ES11/80

ES10/100

ES10/120

ES10/140

ES10/160

ES10/80

ES11/100

ES11/140

ES11/160

ES11/200

ZIP-pakketten

Online kopen
