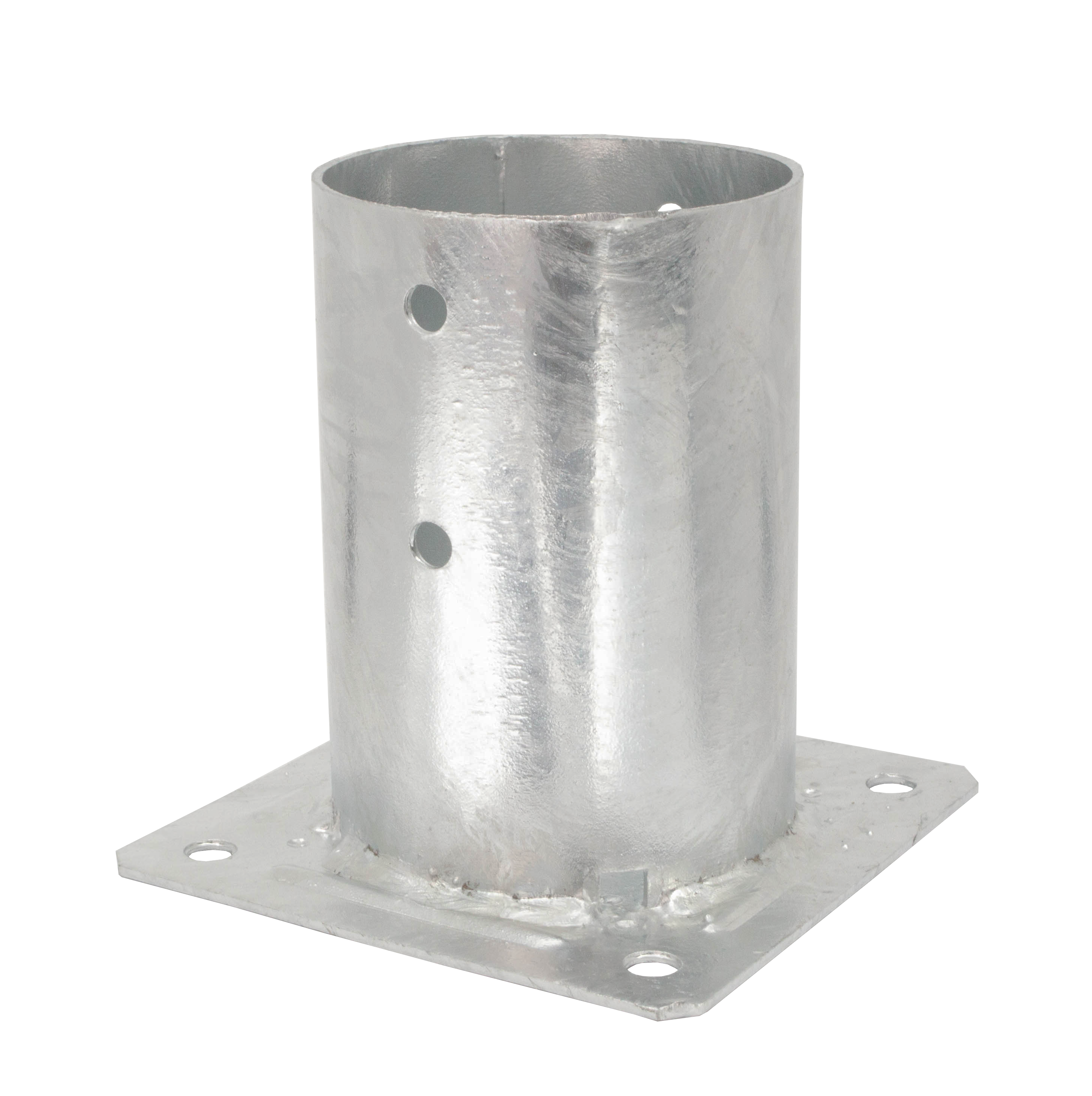

PPJRB

Ronde kolomvoeten voor vastbouten

Pergolavoeten PPJRB worden aanbevolen om kleine bouwwerken uit te voeren, zoals tuinafsluitingen. Deze producten zijn eenvoudig demonteerbaar en dus perfect geschikt voor tijdelijke constructies. Model PPJRB moeten vastgebout worden.

Technisch gegevensblad

Gebruiksklasse 3

Thermisch verzinkt staal

Buiten

EPD

Product Details

Afbeeldingen

Kenmerken

Materiaal

Staal DD11 overeenkomstig NF EN 10111,
Thermisch verzinkte afwerking overeenkomstig NF EN ISO 1461,
Dikte : 2 mm.

Voordelen

Plaatje met afgesneden hoeken voor meer veiligheid.

Toepassing

Ondergrond

Drager : massief hout, gelijmd gelamineerd hout, composiethout,
Gedragen bouwdeel : massief hout, gelijmd gelamineerd hout, composiethout.

Toepassingsgebieden

Bevestiging van afsluitingen,
Lichte tuinconstructies,
Tijdelijke bouwwerken.

Technische gegevens

Afmetingen

Afmetingen en karakteristieke waarden

Referentie	Afmetingen						Boorgaten		Gewicht [kg]
	A	B	D	E	t₁	t₂	Plaatje boven	Plaatje
	A	B	D	E	t₁	t₂	Ø10.5	Ø12
PPJRB80	81	150	150	150	2	2	4	4	1.1
PPJRB100	101	150	150	150	2	2	4	4	1.1
PPJRB120	121	150	200	200	2	2	4	4	2
PPJRB140	141	150	200	200	2	2	4	4	2.2

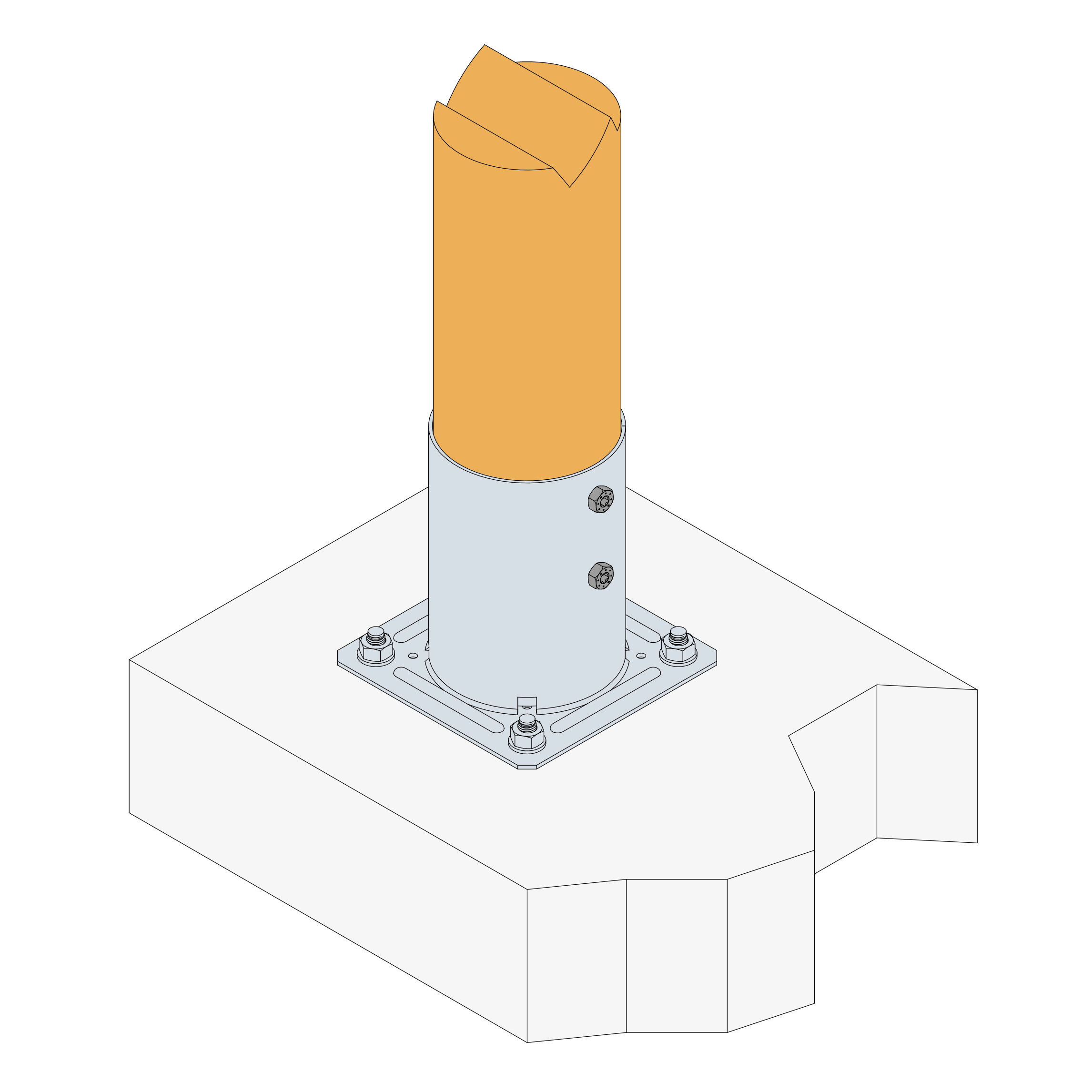

Installatie

Bevestigingen

Kolom :

Bouten Ø10 mm
Houtdraadbouten Ø 10 mm.
SSH Ø10

Plaatje :

Mechanische verankering : doorsteekanker WA M10-78/5 houtdraadbout LAG 10-80,
Chemische verankering : hars AT-HP + draadstang LMAS M10-120/25.

Waarschuwing

Tuinproducten zijn niet geschikt voor draagstructuren waarop grote krachten uitgeoefend worden (windbelasting, ...). De constructies moeten ook juist ontworpen en uitgevoerd worden om zijdelingse windbelastingen op te vangen (kapstijl, ...).
