PPA

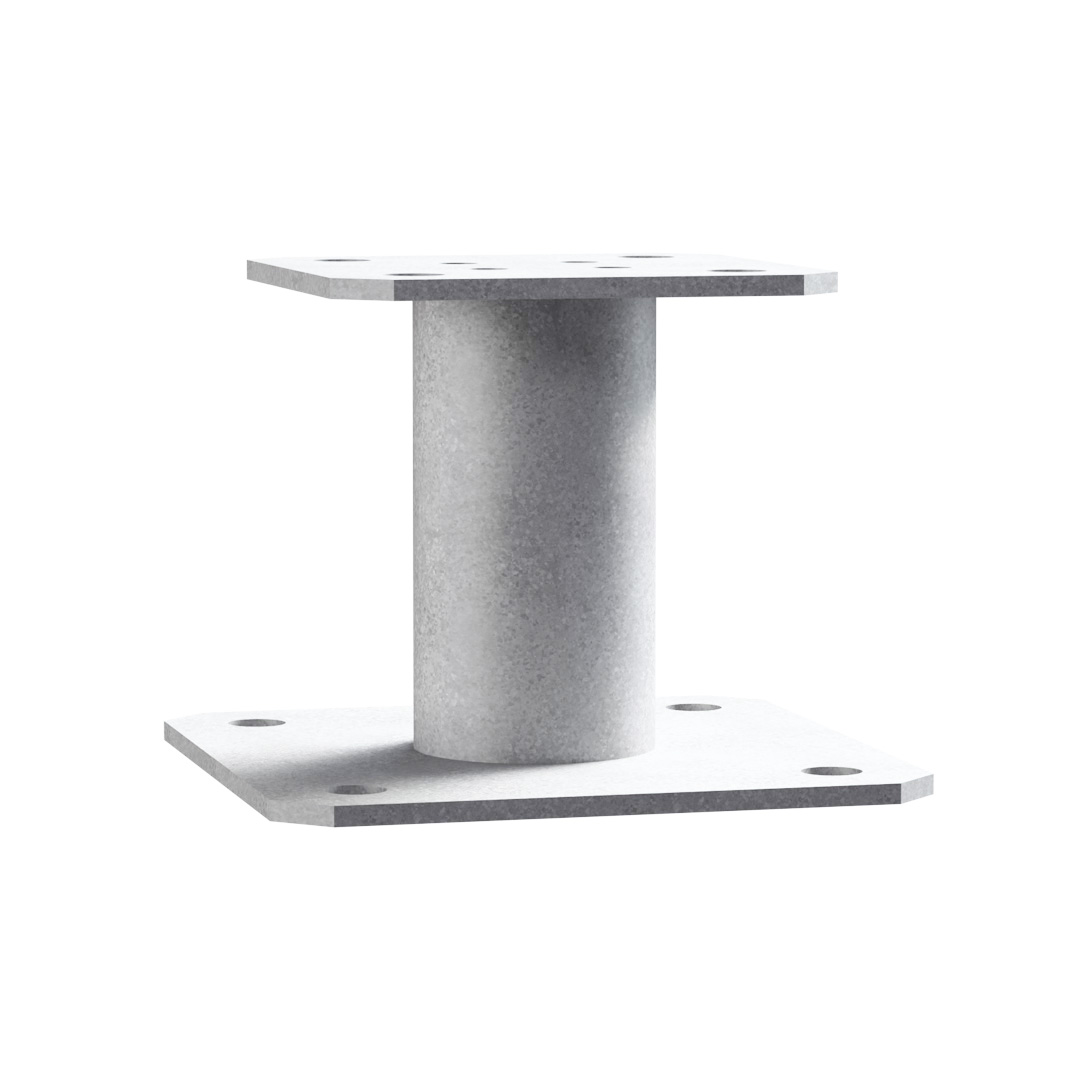

Vaste kolomvoeten

Deze ruim inzetbare kolomvoeten worden veelvuldig gebruikt voor draagstructuren.

CE-Markering
ETA
Gebruiksklasse 3
Thermisch verzinkt staal
Buiten

Product Details

Afbeeldingen

Kenmerken

Materiaal

  • Staal S235JR overeenkomstig NF EN 10025,
  • Thermisch verzinkt overeenkomstig NF EN ISO 1461,
  • Dikte : 4 mm.

Voordelen

  • Geen enkele machinale bewerking nodig,
  • Compatibel met de houtdraadbouten en doorsteekankers Simpson Strong-Tie,
  • Belastingsterkte tegen opwaartse drukkracht,
  • Instelbare hoogte dankzij te verankeren stang.

Toepassing

Ondergrond

  • Drager : massief hout, gelijmd gelamineerd hout, beton,
  • Gedragen bouwdeel : massief hout, composiethout, gelijmd gelamineerd hout.

Toepassingsgebieden

  • Luifelkolommen,
  • Pergola,
  • Veranda, ...

Technische gegevens

Afmetingen

Afmetingen en karakteristieke waarden

Referentie Afmetingen en karakteristieke waarden [mm] Boorgaten Boorgaten plaatje
A B D E F G t Ø12 Ø12
PPA10010010013013010048.3444
PPA15010010013013015048.3444

Karasteristieke waarden

Referentie Karakteristieke waarden - Hout op beton
Bevestigingen Karakteristieke waarden - Hout C24 [kN]
Op de kolom Op beton R1.k
Aantal Typ Aantal Typ
PPA1004Ø10x804Ø10*78.5 / kmod^0.4
PPA1504Ø10x804Ø10*78.5 / kmod^0.4

* Zie het assortiment verankeringen Simpson Strong-Tie toe de meest geschikte oplossing te kiezen. De algemene oplossingen van verankeringen. De keuze gebeurt afhankelijk van het type beton, het randafstand en afstand tussen verankeringen.

De Ø10x80-schroeven voor de bevestiging van de paal kunnen LAG Ø10x80-kitbouten of SSH Ø10x80-schroeven zijn (ref 75152).

Vereenvoudigde karakteristieke waarden

Referentie Vereenvoudigde karakteristieke waarden - Hout op beton
Bevestigingen Vereenvoudigde karakteristieke waarden - Hout C24 [kN]
Op de kolom Op beton R1.k*
Aantal Typ Aantal Typ
PPA1004Ø10x804Ø10**85.7
PPA1504Ø10x804Ø10**85.7

* Zie het assortiment verankeringen Simpson Strong-Tie toe de meest geschikte oplossing te kiezen. De algemene oplossingen van verankeringen. De keuze gebeurt afhankelijk van het type beton, het randafstand en afstand tussen verankeringen.

** Zie het assortiment verankeringsproducten van Simpson Strong-Tie om het geschikte product te vinden. De typische verankeringsoplossingen en zijn afhankelijk van het type beton, de hartafstand en de randafstanden.

De Ø10x80-schroeven voor de bevestiging van de paal kunnen LAG Ø10x80-kitbouten of SSH Ø10x80-schroeven zijn (ref 75152).

Installatie

Installatie

Bevestigingen

Op kolom :

  • Houtdraadbouten LAG 10 x 80.
  • Schroef  SSH Ø10 x 80 mm

Op beton :

  • Mechanische verankering : doorsteekanker WA M10-78/5 of alternatief FM-753 CRACK 3DG M10x90/10 (Coating geschikt voor buitengebruik),
  • Chemische verankering : hars AT-HP + draadstang LMAS M10-120/25.

Plaatsing

Bovenaan :

  1. Plaats het bovenste plaatje van de kolomvoet onder de kolom.
  2. Bevestig dit plaatje aan de kolom met behulp van houtdraadbouten LAG (voorboren noodzakelijk) of SSH.

Onderaan :

  1. Positioneer de kolom verticaal in de constructie.
  2. Identificeer de positie van de verankeringen in de grond op de ondergrond.
  3. Boor verticaal door de ondergrond met een diameter en diepte zoals aanbevolen voor de gekozen bevestigingen.
  4. Bevestig het onderste plaatje aan de grond met behulp van geselecteerde verankeringspluggen.

Certificering

Prestatieverklaring: DoP

Europese technische goedkeuring: ETA
