Geluiddempend hoekijzer

De ABAI is een innovatief hoekijzer dat een klassiek hoekijzer combineert met geluidsisolatiemateriaal. Maakt de verbinding mogelijk tussen muur- en vloerelementen uit meerlaagse panelen (CLT).

Technisch gegevensblad

CE-Markering

ETA

Gebruiksklasse 2

Binner

EPD

Gegalvaniseerd staal Z275

ABAI_SSTBP_homepage_DE_de

Product Details

Afbeeldingen

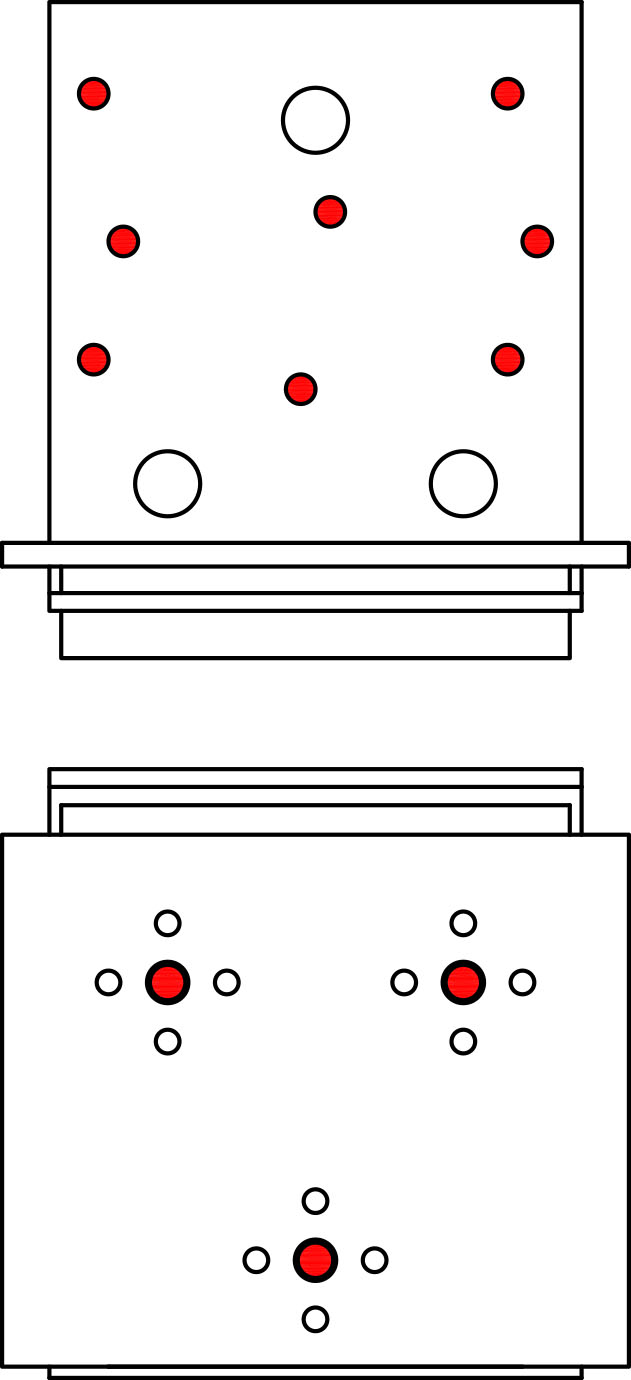

Bevestiging van het hoekijzer met de schroeven SDS

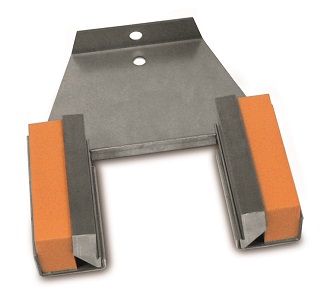

Montage met behulp van de mal MOABAI

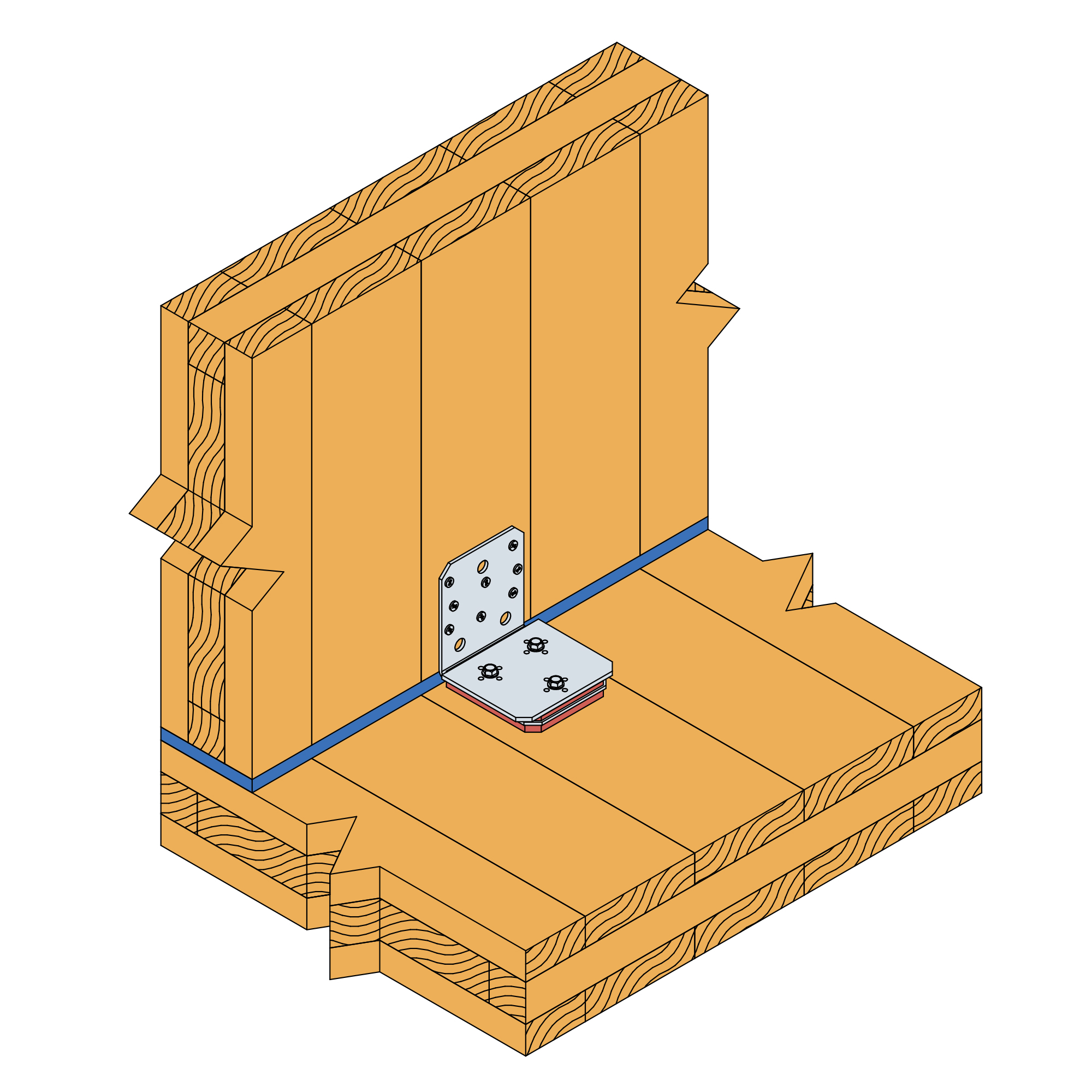

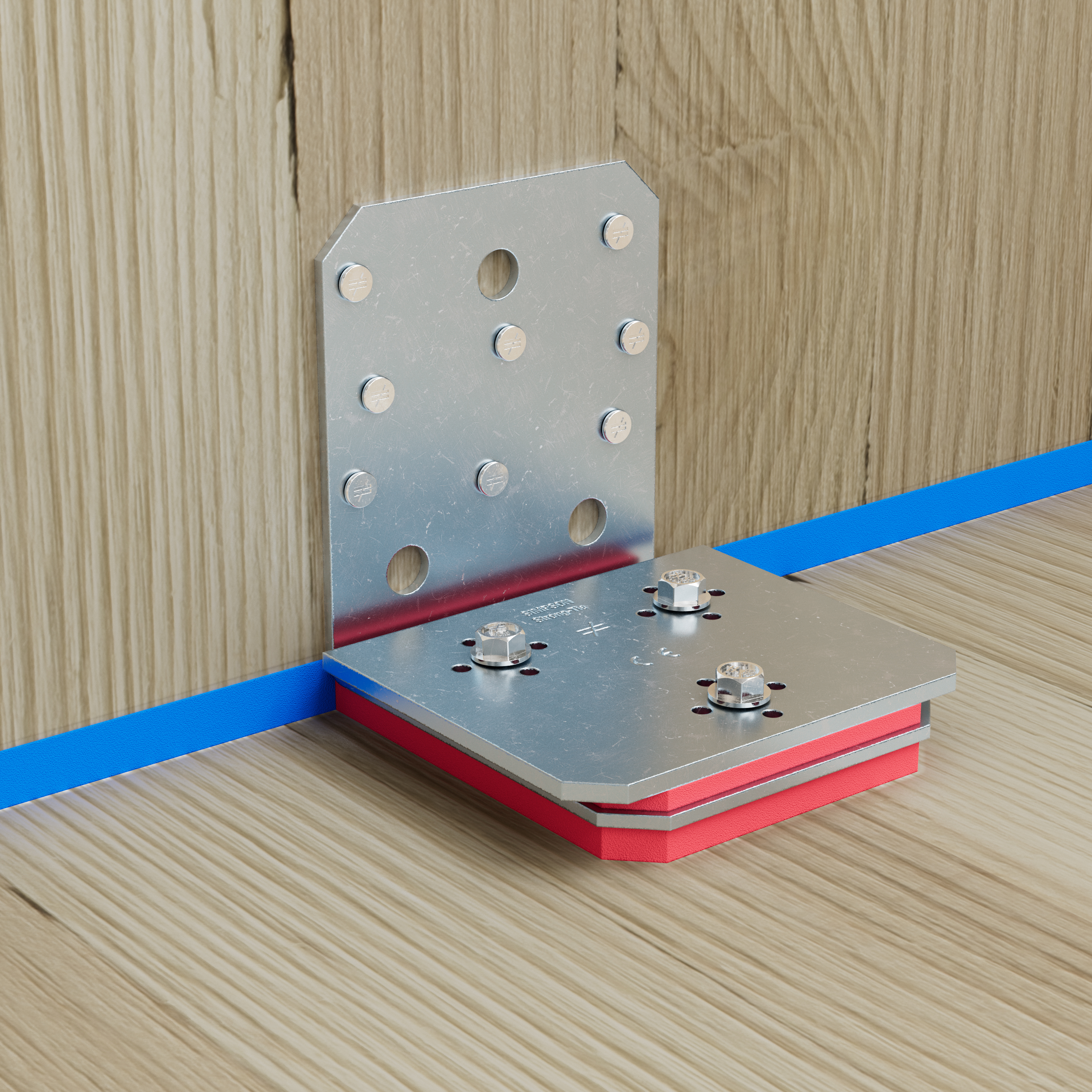

Voorbeeld van uitvoering

Kenmerken

Materiaal

Verzinkt staal S250GD + Z275 overeenkomstig NF EN 10346.

Voordelen

Minder geluidsoverdracht tussen componenten van de structuur,
Snelle oplossing,
Betere luchtdichtheid.

Toepassing

Ondergrond

Drager : massief hout, gelijmd gelamineerd hout, CLT,
Gedragen bouwdeel : massief hout, gelijmd gelamineerd hout, CLT.

Toepassingsgebieden

Verbinding en geluidsisolatie van de muren en vloeren, voornamelijk uit CLT-panelen.

Technische gegevens

Afmetingen en karakteristieke waarden

Afmetingen

Referentie	Verbinder afmetingen
	Overig		Afmetingen[mm]						flens B[mm]		Boorgaten in drager[mm]
	Aantal per doos	Gewicht[kg]	A[mm]	B[mm]	C[mm]	D[mm]	E[mm]	Dikte[mm]	bolvormig		bolvormig
	Aantal per doos	Gewicht[kg]	A[mm]	B[mm]	C[mm]	D[mm]	E[mm]	Dikte[mm]	Ø5[mm]	Bolzen[mm]	Ø7
ABAI105	20.0	0.81	113	103	90	106	18	3	8	3	3

Te bevestigen met de schroefreferentie SDS25600MB.

Prestaties

Afmetingen

Referentie	Draagvermogen van de hoekverbinder
	Karakteristieke waarden - Hout op hout - Volledige vernageling
	Bevestigingen				Karakteristieke waarden - Hout C24 - Verbinding met 1 hoekijzer[kN]				Slipmodulus Kₛₑᵣ voor belastingsrichting[kN/mm]
	flens B		Boorgaten in drager		Neerwaartse belasting	R₂/₃,ₖ	R₄.ₖ	R₅.ₖ	Neerwaartse belasting	R₂/₃,ₖ	R₄.ₖ	R₅.ₖ
	Aantal	Typ	Aantal	Typ	Neerwaartse belasting	R₂/₃,ₖ	R₄.ₖ	R₅.ₖ	Neerwaartse belasting	R₂/₃,ₖ	R₄.ₖ	R₅.ₖ
ABAI105	8.0	CNA4,0x60	3.0	SDS25600	2,0/kmod	2,0/kmod	3,3/kmod	2,3/kmod	0.8	0.68	1.16	0.8

Voor de combinatie van de krachten, zie de volgende formule:

$\sqrt{\left ( \frac {F_{1,d}} {R_{1,d}} \right )^2+ \left ( \frac {F_{2/3,d}}{R_{2/3,d}} \right )^2 + \left ( \frac{F_{4/5,d}}{R_{4/5,d}} \right )^2} \le 1$

Vereenvoudigde karakteristieke waarden - Hout op beton - Verbinding met 1 hoekijzer

Afmetingen

Referentie	Draagvermogen van de hoekverbinder
	Vereenvoudigde karakteristieke waarden - Hout op hout - Volledige vernageling
	Bevestigingen				Vereenvoudigde karakteristieke waarden - Hout C24 - Verbinding met 2 hoekijzers[kN]				Slipmodulus Kₛₑᵣ voor belastingsduur
	flens B		Boorgaten in drager		R₁,ₖ*	R₂/₃,ₖ	R₄.ₖ	R₅.ₖ	Neerwaartse belasting	R₂/₃,ₖ	R₄.ₖ	R₅.ₖ
	Aantal	Typ	Aantal	Typ	R₁,ₖ*	R₂/₃,ₖ	R₄.ₖ	R₅.ₖ	Neerwaartse belasting	R₂/₃,ₖ	R₄.ₖ	R₅.ₖ
ABAI105	8.0	CNA4,0x60	3.0	SDS25600	2.2	2.2	3.7	2.6	0.8	0.68	1.16	0.8

De gepubliceerde karakteristieke waarde is gebaseerd op plotselinge belastingsduur en gebruiksklasse 2 overeenkomstig EC5 (EN 1995) – k_mod = 0,9. Voor andere belastingsduur en gebruiksklasse, zie de ETA voor nauwkeurigere waarden

voor belastingcombinatie:

$\sum\left(\frac{F_{i,d}} {R_{i,d}}\right)^2\le1$

Installatie

Plaasting

Voor totale efficiëntie is de aanwezigheid van een isolerende strook onder de muren uit CLT-panelen noodzakelijk. Een montagemal (ref. MOABAI) is verkrijgbaar voor een betere plaatsing van het hoekijzer ABAI. Deze voorkomt dat de strook onder het hoekijzer wordt samengedrukt.

Aanbevolen bevestigingen :
Flens B :
