SDS

Schroef voor verbinders

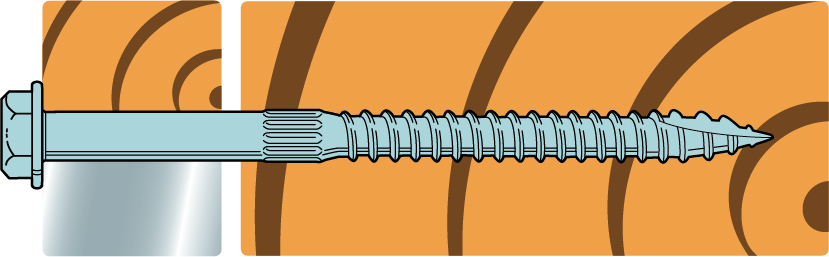

De schroef SDS Simpson Strong-Drive® is een constructiehoutschroef, ideaal voor de installatie van tal van verbinders evenals voor hout-op-houttoepassingen. Ze kan met name worden gebruikt met het geluiddempend hoekijzer ABAI105.

CE-Markering
CE-Markering
EPD
EPD
Buiten
Buiten
Gebruiksklasse 3
Gebruiksklasse 3
Revêtement double barrière
Revêtement double barrière
Fastener Designer
Fastener Designer

Product Details

Afbeeldingen

Kenmerken

Materiaal

  • Thermisch behandeld staal : dubbele coating.

Voordelen

  • Ideaal voor toepassing op hout van verbinders van constructiedelen van Simpson Strong-Tie® en voor hout-op-houttoepassingen,
  • Vereenvoudigde installatie door een geleidingssysteem,
  • Dubbele coating voor corrosieweerstand equivalent aan thermische verzinking,
  • In kop gestanst symbool ≠ "No Equal" en lengte van de schroef voor gemakkelijkere identificatie zelfs na montage.

CE-markering

  • Overeenkomstig de norm  EN14592 en ITTR-10/0014.

Toepassing

Ondergrond

  • Drager : massief hout, composiethout, gelijmd gelamineerd hout,
  • Gedragen bouwdeel : massief hout, composiethout, gelijmd gelamineerd hout.

Toepassingsgebieden

  • Hoekijzers ABAI op CLT-hout,
  • Andere verbinders van constructiedelen.

Technische gegevens

Afmetingen

Afmetingen

ReferentieAfmetingen bevestigingen[mm]
Afmetingen[mm]
d[mm]l[mm]dₕ[mm]d₁[mm]lg[mm]
SDS25600MB6.515212.84.883

Karakteristieke

ReferentieScrew Parameters
Karakteristieke producteigenschappen
Karakteristiek vloeimoment; My,ₖ[Nm]Karakteristieke uittreksterkte - fₐₓ,ₖ,₉₀°[N/mm²]Karakteristieke kopdoortrekwaarde - fₕₑₐd,ₖ[N/mm²]Karakteristieke treksterkte- fₜₑₙₛ,ₖ[kN]Karakteristieke torsiesterkte - fₜₒᵣ,ₖ[Nm]Torsieverhouding
SDS25600MB22.213.52719.619.45

Glijdingsmodulus

ReferentieScrew Parameters
Kₛₑᵣ[kN/mm]
Hout op hout – Rₗₐₜ,ₖStaal op hout – Rₗₐₜ,ₖ
SDS25600MB1.83.5

Waarden overeenkomstig EN1995-1-1, tabel 7.1.

Installatie

Installatie

Inschroeven

  • Zeskantkop,
  • Schroeven SDS zijn eenvoudig te monteren met een elektrische schroevendraaier met lage snelheid en een zeskantschroefbit.
