DJH-Z

Balkdrager - ZPRO

De DJH-Z is een ophangbeugel voor kapconstructies die geschikt is voor hout-op-houttoepassingen buitenshuis. Hij kan vóór de installatie worden gesplitst voor breedtes van gedragen hout tussen 45 en 160 mm.

Technisch gegevensblad

CE-Markering

ETA

Gebruiksklasse 3

Buiten

Zpro

EPD

DJH-Z Sabot sécable pour l’extérieur ZPRO

Product Details

Afbeeldingen

C_DJH_InstIll_Ill_Instld_non-divised_FR_FR_C0_STEP02

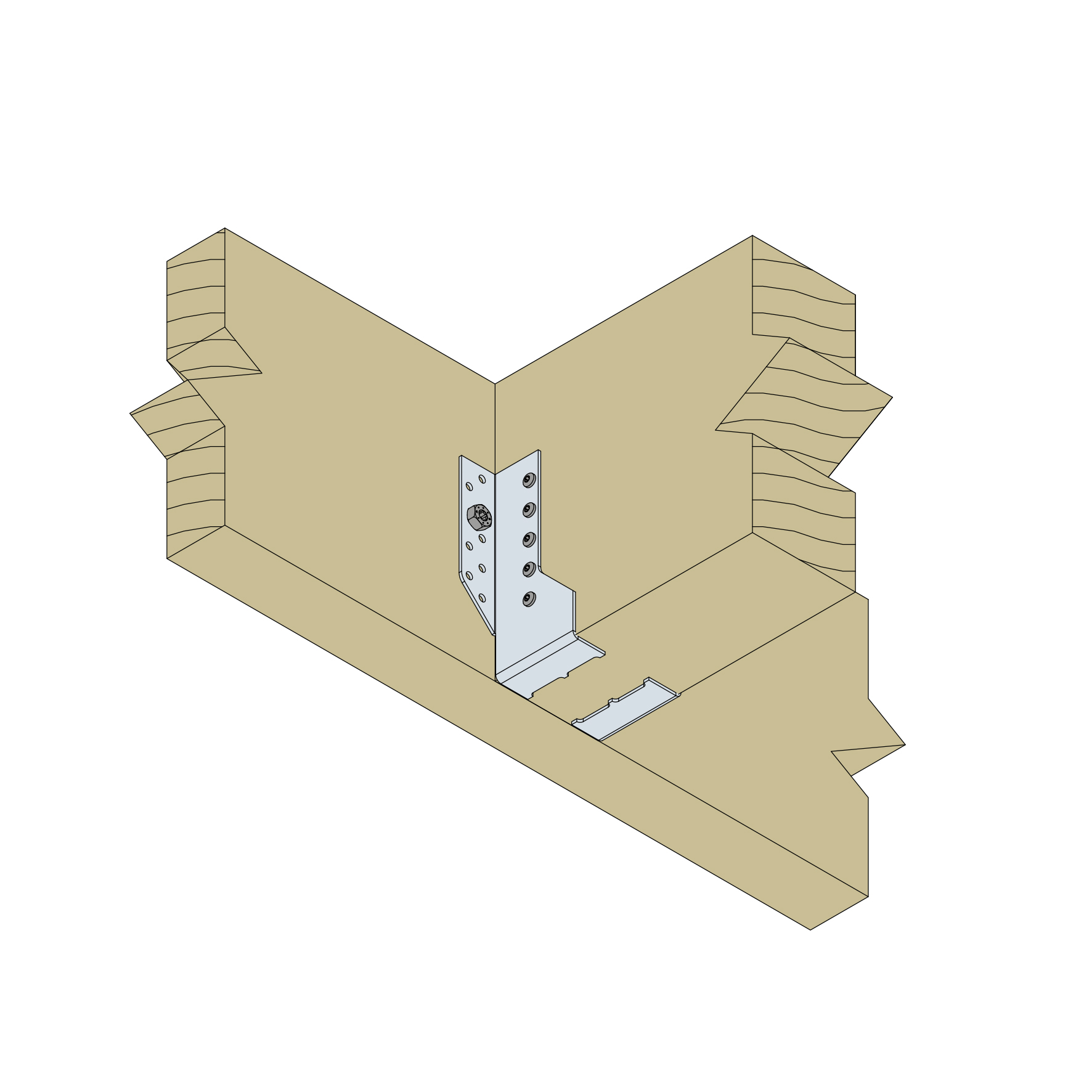

C_DJH_InstIll_Ill_Instld_divised_FR_FR_C0_STEP01

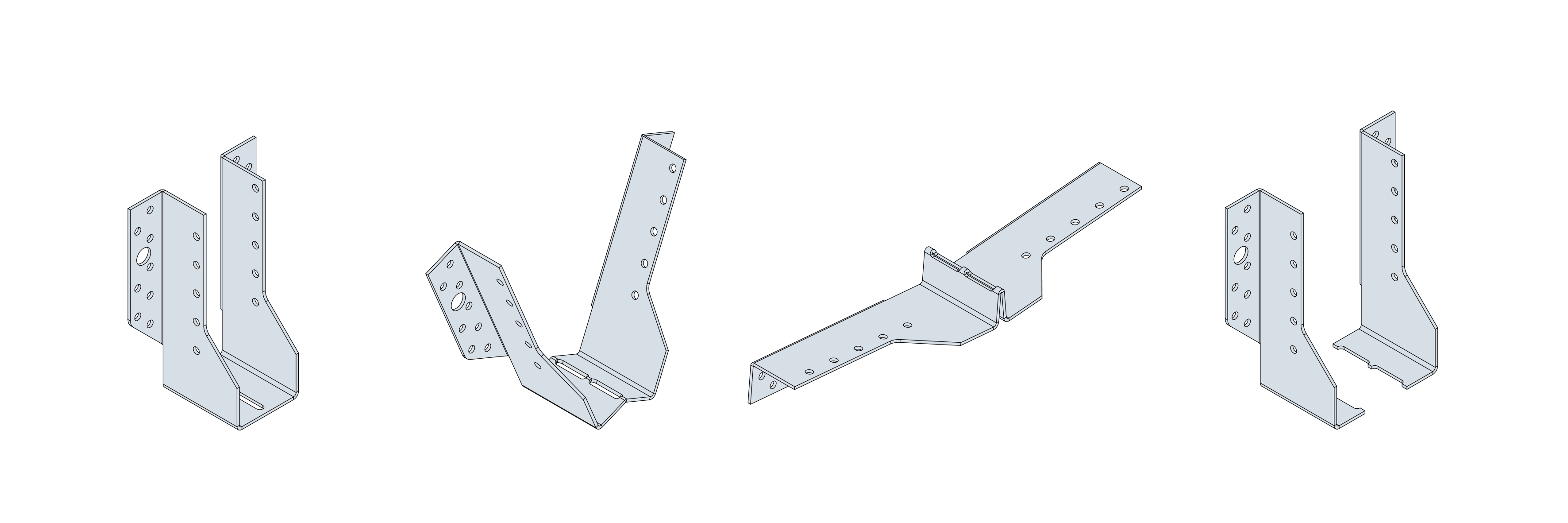

C_DJH_InstIll_Ill_Instld_divising-process_FR_FR_C0

Kenmerken

Materiaal

Verzinkt staal S250GD + ZPro,
De ZPro-coating komt overeen met een zinklaag van ongeveer 55 µm dik.

Voordelen

Kan vóór de installatie worden gesplitst voor breedtes van gedragen hout tussen 45 en 160 mm,
Gebruik buitenshuis dankzij ZPro-coating.

Toepassing

Ondergrond

Drager : massief hout, composiethout, gelijmd gelamineerd hout…
Gedragen : massief hout, composiethout, gelijmd gelamineerd hout…

Gebruik

DJH-Z-ophangbeugels zijn geschikt voor gebruik buitenshuis.

Terrassen,
Buiteninrichtingen ...

Technische gegevens

Afmetingen

Afmetingen

Referentie	Afmetingen [mm]					Joist Dimensions [mm]				Boorgaten			Gewicht [kg]
	A	B	C	D	t	Width		Height		Drager		Gedragen
	A	B	C	D	t	Min.	Max.	Min.	Max.	Ø5	Ø11,5	Ø5
DJH92/46Z	46	92	60	28	2	45	160	95	138	8	2	6	0.21
DJH137/46Z	46	137	60	28	2	45	160	147	205	16	2	10	0.3
DJH167/46Z	46	167	60	28	2	45	160	177	250	18	4	12	0.35

Karakteristieke waarden - Hout op hout - Volledige vernageling

Referentie	Karakteristieke waarden - Hout op hout - Volledige vernageling
	Bevestigingselementen		Karakteristieke waarden - Houtsterkteklasse C24 [kN]
	Drager	Gedragen	R_1,k		R_2,k		R_3,k		R_4,k
	Hvh	Hvh	CSA5.0x35Z	CSA5.0x40Z	CSA5.0x35Z	CSA5.0x40Z	CSA5.0x35Z	CSA5.0x40Z	CSA5.0x35Z	CSA5.0x40Z
DJH92/46Z	8	6	11.9	13.5	10.3	11.7	1.8	2	10.1	11.5
DJH137/46Z	16	10	19.9	22.5	18.7	21.2	4.4	5	16.9	19.1
DJH167/46Z	18	12	23.9	27	22.3	25.4	5	5.6	20.3	23

Karakteristieke waarden - Hout op hout - Gedeeltelijke vernageling

Referentie	Karakteristieke waarden - Hout op hout - Gedeeltelijke vernageling
	Bevestigingselementen		Karakteristieke waarden - Houtsterkteklasse C24 [kN]
	Drager	Gedragen	R_1,k		R_2,k		R_3,k		R_4,k
	Hvh	Hvh	CSA5.0x35Z	CSA5.0x40Z	CSA5.0x35Z	CSA5.0x40Z	CSA5.0x35Z	CSA5.0x40Z	CSA5.0x35Z	CSA5.0x40Z
DJH92/46Z	6	3	6	6.8	5.5	6.3	1.5	1.7	5.1	5.7
DJH137/46Z	10	6	11.9	13.5	11.2	12.7	2.9	3.3	10.1	11.5
DJH167/46Z	12	6	11.9	13.5	11.6	13.1	3.4	3.9	10.1	11.5

Karakteristieke waarden - Hout op hout - met schroef voor verbinder SSH

Referentie	Karakteristieke waarden - Hout op hout - met schroef voor verbinder SSH
	Bevestigingselementen			Karakteristieke waarden - Houtsterkteklasse C24 [kN]
	Drager	Gedragen		R_1,k		R_2,k		R_3,k		R_4,k
	Hvh	Hvh	Type	SSH10.0x40	SSH10.0x50	SSH10.0x40	SSH10.0x50	SSH10.0x40	SSH10.0x50	SSH10.0x40	SSH10.0x50
DJH92/46Z	2	6	CSA5.0x35Z	5.8	7.9	5.8	7.7	2.5	3.4	5	5
DJH137/46Z	2	10	CSA5.0x35Z	5.8	8	5.8	8	1.2	1.6	5	5
DJH167/46Z	4	12	CSA5.0x35Z	10.2	14.1	10.2	14.1	2	2.7	10	10

Karakteristieke waarden Neerwaartse belasting (in kN) - Bevestiging op stijve steun

Referentie	Karakteristieke waarden voor hout / beton of staal
	Bevestigingen				Karakteristieke waarden - Hout C24 [kN]
	Drager		Joist		R_1.k		R_2.k		R_3.k		R_4.k
	Aantal	Typ	Aantal	Typ	CSA5.0x35Z	CSA5.0x40Z	CSA5.0x35Z	CSA5.0x40Z	CSA5.0x35Z	CSA5.0x40Z	CSA5.0x35Z	CSA5.0x40Z
DJH92/46Z	2	Ø10*	6	CSA-Z**	9.4	12.6	9.4	12.6	4.5	6	5	5
DJH137/46Z	2	Ø10*	10	CSA-Z**	14.2	14.2	14.2	14.2	5.7	7.7	5	5
DJH167/46Z	4	Ø10*	12	CSA-Z**	18.9	22.7	18.9	22.7	17.9	24.4	10	10

* Zie het assortiment verankeringen Simpson Strong-Tie toe de meest geschikte oplossing te kiezen. De algemene oplossingen van verankeringen. De keuze gebeurt afhankelijk van het type beton, het randafstand en afstand tussen verankeringen.

** Raadpleeg de kolommen in de tabel met karakteristieke capaciteiten voor het type bevestigingen dat kan worden gebruikt in flens A. Capaciteiten variëren afhankelijk van het gebruikte type bevestiger.

Installatie

Bevestigingselementen

CSA5.0x35Z,
CSA5.0x40Z,
SSH10.0x40,
SSH10.0x50...

Plaatsing

1. Teken de plaats van de gedragen balk af op de drager,
2. Presenteer de ophangbeugel en verdeel hem zo nodig in twee delen door de lijn met de sleufgaten,
3. Bevestig de flenzen aan weerszijden volgens de gekozen nageltabel,
4. Presenteer de gedragen balk in de ophangbeugel en bevestig hem volgens de gekozen nageltabel.
