PPJBMPB

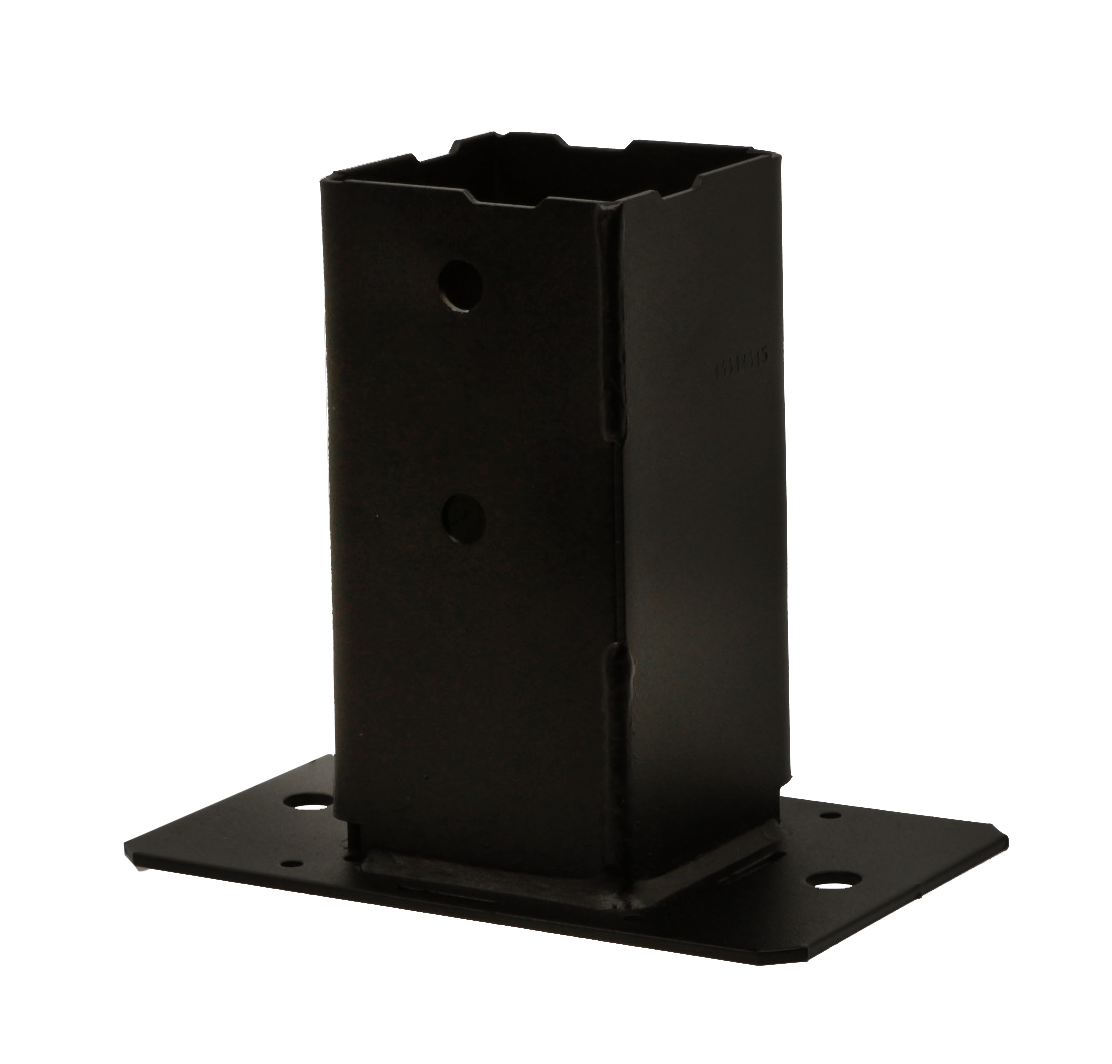

Vierkante tuinpaalvoet voor lage muur - Zwart geverfd

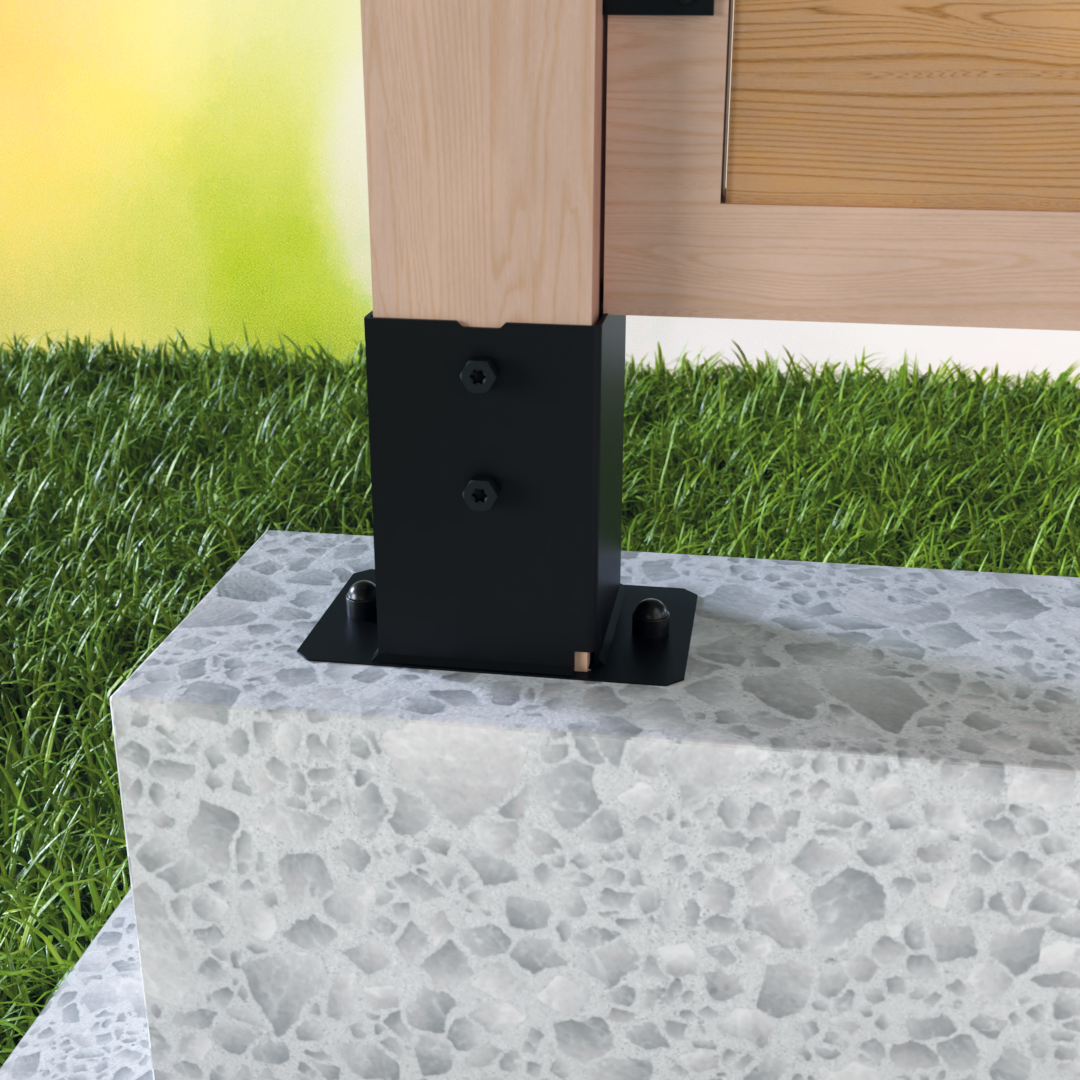

PPJBM worden aanbevolen voor het maken van kleine structuren zoals tuinschermen op smalle steunen. Ze zijn bijzonder geschikt voor lage muren of randen van platen.

Gebruiksklasse 3

Staal RAL 9005

Elektrolytisch verzinkt staal

Buiten
Product Details
Kenmerken
Materiaal
- Staal S235JR volgens NF EN 10025,
- Gegalvaniseerd zink volgens EN ISO 2081,
- Polyester Architectuur poederverf afwerking RAL9005.
Voordelen
- Zwarte afwerking voor onopvallende montage in de structuur,
- Dubbele oppervlaktebehandeling voor betere corrosiebestendigheid,
- Rechthoekige plaat en ankers aan de steun gecentreerd te bevestigen op een smalle steun,
- Versterkte plaat van 2,5 mm dik voor een grotere weerstand tegen vervorming,
- Voorgesneden plaathoeken voor meer veiligheid.
Toepassing
Geschikt voor
- Ondersteund element : beton, metselwerk...
- Ondersteunend element : massief hout, gelijmd gelamineerd hout, samengesteld timmerhout...
Wanneer te gebruiken
- Omheiningen,
- Lichte structuren voor tuinen,
- Tijdelijke structuren...
Technische gegevens
Afmetingen
| Referentie | Verbinder afmetingen | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Afmetingen[mm] | Boorgaten | Overig | ||||||||
| A[mm] | B[mm] | C[mm] | D[mm] | E[mm] | Dikte[mm] | t₂[mm] | Bovenkant | Plaatje | Gewicht[kg] | |
| ∅ | Ø13 | |||||||||
| PPJBM70PB | 71 | 150 | 71 | 105 | 170 | 2 | 2.5 | 4 | 2 | 1.1 |
| PPJBM90PB | 91 | 150 | 91 | 105 | 170 | 2 | 2.5 | 4 | 2 | 1.4 |

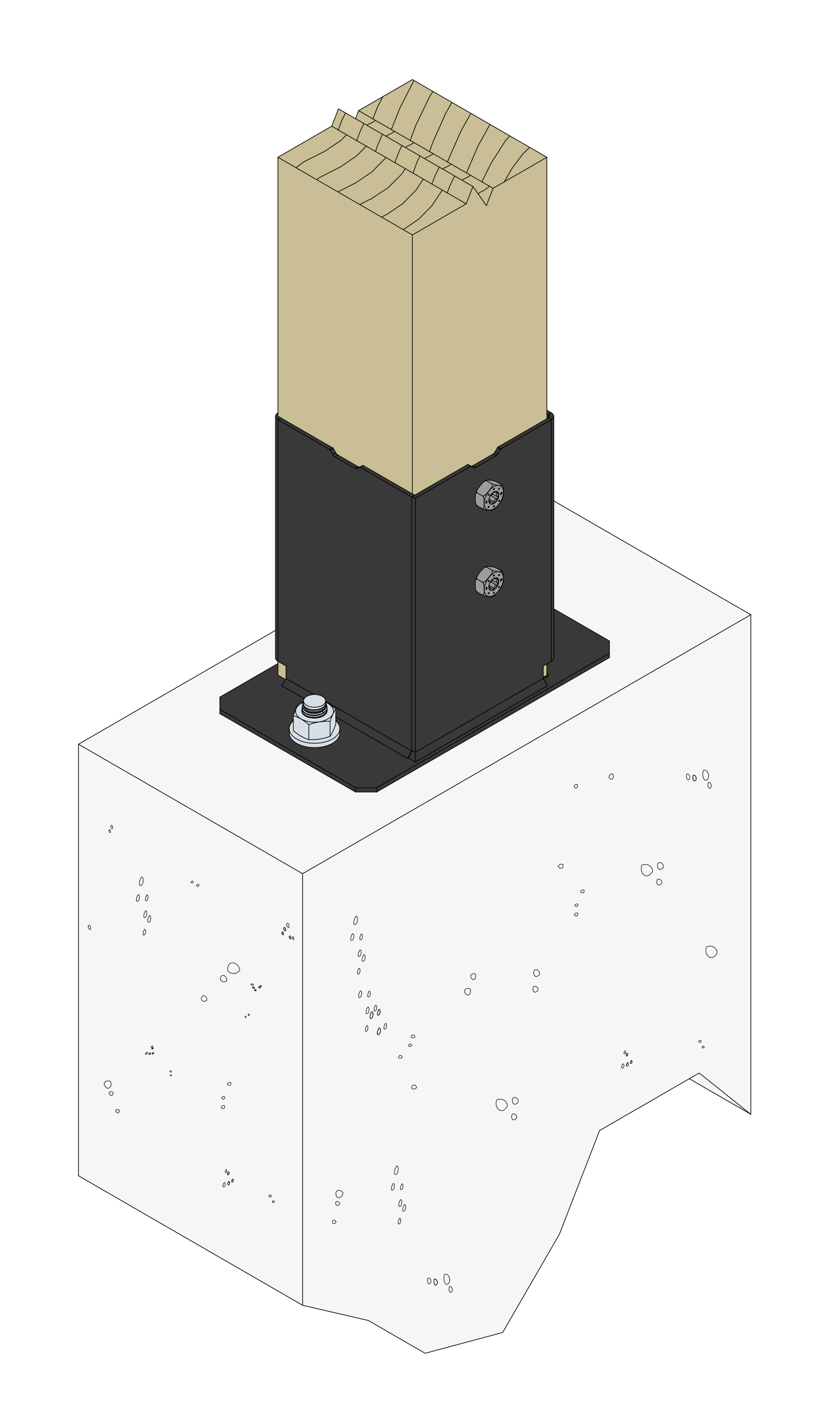

Installatie
Installatie
Bevestiging van
Paal :
- Bouten Ø10 mm
- Lageschroeven Ø10 mm
- SSH Ø10 mm
Plaat :
De verankering moet worden aangepast aan de breedte van de steun. Chemische verankering is te verkiezen op een lage muur.
- Chemische verankering : AT-HP hars + LMAS M10-120/25 draadstang
- Mechanisch anker : BOAX-II M10-92/10 of WA M10-78/5
Waarschuwing
Het tuin gamma is niet geschikt voor structurele toepassingen die aan grote krachten worden blootgesteld (wind, enz...). Constructies moeten ook correct worden ontworpen en geïnstalleerd om bestand te zijn tegen zijdelingse belastingen veroorzaakt door wind (schoor, enz...).
Installatie
Onderste deel :
- Plaats de paalvoet in de structuur,
- Bepaal de positie van de ankers op de steun,
- Boor de steun verticaal tot de juiste diameter en diepte voor de gekozen bevestigingen,
- Bevestig de plaat aan de grond met de gekozen ankers.
Bovenste deel :
- Plaats de paal in de paalvoet,
- Bevestig de paal in de paalvoet.
Minimum edge distance of the anchors
| Referentie | Draagvermogen van de paalvoet | ||
|---|---|---|---|
| Minimum edges distances[mm] | |||
| FM-753 evo M10 | FM-753 Crack M10 | POLY-GP + LMAS M10 | |
| PPJBM70PB | 50 | 50 | 50 |
| PPJBM90PB | 50 | 50 | 50 |
