PPA100PB

Vaste kolomvoet - Zwarte afwerking

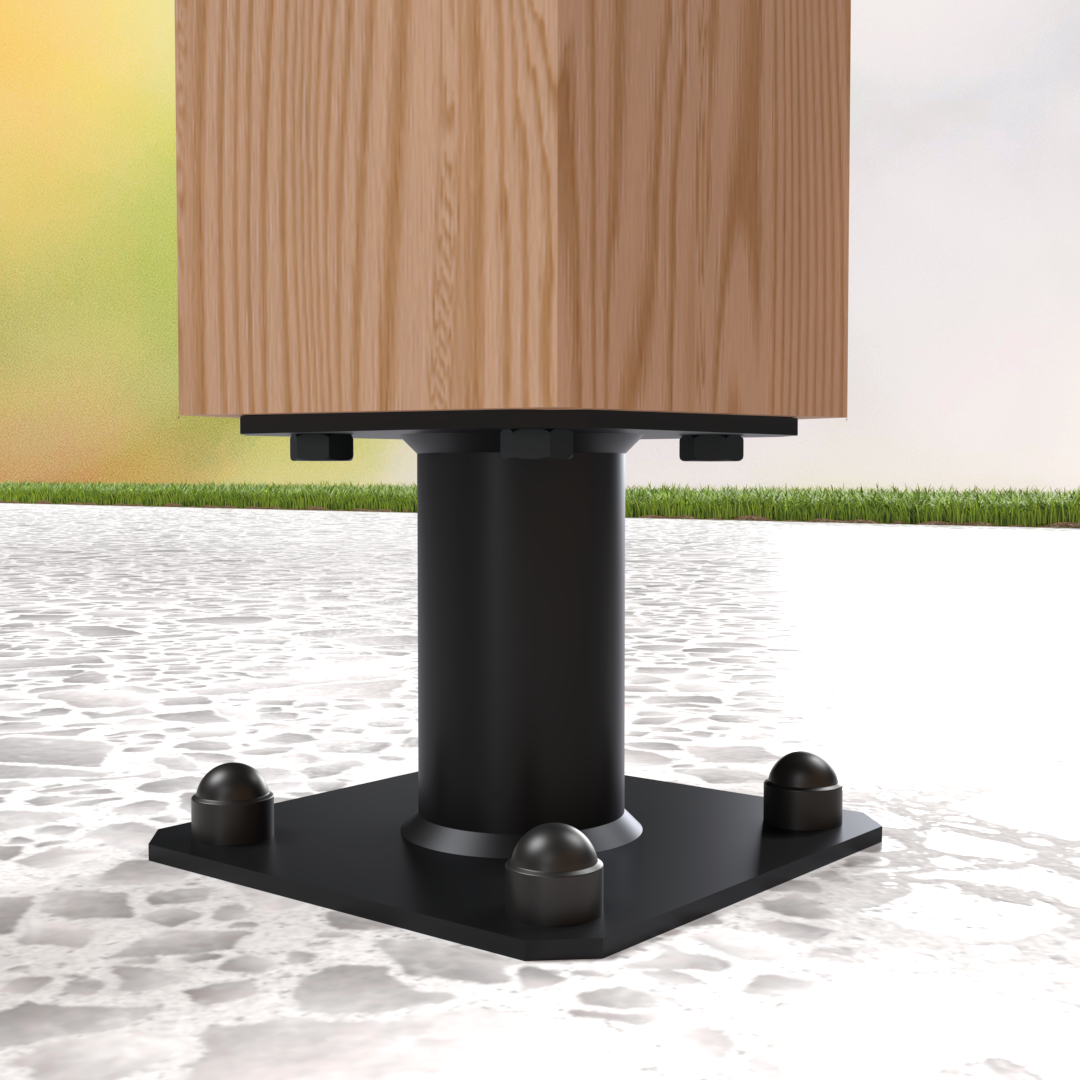

De vaste kolomvoet PPA100PB is veelzijdig en discreet, en wordt veelvuldig gebruikt in constructietoepassingen.

CE-Markering
ETA
Gebruiksklasse 3
Buiten
Zwarte E-Coat

Product Details

Afbeeldingen

Kenmerken

Materiaal

  • Staal S235JR overeenkomstig NF EN 10025,
  • Elektrolytisch verzinkte afwerking overeenkomstig ISO 2081,
  • Afwerking met poedercoating Polyester Architecture RAL9005,
  • Dikte : 4 mm.

Voordelen

  • Zwarte afwerking voor een discrete verbinding in de constructie,
  • Dubbele oppervlaktebehandeling voor een betere corrosieweerstand,
  • Geen machinale bewerking nodig.



Toepassing

Ondergrond

  • Drager : beton, massief hout, gelijmd gelamineerd hout,
  • Gedragen bouwdeel : massief hout, gelijmd gelamineerd hout, composiethout.

Toepassingsgebieden

  • Luifelkolommen,
  • Pergola,
  • Veranda, ...

Technische gegevens

Afmetingen

Afmetingen en karakteristieke waarden

Referentie Afmetingen en karakteristieke waarden [mm] Boorgaten Boorgaten plaatje
A B D E F G t Diameter 12 Diameter 12
PPA100PB10010013013010048.3444

Karasteristieke waarden

Referentie Bevestigingen Karakteristieke waarden - Hout C24 [kN]
Op de kolom Op beton R1.k
Aantal Typ Aantal Typ
PPA100PB4Ø10x804Ø10*78,5 / kmod^0.4

* Zie het assortiment verankeringen Simpson Strong-Tie toe de meest geschikte oplossing te kiezen. De algemene oplossingen van verankeringen. De keuze gebeurt afhankelijk van het type beton, het randafstand en afstand tussen verankeringen.

De Ø10x80-schroeven voor de bevestiging van de paal kunnen LAG Ø10x80-kitbouten of SSH Ø10x80-schroeven zijn (ref 75152).

Vereenvoudigde karakteristieke waarden

Referentie Bevestigingen Vereenvoudigde karakteristieke waarden - Hout C24 [kN]
Op de kolom Op beton R1.k*
Aantal Typ Aantal Typ
PPA100PB4Ø10x804Ø10**85.7

* De gepubliceerde karakteristieke capaciteit is gebaseerd op een belasting op middellange termijn en gebruiksklasse 3 volgens EC5 (EN 1995) (kmod = 0,7). Voor andere belastingsduur en serviceklasse verwijzen wij u naar de ETA voor meer nauwkeurige capaciteiten.

** Zie het assortiment verankeringen Simpson Strong-Tie toe de meest geschikte oplossing te kiezen. De algemene oplossingen van verankeringen. De keuze gebeurt afhankelijk van het type beton, het randafstand en afstand tussen verankeringen.

De Ø10x80-schroeven voor de bevestiging van de paal kunnen LAG Ø10x80-kitbouten of SSH Ø10x80-schroeven zijn (ref 75152).

Installatie

Installatie

Bevestigingen

Op kolom ;:

  • Houtdraadbouten LAG 10x80.
  • Schroef SSH Ø10 x 80 mm

Op beton :

  • Mechanische verankering : doorsteekanker WA M10-78/5,
  • Chemische verankering : hars AT-HP + draadstang LMAS M10-120/25.

Plaatsing

Bovenaan :

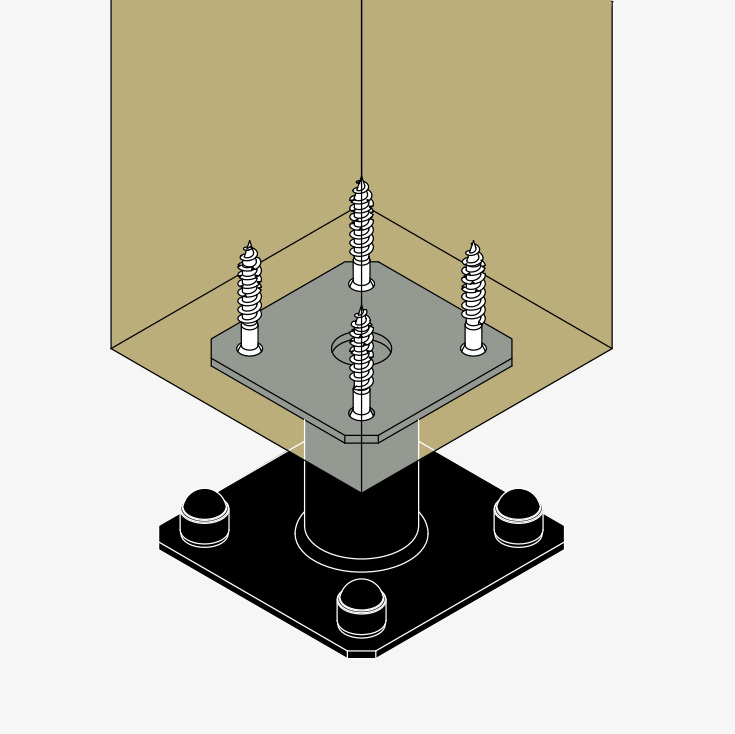

  1. Plaats het bovenste plaatje van de kolomvoet (afmetingen 100 x 100 mm) onder de kolom.
  2. Bevestig dit plaatje aan de kolom met behulp van houtdraadbouten LAG (voorboren noodzakelijk).

Onderaan :

  1. Positioneer de kolom verticaal in de constructie.
  2. Teken de positie van de verankeringen in de grond af op de ondergrond.
  3. Boor verticaal in de ondergrond met een diameter en diepte zoals aanbevolen voor de gekozen bevestigingen.
  4. Bevestig het onderste plaatje in de grond met behulp van passen.

Certificering

Prestatieverklaring: DoP

Europese technische goedkeuring: ETA

Downloads

  • Design Series

    Design Series

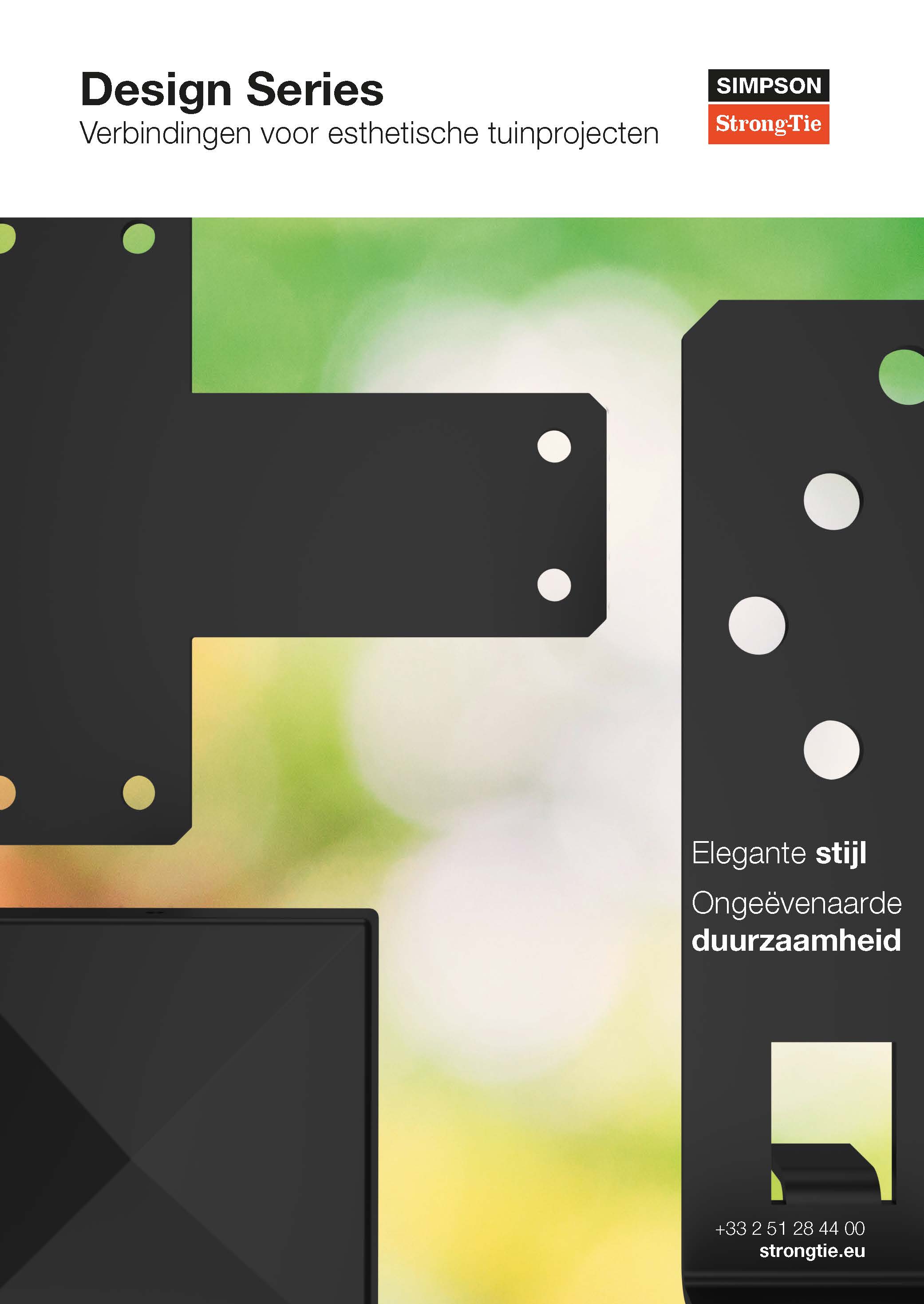

    Met strakke lijnen en een esthetisch mooie zwarte poedercoatingafwerking wordt een perfecte resultaat neergezet voor alle projecten rondom het huis en in de tuin. Met de garantie van een jarenlange bescherming tegen weersinvloeden.
