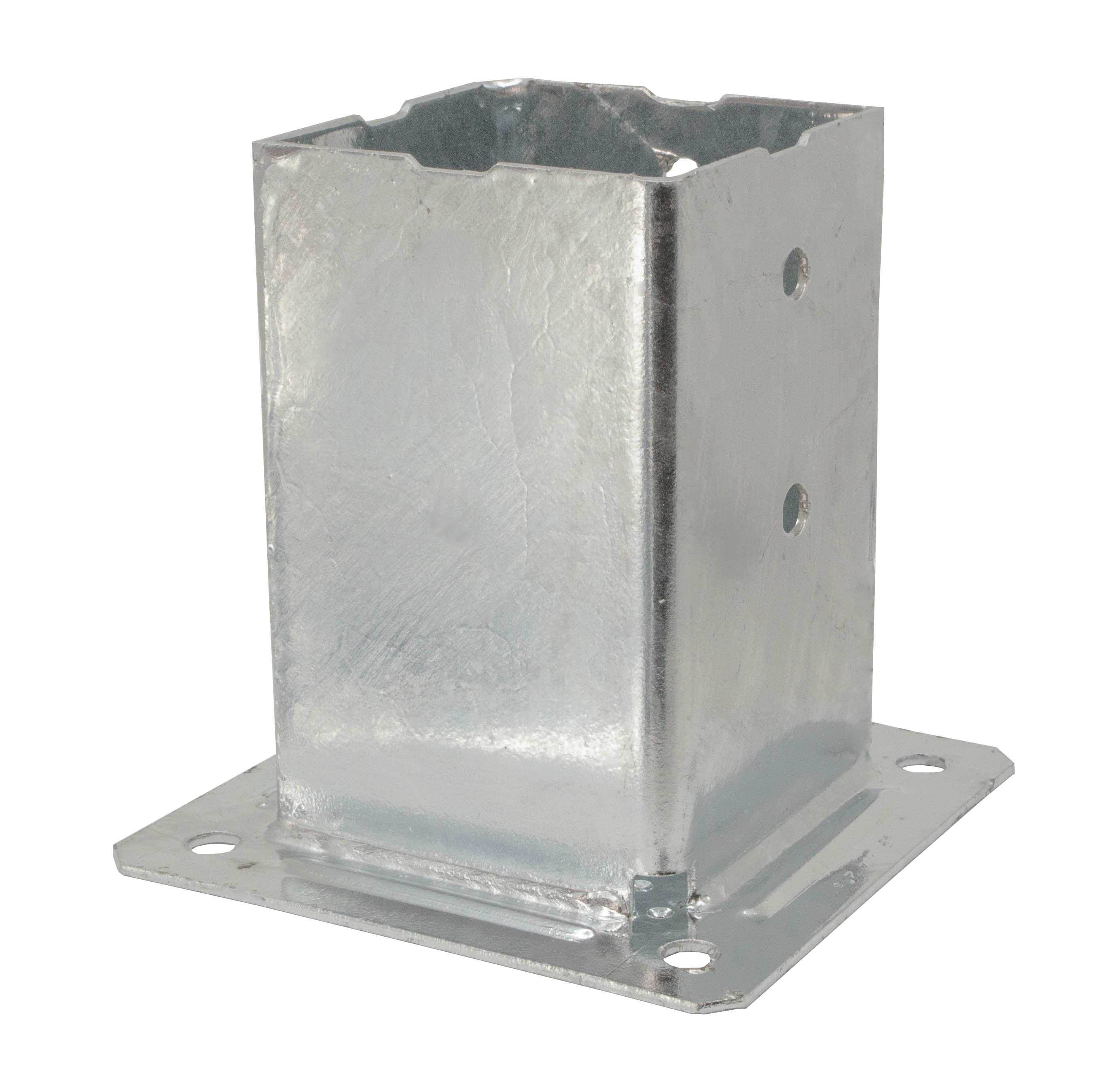

PPJBT
Vierkante kolomvoeten op plaatje
Pergolavoeten PPJBT worden aanbevolen om kleine bouwwerken uit te voeren, zoals tuinafsluitingen. Deze producten zijn eenvoudig demonteerbaar en dus perfect geschikt voor tijdelijke constructies. Model PPJBT moeten vastgebout worden.

Gebruiksklasse 3
EPD

Buiten

Thermisch verzinkt staal
Product Details
Kenmerken
Materiaal
- Staal DD11 overeenkomstig NF EN 10111,
- Thermisch verzinkte afwerking overeenkomstig NF EN ISO 1461,
- Dikte lichaam : van 2 tot 3 mm naargelang van het model,
- Dikte plaatje : van 2,5 tot 3 mm naargelang van het model.
Voordelen
- Verstevigd plaatje met dikte van 2,5 mm maakt model PPJBT beter bestand tegen vervorming,
- Plaatje met afgesneden hoeken voor meer veiligheid.
Toepassing
Ondergrond
- Drager : massief hout, gelijmd gelamineerd hout, composiethout, ...
- Gedragen bouwdeel : massief hout, gelijmd gelamineerd hout, composiethout, ...
Toepassingsgebieden
- Bevestiging van afsluitingen,
- Lichte tuinconstructies,
- Tijdelijke bouwwerken.
Technische gegevens
Afmetingen en karakteristieke waarden
| Referentie | Verbinder afmetingen | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Afmetingen[mm] | Boorgaten | Overig | ||||||||
| A[mm] | B[mm] | C[mm] | D[mm] | E[mm] | Dikte[mm] | t₂[mm] | Bovenkant | Plaatje | Gewicht[kg] | |
| ∅ | Diameter 12 | |||||||||
| PPJBT70 | 71 | 150 | 71 | 150 | 150 | 2 | 2.5 | 4 | 4 | 1.2 |
| PPJBT90 | 91 | 150 | 91 | 150 | 150 | 2 | 2.5 | 4 | 4 | 1.5 |
| PPJBT100 | 102 | 150 | 102 | 200 | 200 | 2.5 | 2.5 | 4 | 4 | 2.4 |
| PPJBT120 | 122 | 150 | 122 | 200 | 200 | 2.5 | 2.5 | 4 | 4 | 2.6 |
| PPJBT140 | 142 | 150 | 142 | 200 | 200 | 2.5 | 2.5 | 4 | 4 | 3 |
| PPJBT160 | 162 | 200 | 162 | 260 | 260 | 2.5 | 2.5 | 4 | 4 | 4 |
| PPJBT200 | 202 | 200 | 202 | 260 | 260 | 2.5 | 2.5 | 4 | 4 | 4.7 |

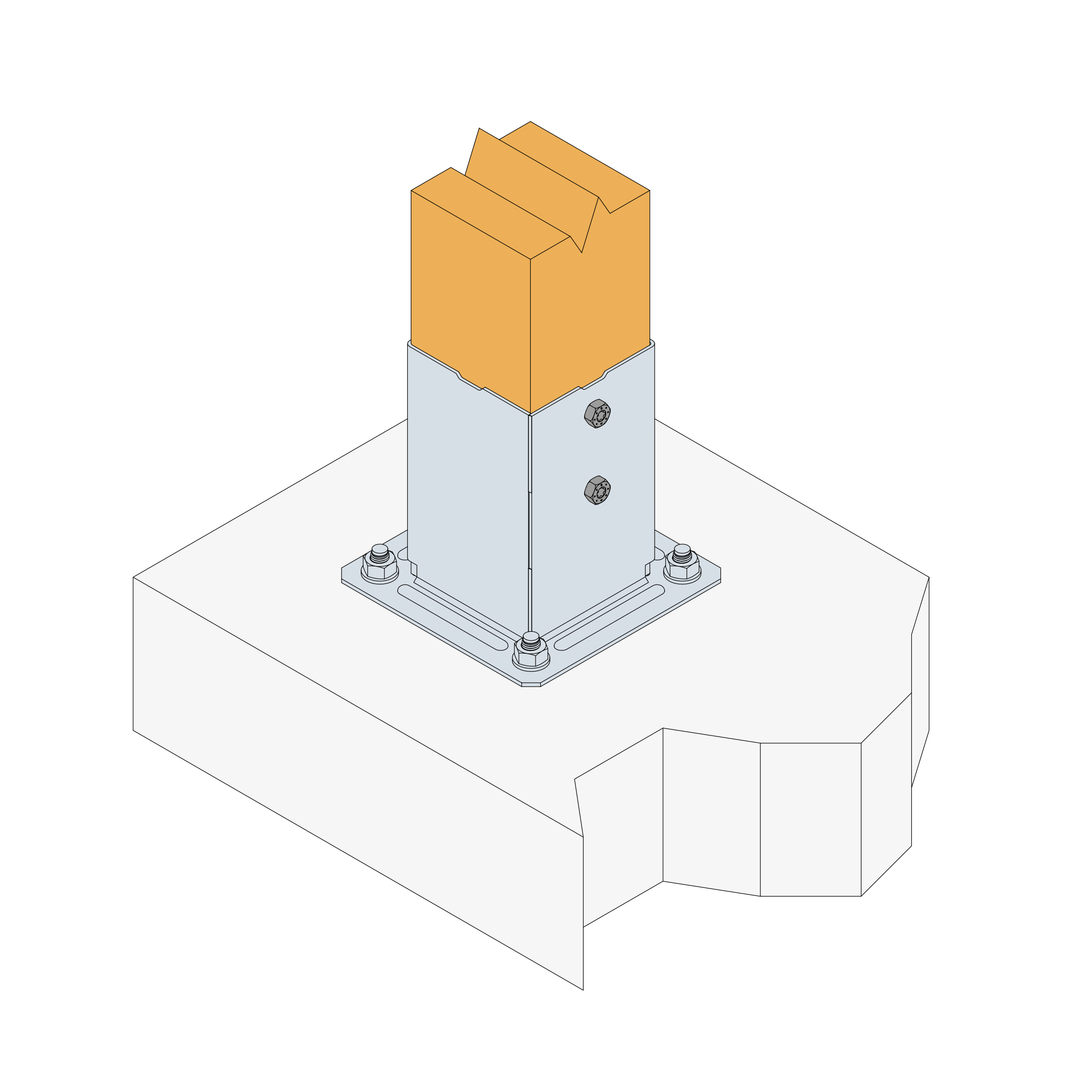

Installatie
Installatie
Bevestigingen
Kolom :
- Bouten,
- Houtdraadbouten Ø 10 mm.
Plaatje :
- Mechanische verankering : doorsteekanker WA M10-78/5 of FM-753 CRACK 3DG M10x90/10
- Chemische verankering : hars AT-HP + draadstang LMAS M10-120/25.
Waarschuwing
Tuinproducten zijn niet geschikt voor draagstructuren waarop grote krachten uitgeoefend worden (windbelasting, ...). De constructies moeten ook juist ontworpen en uitgevoerd worden om zijdelingse windbelastingen op te vangen (kapstijl, ...).
Plaatsing
Onderaan :
- Plaats de kolomvoet in de constructie.
- Identificeer de positie van de verankeringen in de grond op de ondergrond.
- Boor verticaal in de ondergrond met een diameter en diepte zoals aanbevolen voor de gekozen bevestigingen.
- Bevestig het plaatje aan de grond met behulp van de geselecteerde verankeringspluggen.
Bovenaan :
- Plaats de kolom in de kolomvoet.
- Bevestig de kolom in de kolomvoet.
Certificering
Environmental Product Declarations (EPD)
