MTLD

Hijsring

De MTLD hijsring is een snelle en eenvoudige manier om uw houten panelen en balken te hanteren. Hij kan snel worden bevestigd en losgemaakt met een eenvoudige schroef die in het houten element wordt bevestigd, waardoor u tijd bespaart op de bouwwerf.

Technisch gegevensblad
CE-Markering
Elektrolytisch verzinkt staal 12µm

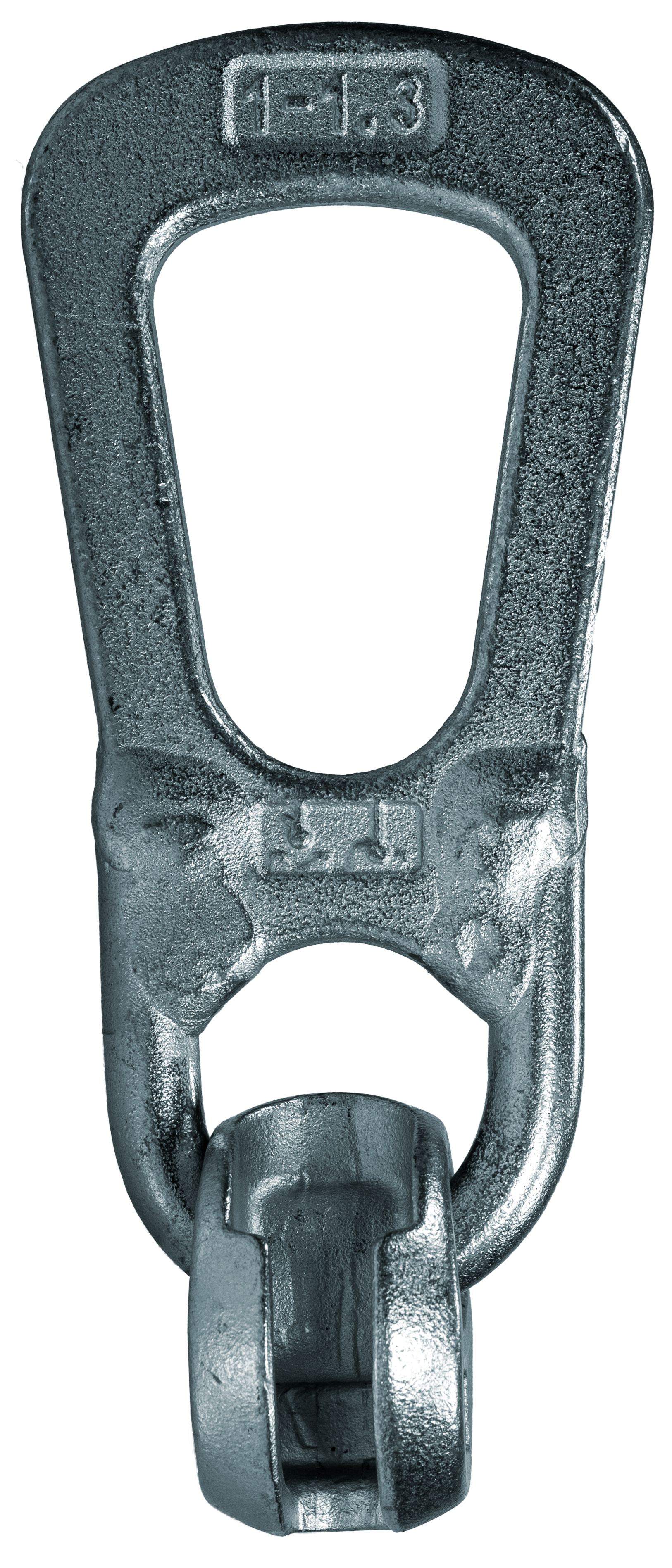

C_MTLD_ProdPho_Pho_Prod_LightLiftingDevice-MassTimber_C0

Product Details

Afbeeldingen

C_MTLD_InstPho_RI_Instld_LightLiftingDevice-MassTimber-CLTPanelRigging-Detail_C0

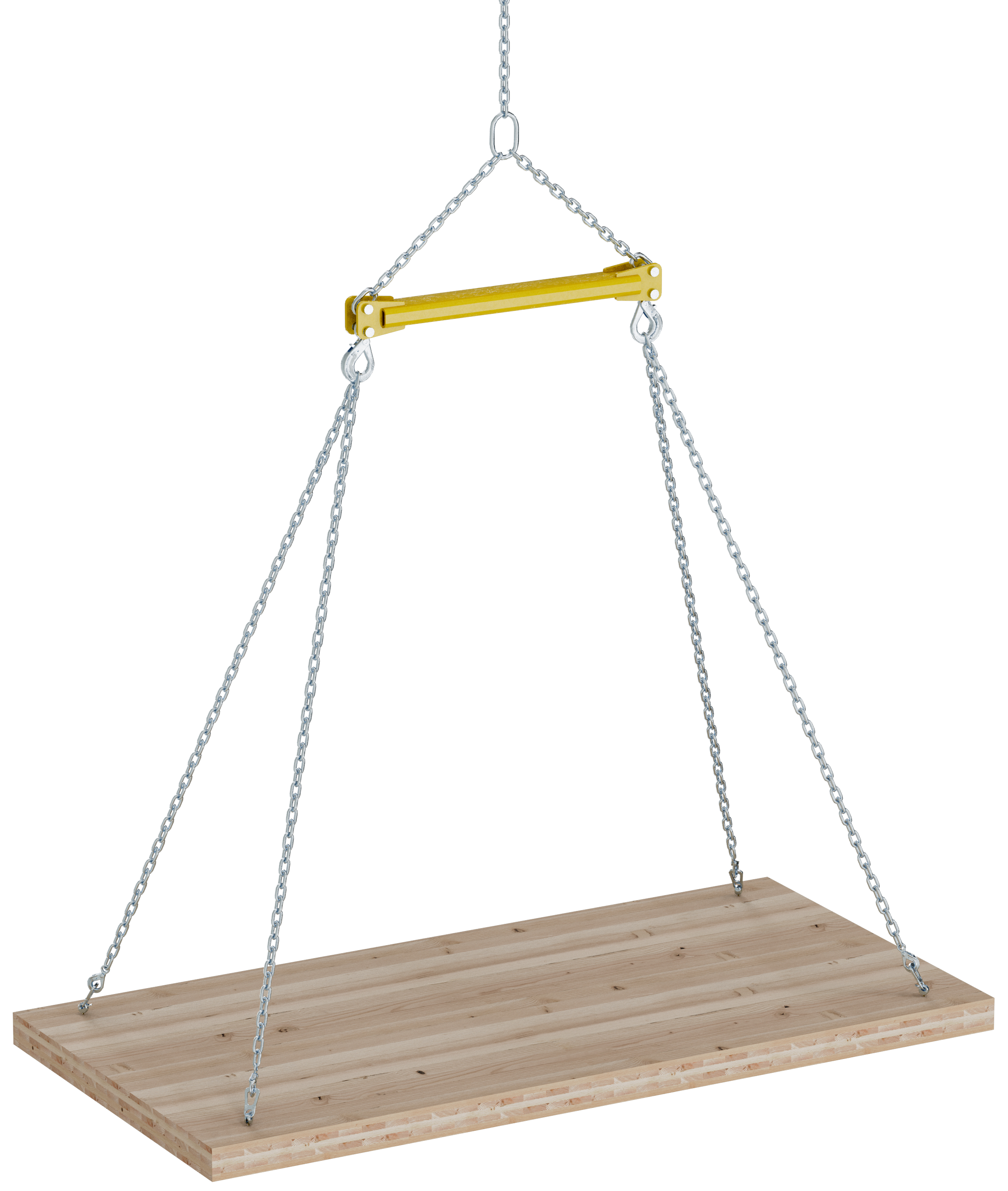

C_MTLD_InstPho_RI_Instld_LightLiftingDevice-MassTimber-CLTPanelRigging_C0

Kenmerken

Materiaal

Elektrolytisch verzinkt staal

Toepassing

Voordelen

  • Snel te implementeren
  • Bevestiging met één enkele schroef
  • Belastingsterkte afhankelijk van de gekozen schroef
  • Installatie met of zonder bewerking
  • Machinerichtlijn 2006/42/EG

Plaatsing

  • Informatie over de installatie, inspectie en dimensionering van MTLD hijsringen is te vinden in de technische handleiding TEB-C-LIFTING-EU.
  • Gebruik de MTLD hijsring pas nadat u de instructies en waarschuwingen in de documenten TEB-C-LIFTING-EU en MANUAL-EU-MTLD hebt gelezen.
  • De keuze van de schroef (SSH of ESCRFTC Ø12 mm) moet worden gemaakt door een gekwalificeerd persoon die rekening heeft gehouden met alle hijsparameters. De schroeven mogen niet worden geïnstalleerd met behulp van een slagschroevendraaier.

Technische gegevens

Afmetingen

C_MTLD_ProdIll_Ill_Prod_FR_CY

Afmetingen en karakteristieke waarden

Referentie Afmetingen en karakteristieke waarden [mm] Gewicht [kg]
A B C Inhoud verpakking
MTLD-R2E78158532 lifting devices, 1 gauge0.93

Product allowable capacities - Installation without milled pocket

Referentie Lifting capacity - Perpendicular screw - 1 screw
Allowable tension load [F] [kg]
θ = 90° θ = 60°
SSH12.0X100 SSH12.0X160 ESCRFTC12,0X260 SSH12.0X100 SSH12.0X160 ESCRFTC12,0X260
MTLD-R2E2825611126244486975

Other lengths are possible, the screw's capacity must be checked by a professional designer.

Product allowable capacities - Installation with milled pocket

Referentie Lifting capacity - Perpendicular screw with milled pocket - 1 screw
Allowable tension load [F] [kg]
60° ≤ θ ≤ 90°
SSH12X100 SSH12.0X160 ESCRFTC12,0X260
MTLD-R2E2825611126

Other lengths are possible, the screw's capacity must be checked by a professional designer.

Installatie

Technical Notes

Autres

guide-eu-mtld-1.pdf (2.34 MB)
manual-eu-mtld-24.pdf (2.14 MB)
teb-c-lifting-eu.pdf (983.34 KB)
