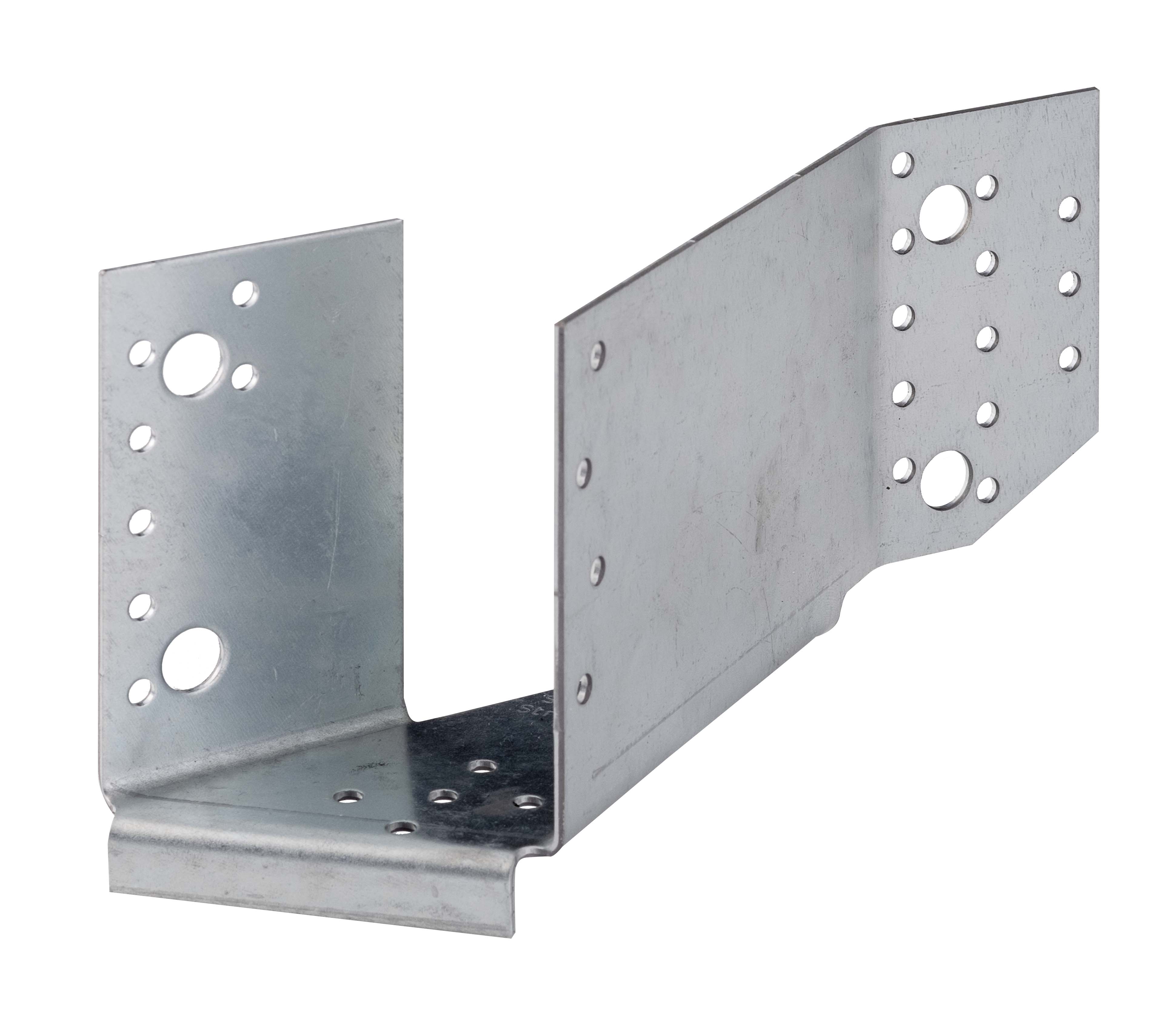

S1530 & S1030

Balkdrager met verstelbare hoek van 10° tot 30° en 15° tot 30°

De balkdrager met verstelbare hoek voor houten kapspanten is speciaal ontworpen voor verbindingen tussen 10° en 30° of 15° en 30°. Hij is beschikbaar voor kapspanten (38 mm) en dubbele kapspanten (80 mm).

Technisch gegevensblad

CE-Markering

ETA

Gebruiksklasse 2

Binner

Gegalvaniseerd staal Z275

EPD

Product Details

Afbeeldingen

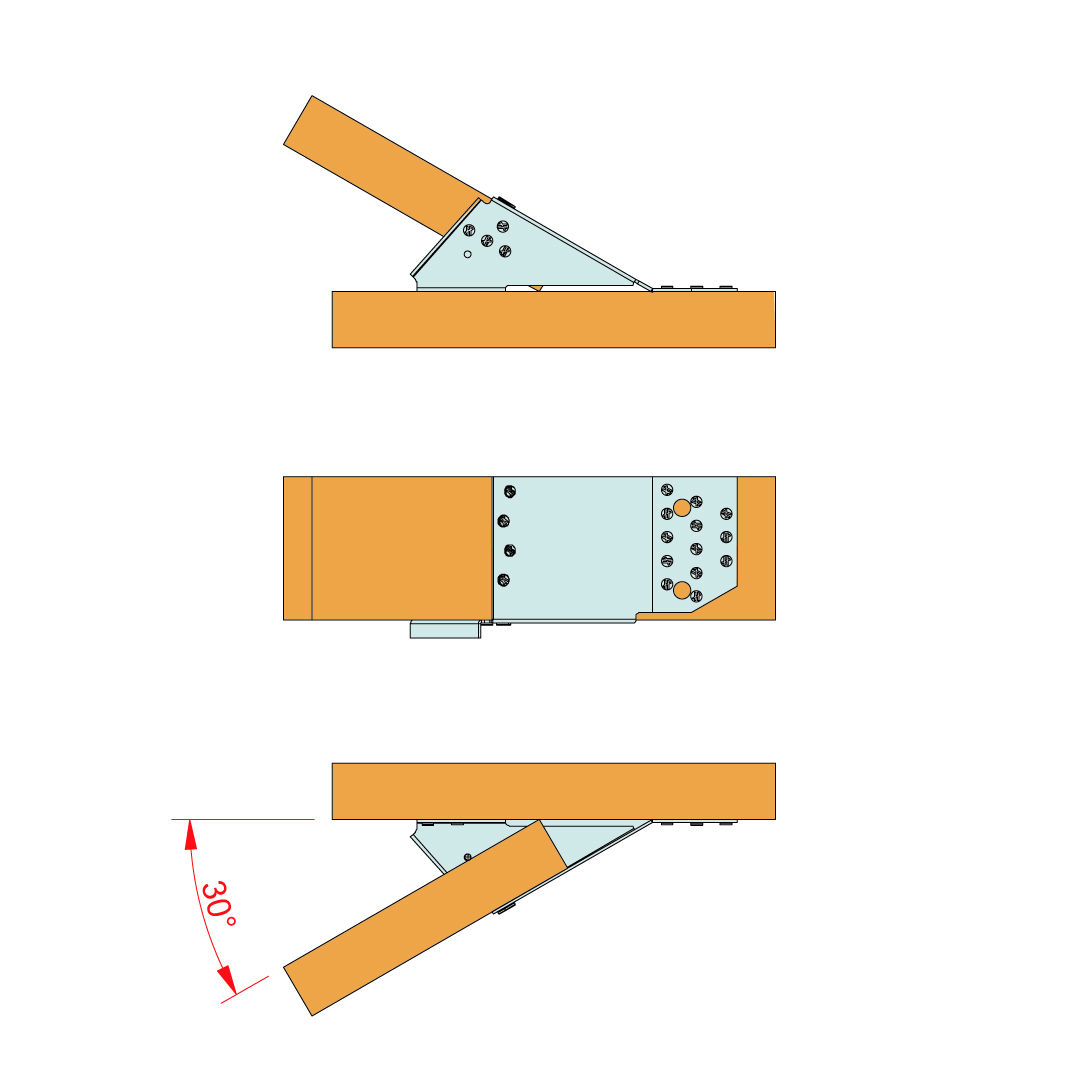

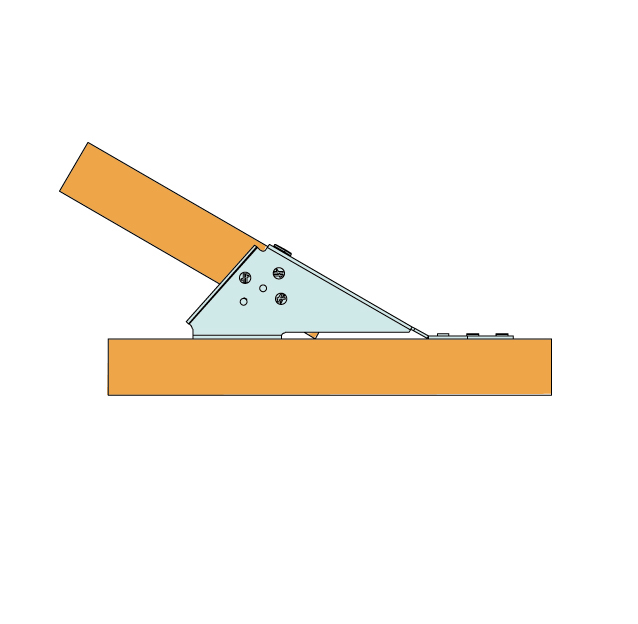

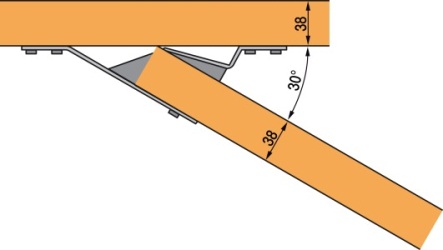

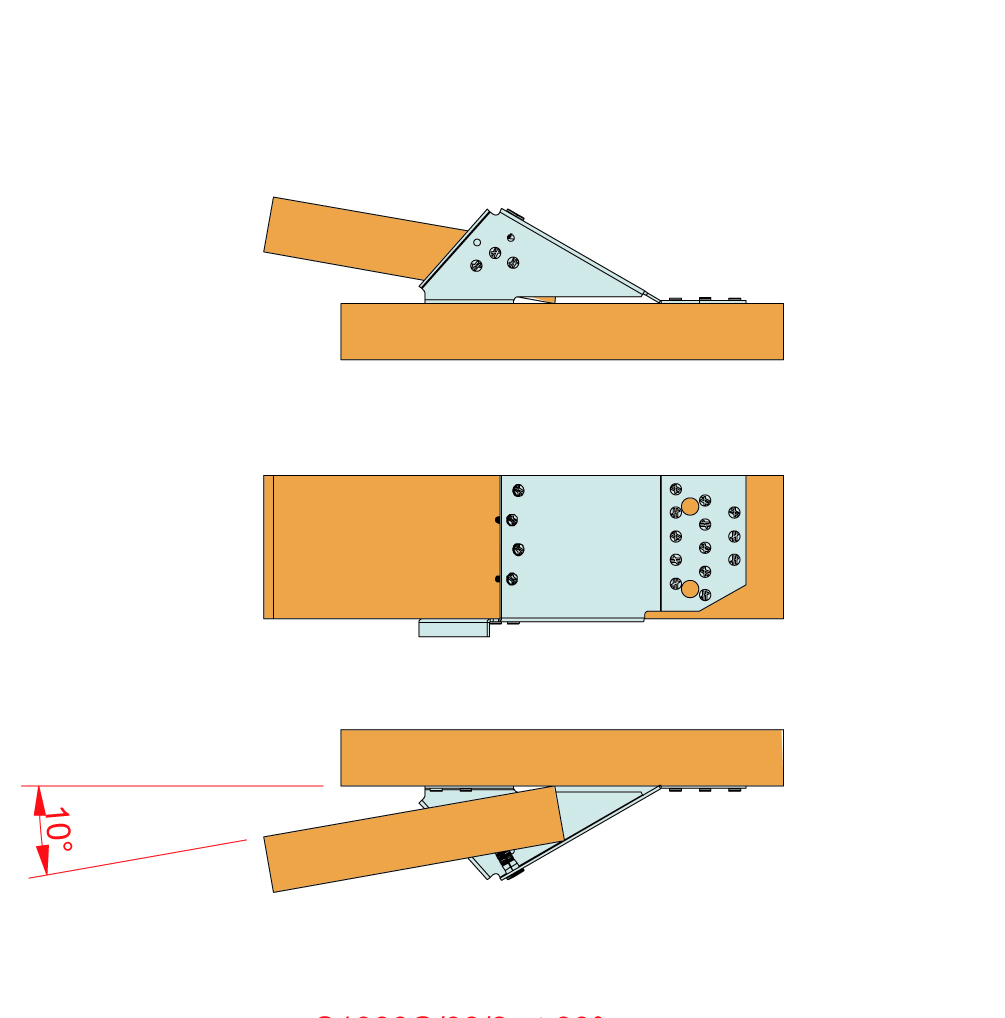

Verbinding van kapspanten onder een hoek van 30°

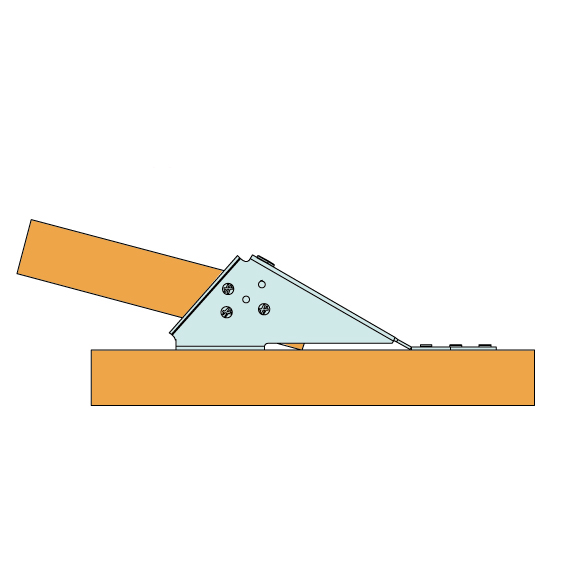

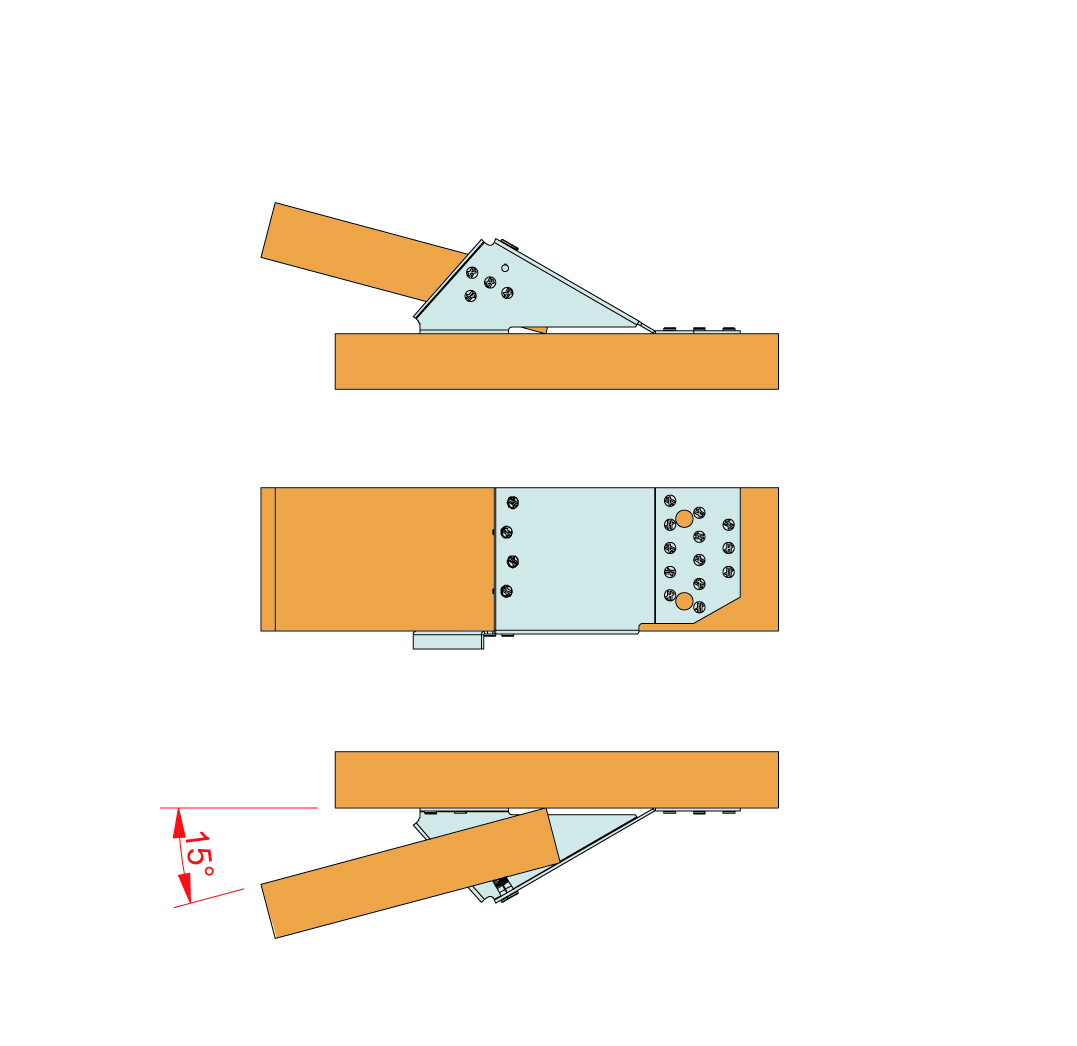

Verbinding van kapspanten onder een hoek van 15°

Kenmerken

Materiaal

Verzinkt staal S250GD + Z275 overeenkomstig NF EN 10346,
Dikte : van 1,5 mm tot 2 mm naargelang van het model.

Voordelen

Bijzonder flexibel in gebruik, tussen 10° en 30° voor de S1030 en tussen 15° en 30° voor de S1530.

Toepassing

Ondergrond

Drager: hout, beton, staal,
Gedragen bouwdeel: massief hout, gelijmd gelamineerd hout, composiethout.

Toepassingsgebieden

Gordingen,
halve spanten,
Hoekkepers,
Gordingen.

Discontinued Products

Variant Status Details

There are variants of this product family which have been discontinued and are out of production.

phased out (has Variants which were phased out)

Technische gegevens

Afmetingen

Afmetingen en karakteristieke waarden

Referentie	Afmetingen en karakteristieke waarden [mm]						Drager Boorgaten		Gedragen boorgaten	Gewicht [kg]
Referentie	A	B	C	D	F	t	Ø5	Ø11	Ø5	Gewicht [kg]
S1030D/38/2	77.5	97	-	217	124.5	2	20	4	9	0.4
S1030G/38/2	77.5	97	-	217	124.5	2	20	4	9	0.4
S1530D/80/2	95	125	154	310	200	2	18	4	8	0.8
S1530G/80/2	95	125	154	310	200	2	18	4	8	0.8

Karakteristieke waarden - Hout op beton - Volledige vernageling

Referentie	Afmetingen gedragen bouwdeel [mm]
	Breedte		Hoogte
	Min.	Max.	Min.	Max.
S1030D/38/2	36	40	97	-
S1030G/38/2	36	40	97	-
S1530D/80/2	76	80	140	-
S1530G/80/2	76	80	140	-

* 7 CNA4.0x35 for angle between 10 and 14°, 8 CNA4.0x35 for any angle between 15 and 30°

Installatie

Bevestigingen

Drager:

Nagels CNA Ø4.0 x 35 mm,
Schroeven CSA Ø5.0x35 mm.

Gedragen bouwdeel:

Op hout :

Nagels CNA Ø 4,0 x 35 mm,
Schroeven CSA Ø5.0x35 mm,
SSH Ø 12.0 x 60 - 80 mm.

Betonnen ondergrond :

Mechanische verankering : doorsteekanker FM 753 EVO M10x78/5,
Chemische verankering : hars AT-HP + draadstang LMAS M10-120/25.

Hol metselwerk :

Chemische verankering : hars AT-HP of POLY-GP + LMAS M10-120/25 + zeefhuls SH M16-130.

Op staal :

Bouten Ø 10.

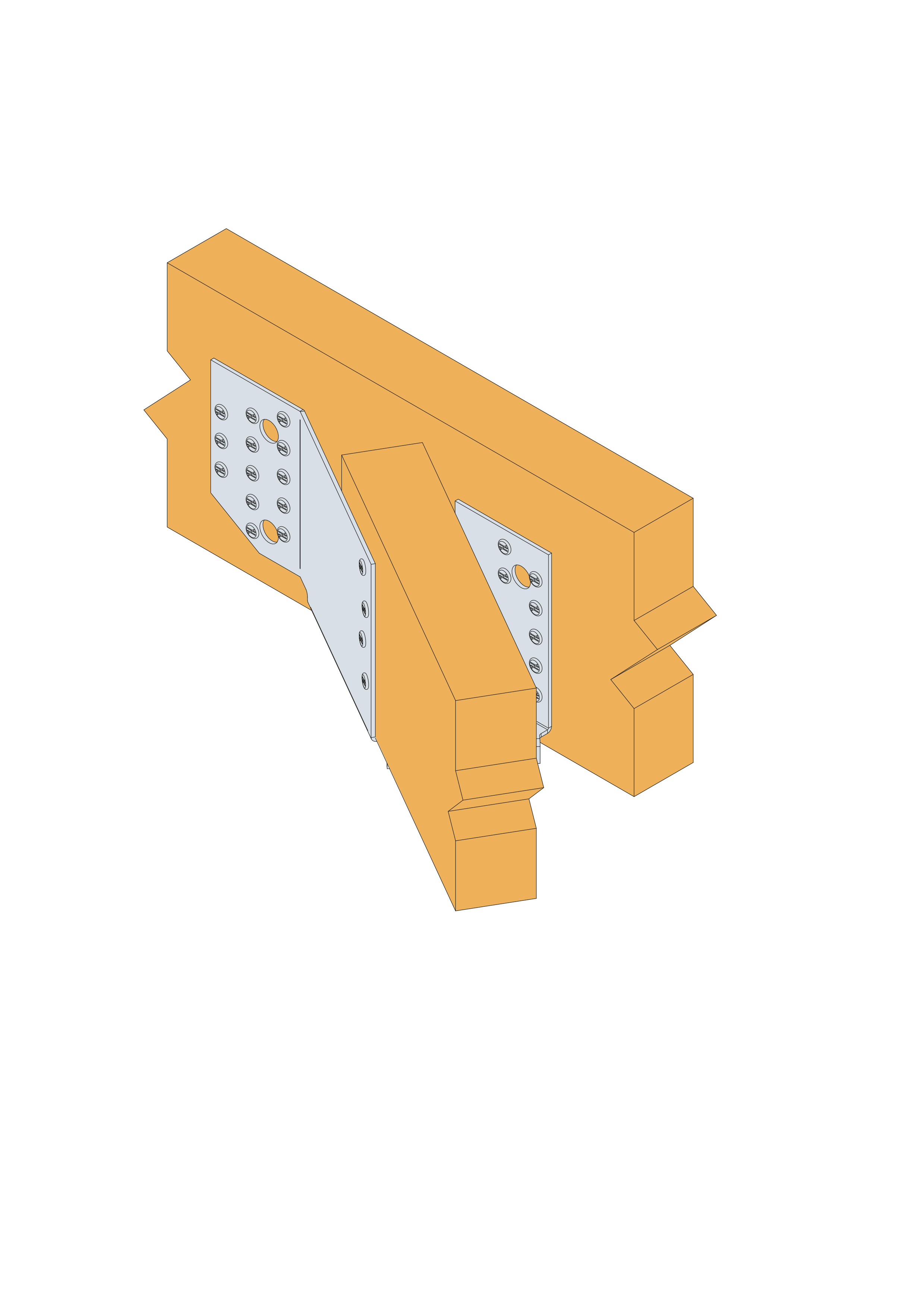

Plaatsing

Op hout :

Teken de plaats van de gedragen balk af op de drager.
Presenteer de balkdrager en bevestig de flenzen voorlopig aan weerszijden.
Verstel de balkdrager volgens de aftekeningen, De balkdrager moet bovenaan iets meer open staan dan onderaan om het plaatsen van de gedragen balk te vergemakkelijken.
Voltooi de bevestiging op elke flens.
Presenteer de gedragen balk in de balkdrager.
Bevestig de gedragen balk op de balkdrager.
Op hout zijn er twee soorten vernageling: volledig of gedeeltelijk.

Op beton :

Methode 1 : Teken de plaats van de boorgaten af aan de hand van de tabel met de posities van de beschikbare boorgaten op de technische fiche.
Methode 2 : Teken de plaats van de balk af op de ondergrond, presenteer de balkdrager en duid de middelpunten van de boorgaten aan.
Boor in de ondergrond met een passende boor.
Presenteer de balkdrager en bevestig hem op de ondergrond met doorsteekankers.
Presenteer de gedragen balk in de balkdrager.
Bevestig de gedragen balk op de balkdrager.
