APB7090

Ninikolomvoeten

Deze compacte kolomvoeten zijn in het bijzonder geschikt om verwarmde vloeren of borstweringen te bevestigen.

Technisch gegevensblad

CE-Markering

ETA

Gebruiksklasse 2

Elektrolytisch verzinkt staal 12µm

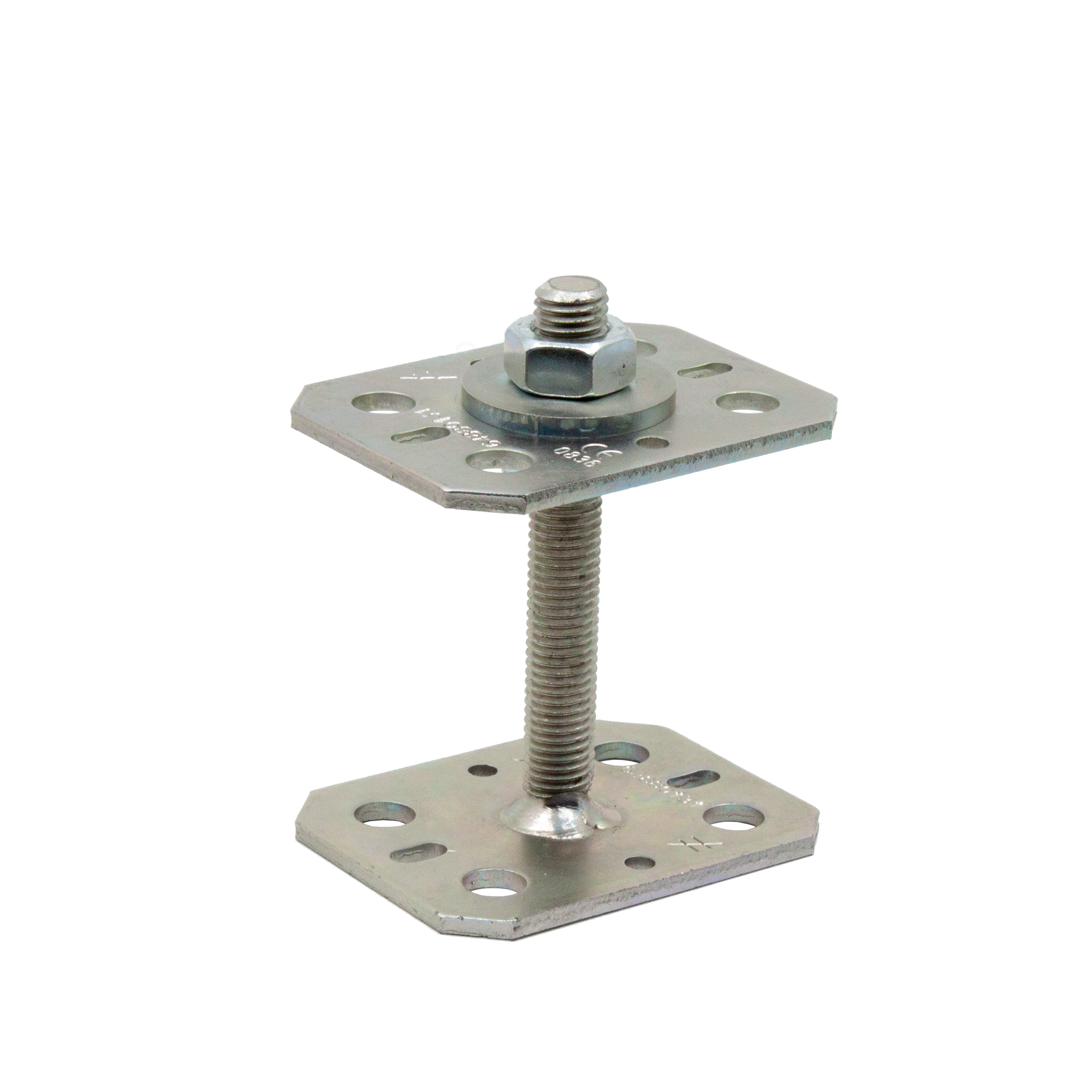

C_APB7090_ProdPho_Prod_Pho_APB_EU_FR_C0_Step2

Product Details

Afbeeldingen

Kenmerken

Materiaal

Staal S235JR overeenkomstig NF EN 10025,
Gebichromateerde afwerking overeenkomstig NF EN ISO 2081,
Dikte : 4 mm.

Voordelen

Geschikt voor een geringe grondspeling met toch de gewenste hoogte.

Toepassing

Ondergrond

Drager : hout, beton, staal,
Gedragen bouwdeel : massief hout, composiethout, gelijmd gelamineerd hout.

Toepassingsgebieden

Bevestiging van borstweringen,
Bevestiging van binnenhekwerk,
Bevestiging van verwarmde vloeren.

Technische gegevens

Afmetingen

Afmetingen en karakteristieke waarden

Referentie	Afmetingen en karakteristieke waarden [mm]							Boorgaten		Boorgaten plaatje
Referentie	A	B	D	E	F	G	t	Ø11	Ø6	Ø11	Ø6
APB7090/100	90	70	90	70	110	14	4	4	4	4	4

Karakteristieke waarden - Hout op Beton

Referentie	Bevestigingen				Karakteristieke waarden - Hout C24 [kN]
	Op de kolom		Op beton		R_1,k*
	Aantal	Typ	Aantal	Typ	Parallel aan het houtveze	Loodrecht op de houtveze
APB7090/100	4	Ø10	4	Ø10**	25.6	20.3

*De karakteristieke waarden in de bovenstaande tabel zijn vereenvoudigde waarden gebaseerd op een aanname van de belastingduur en de gebruiksklasse (middellange belasting en gebruiksklasse 2, kmod = 0,8 volgens EC5 (EN1995)). Raadpleeg ETE-07/0285 voor andere laadtijden en serviceklassen.

** Raadpleeg het Simpson Strong-Tie ankerassortiment om het juiste anker te selecteren. Standaardoplossingen moeten worden gekozen op basis van de ondergrond (beton, metselwerk, enz.), de hart-op-hartafstand en de randafstanden.

Installatie

Bevestigingen

Op hout :

Bouten,
Houtdraadbouten LAG 8 x 50,
SSH Ø8x40.

Op beton :

Mechanische verankering : doorsteekanker WA M12-104/5 of alternatief FM-753 CRACK 3DG M12x110/10 (Coating geschikt voor buitengebruik),
Chemische verankering : hars AT-HP + draadstang LMAS M12-150/35.

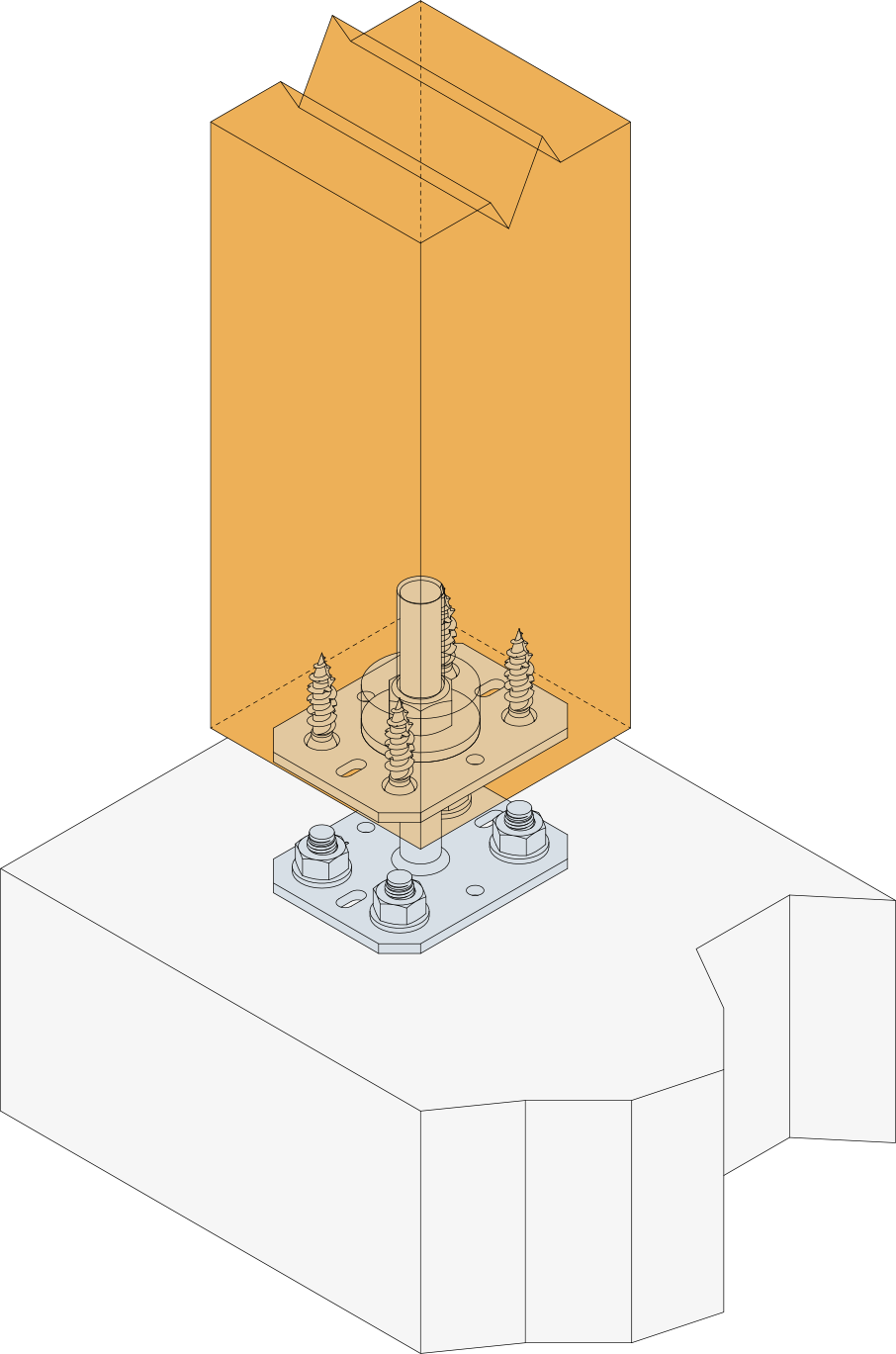

Plaatsing

Bovenaan :

Plaats het bovenste plaatje van de kolomvoet onder de kolom.
Bevestig dit plaatje aan de kolom met behulp van houtdraadbouten LAG of SSH Ø8x40 (voorboren noodzakelijk).

Onderaan :

Positioneer de kolom verticaal in de constructie.
Identificeer de positie van de verankeringen in de grond op de ondergrond.
Boor verticaal door de ondergrond met een diameter en diepte zoals aanbevolen voor de gekozen bevestigingen.
Bevestig het onderste plaatje aan de grond met behulp van geselecteerde verankeringspluggen.

LET OP ! : Voor het installeren van deze kolomvoet bedraagt de maximaal aanbevolen houtdoorsnede 150x150 mm.
