Te verankeren U-kolomvoeten

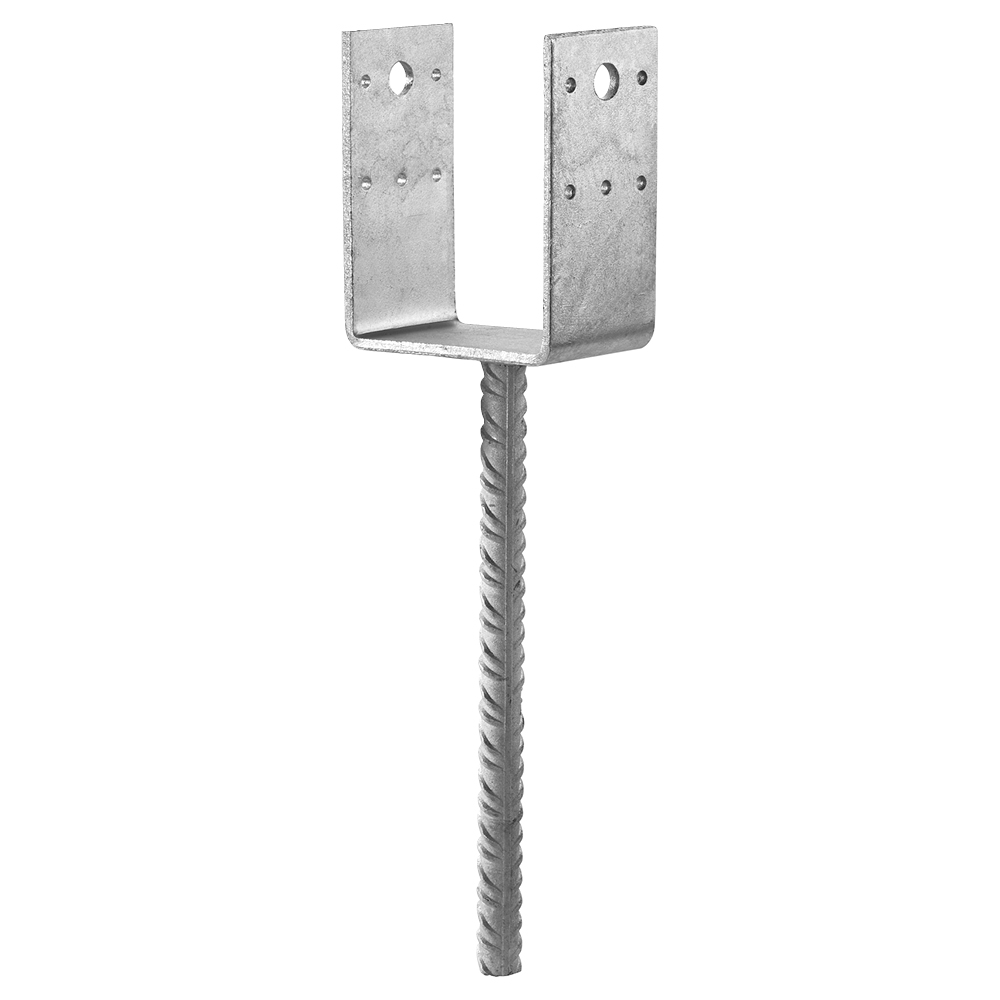

De modellen PPD werden ontwikkeld voor meer montagegemak. Voor plaatsing in beton moeten uitsparingen gemaakt worden. Wel kan de hoogte versteld worden alvorens het beton te gieten.

Technisch gegevensblad

CE-Markering

ETA

EPD

Gebruiksklasse 3

Buiten

Thermisch verzinkt staal

Product Details

Afbeeldingen

Kenmerken

Materiaal

Staal S235JR, thermisch verzinkt overeenkomstig NF EN 10025 en NF EN ISO 1461,
Dikte : 5 mm.

Voordelen

Belastingsterkte tegen opwaartse drukkracht,
Instelbare hoogte dankzij te verankeren stang,
Discreter.

Toepassing

Ondergrond

Drager : beton,
Gedragen bouwdeel : massief hout, gelijmd gelamineerd hout, composiethout.

Toepassingsgebieden

Luifel, pergola,
Veranda,
Terraskolommen,
Borstweringen.

Technische gegevens

Afmetingen en karakteristieke waarden

Afmetingen

Referentie	Verbinder afmetingen
	Other		Afmetingen en karakteristieke waarden[mm]						Boorgaten
	Qty per box	Gewicht[kg]	W1[mm]	B[mm]	C[mm]	H[mm]	Ø tube[mm]	Dikte[mm]	bolvormig
	Qty per box	Gewicht[kg]	W1[mm]	B[mm]	C[mm]	H[mm]	Ø tube[mm]	Dikte[mm]	Schroeven of nagels[mm]	Aantal
PPD70/70G	10	1.3	70	70	126.5	250	16	5	10	2
PPD80/70G	15	1.3	80	70	121.5	250	16	5	10	2
PPD90/70G	10	1.9	90	70	126.5	250	16	5	10	2
PPD100/70G	10	1.4	100	70	121.5	250	16	5	10	2
PPD120/90G-FR	10	1.9	120	90	121.5	250	20	5	12	4
PPD140/90G-R	10	2	140	90	121.5	250	20	5	12	4

Karasteristieke waarden

Afmetingen

Referentie	Post base capacity
	Karakteristieke waarden - Hout op beton
	Bevestigingen		Karakteristieke waarden - Hout C24[kN]

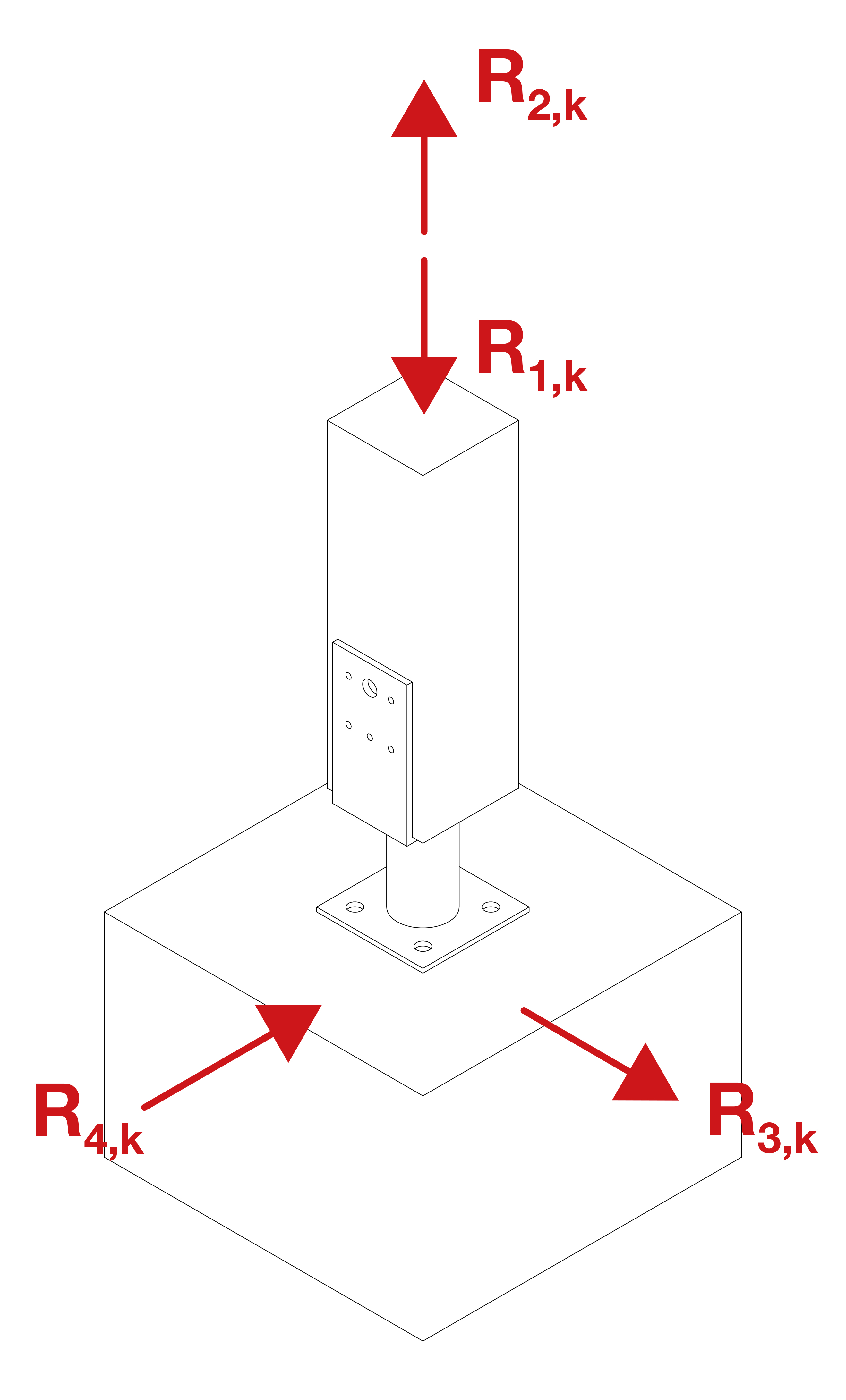

	Op de kolom		R₂.ₖ	R₃.ₖ	R₄.ₖ	R₁,ₖ
	Aantal	Typ				Concrete strength class
	Aantal	Typ				C12/15	C20/25
PPD70/70G	10	CNA Ø4,0x40	min (18.4 ; 13.5/kmod)	3.6/kmod	min (10.9 ; 5.8/kmod)	28.0/kmod	min (63.5 ; 40.9/kmod)
PPD80/70G	10	CNA Ø4,0x40	min (18.4 ; 11.4/kmod)	3.7/kmod	min (10.9 ; 5.8/kmod)	28.0/kmod	min (81.9 ; 40.9/kmod)
PPD90/70G	10	CNA Ø4,0x40	min (18.4 ; 10.4/kmod)	5.5/kmod	min (14.6 ; 10.8/kmod)	36.9/kmod	min (94.8 ; 54.5/kmod)
PPD100/70G	10	CNA Ø4,0x40	8.7/kmod	3.7/kmod	5.8/kmod	28.0/kmod	40.9/kmod
PPD120/90G-FR	12	CNA Ø4,0x40	9.4/kmod	7.2/kmod	11.4/kmod	36.9/kmod	54.5/kmod
PPD140/90G-R	12	CNA Ø4,0x40	7.8/kmod	7.2/kmod	11.4/kmod	36.9/kmod	min (102.2 ; 54.5/kmod)

Gecombineerde lasten:

$\left(\frac{F_{1,d}} {R_{1,d}}\right)+\left(\frac{H_{i,d}} {R_{H,i,d}}\right)\le1$ or

$\left(\frac{F_{2,d}} {R_{2,d}}\right)^2+\left(\frac{H_{i,d}} {R_{H,i,d}}\right)^2\le1$

Vereenvoudigde karakteristieke waarden

Afmetingen

Referentie	Post base capacity
	Vereenvoudigde karakteristieke waarden - Hout op beton
	Bevestigingen		Vereenvoudigde karakteristieke waarden - Hout C24[kN]
	Op de kolom		R₂.ₖ*	R₃.ₖ*	R₄.ₖ*	R₁.ₖ*
	Aantal	Typ				Concrete strength class
	Aantal	Typ				C20/25
PPD70/70G	10.0	CNA Ø4,0x40	18.4	5.5	8.9	62.9
PPD80/70G	10.0	CNA Ø4,0x40	17.5	5.7	8.9	62.9
PPD90/70G	10.0	CNA Ø4,0x40	16	8.4	14.6	83.8
PPD100/70G	10.0	CNA Ø4,0x40	12.4	5.6	8.9	62.9
PPD120/90G-FR	12.0	CNA Ø4,0x40	14.4	11.0	17.5	83.8
PPD140/90G-R	12.0	CNA Ø4,0x40	12	11.0	17.5	83.6

* The published characteristic capacity is based on medium term load duration and service class 3 according to EC5 (EN 1995) (k_mod = 0.7). For other load duration and service class, please refer to the ETA to get more accurate capacities

Installatie

Bevestigingen

Op hout :

Ringnagels CNA 4,0,
Bouten Ø 12,
Houtdraadbouten Ø 12 mm,
Schroeven CSA5.0, CSA-Z 5.0, SSH Ø12.

Op beton :

Chemische verankering met hars AT-HP.

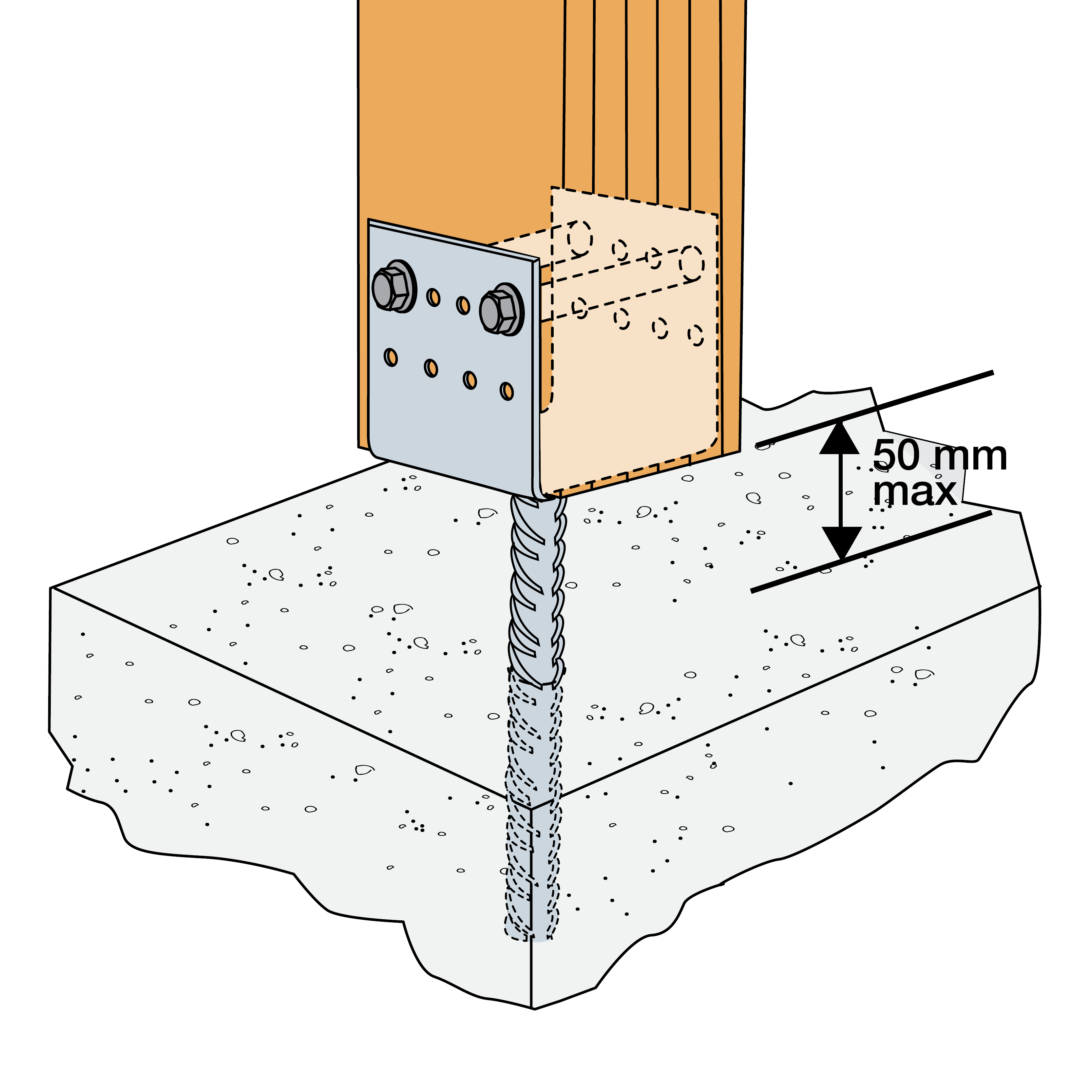

De maximumafstand tussen plaatje en beton bedraagt 50 mm.

Plaatsing

Bovenaan :

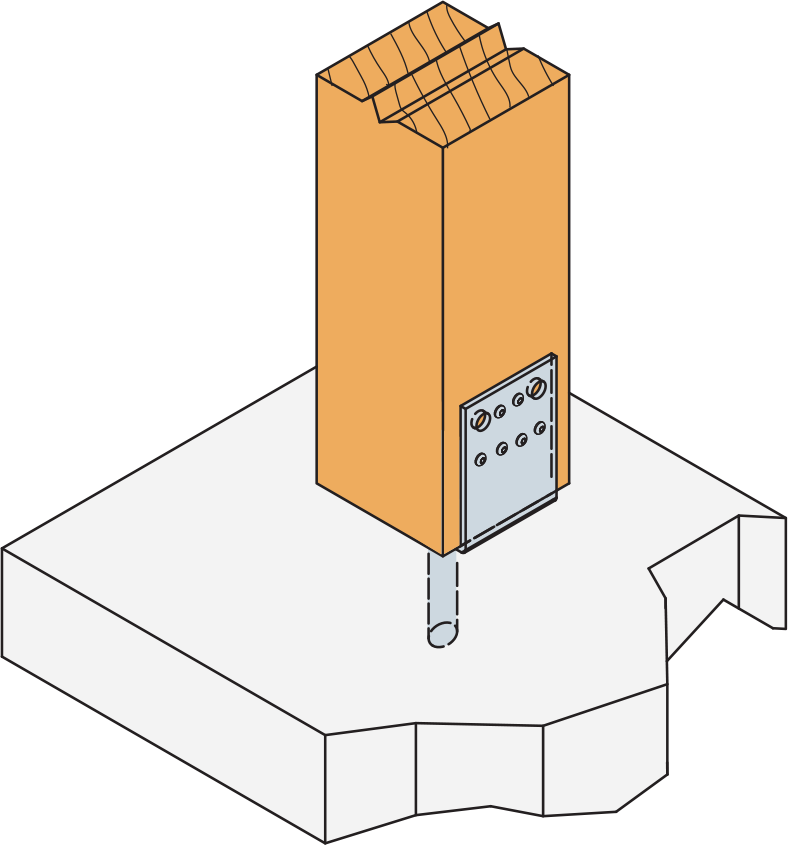

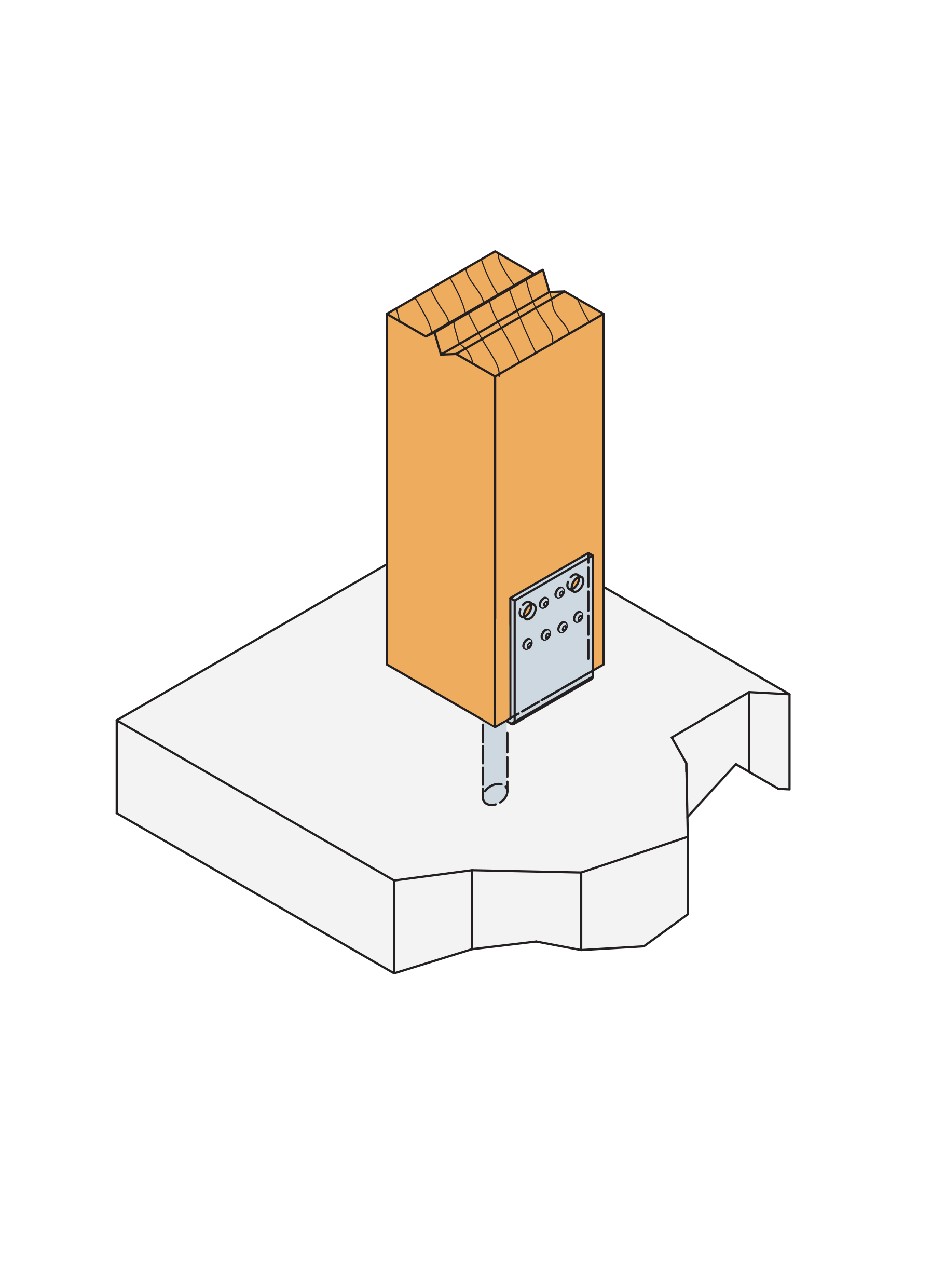

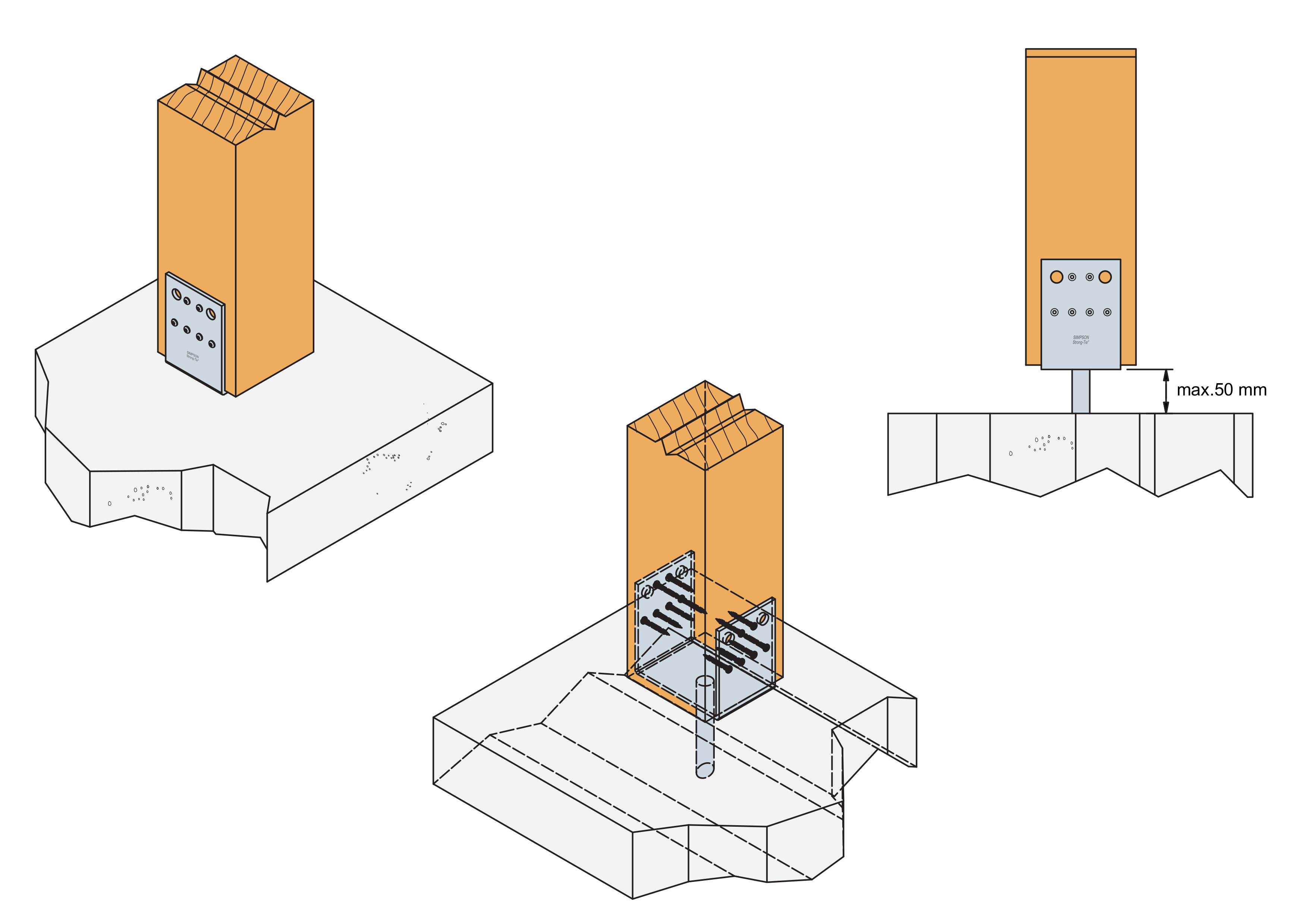

Plaats de kolom in de kolomvoet.
Bevestig de kolomvoet aan de kolom.

Onderaan :

Bevestig de kolomvoet aan de kolom.
Boor verticaal door de ondergrond met de aanbevolen diameter en diepte.
Plaats de kolom en voltooi de bevestiging aan de grond door middel van verankering.
De kolomvoet kan ook worden verzonken in beton op het ogenblik dat het beton wordt gestort.
