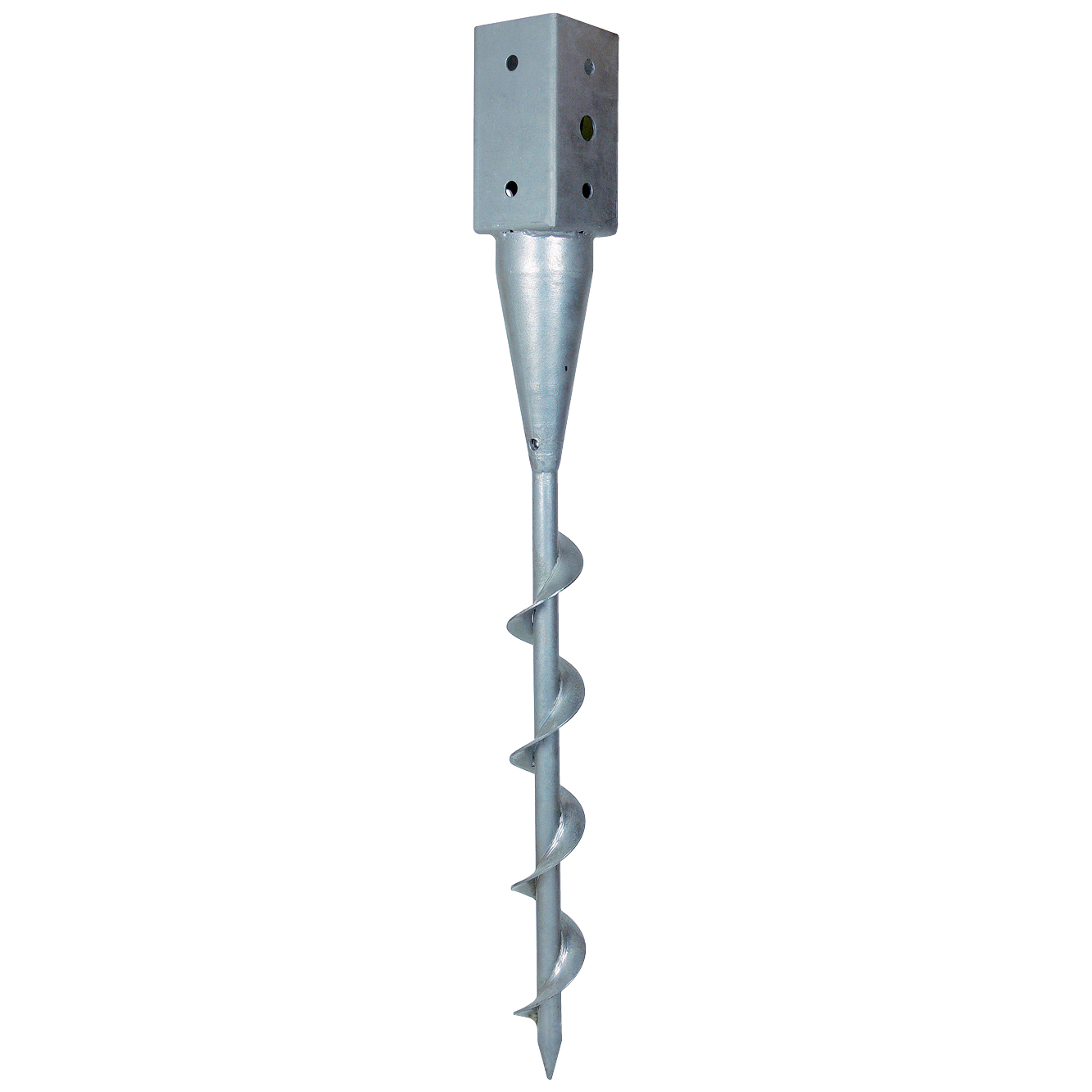

PPJST
Pergolavoeten
Pergolavoeten PPJ worden aanbevolen om kleine bouwwerken uit te voeren, zoals tuinafsluitingen. Deze producten zijn eenvoudig demonteerbaar en dus perfect geschikt voor tijdelijke constructies. Model PPJST wordt in de grond vastgeschroefd.
EPD

Thermisch verzinkt staal

Buiten
Product Details
Kenmerken
Materiaal
- Staal S235 JR overeenkomstig NF EN 10025,
- Thermisch verzinkte afwerking overeenkomstig NF EN ISO 1461,
- Dikte : 2 mm.
Voordelen
- Plaatje met afgesneden hoeken voor meer veiligheid.
Toepassing
Ondergrond
- Drager : massief hout, gelijmd gelamineerd hout, composiethout, ...
- Gedragen bouwdeel : massief hout, gelijmd gelamineerd hout, composiethout, ...
Toepassingsgebieden
- Bevestiging van afsluitingen,
- Lichte tuinconstructies,
- Tijdelijke bouwwerken.
Technische gegevens
Installatie
Installatie
Bevestigingen
Kolom :
- Bouten Ø10
- SSH Ø 10 mm,
- LAG Ø10 mm.
Waarschuwing
Tuinproducten zijn niet geschikt voor draagstructuren waarop grote krachten uitgeoefend worden (windbelasting, ...). De constructies moeten ook juist ontworpen en uitgevoerd worden om zijdelingse windbelastingen op te vangen (kapstijl, ...).

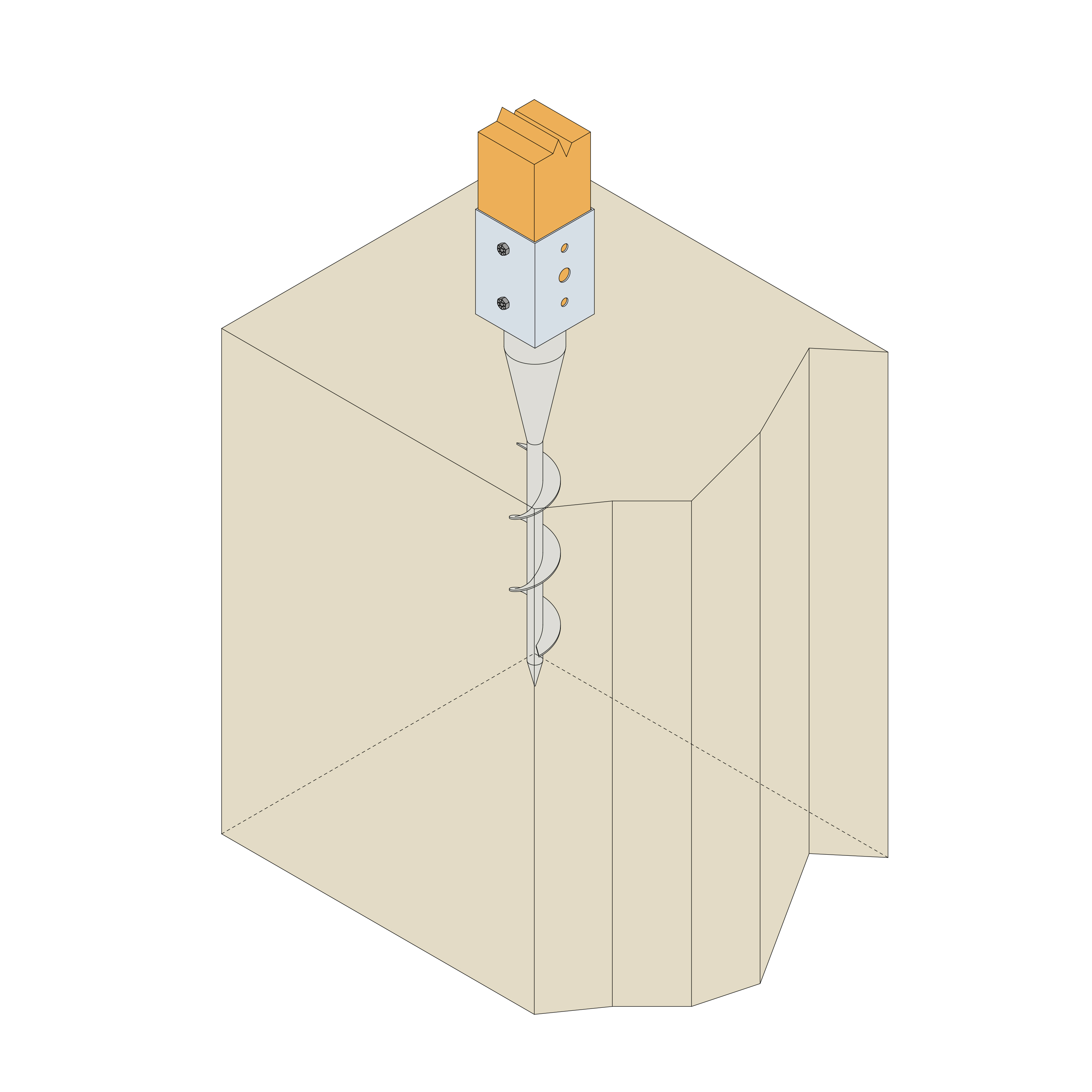

Plaatsing
Onderaan :
- Plaats de kolomvoet in de constructie.
- Plaats een stang horizontaal in het bovenste gedeelte van de kolomvoet om als hefboomarm te gebruiken.
- Schroef de kolomvoet verticaal in de grond met behulp van de stang.
Bovenaan :
- Plaats de kolom in de kolomvoet.
- Bevestig de kolom in de kolomvoet.
Certificering
Environmental Product Declarations (EPD)
CAD en BIM-bibliotheek
Nailing Pattern
PPJST70/660
-
-
PPJST90/660
-
-
