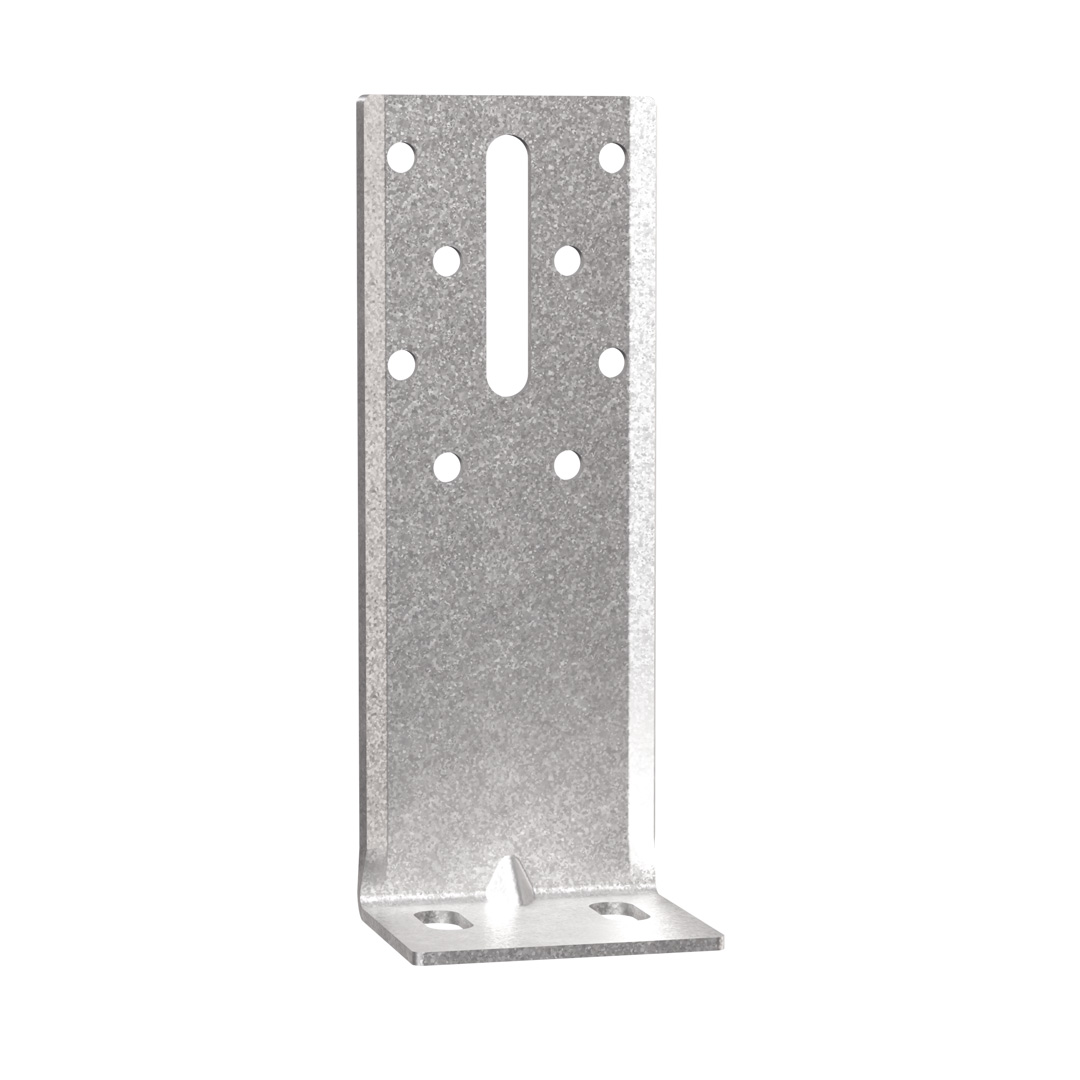

EBCN
Hoekijzers voor gevelbekleding
Hoekijzers voor gevelbekleding EBC dienen om isolatiemateriaal op de buitengevel aan te brengen. Deze hoekijzers bevestigen het keperwerk waaruit de secundaire draagconstructie bestaat. Deze draagconstructie wordt vrij van de muur aangebracht en ondersteunt de buitengevelbekleding.
De producten voldoen aan Cahiers 3194, 3316 en 3422 van het Franse CSTB (Centre Scientifique et Technique du Bâtiment) alsook aan de technische goedkeuringsleidraad ETAG 034 en maken deel uit van het door Simpson Strong-Tie ontwikkelde assortiment buitengevelisolatie.
Nieuw
Acier galvanisé Z450
Gebruiksklasse 2
Product Details
Afbeeldingen
Schikking van de hoekijzers
Plaatsing van een regenkap
Attaching wood rafters and square butting rafters.
Kenmerken
Materiaal
- Verzinkt staal S250GD + Z275 overeenkomstig NF EN 10346,
- Dikte : 2,5 mm.
Voordelen
- Aangepast ontwerp voor gegarandeerde sterkte,
- Ideale corrosiebescherming voor beschermde en geventileerde buitenomgevingen,
- Zes geleidegaten voor het doorvoeren van vastzetters,
- Twee horizontale sleufgaten voor bevestiging rechts of links van het draagprofiel,
- Eén sleufgat op de steunflens (aan keperzijde).
Toepassing
Ondergrond
- Drager : beton, metselwerk enz,
- Gedragen bouwdeel : massief hout enz.
Toepassingsgebieden
- Bevestiging van kepers voor buitengevelbekleding.
Technische gegevens
Product dimensions
| Referentie | Verbinder afmetingen | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Overig | Afmetingen[mm] | flens B | Boorgaten in drager | ||||||
| Tun / DB nr. | Gewicht[kg] | A[mm] | B[mm] | C[mm] | Dikte[mm] | bolvormig | Langwerpig | Langwerpig | |
| Ø6 | Dimension obround | Ø9x20[mm] | |||||||
| EBCN40/2.5 | - | 0.13 | 40 | 50 | 60 | 2.5 | 4 | 9.0x20 | 2 |
| EBCN50/2.5 | - | 0.13 | 50 | 50 | 60 | 2.5 | 4 | 9.0x30 | 2 |
| EBCN60/2.5 | - | 0.14 | 60 | 50 | 60 | 2.5 | 6 | 9.0x35.5 | 2 |
| EBCN70/2.5 | - | 0.16 | 70 | 50 | 60 | 2.5 | 6 | 9.0x51 | 2 |
| EBCN80/2.5 | - | 0.17 | 80 | 50 | 60 | 2.5 | 8 | 9.0x51 | 2 |
| EBCN90/2.5 | - | 0.18 | 90 | 50 | 60 | 2.5 | 8 | 9.0x51 | 2 |
| EBCN100/2.5 | 2408465 | 0.19 | 100 | 50 | 60 | 2.5 | 8 | 9.0x51 | 2 |
| EBCN110/2.5 | 2408467 | 0.2 | 110 | 50 | 60 | 2.5 | 8 | 9.0x51 | 2 |
| EBCN120/2.5 | 2408469 | 0.22 | 120 | 50 | 60 | 2.5 | 8 | 9.0x51 | 2 |
| EBCN130/2.5 | 2408470 | 0.23 | 130 | 50 | 60 | 2.5 | 8 | 9.0x51 | 2 |
| EBCN140/2.5 | 2408471 | 0.24 | 140 | 50 | 60 | 2.5 | 8 | 9.0x51 | 2 |
| EBCN150/2.5 | 2408472 | 0.25 | 150 | 50 | 60 | 2.5 | 8 | 9.0x51 | 2 |
| EBCN160/2.5 | 2408473 | 0.26 | 160 | 50 | 60 | 2.5 | 8 | 9.0x51 | 2 |
| EBCN170/2.5 | 2408475 | 0.28 | 170 | 50 | 60 | 2.5 | 8 | 9.0x51 | 2 |
| EBCN180/2.5 | 2408476 | 0.29 | 180 | 50 | 60 | 2.5 | 8 | 9.0x51 | 2 |
| EBCN190/2.5 | 2408477 | 0.3 | 190 | 50 | 60 | 2.5 | 8 | 9.0x51 | 2 |
| EBCN200/2.5 | 2408478 | 0.31 | 200 | 50 | 60 | 2.5 | 8 | 9.0x51 | 2 |
| EBCN210/2.5 | 2408479 | 0.32 | 210 | 50 | 60 | 2.5 | 8 | 9.0x51 | 2 |
| EBCN220/2.5 | 2408480 | 0.34 | 220 | 50 | 60 | 2.5 | 8 | 9.0x51 | 2 |
| EBCN230/2.5 | 2408481 | 0.35 | 230 | 50 | 60 | 2.5 | 8 | 9.0x51 | 2 |
| EBCN240/2.5 | 2408483 | 0.36 | 240 | 50 | 60 | 2.5 | 8 | 9.0x51 | 2 |
| EBCN250/2.5 | 2408484 | 0.37 | 250 | 50 | 60 | 2.5 | 8 | 9.0x51 | 2 |
| EBCN260/2.5 | - | 0.38 | 260 | 50 | 60 | 2.5 | 8 | 9.0x51 | 2 |

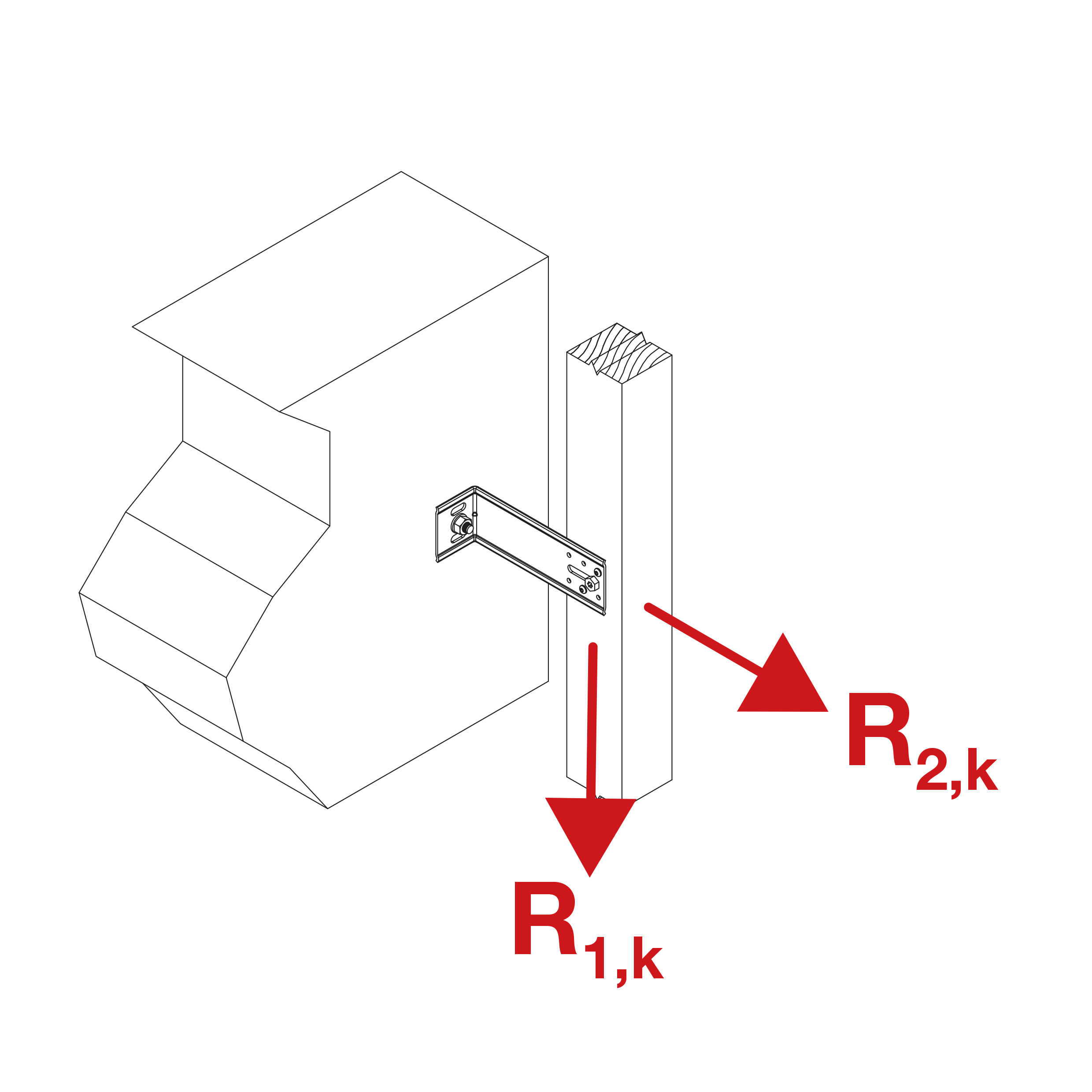

Product characteristic capacities - Timber to concrete - 1 angle bracket per connection
| Referentie | Draagvermogen van de hoekverbinder | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Karakteristieke waarden - Hout op beton - 1 hoekijzer | |||||||||
| Bevestigingen | Karasteristieke waarden - Verbinding met 1 hoekijzer[kN] | ||||||||
| Flens B - Raveelbalk | flens B[kN] | R₅.k[kN] | R₁,ₖ[kN] | ||||||
| Aantal | Typ | Aantal | Typ | Aantal | Type 2 | 1 mm slip | 3 mm slip | ||
| EBCN40/2.5 | 1.0 | Ø8 | 1.0 | Screw Ø8.0x40 | 2.0 | Screw Ø5.0x40 | 2.3 | 0.93 | 0.93 |
| EBCN50/2.5 | 1.0 | Ø8 | 1.0 | Screw Ø8.0x40 | 2.0 | Screw Ø5.0x40 | 2.3 | 0.93 | 0.93 |
| EBCN60/2.5 | 1.0 | Ø8 | 1.0 | Screw Ø8.0x40 | 2.0 | Screw Ø5.0x40 | 2.3 | 0.93 | 0.93 |
| EBCN70/2.5 | 1.0 | Ø8 | 1.0 | Screw Ø8.0x40 | 2.0 | Screw Ø5.0x40 | 2.3 | 0.93 | 0.93 |
| EBCN80/2.5 | 1.0 | Ø8 | 1.0 | Screw Ø8.0x40 | 2.0 | Screw Ø5.0x40 | 2.3 | 0.87 | 0.87 |
| EBCN90/2.5 | 1.0 | Ø8 | 1.0 | Screw Ø8.0x40 | 2.0 | Screw Ø5.0x40 | 2.3 | 0.81 | 0.81 |
| EBCN100/2.5 | 1.0 | Ø8 | 1.0 | Screw Ø8.0x40 | 2.0 | Screw Ø5.0x40 | 2.3 | 0.75 | 0.75 |
| EBCN110/2.5 | 1.0 | Ø8 | 1.0 | Screw Ø8.0x40 | 2.0 | Screw Ø5.0x40 | 2.3 | 0.65 | 0.72 |
| EBCN120/2.5 | 1.0 | Ø8 | 1.0 | Screw Ø8.0x40 | 2.0 | Screw Ø5.0x40 | 2.3 | 0.54 | 0.69 |
| EBCN130/2.5 | 1.0 | Ø8 | 1.0 | Screw Ø8.0x40 | 2.0 | Screw Ø5.0x40 | 2.3 | 0.47 | 0.67 |
| EBCN140/2.5 | 1.0 | Ø8 | 1.0 | Screw Ø8.0x40 | 2.0 | Screw Ø5.0x40 | 2.3 | 0.44 | 0.63 |
| EBCN150/2.5 | 1.0 | Ø8 | 1.0 | Screw Ø8.0x40 | 2.0 | Screw Ø5.0x40 | 2.3 | 0.38 | 0.58 |
| EBCN160/2.5 | 1.0 | Ø8 | 1.0 | Screw Ø8.0x40 | 2.0 | Screw Ø5.0x40 | 2.3 | 0.35 | 0.55 |
| EBCN170/2.5 | 1.0 | Ø8 | 1.0 | Screw Ø8.0x40 | 2.0 | Screw Ø5.0x40 | 2.3 | 0.3 | 0.51 |
| EBCN180/2.5 | 1.0 | Ø8 | 1.0 | Screw Ø8.0x40 | 2.0 | Screw Ø5.0x40 | 2.3 | 0.26 | 0.48 |
| EBCN190/2.5 | 1.0 | Ø8 | 1.0 | Screw Ø8.0x40 | 2.0 | Screw Ø5.0x40 | 2.3 | 0.24 | 0.46 |
| EBCN200/2.5 | 1.0 | Ø8 | 1.0 | Screw Ø8.0x40 | 2.0 | Screw Ø5.0x40 | 2.3 | 0.2 | 0.42 |
| EBCN210/2.5 | 1.0 | Ø8 | 1.0 | Screw Ø8.0x40 | 2.0 | Screw Ø5.0x40 | 2.3 | 0.19 | 0.41 |
| EBCN220/2.5 | 1.0 | Ø8 | 1.0 | Screw Ø8.0x40 | 2.0 | Screw Ø5.0x40 | 2.3 | 0.17 | 0.38 |
| EBCN230/2.5 | 1.0 | Ø8 | 1.0 | Screw Ø8.0x40 | 2.0 | Screw Ø5.0x40 | 2.3 | 0.15 | 0.36 |
| EBCN240/2.5 | 1.0 | Ø8 | 1.0 | Screw Ø8.0x40 | 2.0 | Screw Ø5.0x40 | 2.3 | 0.14 | 0.33 |
| EBCN250/2.5 | 1.0 | Ø8 | 1.0 | Screw Ø8.0x40 | 2.0 | Screw Ø5.0x40 | 2.3 | 0.13 | 0.31 |
| EBCN260/2.5 | 1.0 | Ø8 | 1.0 | Screw Ø8.0x40 | 2.0 | Screw Ø5.0x40 | 2.3 | 0.11 | 0.26 |
Note - Slip under load measured at extremety of bracket
Installatie
Installatie
Bevestigingen
Boorgaten :
- Aantal en diameter : zie tabel met afmetingen.
Houten kepers :
- 1 houtdraadbout LAG Ø 8-50 + 2 antirotatieschroeven CSA Ø 5 x 35 of Ø 5 x 40.
Op beton :
- Mechanische verankering : plug FM-X5 HEX 8x80/10 of FM 753 EVO M8X65/5.
Hol metselwerk :
- Chemische verankering : hars AT-HP of POLY-GP + draadstang LMAS M8-95/20 + zeefhuls SH M16-130.
Plaatsing
- Bevestiging van de hoekijzers : het hoekijzer wordt op de betonnen drager bevestigd via een anker van Ø 8 in het sleufgat.
- Schikking van de hoekijzers : bij standaardmontage worden de verticale kepers met een hartafstand van 60 cm geplaatst. Deze kepers worden bevestigd met hoekijzers die aan weerszijden van de keper om de 1,35 m verspringend worden aangebracht, zijnde 1,23 hoekijzers per m². Aan de zijkant van het gebouw is de afstand tussen de hoekijzers beperkt (0,90 m) en worden ze aan dezelfde kant geplaatst op de eindkeper (zie schema).
- Aanbrenging van de warmte-isolatie.
- Bevestiging van de houten kepers : de keper wordt op het hoekijzer bevestigd met een houtdraadbout Ø 8 (geplaatst in het middelste sleufgat Ø 8,5 x 40) en twee antirotatieschroeven Ø 5.
- Eventuele plaatsing van een regenkap.
- Bevestiging van de bekledingswand op de secundaire draagconstructie.
Bevestiging van de houten kepers

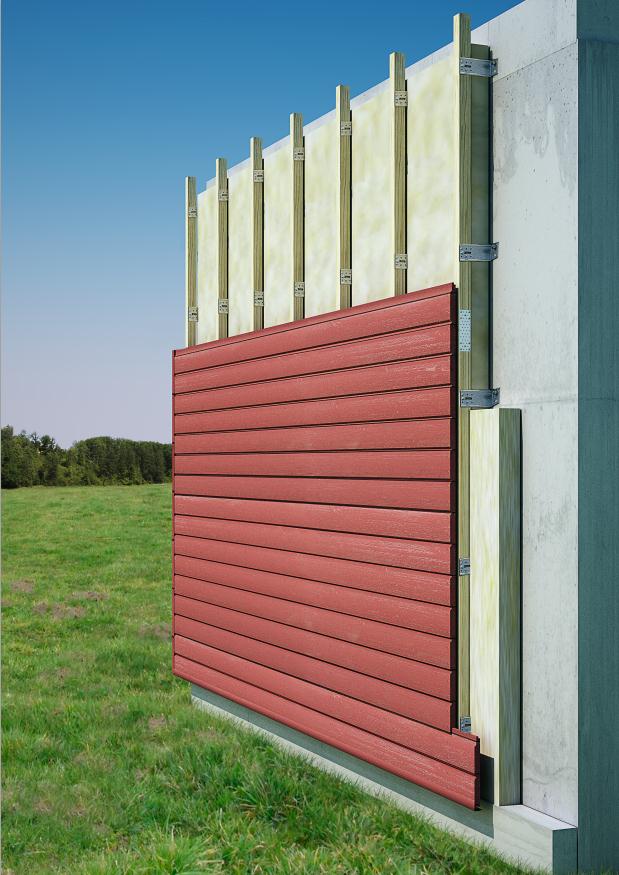

Plaatsing van een regenkap
Schikking van de hoekijzers
Bovenaanzicht
