FM-X5

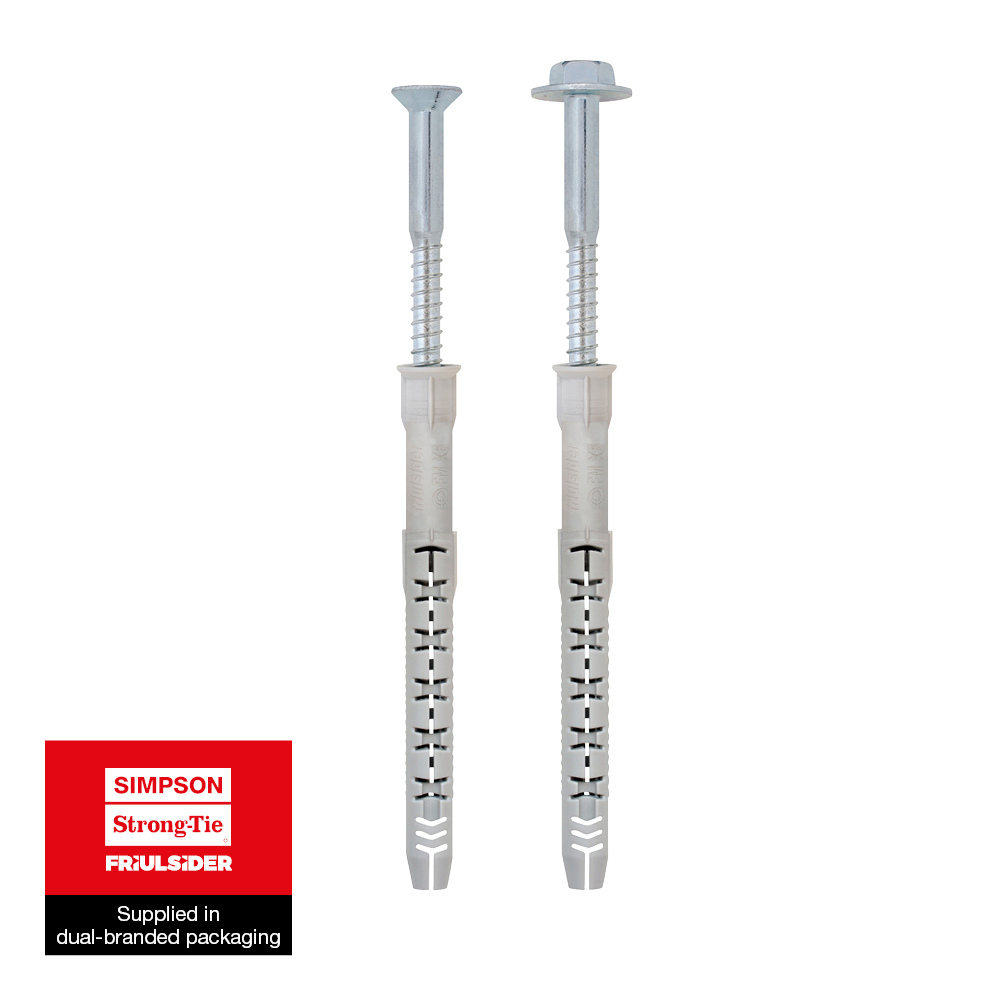

Lange, flexibele nylonplug

De lange nylonplug FM-X5 is ideaal voor het bevestigen van elementen op elk type holle of volle ondergrond die tijdens de installatie handmatig moet worden afgesteld, zoals venster- of deurramen of -omlijstingen.

De plug wordt voorgemonteerd geleverd met een schroef met verzonken kop of zeskantkop.

Technisch gegevensblad

CE-Markering

ETA

Feu R 90

Elektrolytisch verzinkt staal

Gebruiksklasse 2

Binner

Fix Calc

Product Details

Afbeeldingen

Kenmerken

Materiaal

Plug : nylon,
Schroef : elektrolytisch verzinkt staal.

Voordelen

Tijdwinst:

Voorgemonteerde plug en schroef
Montage door het te bevestigen element
8 vleugels die rotatie in het boorgat voorkomen
Flexibel nylon en laag aandraaimoment, waardoor handmatige afstelling mogelijk is
Plug van polyamide PA6 garandeert een zeer goede duurzaamheid

Toepassing

Toepassingsgebieden

Bevestiging van kepers of steunlatten
Bevestiging van enkele hoekijzers

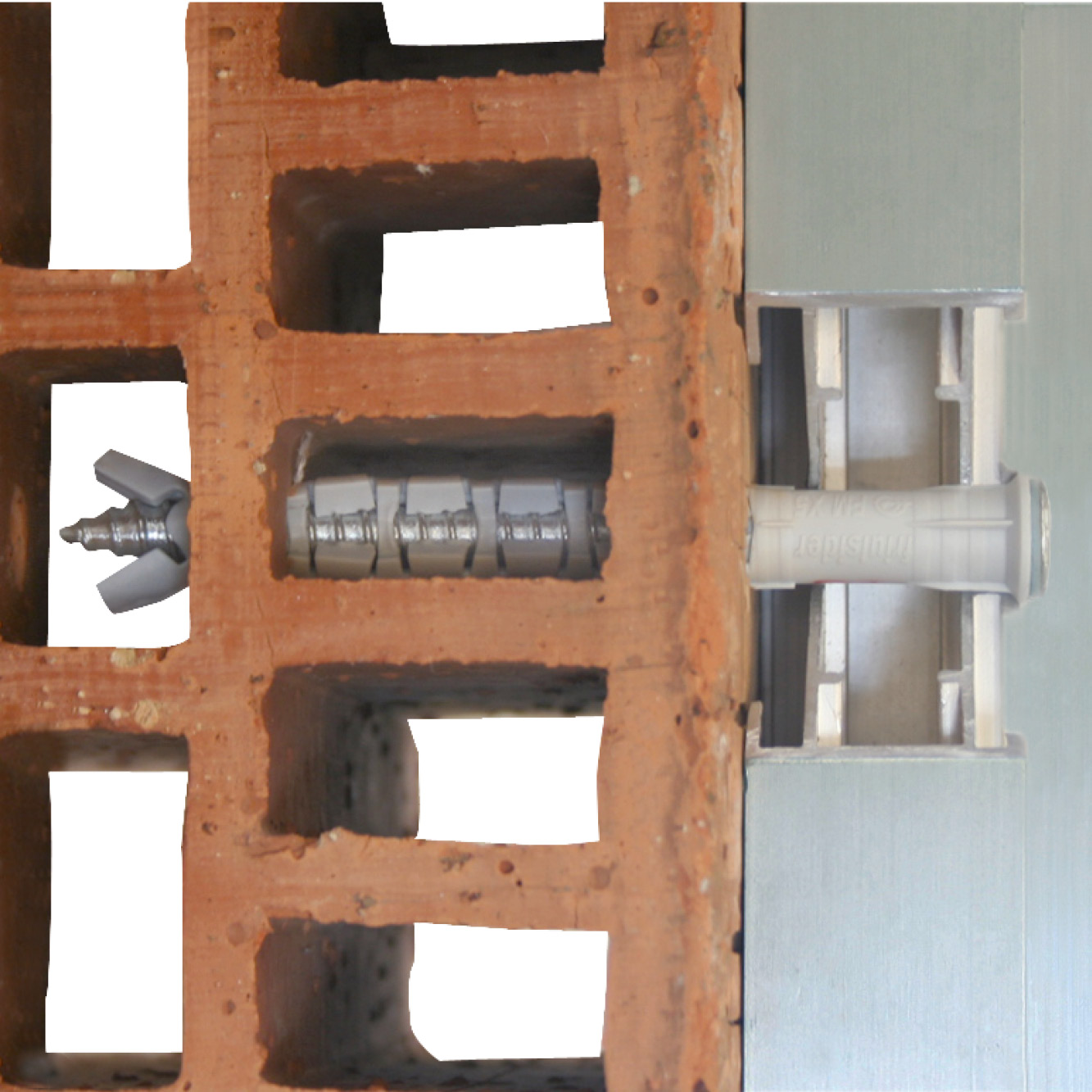

Bevestiging van ramen en deuren
Bevestiging van rails en klemmen voor kabels en leidingen,
Bevestiging van dunne bekledingen op gevels.

Ondergrond

Ongescheurd beton,
Cellenbeton,
Hol en vol metselwerk,
Natuursteen.

Technische gegevens

Afmetingen

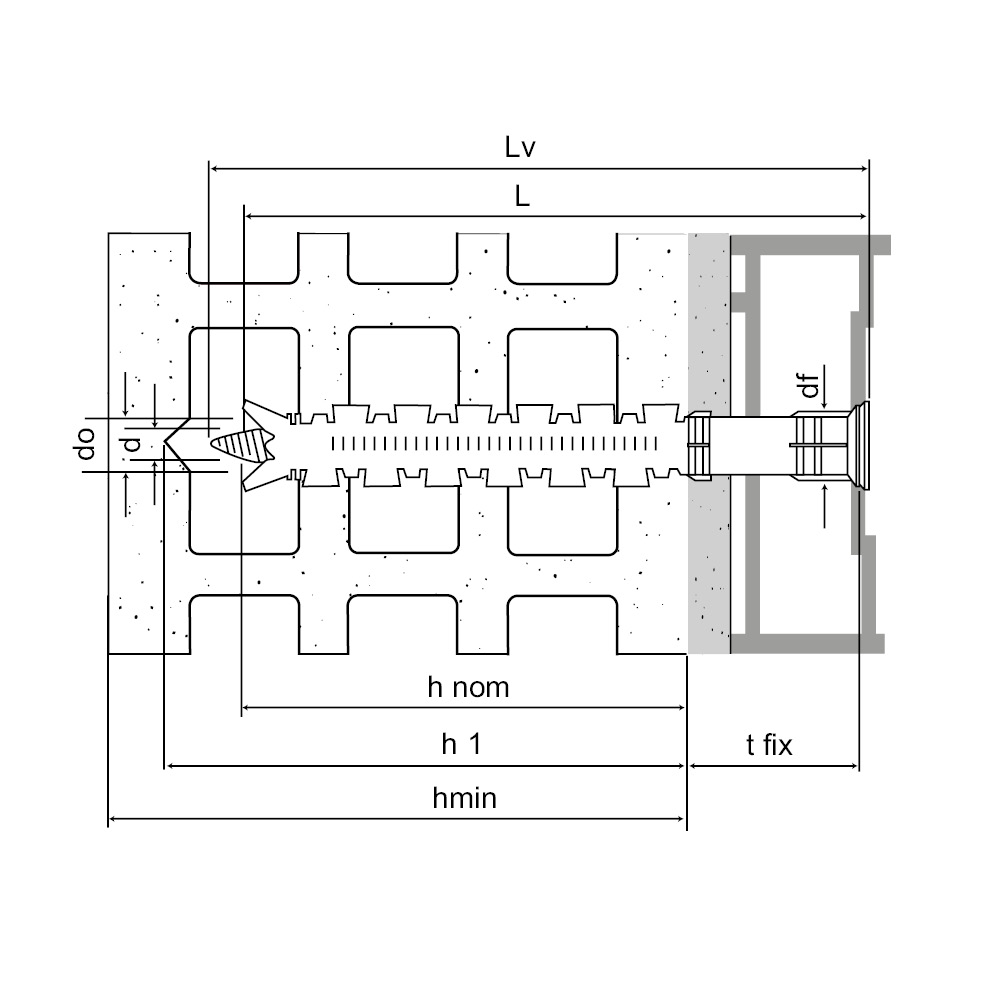

Referentie	Nylon fixings dimensions							Nylon fixings Installation data
	Product information							Installation data
	Product Reference	Max. dikte te bevestigen bouwdeel[mm]	Schroef-∅[mm]	Screw length [Lv][mm]	Bit	Verpakking [pcs][pcs]	Qty per outer box[mm]	Boorgat-Ø x min. boorgatdiepte[mm]	Verankeringsdiepte[mm]	Verankeringsdiepte[mm]	Minimale hartafstand (beton)[mm]	Maximum diameter te bevestigen bouwdeel[mm]
64301B0808000	FM-X5	10	6	85	T30	100.0	1000.0	Ø8x80	80	70	120	8.5
64301B0810000	FM-X5	30	6	105	T30	50.0	500.0	Ø8x100	80	70	120	8.5
64301B0812000	FM-X5	50	6	125	T30	50.0	500.0	Ø8x120	80	70	120	8.5
64301B0815000	FM-X5	80	6	155	T30	50.0	-	Ø8x150	80	70	120	8.5
64301B1008500	FM-X5	15	7	90	T40	50.0	500.0	Ø10x85	80	70	120	10.5
64301B1010000	FM-X5	30	7	105	T40	50.0	500.0	Ø10x100	80	70	120	10.5
64301B1011500	FM-X5	45	7	120	T40	50.0	500.0	Ø10x115	80	70	120	10.5
64301B1013500	FM-X5	65	7	140	T40	50.0	200.0	Ø10x135	80	70	120	10.5
64301B1016000	FM-X5	90	7	165	T40	50.0	-	Ø10x160	80	70	120	10.5
64301B1020000	FM-X5	130	7	205	T40	50.0	-	Ø10x200	80	70	120	10.5
64301B1023000	FM-X5	160	7	235	T40	50.0	-	Ø10x230	80	70	120	8.5

* Including plaster

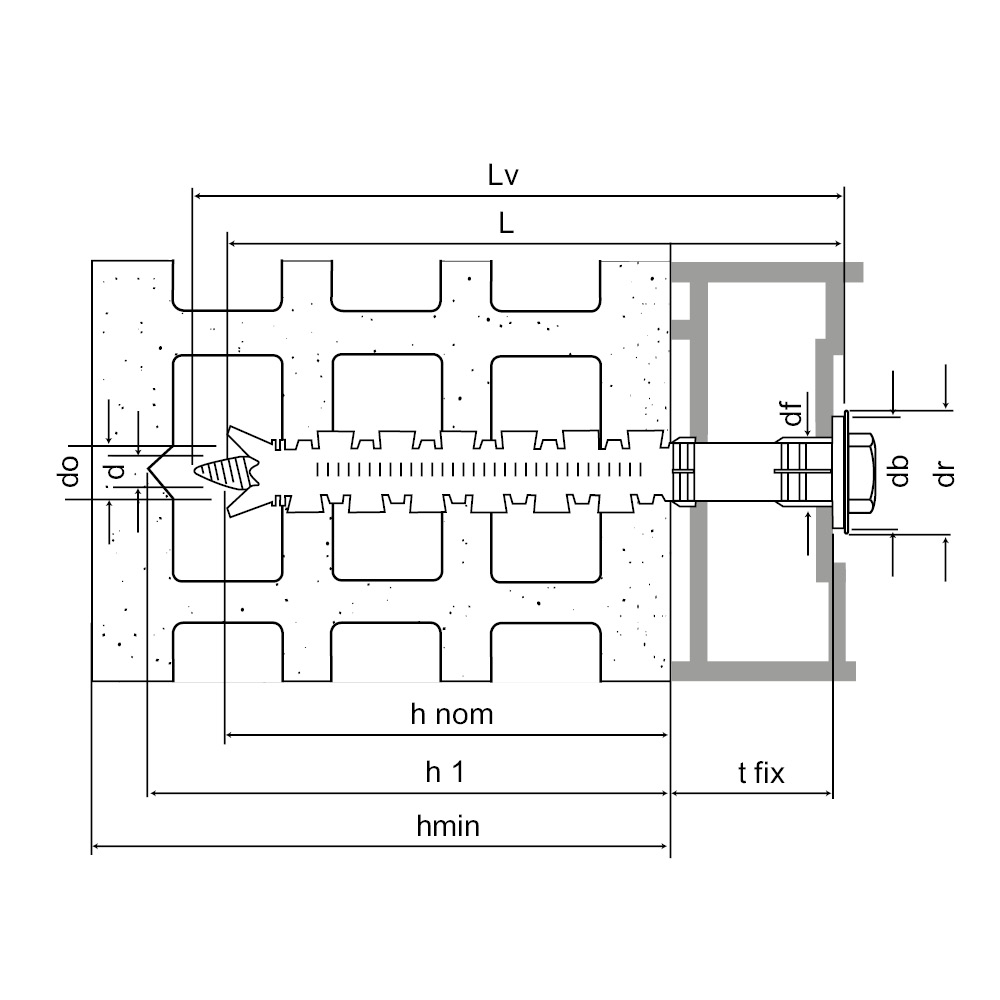

Product Dimension - Hex Head Screw

Referentie	Nylon fixings dimensions									Nylon fixings Installation data
	Product information									Installation data
	Product Reference	Max. dikte te bevestigen bouwdeel[mm]	Sluitring-∅[mm]	Schroef-∅[mm]	Screw length [Lv][mm]	Sleutelwijdte[mm]	Bit	Verpakking [pcs][pcs]	Qty per outer box[mm]	Boorgat-Ø x min. boorgatdiepte[mm]	Verankeringsdiepte[mm]	Verankeringsdiepte[mm]	Maximum diameter te bevestigen bouwdeel[mm]	Minimale hartafstand (beton)[mm]
64302B0808000	FM-X5	10	15	6	85	-	T30	100.0	10000.0	Ø8x80	-	-	-	-
64302B0810000	FM-X5	30	15	6	105	10	T30	50.0	500.0	Ø8x100	80	70	8.5	120
64302B0812000	FM-X5	50	15	6	125	10	T30	50.0	500.0	Ø8x120	80	70	8.5	120
64302B0815000	FM-X5	80	15	6	155	10	T30	50.0	-	Ø8x150	80	70	8.5	120
64302B1008500	FM-X5	15	19	7	90	13	T40	50.0	500.0	Ø10x85	80	70	10.5	120
64302B1010000	FM-X5	30	19	7	105	13	T40	50.0	500.0	Ø10x100	80	70	10.5	120
64302B1011500	FM-X5	45	19	7	120	13	T40	50.0	500.0	Ø10x115	80	70	10.5	120
64302B1013500	FM-X5	65	19	7	140	13	T40	50.0	200.0	Ø10x135	80	70	10.5	120

* Including plaster

Design capacities - single anchor - no edge distances

Referentie	Nylon fixings dimensions	Nylon fixings Installation data	Nylon fixings Loads
	Product information	Installation data	Design capacities - single anchor - no edge distances
	Product Reference	Boorgat-Ø x min. boorgatdiepte[mm]	Design capacity
			Bending moment - MRd[Nm]	Tension - NRd[kN]					Shear - VRd[kN]
			Bending moment - MRd[Nm]	Non-cracked concrete C12/15[kN]	Non-cracked concrete C16/20[kN]	Autoclaved aerated concrete AAC[kN]	Volle baksteen[kN]	Hollow brick Alveolater	Non-cracked concrete C12/15[kN]	Non-cracked concrete C16/20[kN]	Autoclaved aerated concrete AAC[kN]	Volle baksteen[kN]	Hollow brick Alveolater
64301B0808000	FM-X5	Ø8x80	7	0.8	1.4	0.3	1.4	0.6	0.8	1.4	0.3	1.4	0.6
64301B0810000	FM-X5	Ø8x100	7	0.8	1.4	0.3	1.4	0.6	0.8	1.4	0.3	1.4	0.6
64301B0812000	FM-X5	Ø8x120	7	0.8	1.4	0.3	1.4	0.6	0.8	1.4	0.3	1.4	0.6
64301B0815000	FM-X5	Ø8x150	7	0.8	1.4	0.3	1.4	0.6	0.8	1.4	0.3	1.4	0.6
64301B1008500	FM-X5	Ø10x85	13.47	1.4	1.9	0.3	1.4	0.6	1.4	1.9	0.3	1.4	0.6
64301B1010000	FM-X5	Ø10x100	13.47	1.4	1.9	0.3	1.4	0.6	1.4	1.9	0.3	1.4	0.6
64301B1011500	FM-X5	Ø10x115	13.47	1.4	1.9	0.3	1.4	0.6	1.4	1.9	0.3	1.4	0.6
64301B1013500	FM-X5	Ø10x135	13.47	1.4	1.9	0.3	1.4	0.6	1.4	1.9	0.3	1.4	0.6
64301B1016000	FM-X5	Ø10x160	13.47	1.4	1.9	0.3	1.4	0.6	1.4	1.9	0.3	1.4	0.6
64301B1020000	FM-X5	Ø10x200	13.47	1.4	1.9	0.3	1.4	0.6	1.4	1.9	0.3	1.4	0.6
64301B1023000	FM-X5	Ø10x230	13.47	1.4	1.9	0.3	1.4	0.6	1.4	1.9	0.3	1.4	0.6
64302B0810000	FM-X5	Ø8x100	7	0.8	1.4	0.3	1.4	0.6	0.8	1.4	0.3	1.4	0.6
64302B0812000	FM-X5	Ø8x120	7	0.8	1.4	0.3	1.4	0.6	0.8	1.4	0.3	1.4	0.6
64302B0815000	FM-X5	Ø8x150	7	0.8	1.4	0.3	1.4	0.6	0.8	1.4	0.3	1.4	0.6
64302B1008500	FM-X5	Ø10x85	13.47	1.4	1.9	0.3	1.4	0.6	1.4	1.9	0.3	1.4	0.6
64302B1010000	FM-X5	Ø10x100	13.47	1.4	1.9	0.3	1.4	0.6	1.4	1.9	0.3	1.4	0.6
64302B1011500	FM-X5	Ø10x115	13.47	1.4	1.9	0.3	1.4	0.6	1.4	1.9	0.3	1.4	0.6
64302B1013500	FM-X5	Ø10x135	13.47	1.4	1.9	0.3	1.4	0.6	1.4	1.9	0.3	1.4	0.6

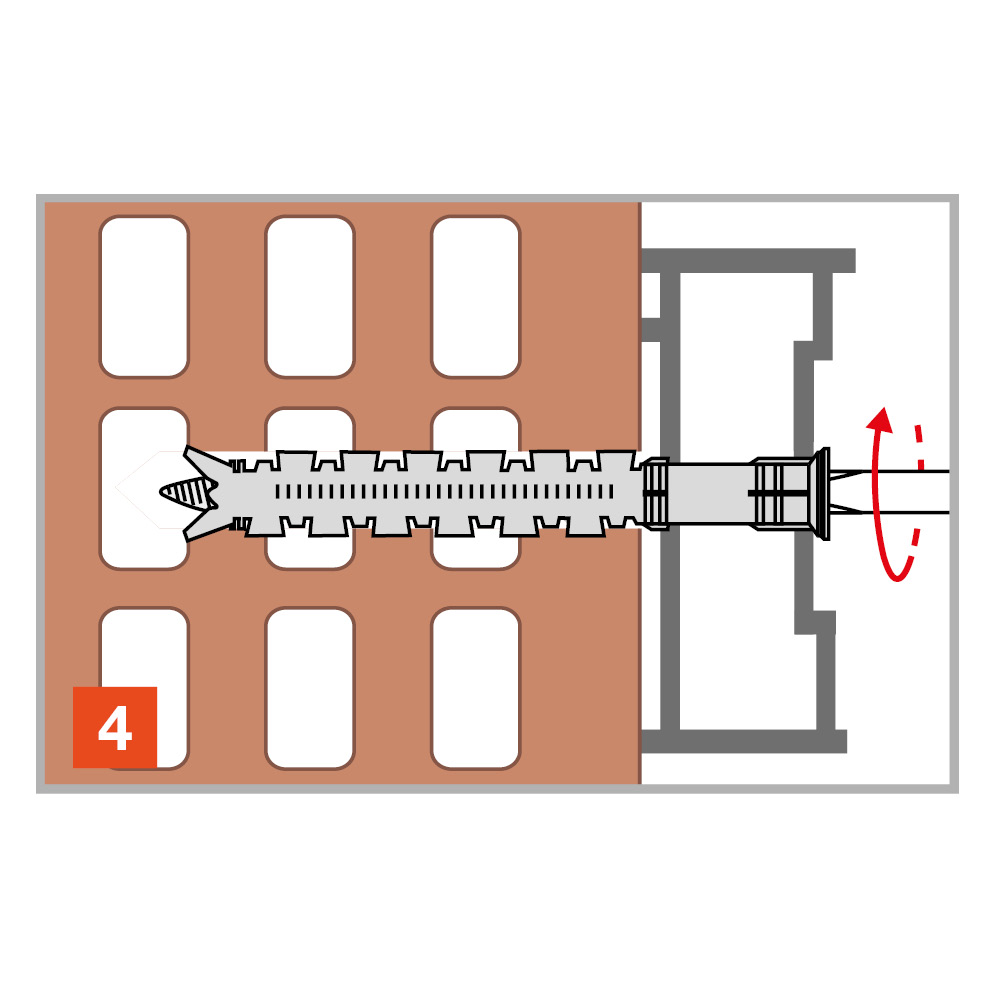

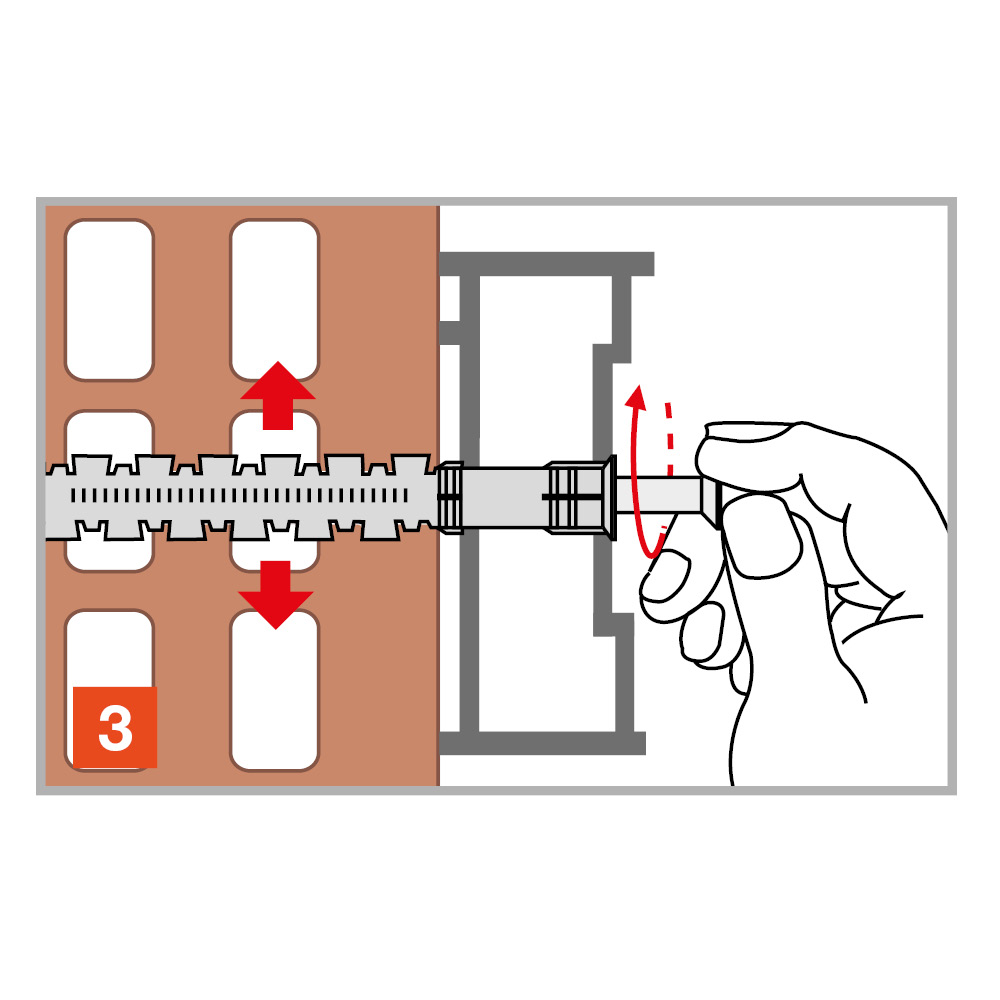

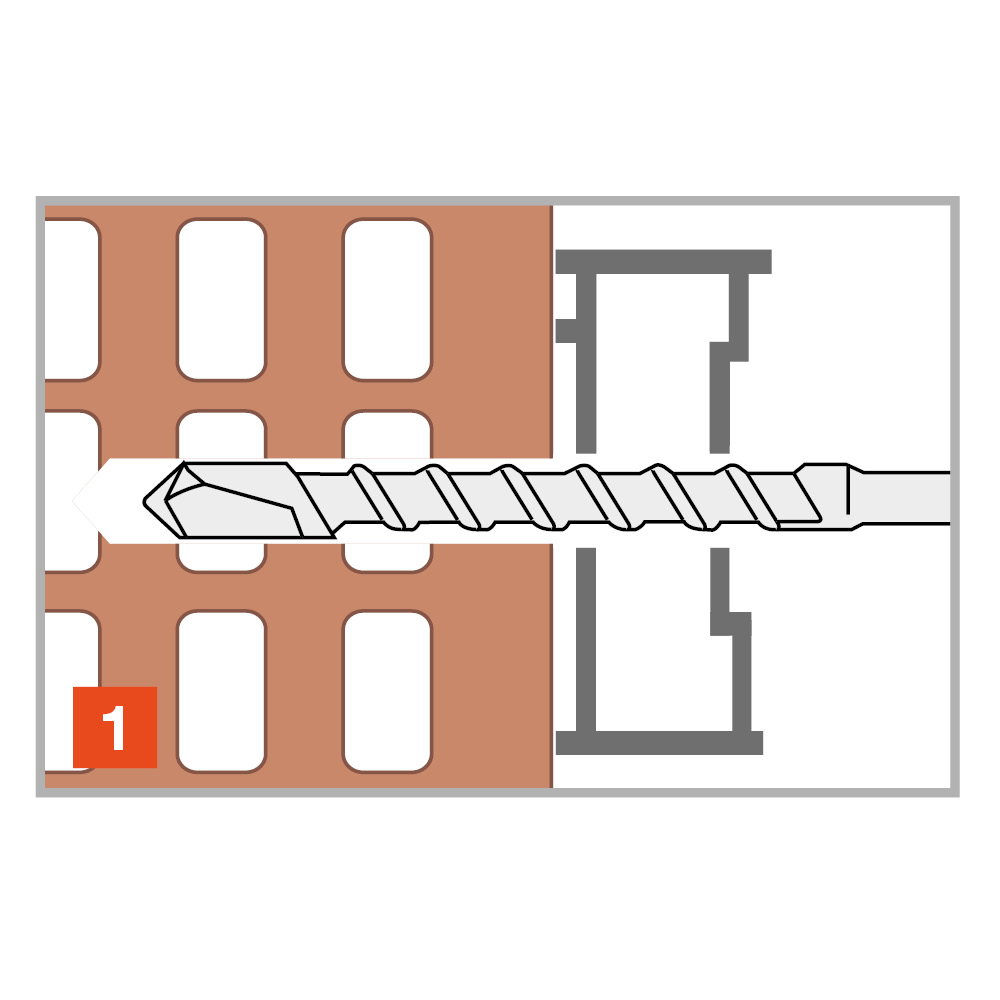

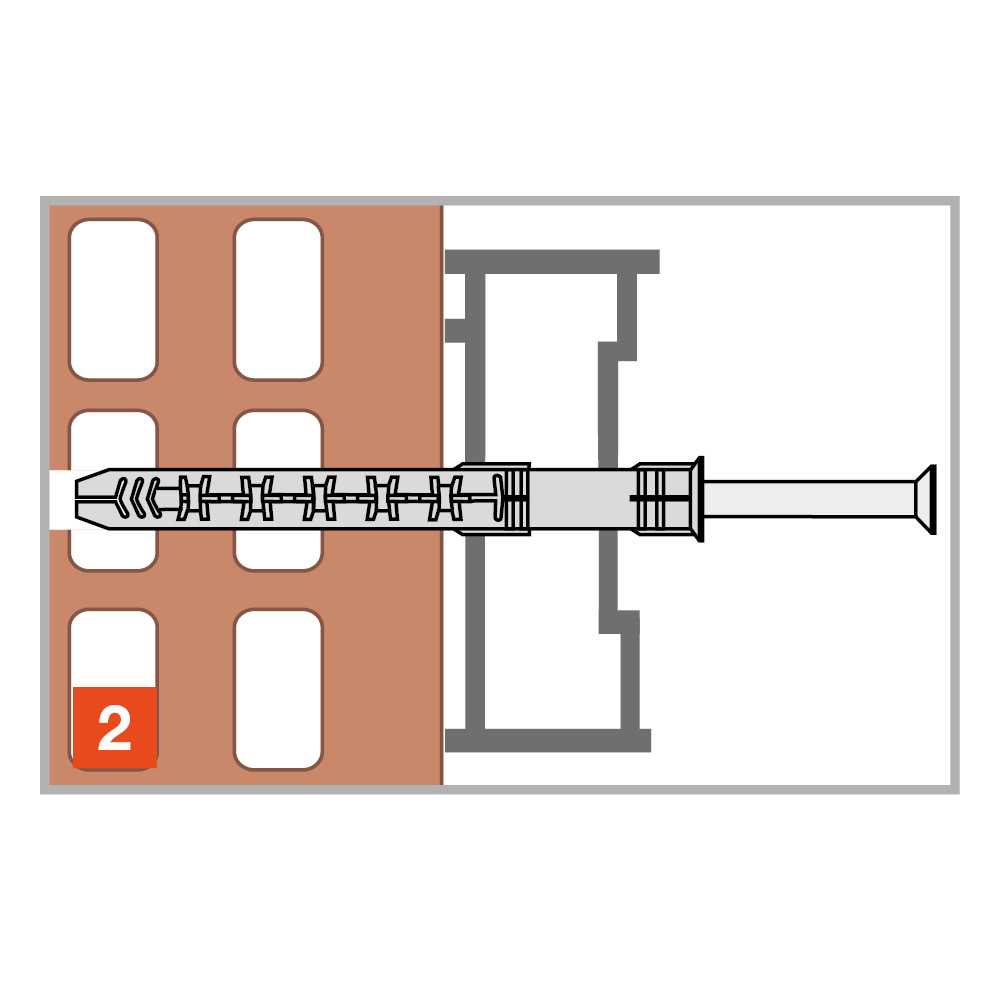

Installatie

Spacings and edge distances

Referentie	Nylon fixings dimensions	Nylon fixings Installation data
	Product information	Installation data	Spacings and edge distances
	Product Reference	Boorgat-Ø x min. boorgatdiepte[mm]	Autoclaved aerated concrete AAC[mm]			Non-cracked concrete C12/15				Non-cracked concrete C16/20				Volle baksteen[Nm]
	Product Reference	Boorgat-Ø x min. boorgatdiepte[mm]	Min. randafstand[mm]	Min. hartafstand[mm]	Minimun thickness of support[mm]	Min. randafstand - Cₘᵢₙ - Beton[mm]	Minimale rantafstand - Beton[kN]	Karakteristieke randafstand[mm]	Minimun thickness of support[mm]	Min. randafstand[kN]	Min. hartafstand[kN]	Karakteristieke randafstand[mm]	Minimun thickness of support[mm]	Min. randafstand[mm]	Min. hartafstand[mm]	Minimun thickness of support[mm]
64301B0808000	FM-X5	Ø8x80	100	250	200	80	80	140	100	60	60	100	100	100	250	110
64301B0810000	FM-X5	Ø8x100	100	250	200	80	80	140	100	60	60	100	100	100	250	110
64301B0812000	FM-X5	Ø8x120	100	250	200	80	80	140	100	60	60	100	100	100	250	110
64301B0815000	FM-X5	Ø8x150	100	250	200	80	80	140	100	60	60	100	100	100	250	110
64301B1008500	FM-X5	Ø10x85	100	250	200	80	80	140	100	60	60	100	100	100	250	110
64301B1010000	FM-X5	Ø10x100	100	250	200	80	80	140	100	60	60	100	100	100	250	110
64301B1011500	FM-X5	Ø10x115	100	250	200	80	80	140	100	60	60	100	100	100	250	110
64301B1013500	FM-X5	Ø10x135	100	250	200	80	80	140	100	60	60	100	100	100	250	110
64301B1016000	FM-X5	Ø10x160	100	250	200	80	80	140	100	60	60	100	100	100	250	110
64301B1020000	FM-X5	Ø10x200	100	250	200	80	80	140	100	60	60	100	100	100	250	110
64301B1023000	FM-X5	Ø10x230	100	250	200	80	80	140	100	60	60	100	100	100	250	110
64302B0810000	FM-X5	Ø8x100	100	250	200	80	80	140	100	60	60	100	100	100	250	110
64302B0812000	FM-X5	Ø8x120	100	250	200	80	80	140	100	60	60	100	100	100	250	110
64302B0815000	FM-X5	Ø8x150	100	250	200	80	80	140	100	60	60	100	100	100	250	110
64302B1008500	FM-X5	Ø10x85	100	250	200	80	80	140	100	60	60	100	100	100	250	110
64302B1010000	FM-X5	Ø10x100	100	250	200	80	80	140	100	60	60	100	100	100	250	110
64302B1011500	FM-X5	Ø10x115	100	250	200	80	80	140	100	60	60	100	100	100	250	110
64302B1013500	FM-X5	Ø10x135	100	250	200	80	80	140	100	60	60	100	100	100	250	110

Installation data

Referentie	Nylon fixings dimensions		Nylon fixings Installation data
	Product information		Installation data
	Product Reference	Sleutelwijdte[mm]	Boorgat-Ø x min. boorgatdiepte[mm]	boorgat-Ø[mm]	Verankeringsdiepte[mm]	Maximum diameter te bevestigen bouwdeel[mm]
64301B0808000	FM-X5	-	Ø8x80	8	80	8.5
64301B0810000	FM-X5	-	Ø8x100	8	80	8.5
64301B0812000	FM-X5	-	Ø8x120	8	80	8.5
64301B0815000	FM-X5	-	Ø8x150	8	80	8.5
64301B1008500	FM-X5	-	Ø10x85	10	80	10.5
64301B1010000	FM-X5	-	Ø10x100	10	80	10.5
64301B1011500	FM-X5	-	Ø10x115	10	80	10.5
64301B1013500	FM-X5	-	Ø10x135	10	80	10.5
64301B1016000	FM-X5	-	Ø10x160	10	80	10.5
64301B1020000	FM-X5	-	Ø10x200	10	80	10.5
64301B1023000	FM-X5	-	Ø10x230	10	80	8.5
64302B0810000	FM-X5	10	Ø8x100	8	80	8.5
64302B0812000	FM-X5	10	Ø8x120	8	80	8.5
64302B0815000	FM-X5	10	Ø8x150	8	80	8.5
64302B1008500	FM-X5	13	Ø10x85	10	80	10.5
64302B1010000	FM-X5	13	Ø10x100	10	80	10.5
64302B1011500	FM-X5	13	Ø10x115	10	80	10.5
64302B1013500	FM-X5	13	Ø10x135	10	80	10.5
