PPJBTPB

Vierkante kolomvoet op plaatje - Zwarte afwerking

De zwarte vierkante kolomvoeten op plaatje PPJBTPB worden aanbevolen om kleine bouwwerken uit te voeren zoals afsluitingen en lichte tuinconstructies. Zijn zeer eenvoudig te monteren en gaan discreet op in de constructie.

Technisch gegevensblad
Nieuw
Nieuw
Zwarte E-Coat
Zwarte E-Coat
Buiten
Buiten
EPD
EPD

Product Details

Afbeeldingen


Kenmerken

Materiaal

  • Staal DD11 overeenkomstig NF EN 10111,
  • Elektrolytisch verzinkte afwerking overeenkomstig ISO 2081,
  • Afwerking met poedercoating Polyester Architecture RAL9005,
  • Dikte : 2 mm (frame) en 2.5 mm ( plaatje).

Voordelen

  • Zwarte afwerking voor een discrete verbinding in de constructie,
  • Dubbele oppervlaktebehandeling voor een betere corrosieweerstand,
  • Verstevigd plaatje voor een betere vervormingsbestendigheid,
  • Plaatje met afgesneden hoeken voor meer veiligheid,
  • Compatibel met de in de handel verkrijgbare kolomdoorsneden 90 x 90 mm.

Toepassing

Ondergrond

  • Drager : beton, staal, massief hout, gelijmd gelamineerd hout, composiethout, ...
  • Gedragen bouwdeel : massief hout, gelijmd gelamineerd hout, composiethout, ...







Toepassingsgebieden

  • Tuinafsluitingen, panelen, roosterafsluitingen,
  • Tuinhuisjes, bergingen voor brandhout in de tuin, carports,
  • Lichte constructies en tijdelijke bouwwerken in de tu.

Technische gegevens

Afmetingen en karakteristieke waarden

Afmetingen

Afmetingen en karakteristieke waarden
Afmetingen en karakteristieke waarden
ReferentieVerbinder afmetingen
Afmetingen[mm]BoorgatenOther
A[mm]B[mm]C[mm]D[mm]D[mm] Dikte[mm]t₂[mm]Plaatje bovenPlaatjeGewicht[kg]
∅Diameter 12
PPJBT70PB711507115015022.5441.2
PPJBT90PB911509115015022.5441.5

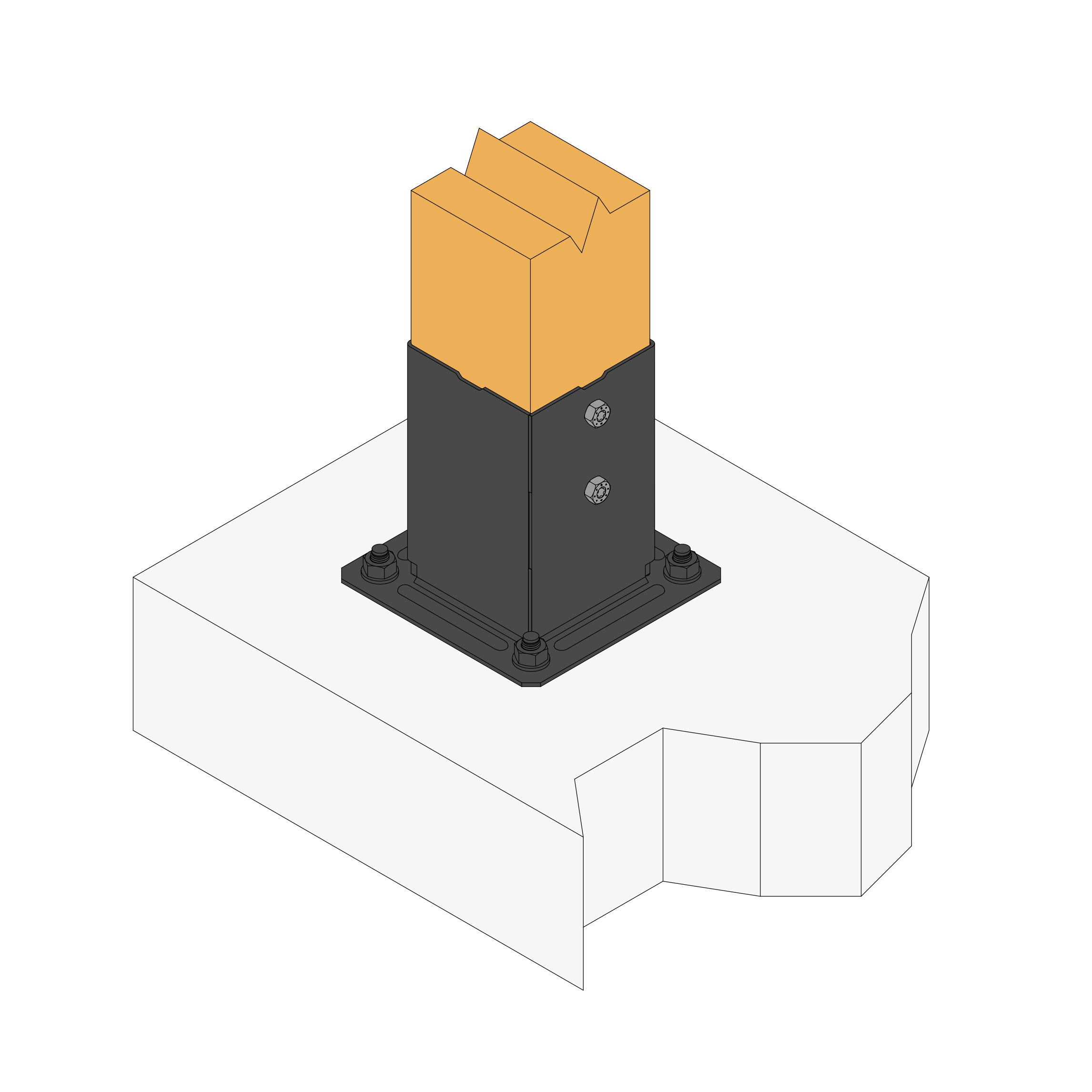

Installatie

Installatie

Bevestigingen

Kolom :

  • Bouten Ø10 mm
  • Houtdraadbouten LAG Ø10 mm.
  • SSH Ø10 mm

Plaatje :

  • Mechanische verankering : doorsteekanker WA M10-78/5,
  • Chemische verankering : hars AT-HP + draadstang LMAS M10-120/25.

Waarschuwing

Tuinproducten zijn niet geschikt voor draagstructuren waarop grote krachten uitgeoefend worden (windbelasting e.d.). De constructies moeten ook juist ontworpen en uitgevoerd worden om zijdelingse windbelastingen op te vangen (kapstijl e.d.).

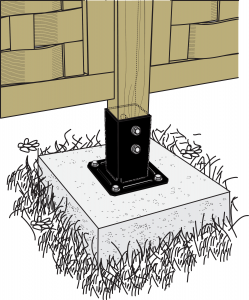

PPJBTPB - zoom palissade.png

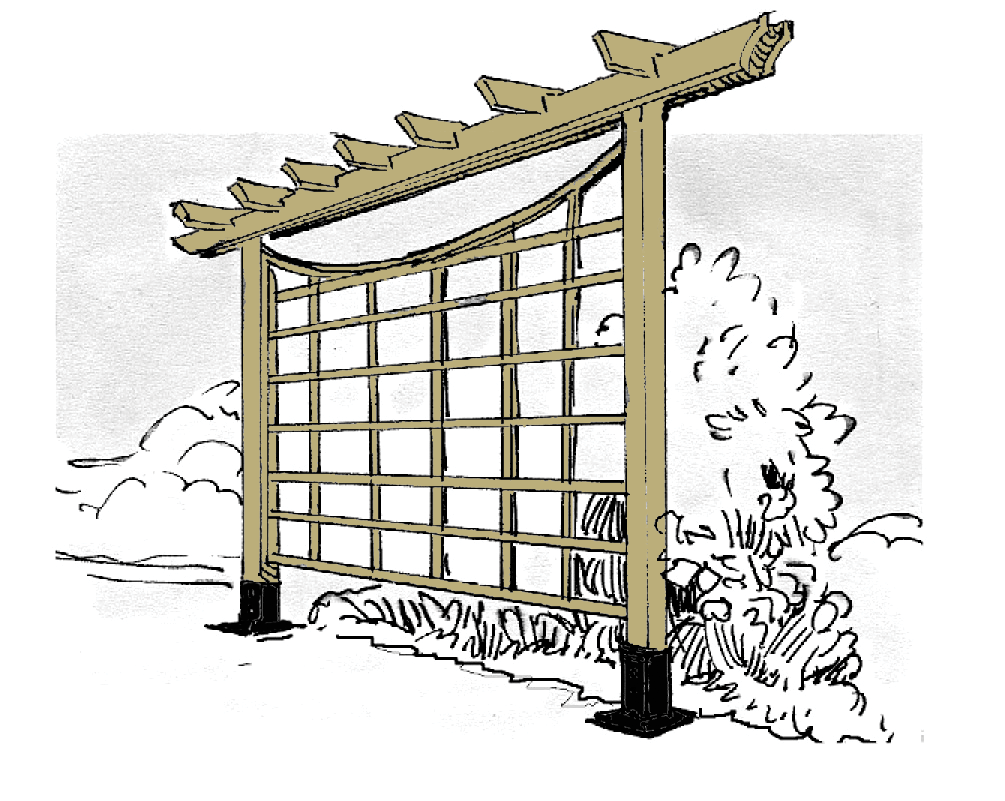

PPJBTPB - pergola.png

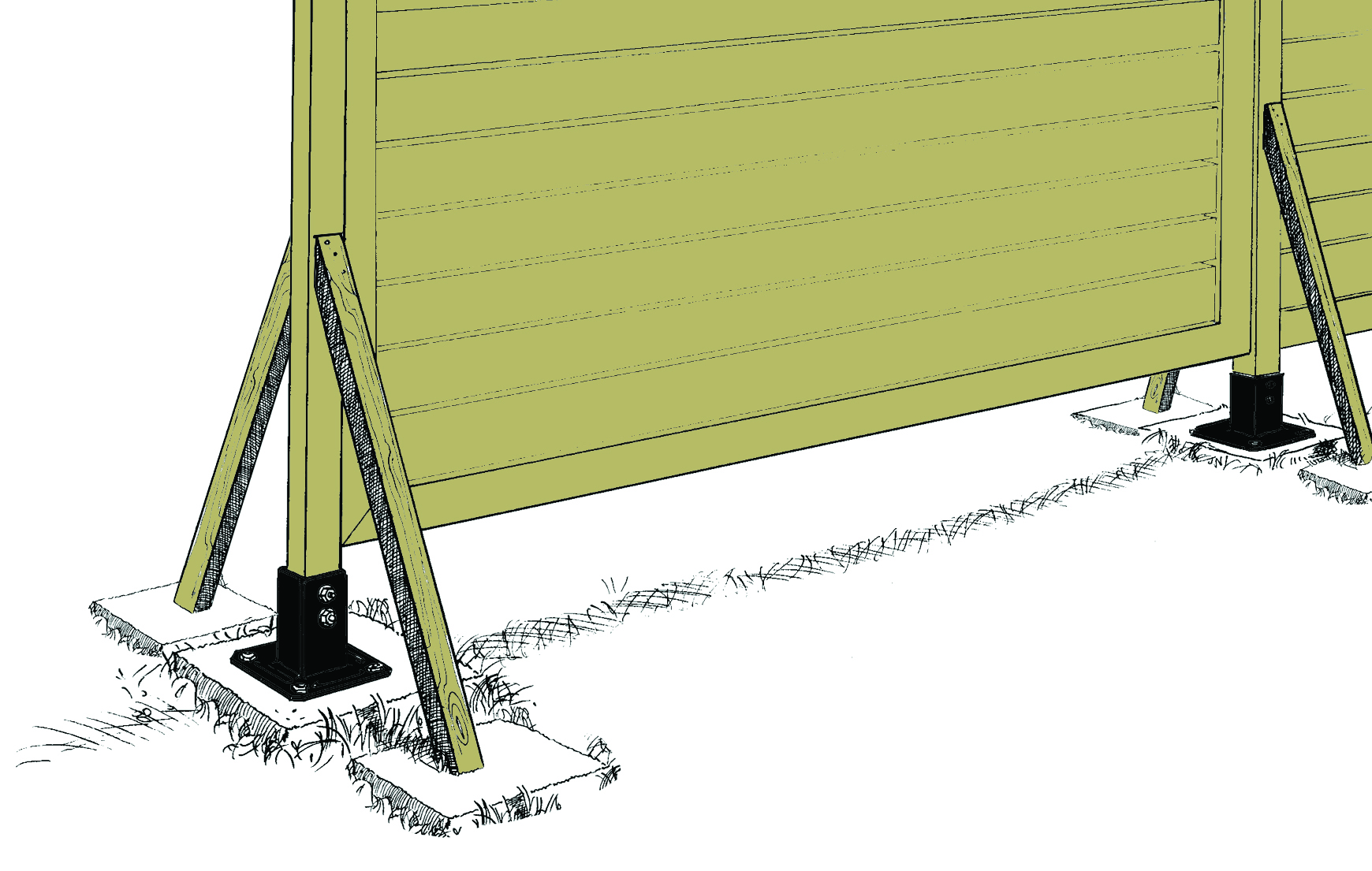

PPJBTPB - Palissade.jpg

Certificering

Environmental Product Declarations (EPD)

epd-certificate-sst-connectors

Verwante producten

Downloads

  • Design Series

    Design Series

    Met strakke lijnen en een esthetisch mooie zwarte poedercoatingafwerking wordt een perfecte resultaat neergezet voor alle projecten rondom het huis en in de tuin. Met de garantie van een jarenlange bescherming tegen weersinvloeden.

CAD en BIM-bibliotheek

Nailing Pattern

PPJBT90PB

PPJBT70PB
