SSH-PB

Verbindingsschroeven - Zwarte afwerking

De houtschroef SSH-PB heeft een ideale diameter en lengte voor het bevestigen van verbinders met zwarte afwerking op houten elementen in een binnen- of buitenomgeving. De schroef kan worden aangebracht in boorgaten met grote diameter en levert een aanzienlijke tijdwinst op bij de plaatsing in vergelijking met traditionele vernageling.

Dankzij de zwarte kop valt de schroef niet op in combinatie met de hoekijzers en verbinders met zwarte afwerking uit het Design Series-assortiment.

Technisch gegevensblad
CE-Markering
CE-Markering
ETA
ETA
Nieuw
Nieuw
Gebruiksklasse 3
Gebruiksklasse 3
EPD
EPD
Impreg® +
Impreg® +
Buiten
Buiten

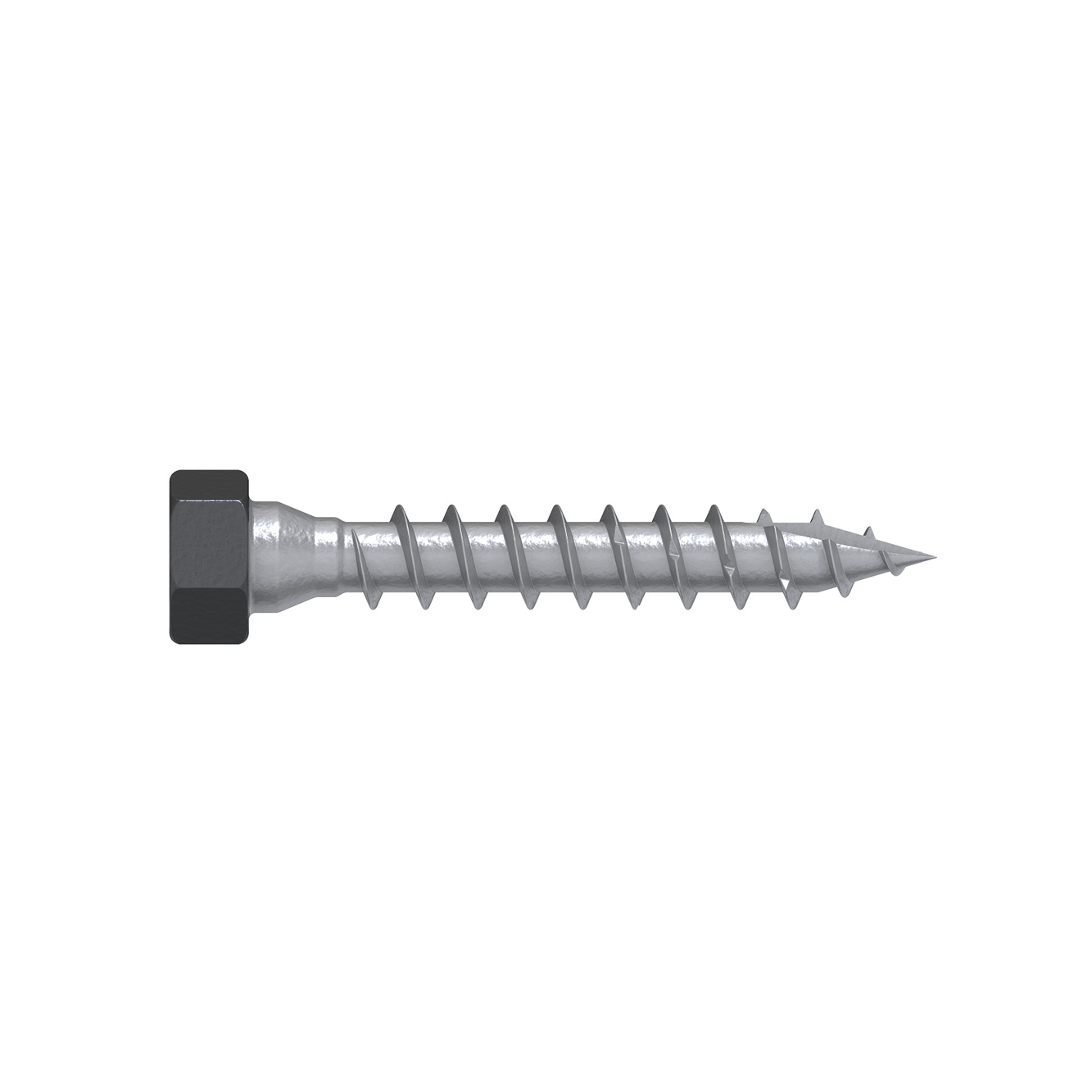

SSH-PB Main image new

Product Details

Afbeeldingen

C_L-SSH-SSHCovArt_Pho_Prod_Hero-1080_EU_EU_CO

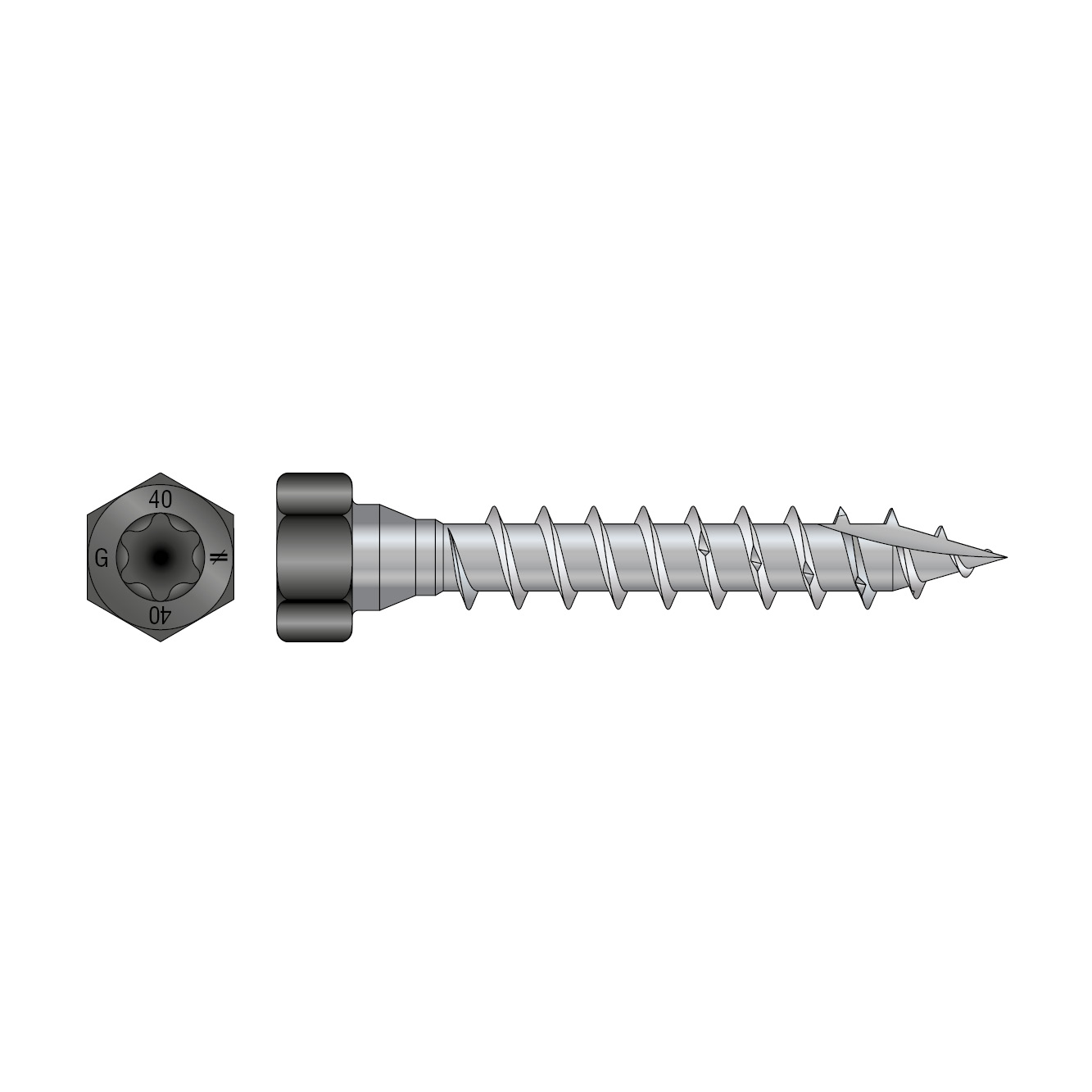

SSH-PB Gallery 1

Kenmerken

Materiaal

  • Impreg®+ coating (equivalent aan verzinkt staal 55 µm),
  • Afwerking van de kop met poedercoating Polyester Architecture RAL9005.

Voordelen

  • Zeskantkop : de brede kop zorgt voor een perfecte bevestiging van de staalplaat op hout,
  • Dubbele kegel onder kop : helpt de schroef te centreren in het boorgat,
  • Ruimer : vermindert de wrijving, vergemakkelijkt de indringing en spaart uw machines en accessoires,
  • Asymmetrische schroefdraad : lager inschroefdraaimoment en hoge uittreksterkte voor een betere stofafvoer,
  • Punt met gekartelde schroefdraad : betere schroefaanzet.

Toepassing

Ondergrond

  • Hout.

Toepassingsgebieden

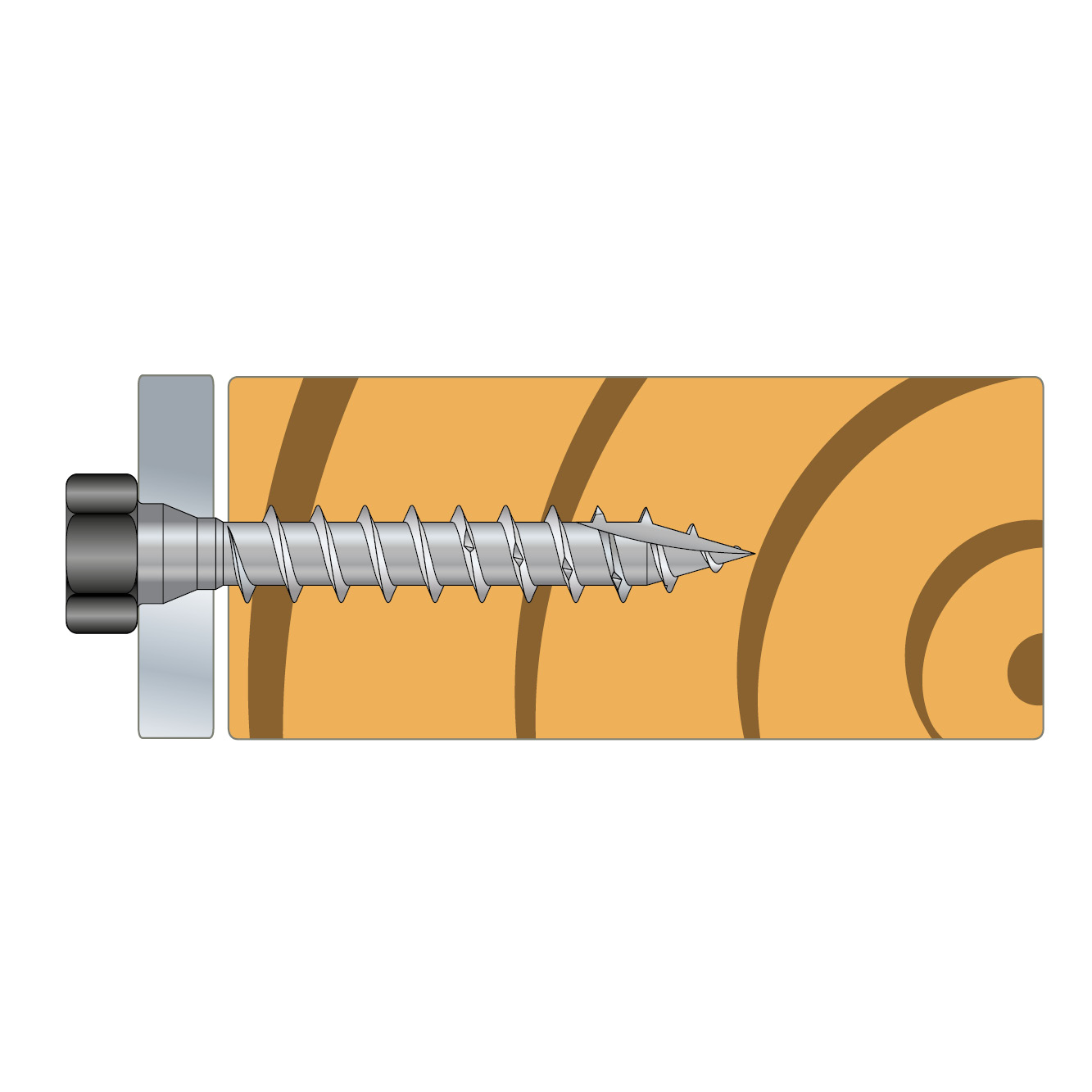

  • Bevestiging van verbinders uit het Design Series-assortiment op hout,
  • Zowel binnen als buiten...

Technische gegevens

Afmetingen

Afmetingen

Afmetingen
ReferentieAfmetingen bevestigingen
ArtikelcodeAfmetingen bevestigingen[mm]Other
d[mm]l[mm]dₕ[mm]ht[mm]d₁[mm]lg[mm]duh[mm]Bit[mm]Schroefdraad[mm]doos hoeveelheidGewicht[kg]
SSH8.0X40PBSSH8.0x40PB840135.755.1328.2T-40Total50.00.014

Karakteristieke producteigenschappen

ReferentieScrew Parameters
Karakteristieke producteigenschappen
Karakteristiek vloeimoment - My,ₖ[Nm]Karakteristieke uittreksterkte - fₐₓ,ₖ,₉₀°[N/mm²]Karakteristieke kopdoortrekwaarde - fₕₑₐd,ₖ[N/mm²]Karakteristieke treksterkte- fₜₑₙₛ,ₖ[kN]Karakteristieke torsiesterkte - fₜₒᵣ,ₖ[Nm]Torsieverhouding
SSH8.0X40PB25.313.919.524.126.4≥ 1,5

Karakteristieke waarden - Staal / Hout

ReferentieScrew Loads
Karakteristieke waarden - Staal / Hout C24[kN]
Afschuiving dunne plaatAfschuiving dikke plaatTrek
Rv,0,st,k[kN]Rv,90,st,k[kN]Rv,0,st,k[kN]Rv,90,st,k[kN]Rax,st,k[kN]
SSH8.0X40PB2.32.34.34.34

Afschuifcapaciteiten worden gegeven voor dikke (tst = d) en dunne (tst = 0,5xd) stalen platen onder de volgende configuraties:

  • Laad as op 0° van houtnerf Rv,0°,k
  • Laad as op 90° van houtnerf Rv,90°,k

Deze capaciteiten zijn geldig voor C24-houtsoorten of hoger.
Voor tussenliggende staaldiktes moeten de capaciteiten worden berekend door lineaire interpolatie tussen de beperkende dunne en dikke plaatwaarden.
De voorgeboorde hypothese voor de berekening van capaciteit en afstanden is vervuld.

Certificering

Europese technische beoordeling (ETA)

eta-21-0670-2025-10-17.pdf
Geschiedenis tonen
eta210670-2021-12-09-cor-1.pdf

Environmental Product Declarations (EPD)

epd-certificate-sst-screws
