AB135-PB

Verbindingdhoekijzers 135° - Zwarte afwerking

Hoekijzer voor windverbandverbindingen of andere 135°-verbindingen in lichte tuinconstructies, zoals pergola’s.

Technisch gegevensblad
Gebruiksklasse 3
Buiten
Staal RAL 9005

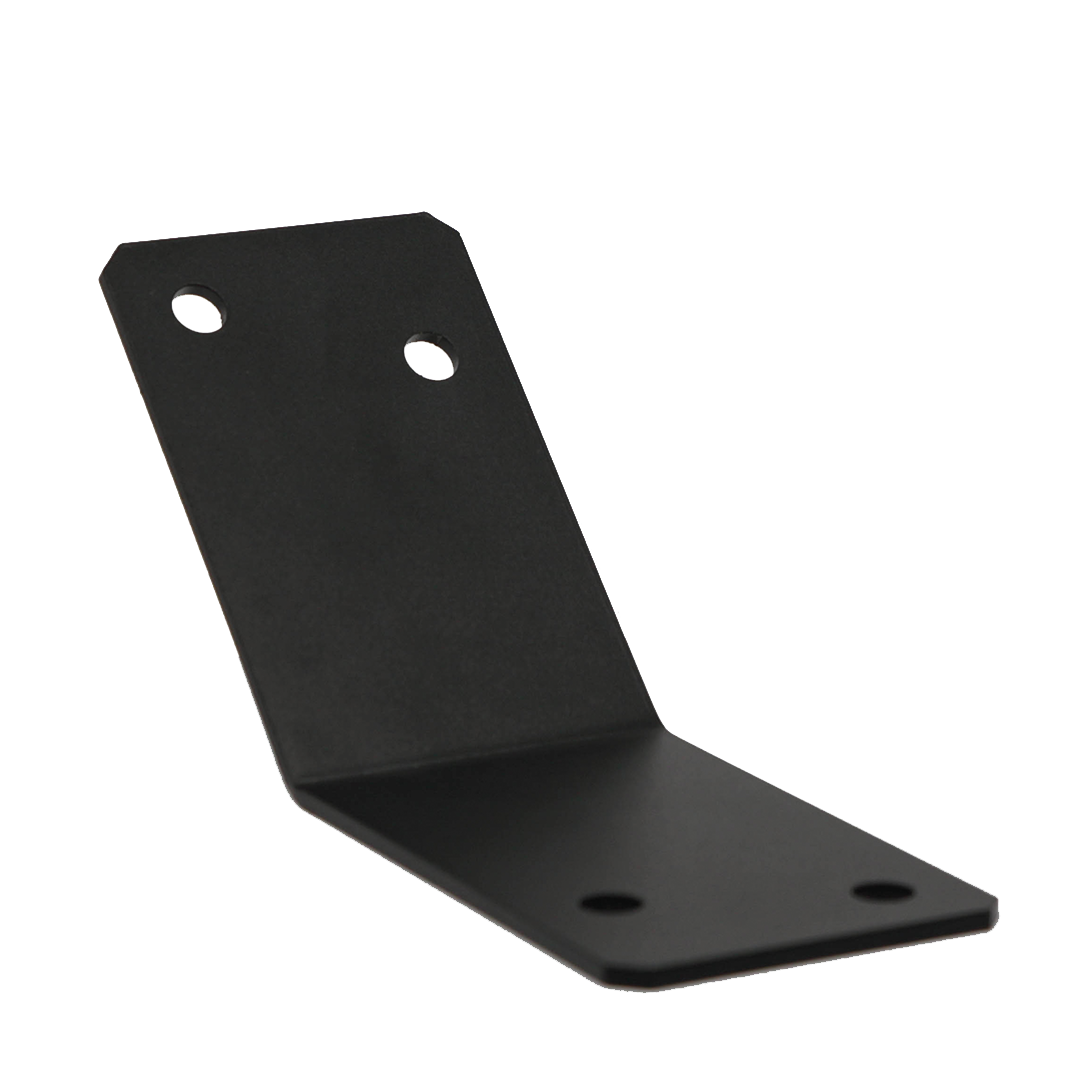

C_AB135BPB_CovArt_Pho_Inst_ZPRO_EU_EU_COTE

Product Details

Afbeeldingen

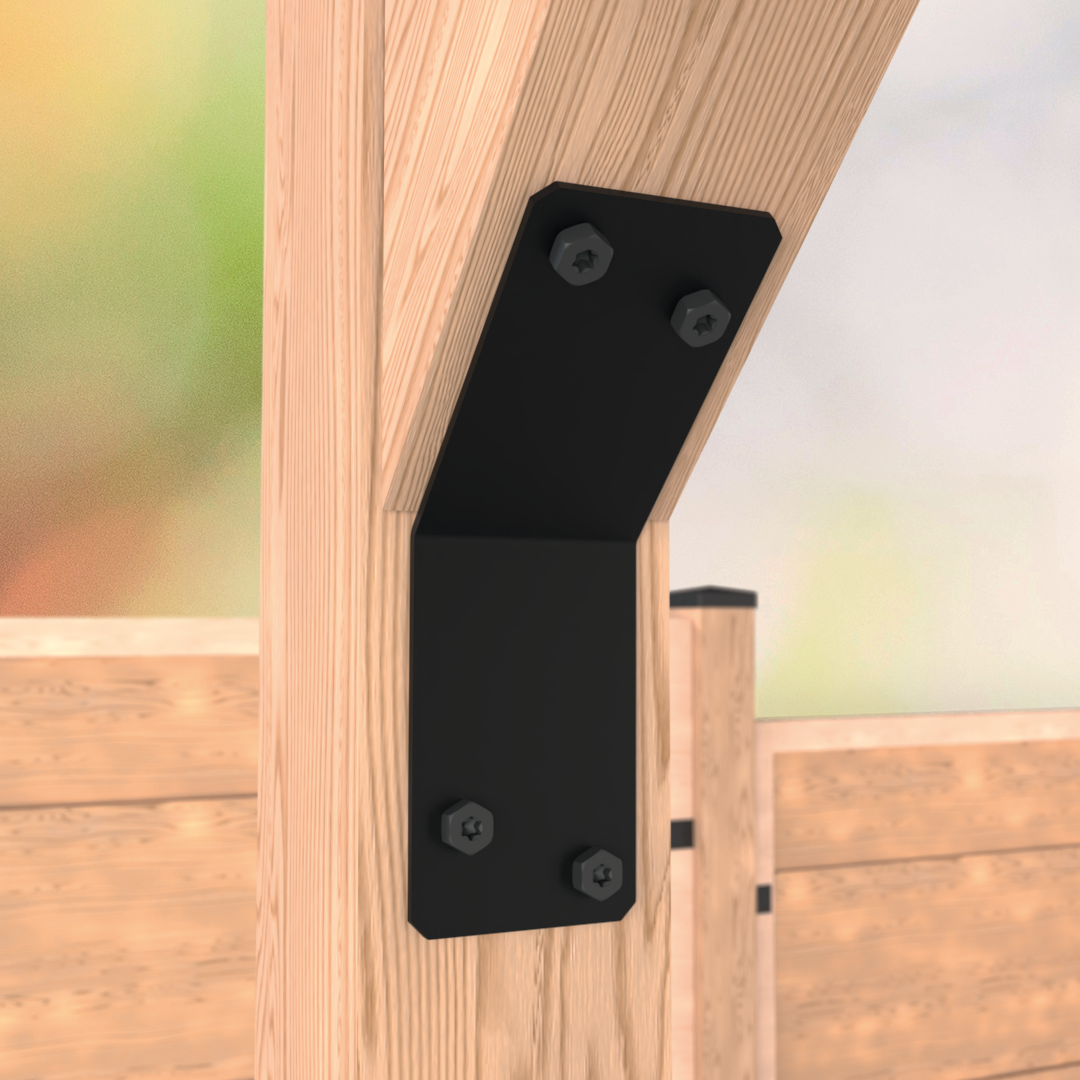

C_AB135_CovArt_Pho_Prod_Hero-1080_EU_EU_CO

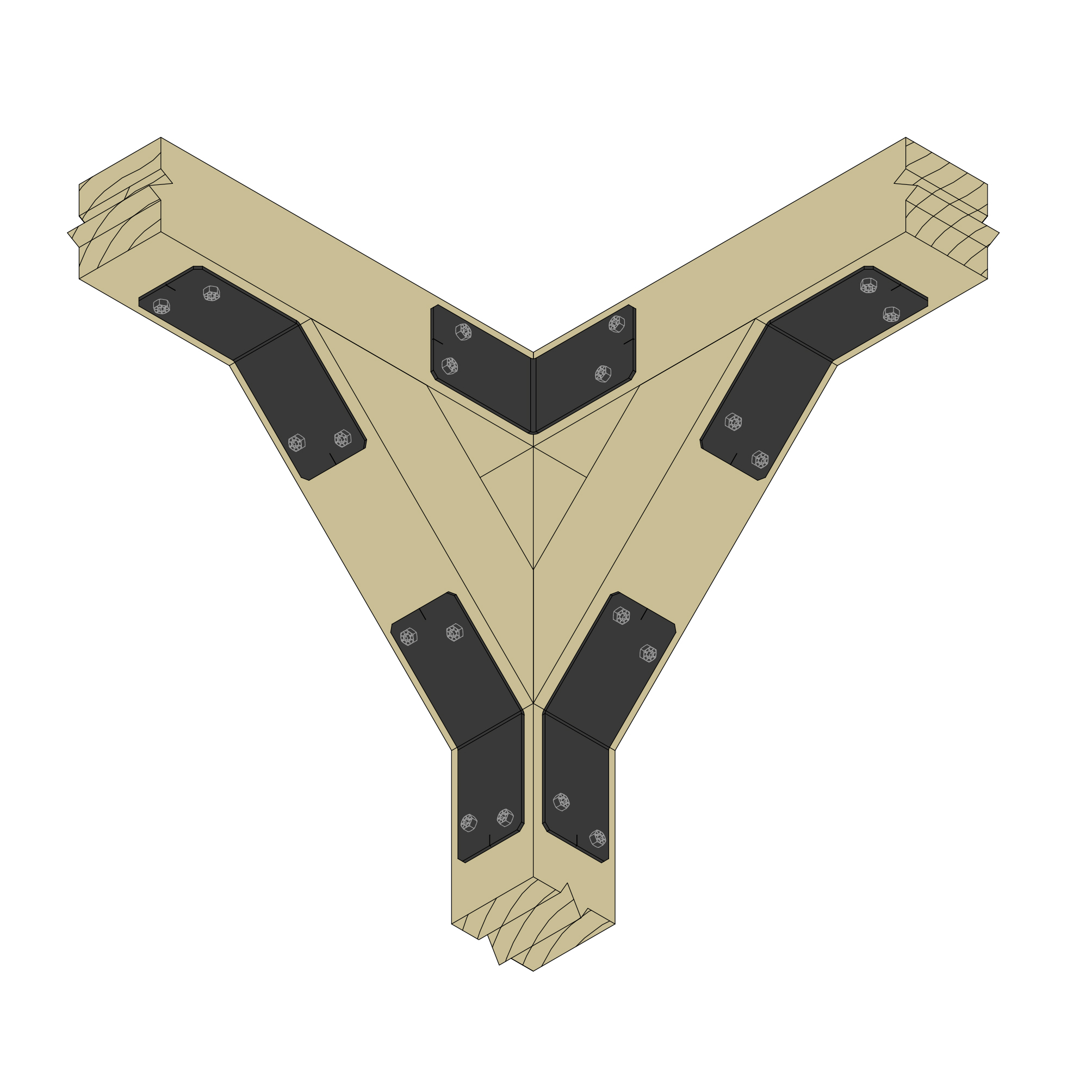

C_AB113-135BPB_InstIll_Ill_Instld_FR_FR_CN_STEP01

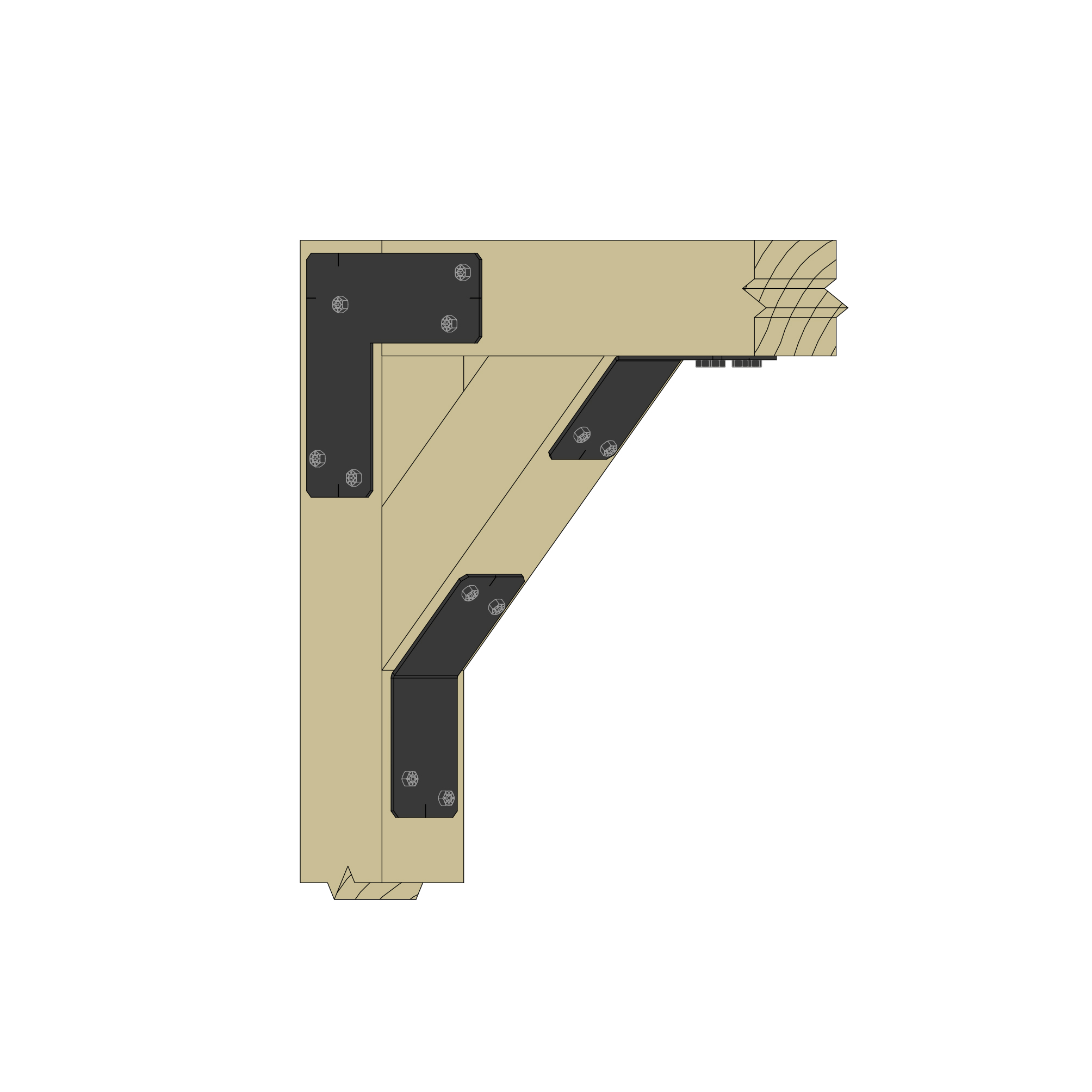

C_AB113-135BPB_InstIll_Ill_Instld_FR_FR_CN_STEP02

Kenmerken

Materiaal

  • Verzinkt staal S250GD + Z275 overeenkomstig NF EN 10346,
  • Afwerking met poedercoating Polyester Architecture RAL9005.

Voordelen

  • Vereenvoudigt de installatie van windverbandelementen,
  • Ideaal voor het windverband van constructies met kapstijlen,
  • Zorgt voor een stevige en nauwkeurige verbinding van 45°,
  • Gemakkelijk te installeren met SSH-schroeven met zwarte kop,
  • Zwarte afwerking voor een grote discretie in de constructie,
  • Hoge corrosieweerstand voor buitengebruik (niet aan zee).

Toepassing

Ondergrond

  • Drager : massief hout, gelijmd gelamineerd hout, composiethout...
  • Gedragen bouwdeel : massief hout, gelijmd gelamineerd hout, composiethout...

Toepassingsgebieden

  • Balken,
  • Pergola's,
  • Carports...

Technische gegevens

Afmetingen

C_AB113-135BPB_ProdIll_Ill_ProdLA_FR_FR_CY

Afmetingen

Referentie Afmetingen [mm]
A B C t Holes
Ø10
AB113-135BPB1111117034

Installatie

Installatie

Bevestigingen

  • Rvs-schroef met zwarte kop SSH8.0X40PB.

Plaatsing

  • Geschikt voor standaard houtdoorsneden van 90 x 90 mm tot 200 x 200 mm.
